Настольная подставка Xiegu X6100, ремикс скелетонированн...

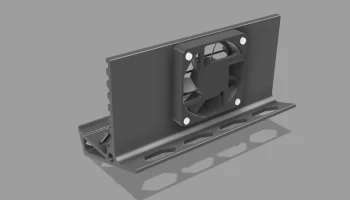

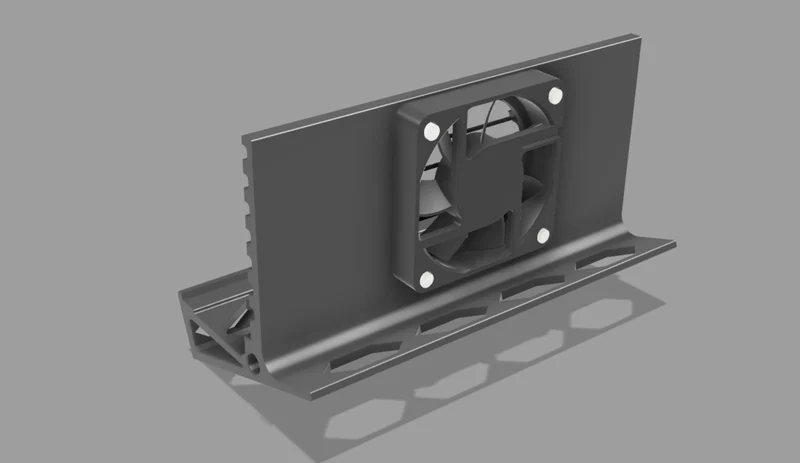

Настольная подставка для Xiegu X6100 с охлаждающим вентилятором 6010 12 В, установленным сзади, и каналами охлаждения позади радио. Это идея ремикса от on2on и jeff_j3ffr3y.

STEP и STL моделируются в размере 1000 % из-за ошибки исходного импорта STL перед сохранением формы. Перед использованием масштабируйте до 10 % все оси в слайсере или средстве моделирования. Пока неизвестно, исправлю ли я перед экспортом/загрузкой.

Размеры вентилятора основаны на стандартном вентиляторе 6010 12 В для компьютера и 3D-принтера (рекомендуется бесщеточный двойной шарик Winsinn). www.amazon.com/dp/B08R9JNB2Y?ref=ppx_yo2ov_dt_b_product_details&th=1

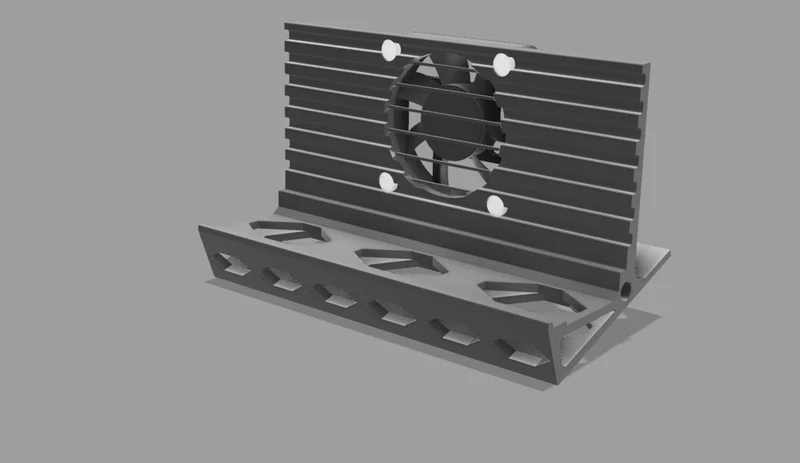

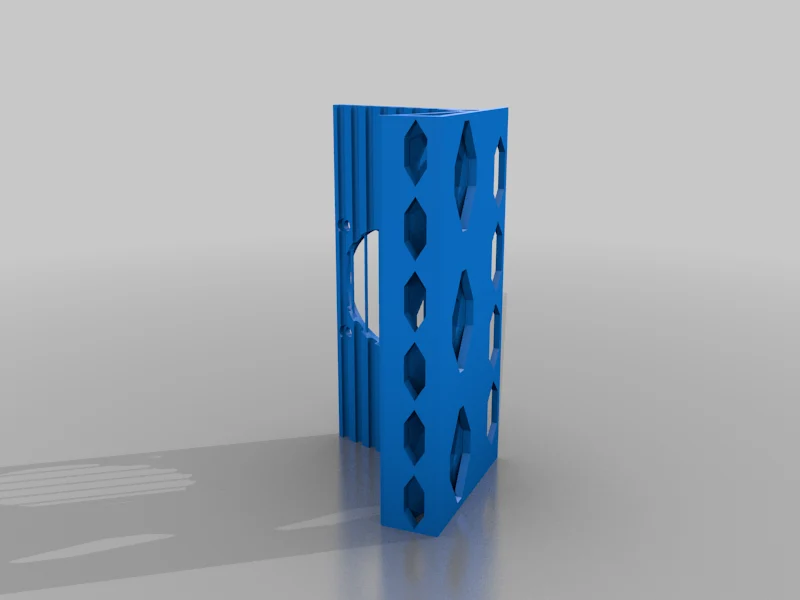

Скелетонизированная подставка обеспечивает больший поток воздуха вокруг радиоприемника для улучшения пассивного охлаждения, а каналы охлаждения обеспечивают принудительный поток воздуха вдоль задней поверхности.

Длина немного короче, чтобы освободить больше места от торцевых крышек радиоприемника до вентиляционных каналов охлаждающих каналов.

Решетка вентилятора предназначена для поддержки каналов и может быть удалена при желании.

Модель вентилятора, используемая при рендеринге, взята из GrabCAD и не публикуется здесь.

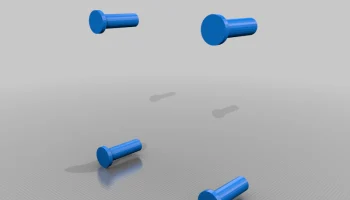

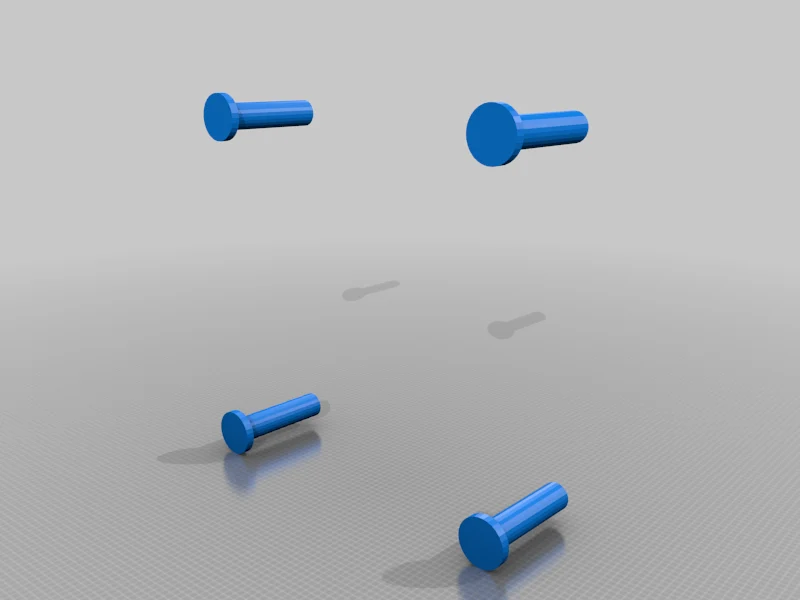

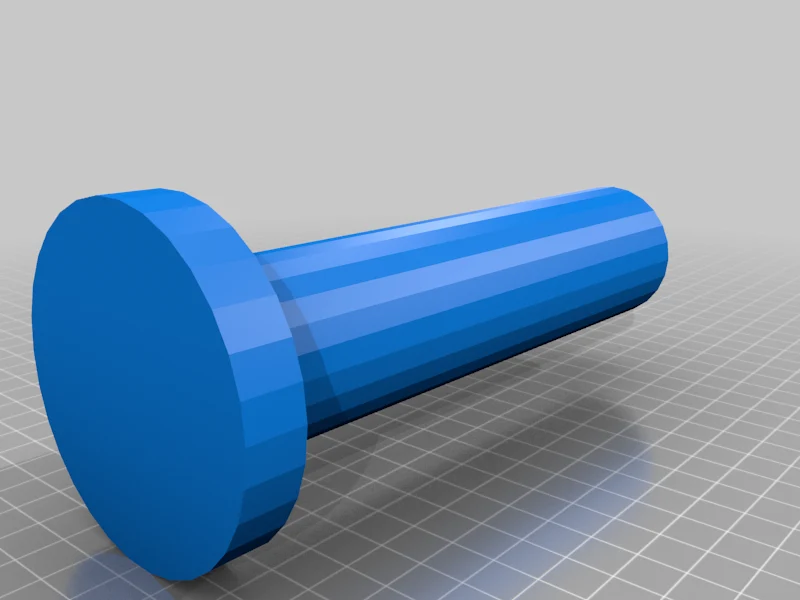

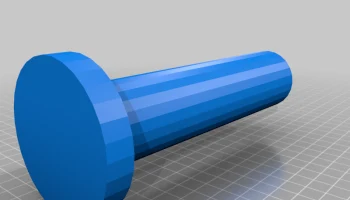

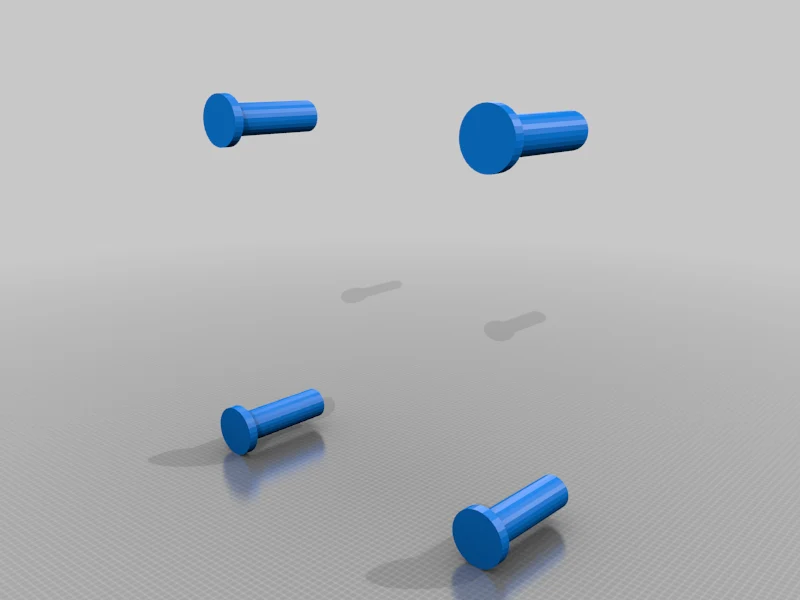

Также опубликован более тонкий колышек из ТПУ, который может лучше подойти для более жесткого ТПУ, такого как 90А.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

**Плоты:**

Не имеет значения

Поддерживает:

Нет

**Разрешение:**

0,24 мм

Заполнение:

нет, 5 стен, заполнение 0 %

**Нить:** Overture PETG штормово-серый

Примечания:

Печать с полями на контактах кровати на внешней стене
Поддержка не требуется, углы печатаются как незначительные выступы.
