Настройка сервопривода MicroFlightLab RC

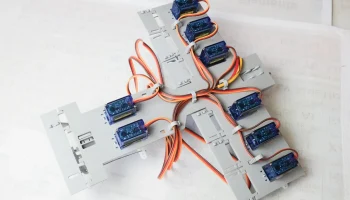

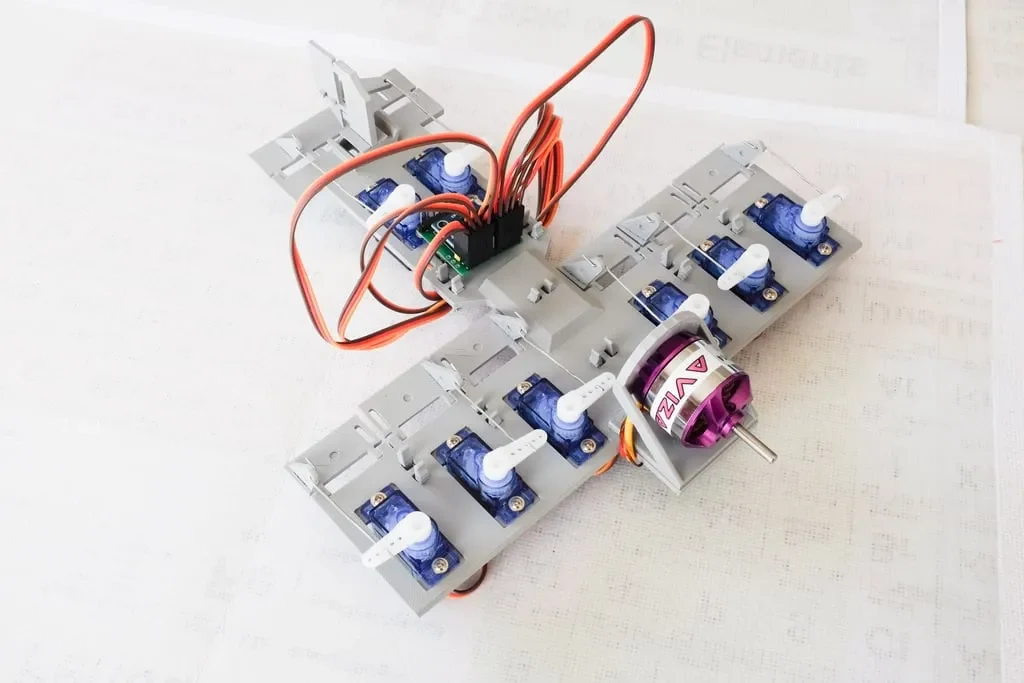

Небольшой испытательный стенд для регулировки направления движения сервоприводов и простой настройки двигателя.

Эта небольшая скамейка была вдохновлена «видеообзором RC»: www.youtube.com/watch?v=1S74TF4YutQ&t=1086s

Я начал с нуля, чтобы сделать его более универсальным, практичным и таким же простым для печати.

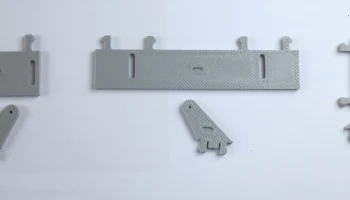

Все движущиеся части скрепляются друг с другом.

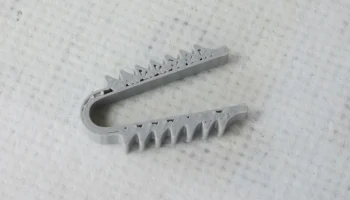

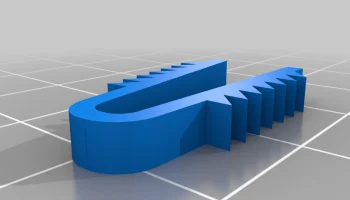

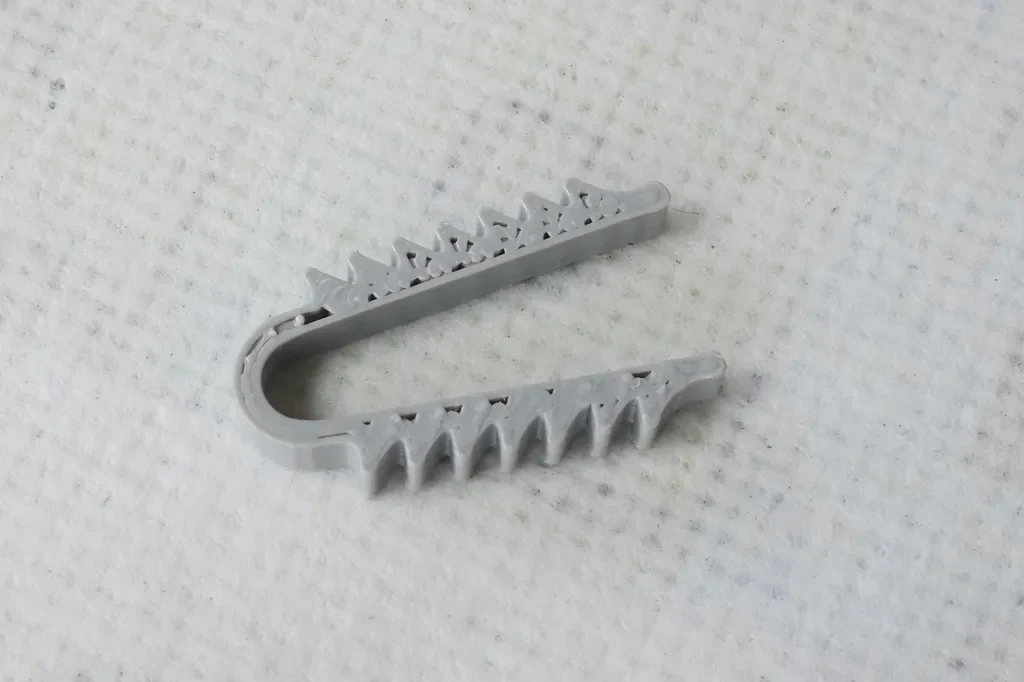

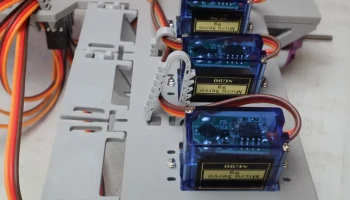

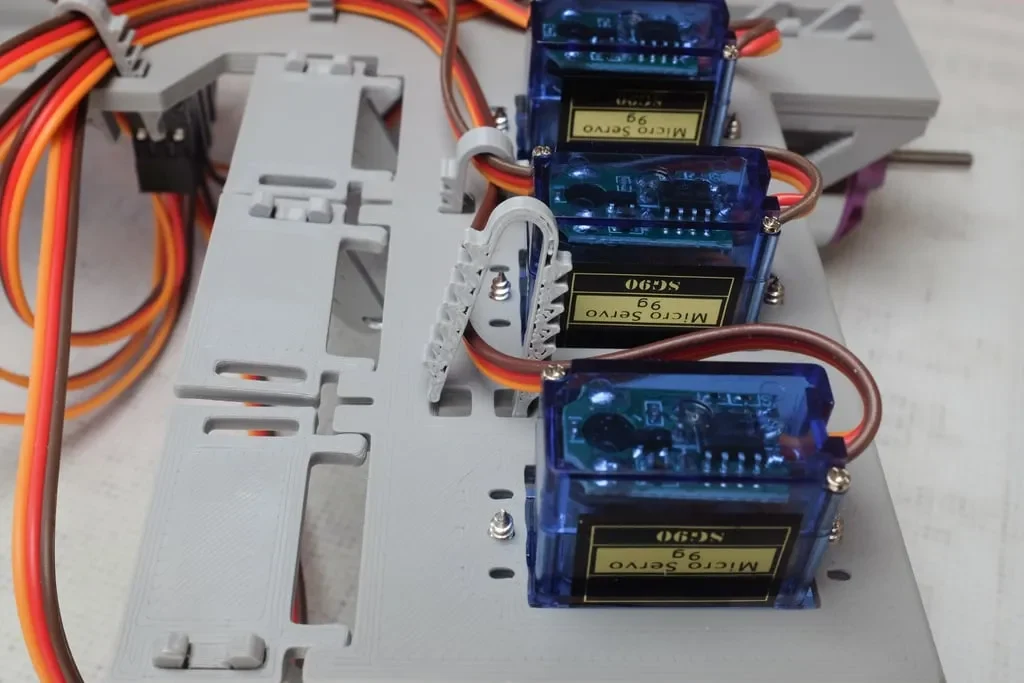

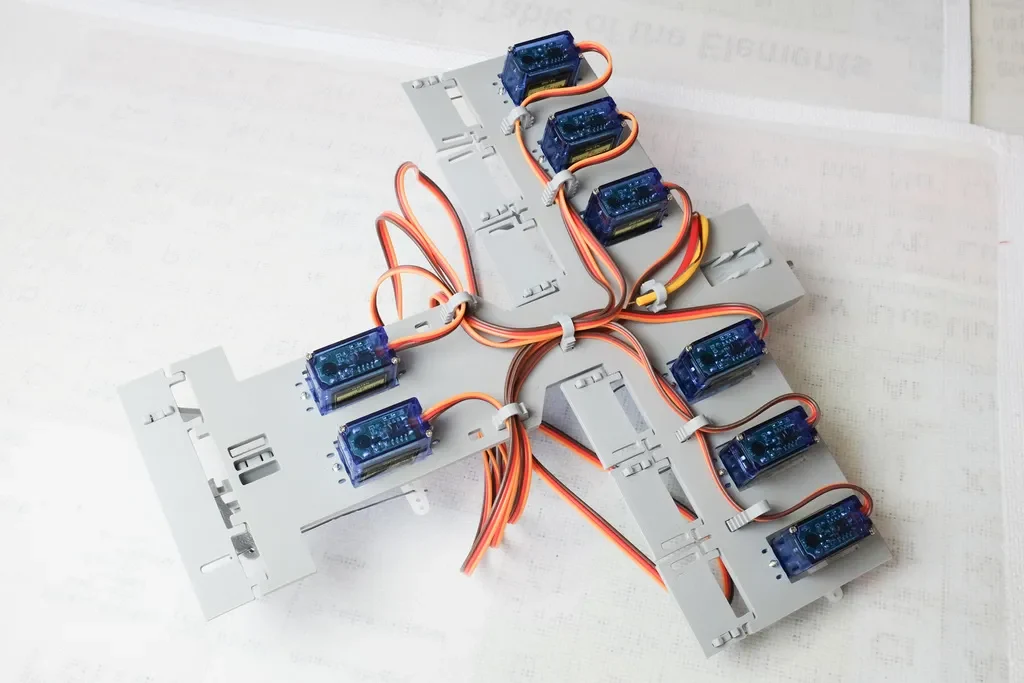

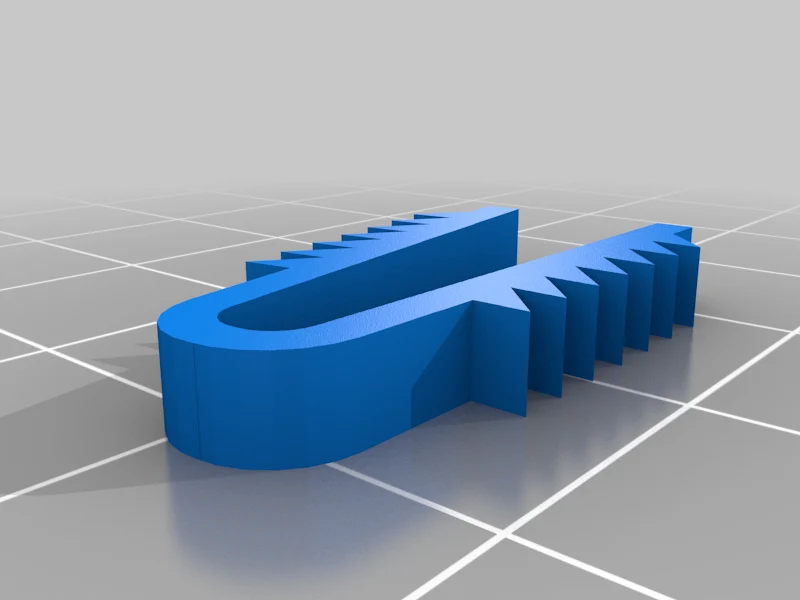

Управление кабелями облегчается многоразовыми зажимами.

Все печатает без подставок.

Достаточно «стандартной» толщины слоя 0,2 мм.

Параметры печати стандартные.

Пр�� необходимости убедитесь, что заполнение составляет не менее 25 или 30%.

Настоятельно рекомендуется печатать зажимы из PETG, поскольку необходима гибкость, чтобы они не сломались во время сборки.

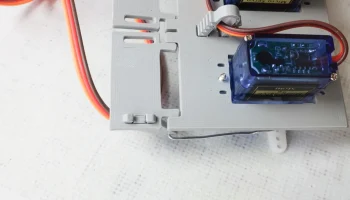

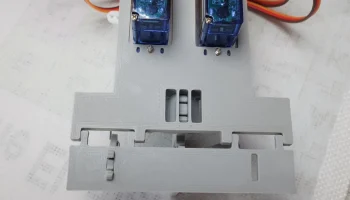

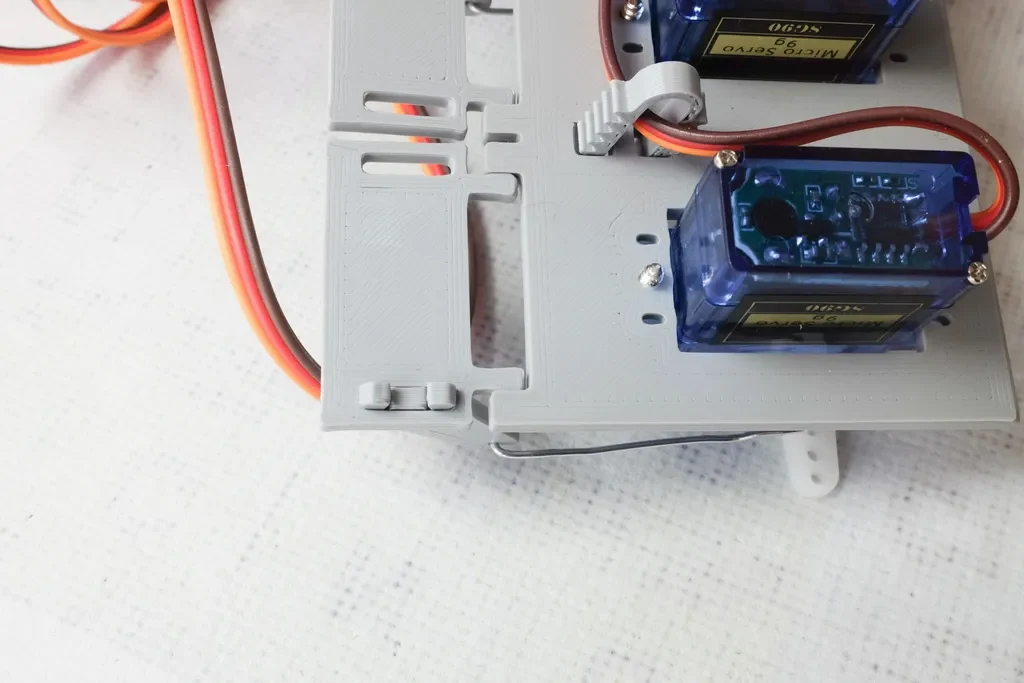

Подставки предназначены для микросервоприводов. Допуски щедрые.

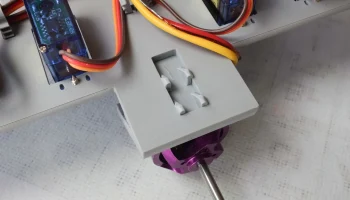

Люлька двигателя предназначена для двигателей диаметром около 30 мм.

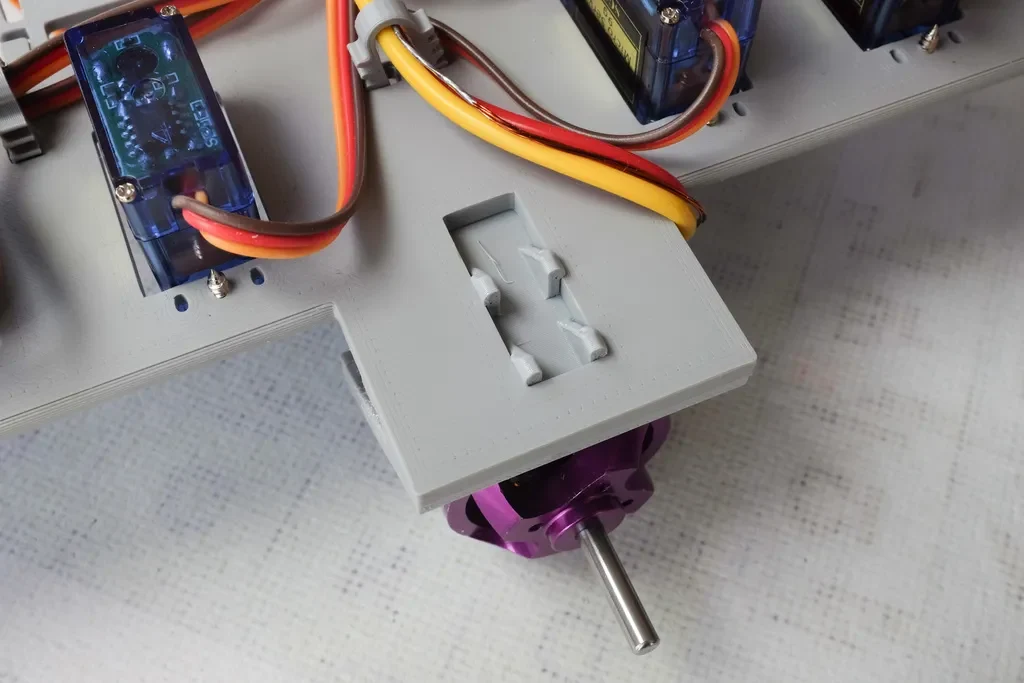

Подставка двигателя может быть реверсивной для двигателей с передней или задней опорой.

Задний стабилизатор может быть Т- или V-образным.

Чтобы он летал, нужен очень хороший полетный контроллер (шутка).

Если трение движущихся частей слишком велико, небольшая капля смазки немедленно решит проблему.

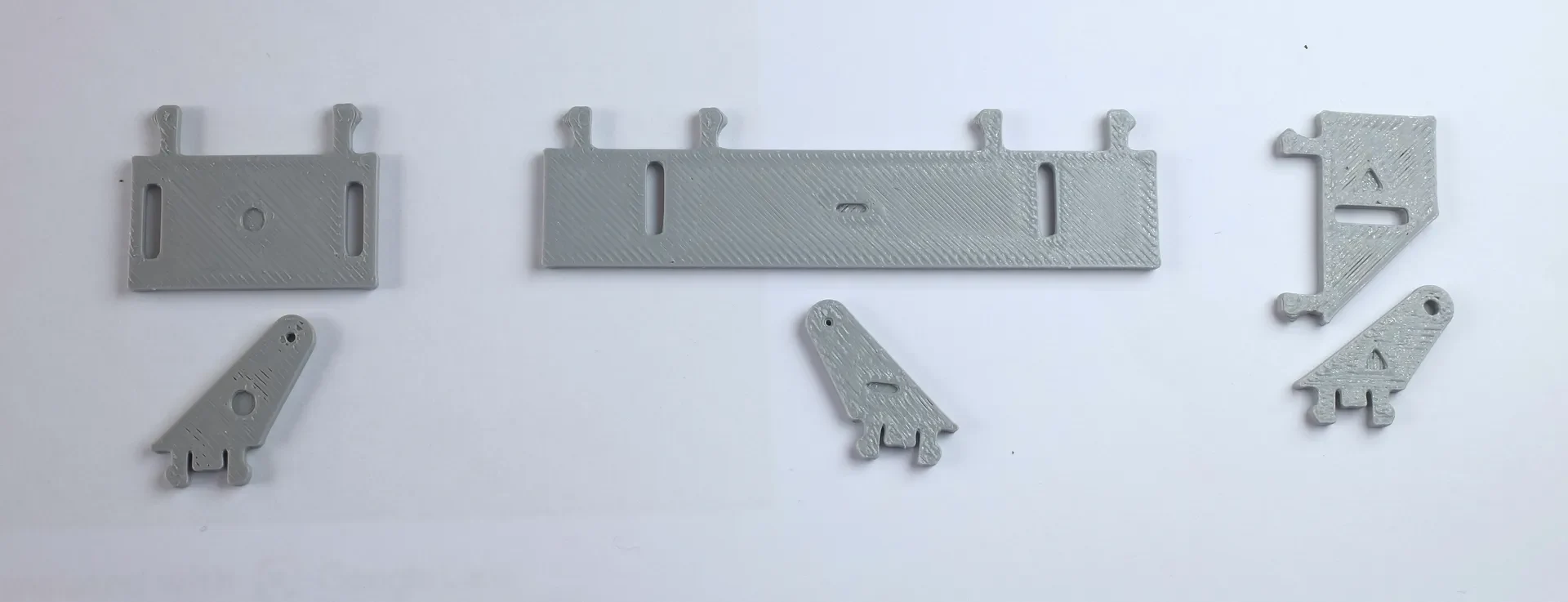

На рулях управления и на рупорах имеются маркеры (круг, треугольник, линия). Эти маркеры позволяют правильно выбрать звуковые сигналы управления для различных поверхностей управления.

Сделано в Скетчапе.

.

.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

25 — 30%

Примечания:

Рекомендуется печатать детали, скрепляемые вместе, из PETG, чтобы обеспечить гибкость.

Друг столкнулся с небольшой проблемой нарезки в Cura. Некоторые отверстия были заблокированы. Эту проблему легко исправить. В разделе «Исправления сетки» есть опция «Объединение перекрывающихся объемов». Этот параметр следует снять, чтобы обеспечить правильность нарезки с учетом небольших промежутков.

Как я это разработал

Категория: Радиоуправляемые транспортные средства
