V2 - изолятор провода радиолюбителя ИЛИ соединительный д...

2-я версия моего провода, изолятор и все, что вы хотите. все в одном.

Из оригинальной вещи (https://www.thingiverse.com/thing:6724591). По правде говоря, мне больше нравится стиль S, и он кажется более прочным (нужно тес��ирование). Однако может быть причина, по которой вам нужен именно этот вариант (я называю его Jump Wings из-за поразительного сходства со значком парашютиста.

Стойка с резьбой М5 и S-образный крючок. Вдохновлен чем-то под названием «Cord Lock» от Ace hardware. Как видите, вы можете использовать его для снятия натяжения ИЛИ в качестве концевого изолятора на диполе, efhw и т. д. Пожалуйста, не осуждайте меня за то, что я быстро смоделировал это и использовал неправильный узел или не использовал термоусадку по своему вкусу, это пост о 3D-дизайне, которым я делюсь.

Я печатаю с 6 стенками, 80-процентным заполнением, ASA. Мне также нужно добавить разгрузку от натяжения хотя бы с одной стороны.

Вот что я сделал:

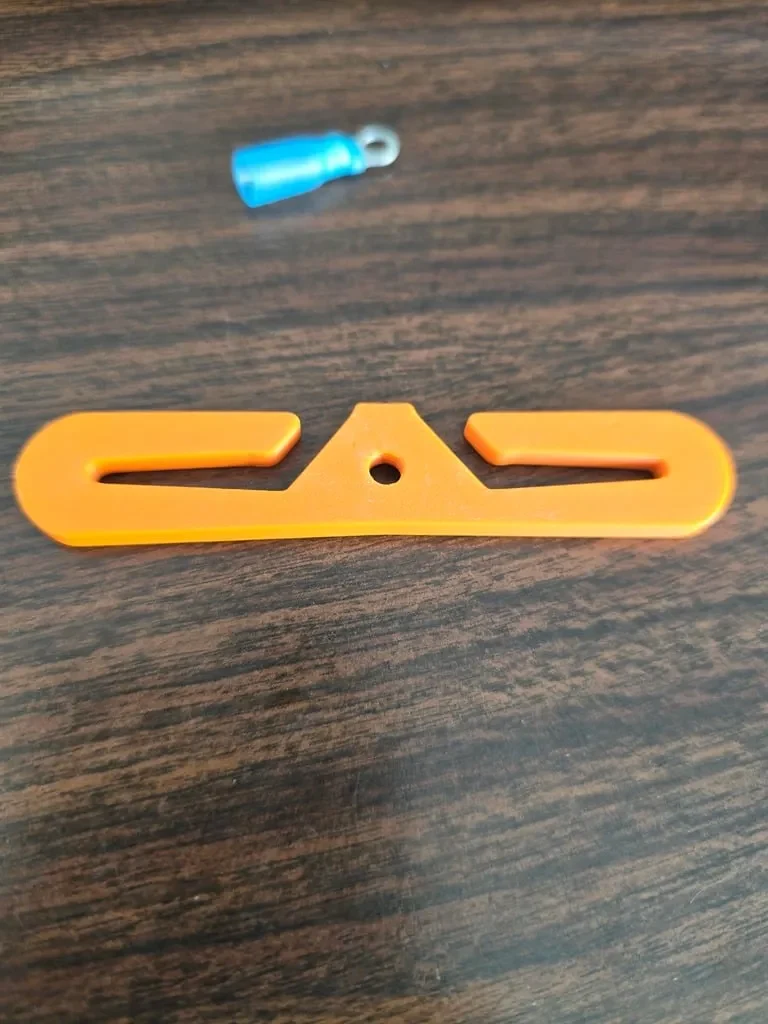

Взял кольцевой разъем, срезал с него термоусадку, засунул в петлю провод, зажал термоусадкой (наконечников у меня не было), оставил на конце достаточно и надел на ��его кольцо (разъем).

Я, вероятно, мог бы сделать их немного толще по высоте, чтобы сделать их более прочными. Лучшим вариантом будет печать из ТПУ или нейлона, но вы можете потерять вставку с резьбой M5.

Теперь,

Иди, сделай связанный диполь, ну или что-нибудь еще. Наслаждайтесь.

Пожалуйста, хорошо проведите время, бросая вызов себе и учась, весело проводя время!

Другие примечания:

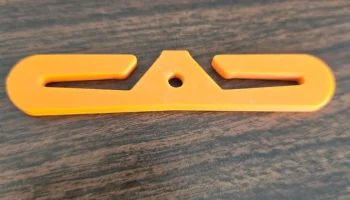

На рисунках показана комбинация конфигураций. На первой фотографии изображен изолятор со шнуром с одной стороны и веревкой с другой. На втором рисунке показано, что происходит, когда у вас слишком много проволоки после петли (справа) и когда достаточно (слева). Кроме того, это, вероятно, объясняет, почему было бы полезно немного ослабить натяжение Dude Lock (я займусь этим).

Разработан для достаточного соответствия кольцевому разъему №8.

Удачи. Если вы сделаете один или видео, я бы очень хотел увидеть
