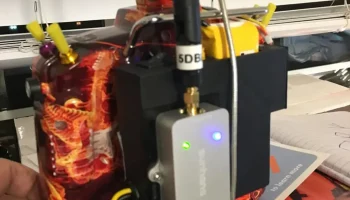

Корпус AMP RC Radio 2,4 ГГц

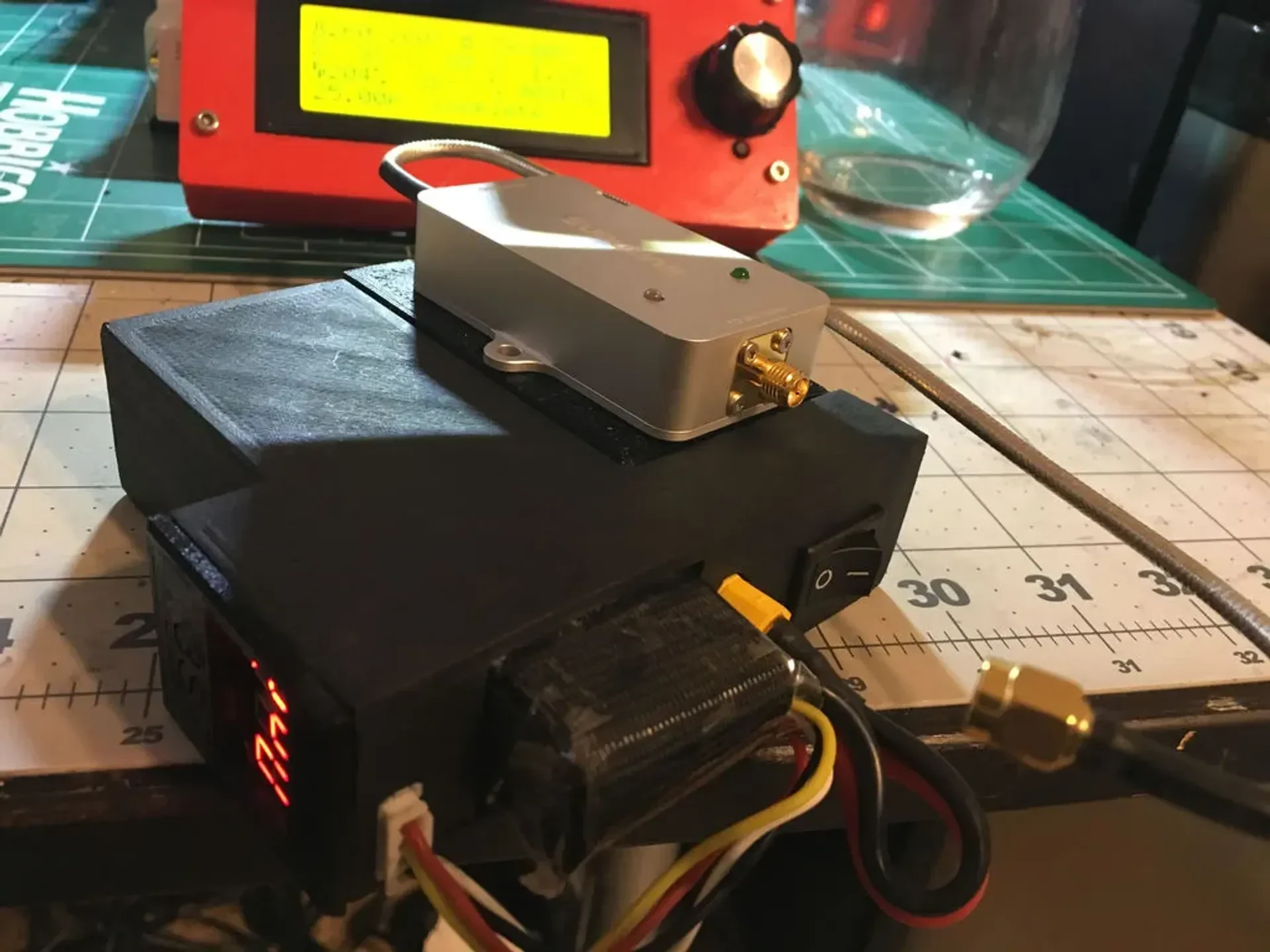

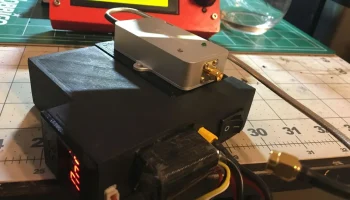

Корпус AMP 2,4 ГГц для радиоуправляемого радио с питанием от собственной батареи 3S. Чтобы увеличить выходную мощность моего FrSky Taranis Plus с жалких 85 МВт до колоссальных 2,5 Вт.

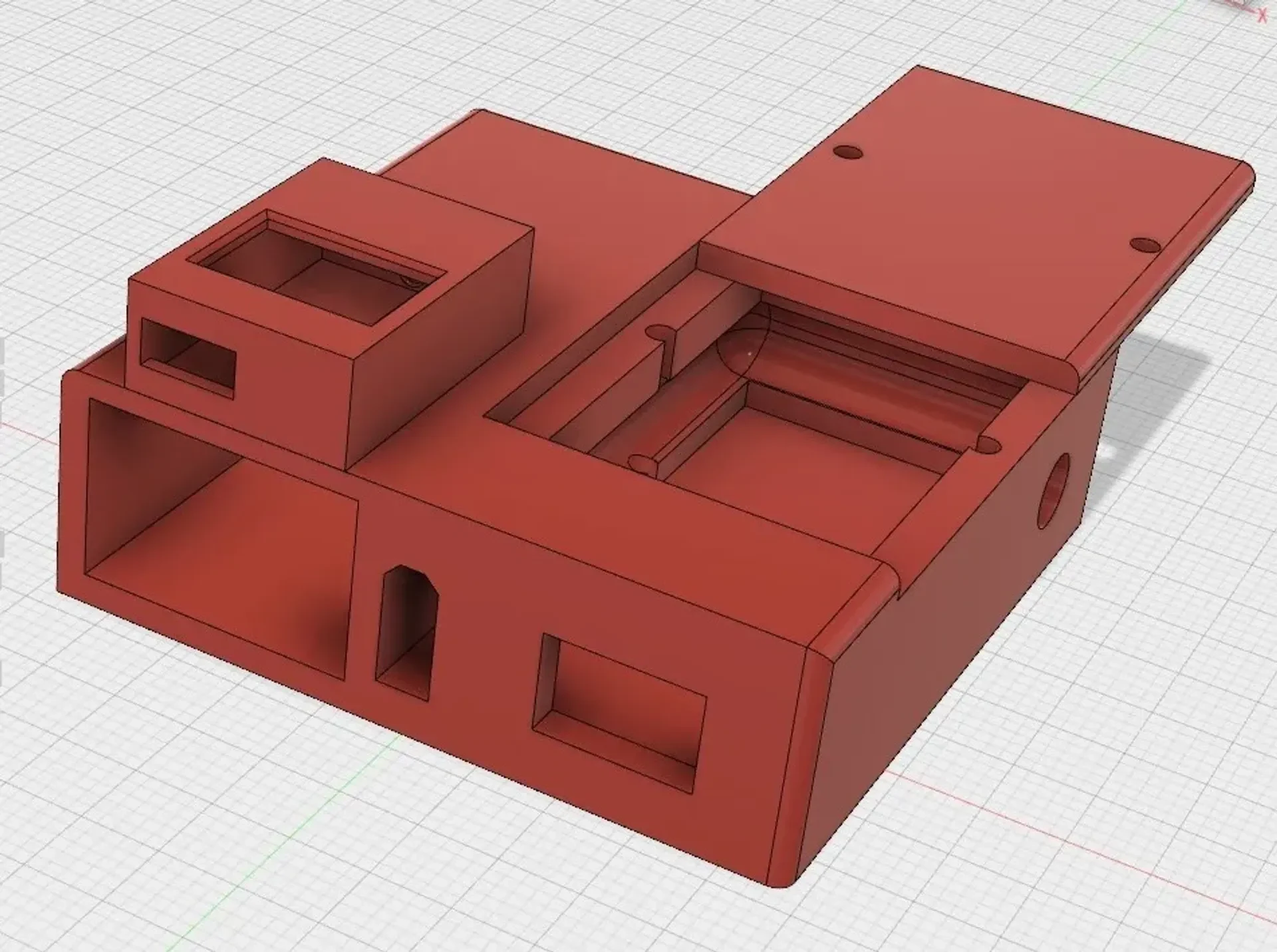

В корпусе предусмотрен независимый источник питания (3S LiPo), чтобы не разряжать батарею радиостанции. Кроме того, сигнализация о напряжении, выключатель питания и усилитель напряжения, поскольку мощность, необходимая для работы усилителя, составляет постоянное напряжение 12 В, а напряжение LiPo падает во время нормального разряда до 10,4 В и ниже, что может повлиять на пиковую производительность усилителя.

Детали, необходимые для реализации проекта:

1- Переключатель-качалка, который находится в блоке питания компьютера.

Гнездовой разъем 1-XT-60

1-LiPo сигнализация напряжения

1-3S Lipo аккумулятор с вилкой XT-60

Усилитель Wi-Fi мощностью 1-2,5 Вт

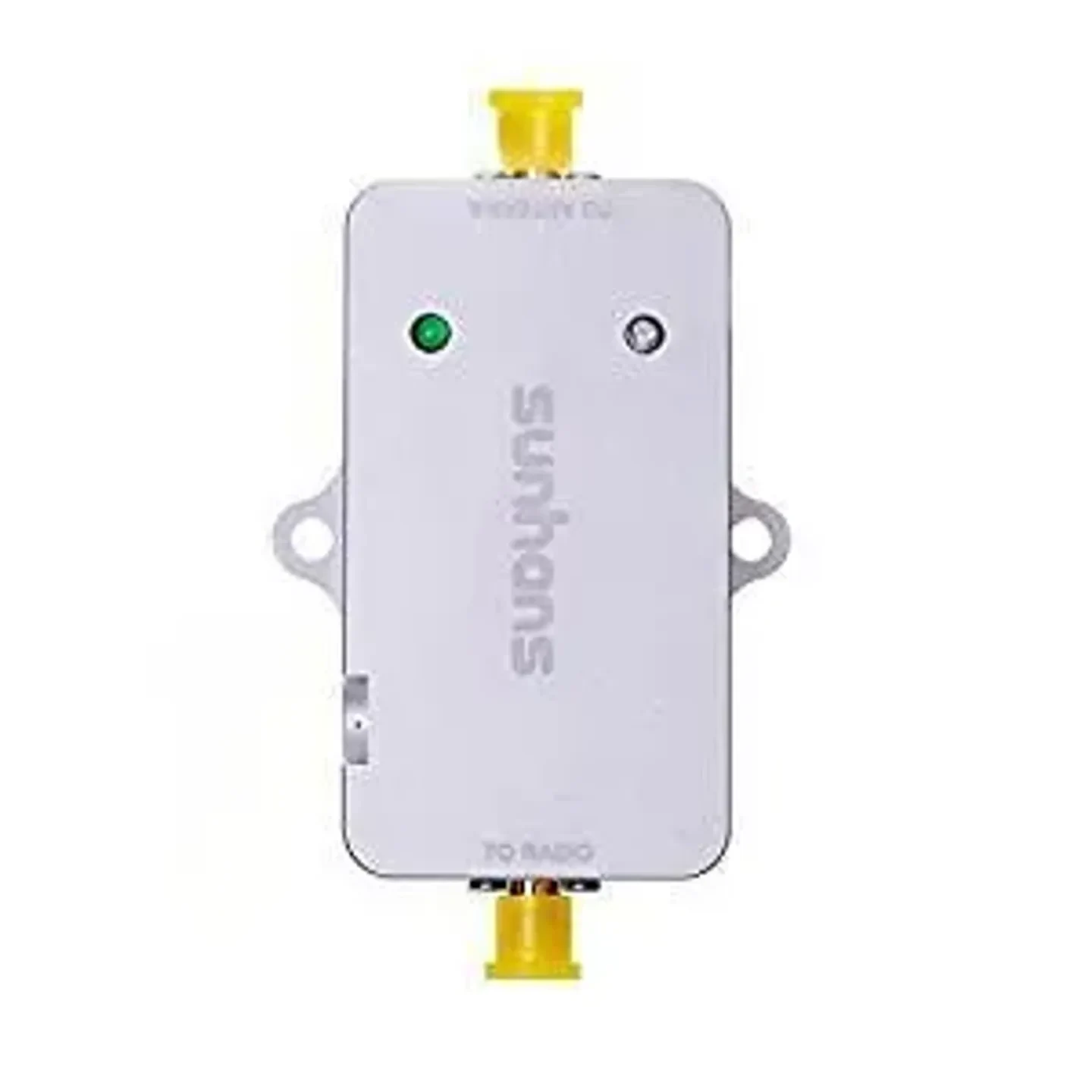

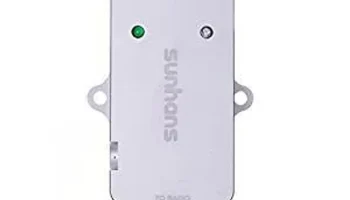

Sunhans Sh-2500, 2500 МВт, беспроводной повторитель сигнала, 33 дБм, усилитель сигнала Wi-Fi, 2,5 Вт www.amazon.com/gp/product/B00HJ1NQLS/ref=oh_aui_detailpage_o05_s00?ie=UTF8&psc=1

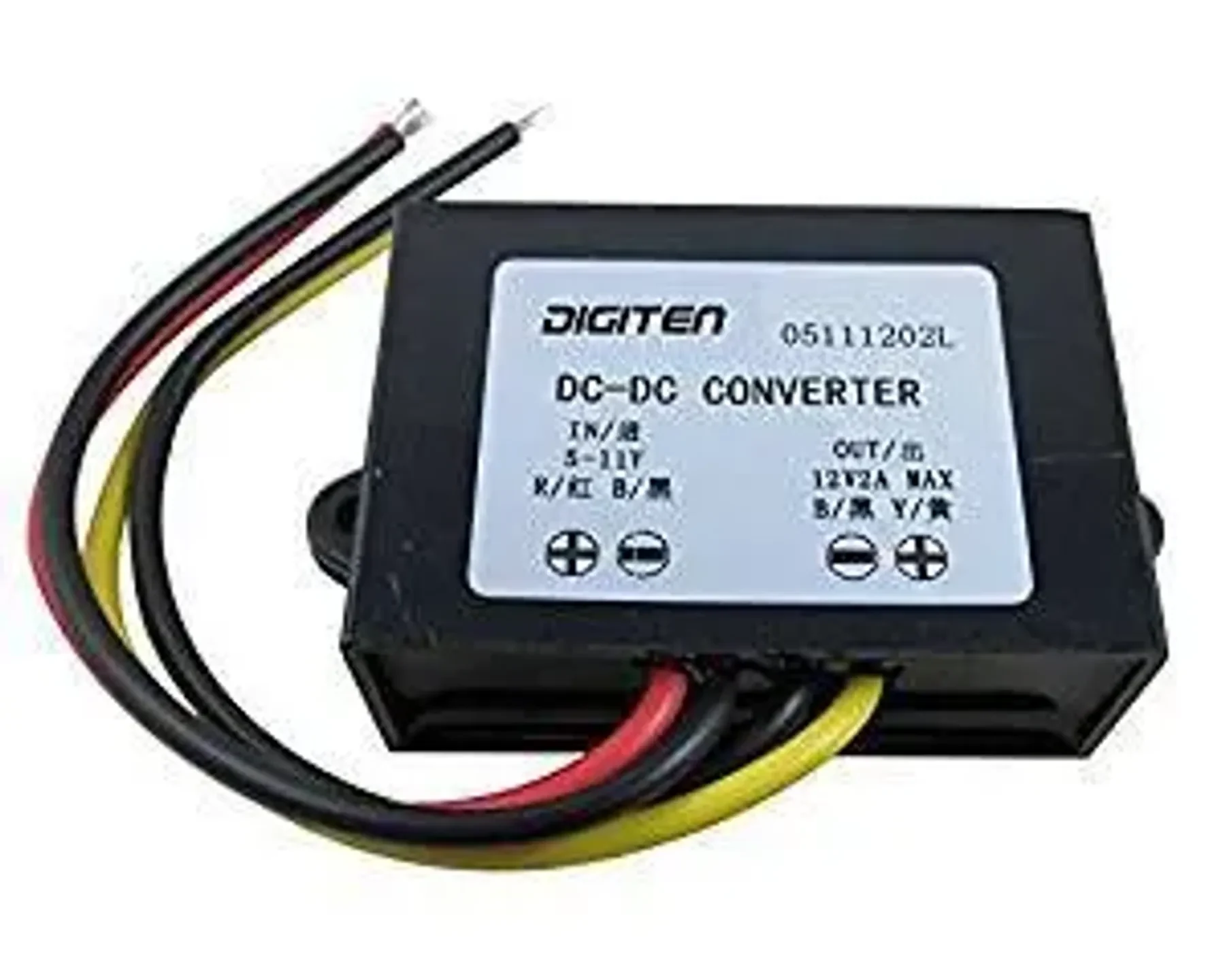

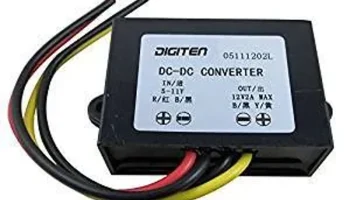

Повышающий преобразователь постоянного тока DIGITEN 6 В 5-11 В до 12 В, 2 А

www.amazon.com/gp/product/B019GY2DC8/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1

Электрический разъем RF 1,1 фута, 30 см, штекер RP-SMA, прямой разъем SMA, прямая сборка, цифровой удлинительный коаксиальный кабель RG402 для беспроводной антенны

www.amazon.com/gp/product/B06XHHM4YY/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1

Планирую подключить его к FrSky Taranis XD9 с помощью прочной липучки.

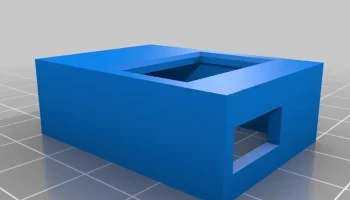

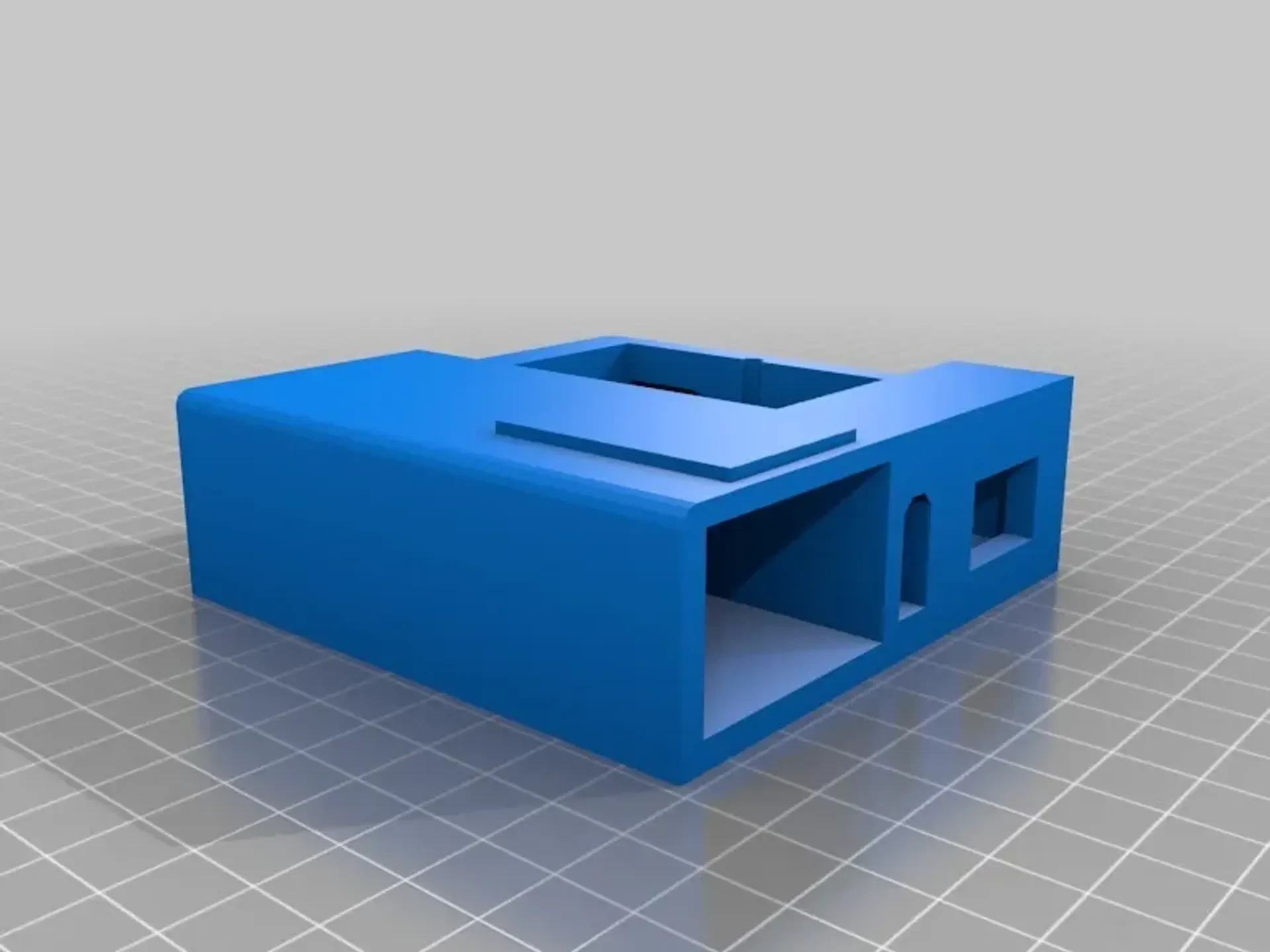

Распечатан из моего любимого материала PETG, который идеально подходит для использования на открытом воздухе.

Пожалуйста, поделитесь своими результатами печати и не забудьте поставить лайк, если вы найдете их полезными.
