Диполь быстрой настройки любительского радио

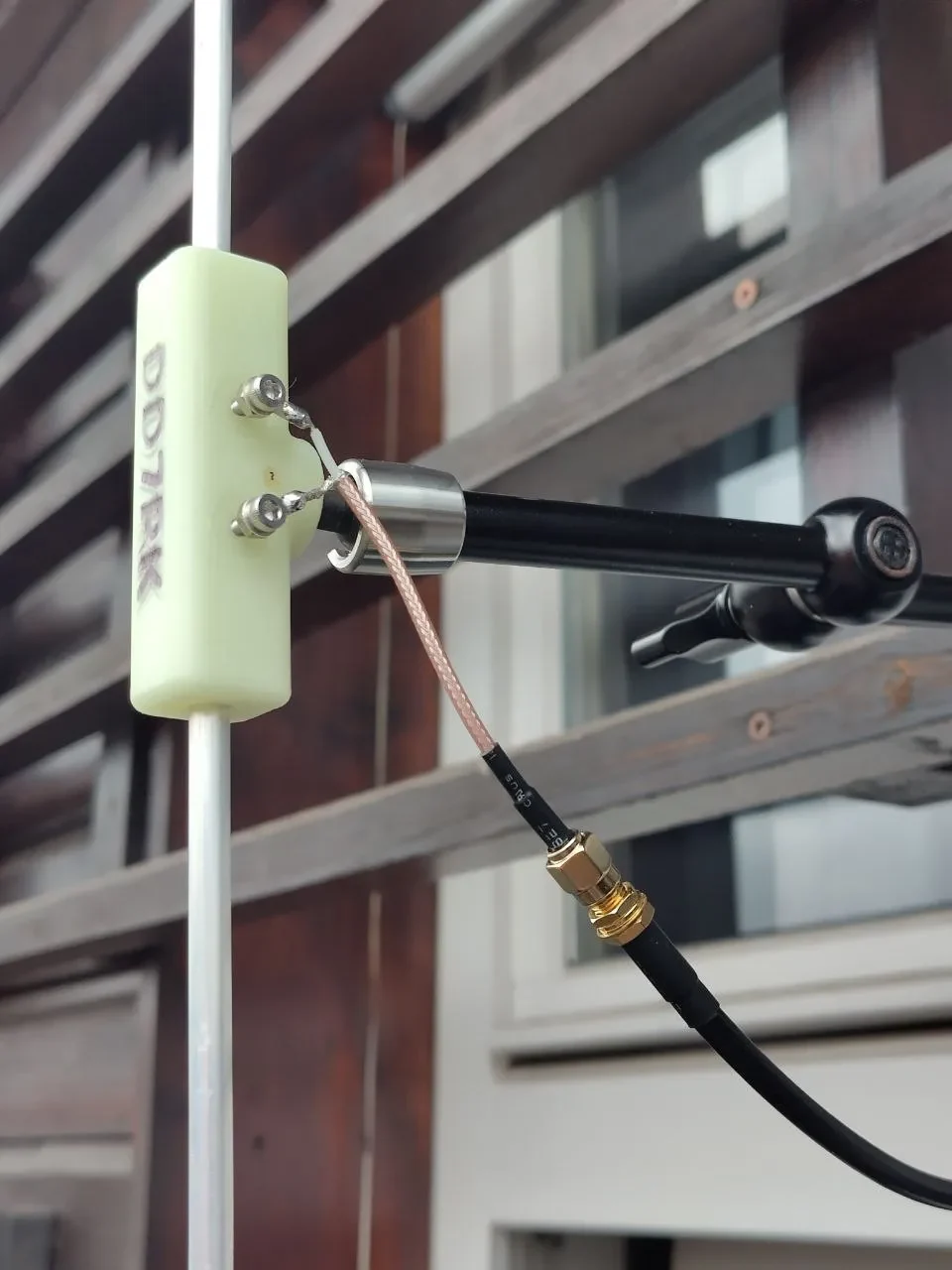

Это сборка, напечатанная на 3D-принтере, для использования 6-миллиметровых алюминиевых стержней (полых) в качестве прочной дипольной антенны.

Помимо печати вам понадобится:

1x вставка 1/4 дюйма

2 винта M3

2 гайки M3 (для внутренней части принтера)

2 шайбы М3

2x совместимые пружины M3

2x наконечника для пайки, совместимых с M3

1 коаксиальный кабель с вашим любимым антенным разъемом

2 алюминиевые трубы, нарезанные по размеру (диаметром 6 мм)

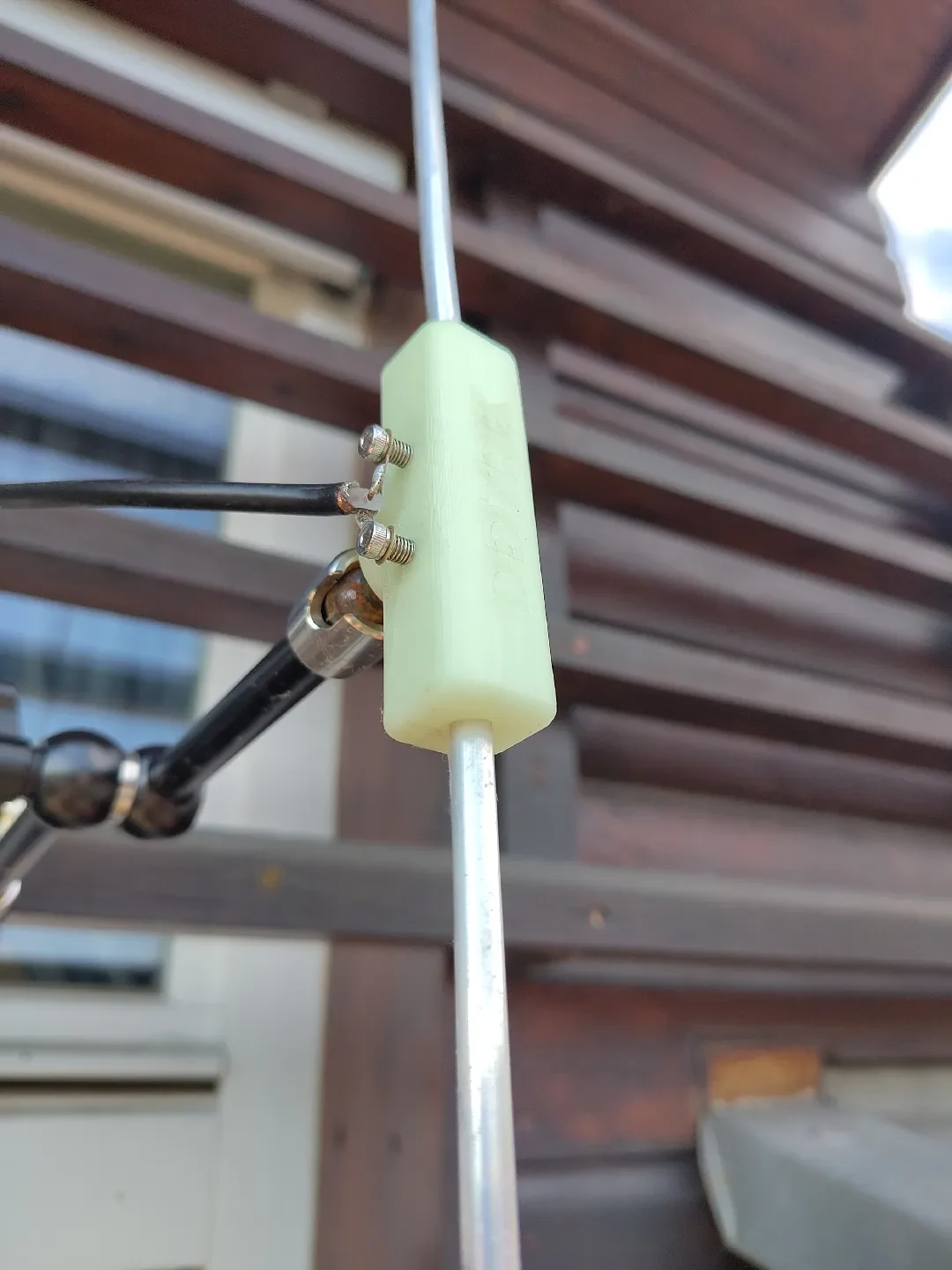

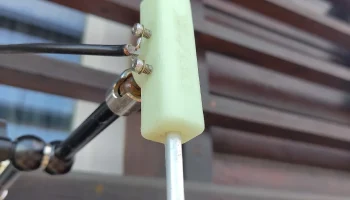

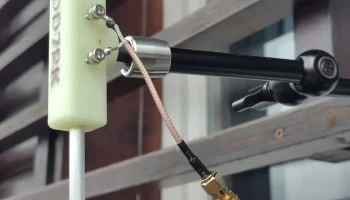

Если вы не хотите использовать пружинный метод, ��ы можете использовать дополнительные гайки M3, чтобы затянуть наконечники для припоя (см. третий рисунок), но вы должны сделать это после того, как стержни будут закреплены на месте. В противном случае ваша пайка коаксиального кабеля однажды сломается.

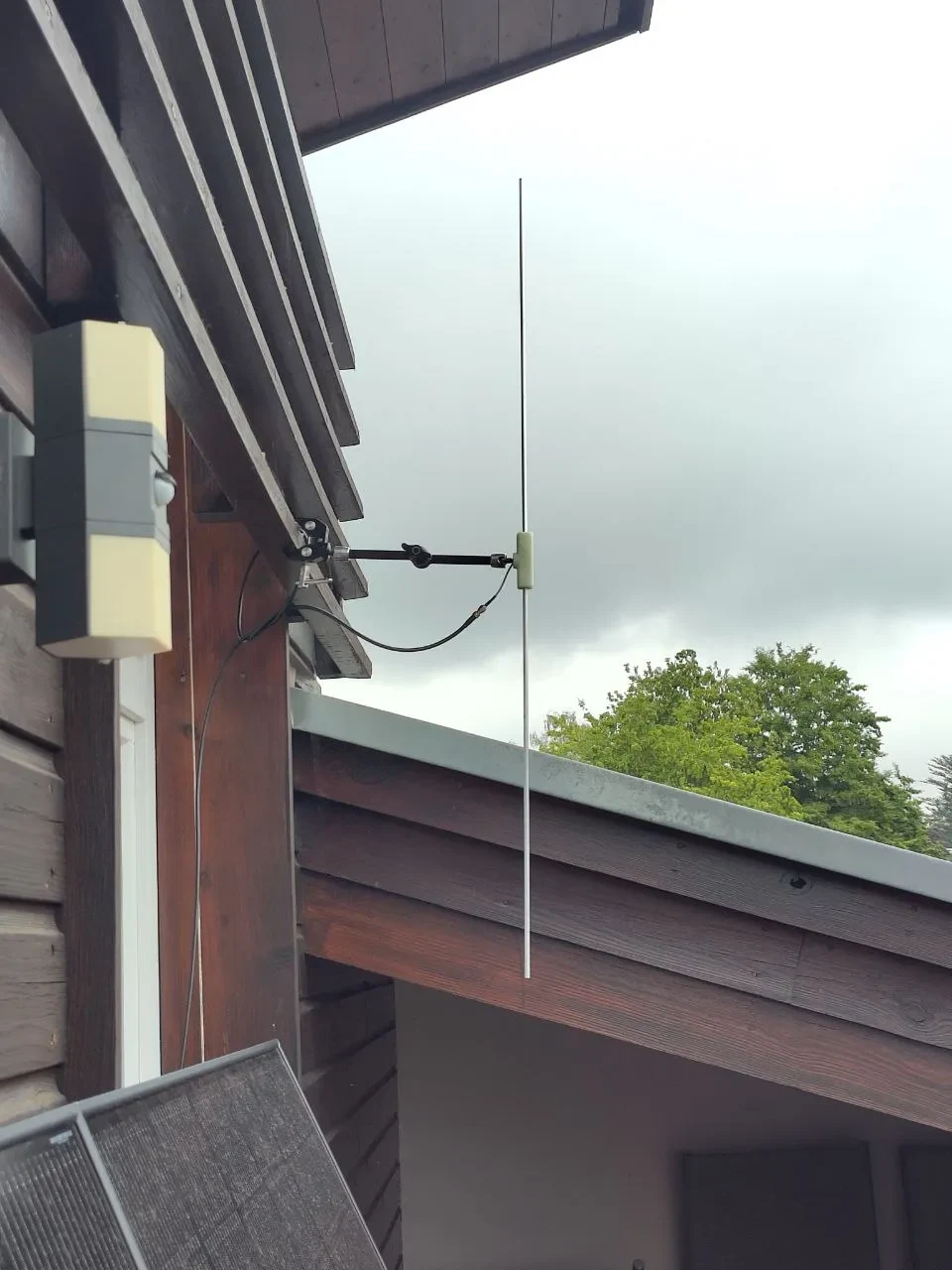

Я использую 3D-принтер вместе с небольшой волшебной рукой, и он работает просто великолепно. Каждый раз, когда я в отпуске или дома, я могу просто закрепить антенну там, где мне не нужно.

Я напечатал свои антенны из PLA, хотя PETG, вероятно, является более надежным выбором. Тем не менее, антенна безостановочно установлена ​​​​в солнечном месте уже год, и до сих пор у меня никогда не было проблем, хотя да, я заметил трещины. А вот Волшебная рука со временем немного заржавела ;)

Большим плюсом этой конструкции для меня является то, что она легко перемещается, я могу просто немного ослабить винт, упаковать половину длины, а затем о��ень быстро настроить с помощью волшебной руки или штатива.

Если вы когда-нибудь воспользуетесь им, дайте мне знать, как это сработает для вас! Возможным улучшением для меня было бы небольшое крепление SMA...

73, DD7RK
