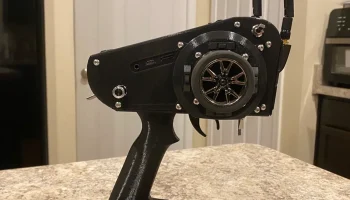

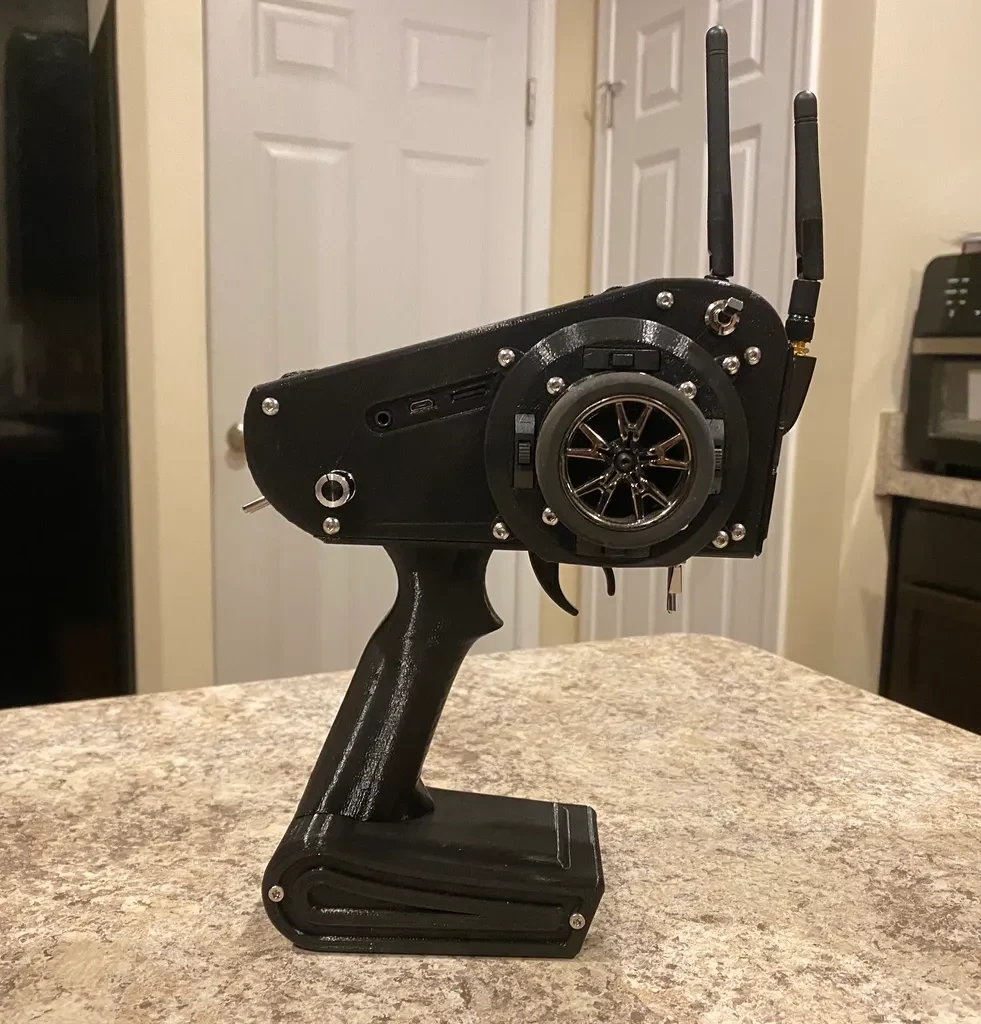

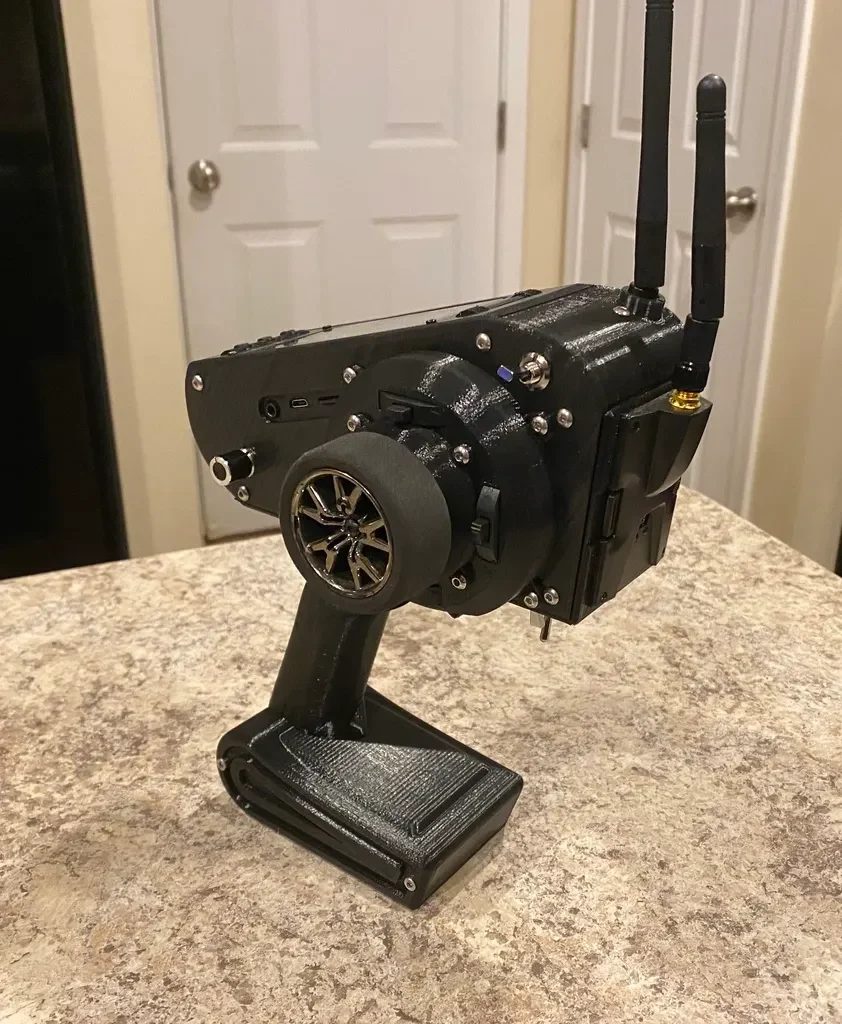

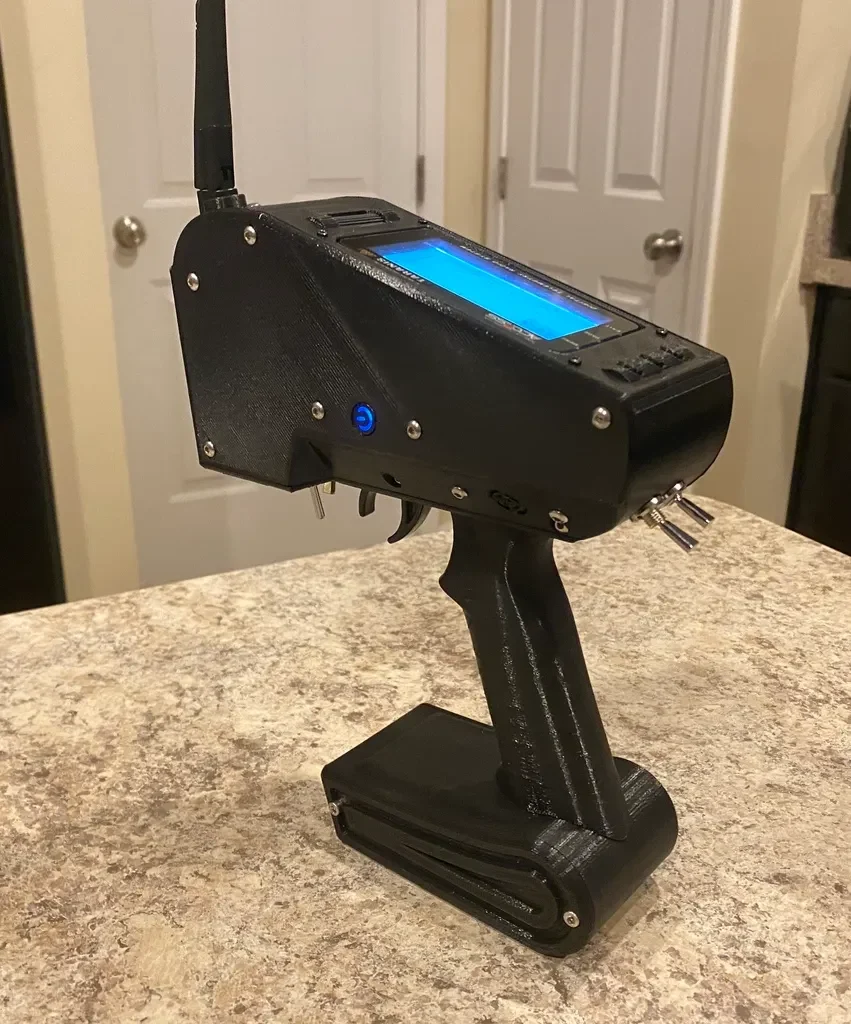

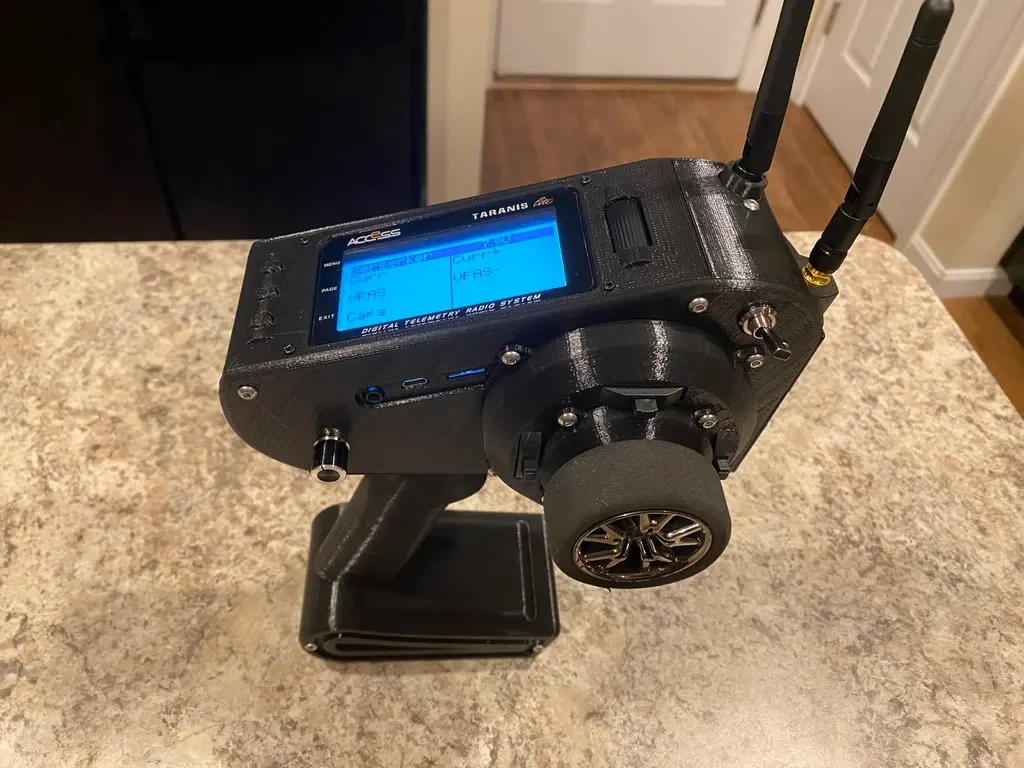

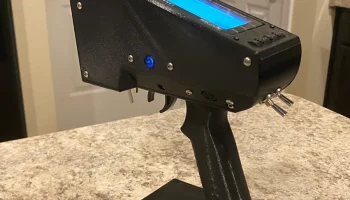

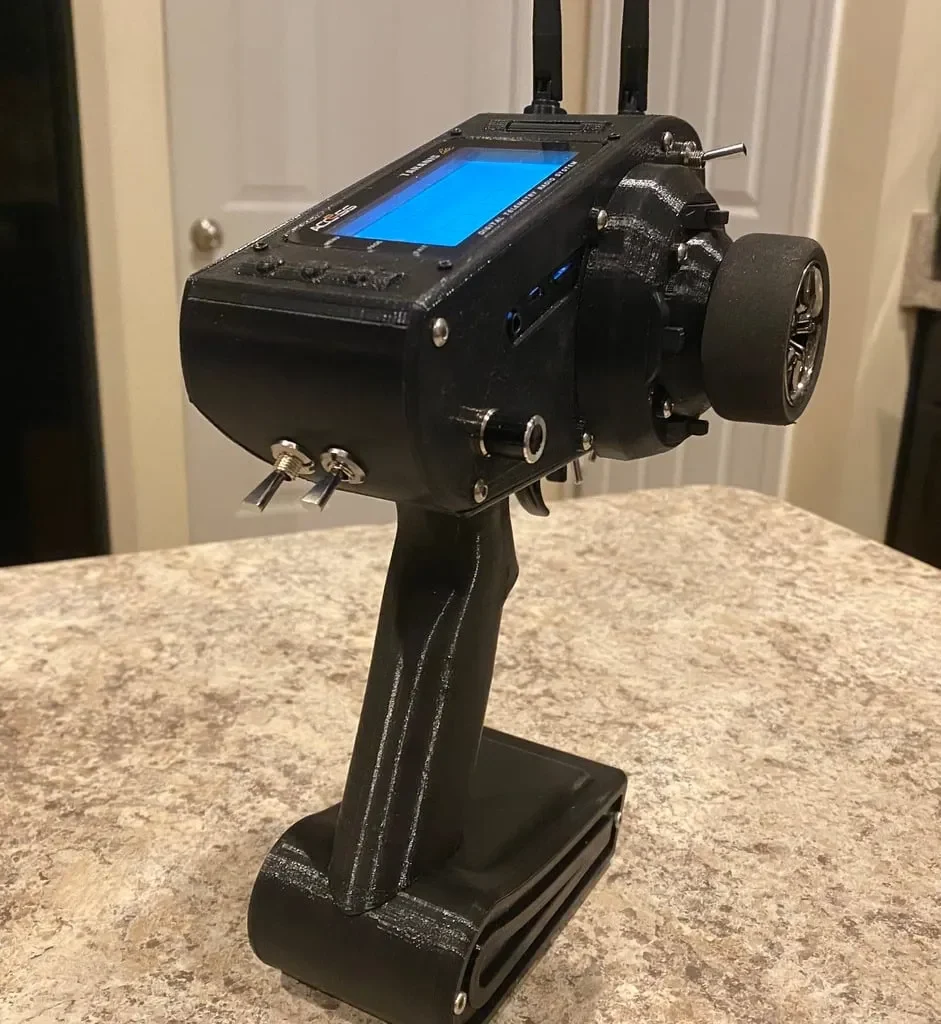

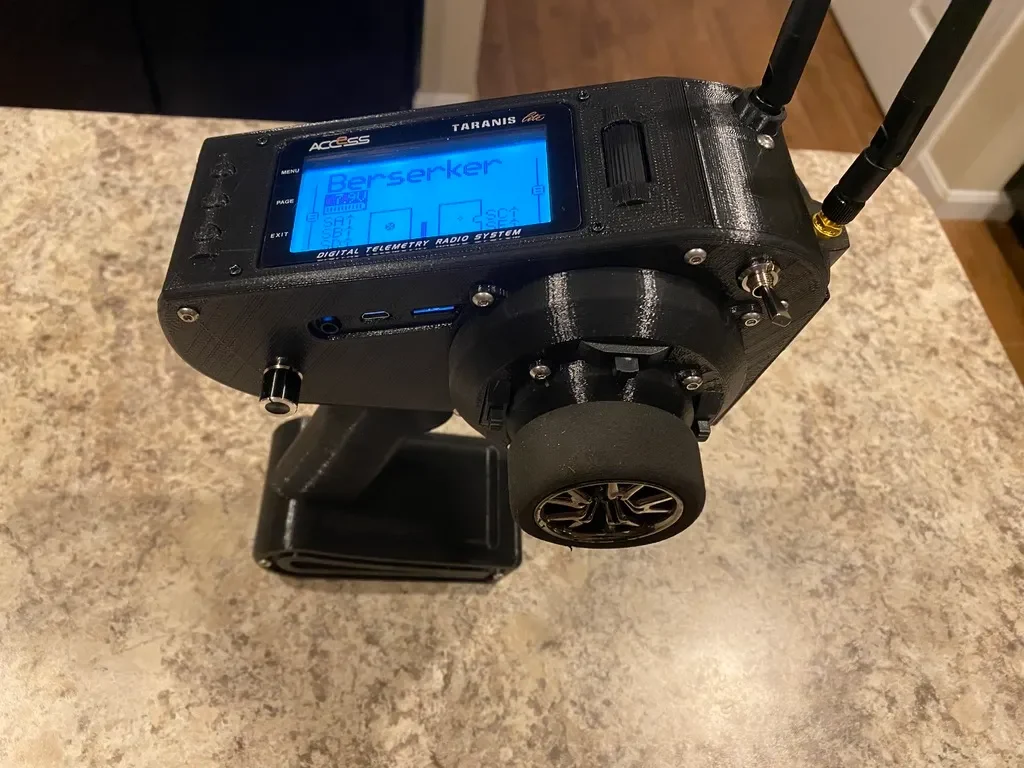

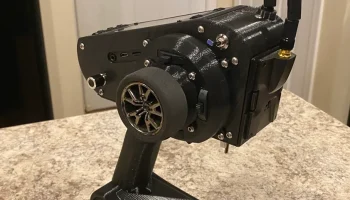

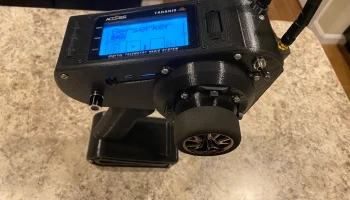

Еще одна автомобильная/лодочная радиостанция Taranis X9 ...

Я давно хотел сделать одну из замечательных пистолетных радиостанций Eficker QX7. Вы можете найти его работы здесь: www.thingiverse.com/thing:2552696.

Но я не смог найти Qx7 по цене, которую хотел заплатить. Когда на рынке появился X9 Lite с меньшими размерами и более низкой ценой, я подумал, что его было бы идеально использовать в качестве отправной точки. Вы можете купить новый X9 lite за 70 долларов и подключить его для использования полноразмерных модулей. Возможности телеметрии и конфигурации просто потрясающие.

Вам нужно будет паять! RF-плата X9 lite не подойдет без снятия дочерней платы нового модуля. В процессе я повредил свой, и мне пришлось ремонтировать его с помощью перемычек. Также потребуется сделать удлинители для балансировочных рычагов.

Другие детали, которые вам понадобятся:

Винты 3 мм. Почти все винты 3 мм. Большинство из них имеют длину от 6 до 8 мм, четыре из них — по 12 мм.

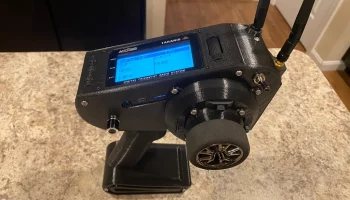

Самая верхняя часть радио крепится четырьмя черными винтами размером ~2 мм изнутри X9. Я разделил эту часть на две части, чтобы поверхность была гладкой и можно было приклеить крышку экрана X9.

Расширение для RF платы. Вы можете купить эти кабели на Amazon.

ВАЖНО — не используйте винты на верхней и левой сторонах триммера, чтобы избежать короткого замыкания материнской платы.

Наслаждаться!

Настройки печати

Бренд принтера:

FlashForge

Принтер:

изобретатель

Разрешение:

.2

Заполнение:

60

Нить: внутренний PLA

Примечания:

Я печатал в той ориентации, которую использовал, чтобы получить желаемую текстуру печати там, где мне было нужно, или свести к минимуму опоры.
Я приложил скриншоты той ориентации, которую использовал для большинства частей. Используйте опоры по мере необходимости.

Категория: Радиоуправляемые транспортные средства
