Любительское радио - намоточное устройство EFHW с диполь...

Пожалуйста, поделитесь этим с другими группами печати, форумами и т. д.

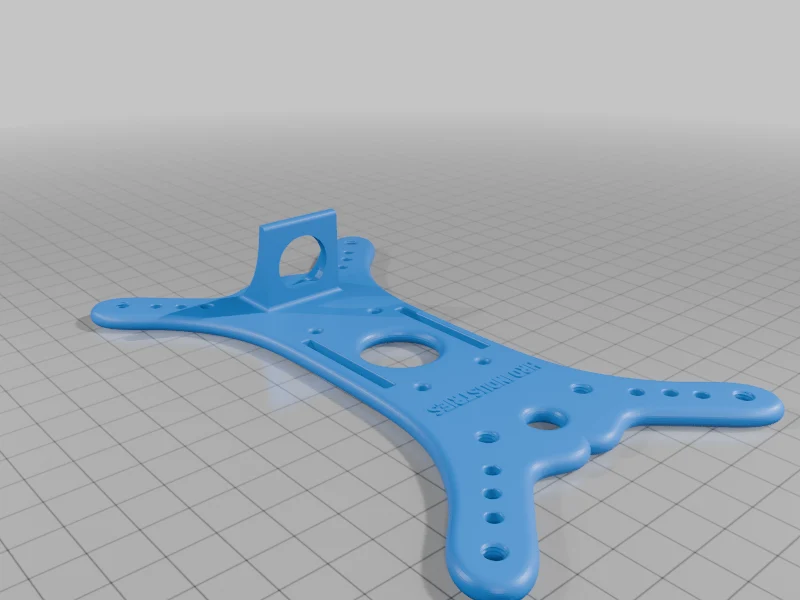

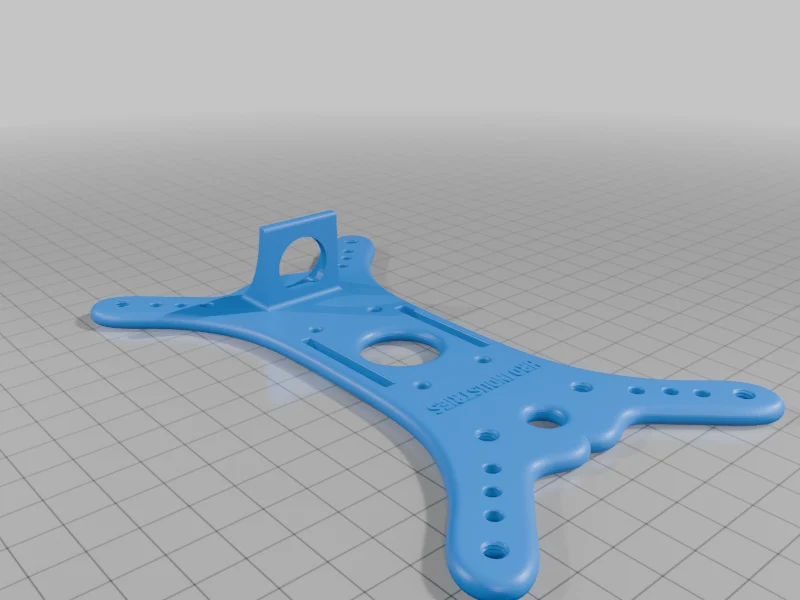

Эта намоточная машина немного более универсальна, чем другие варианты.

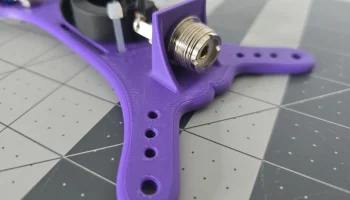

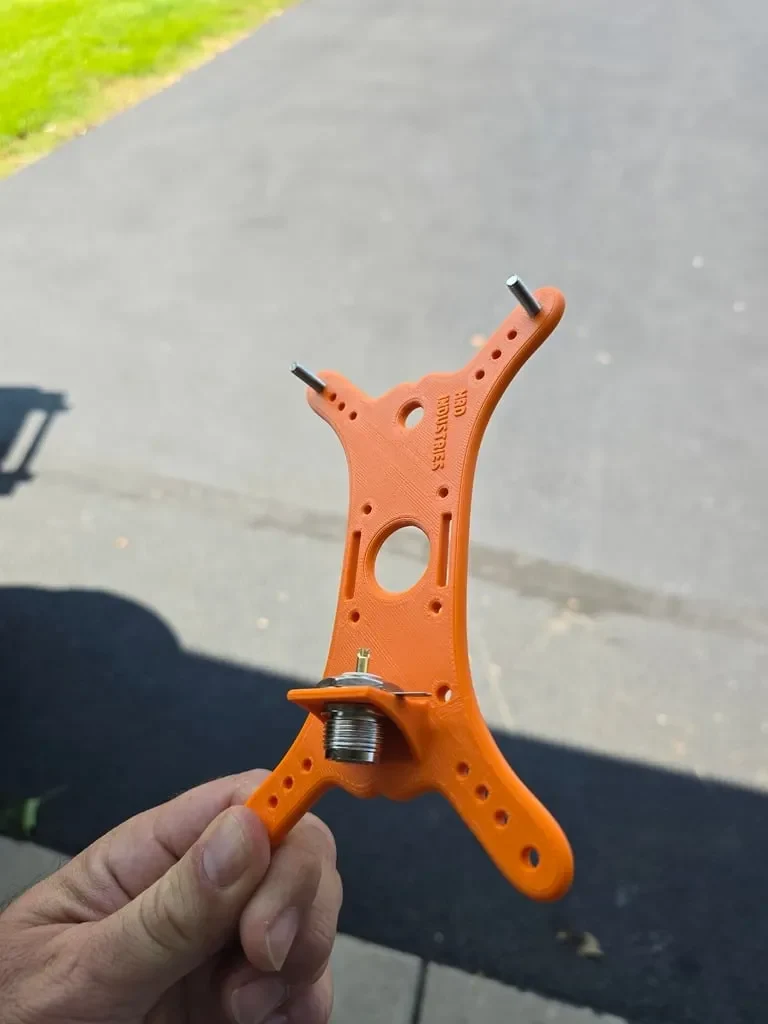

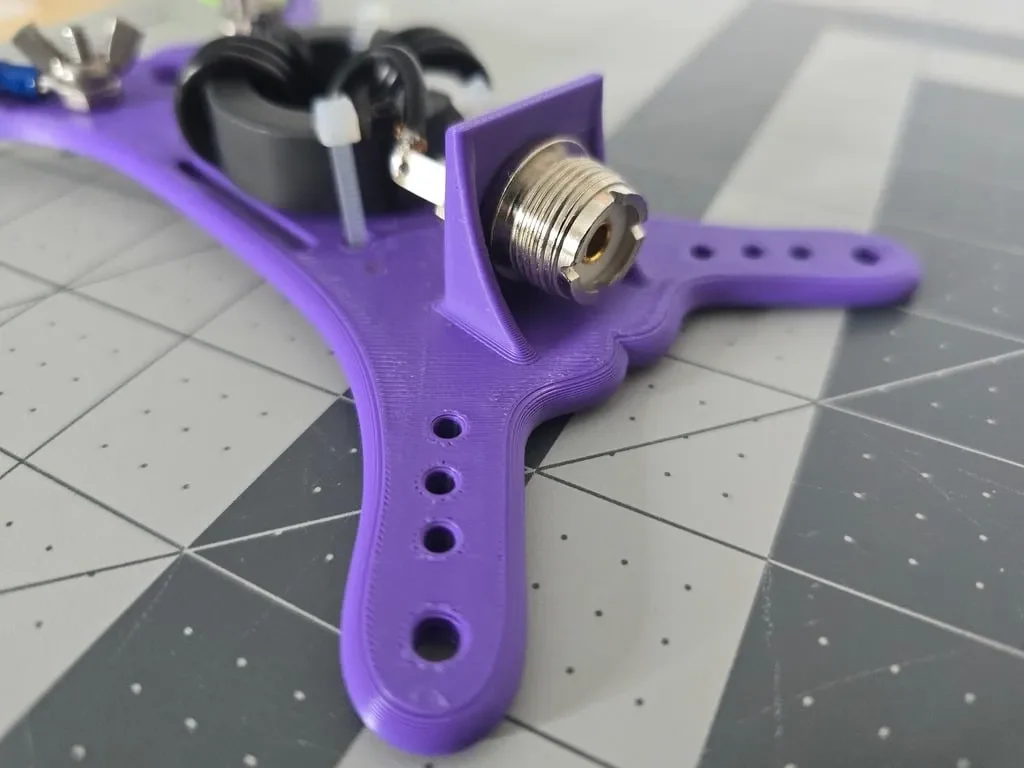

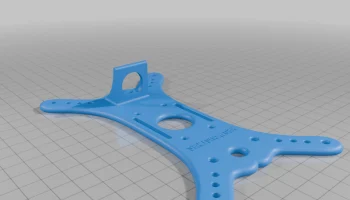

В нем используется резьба M5x0,8, чтобы обеспечи��ь более надежную фиксацию каждого дипольного штыря на намотке. SO239, место для тороида T140-43 или меньшего размера для дросселя.

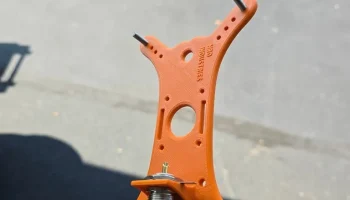

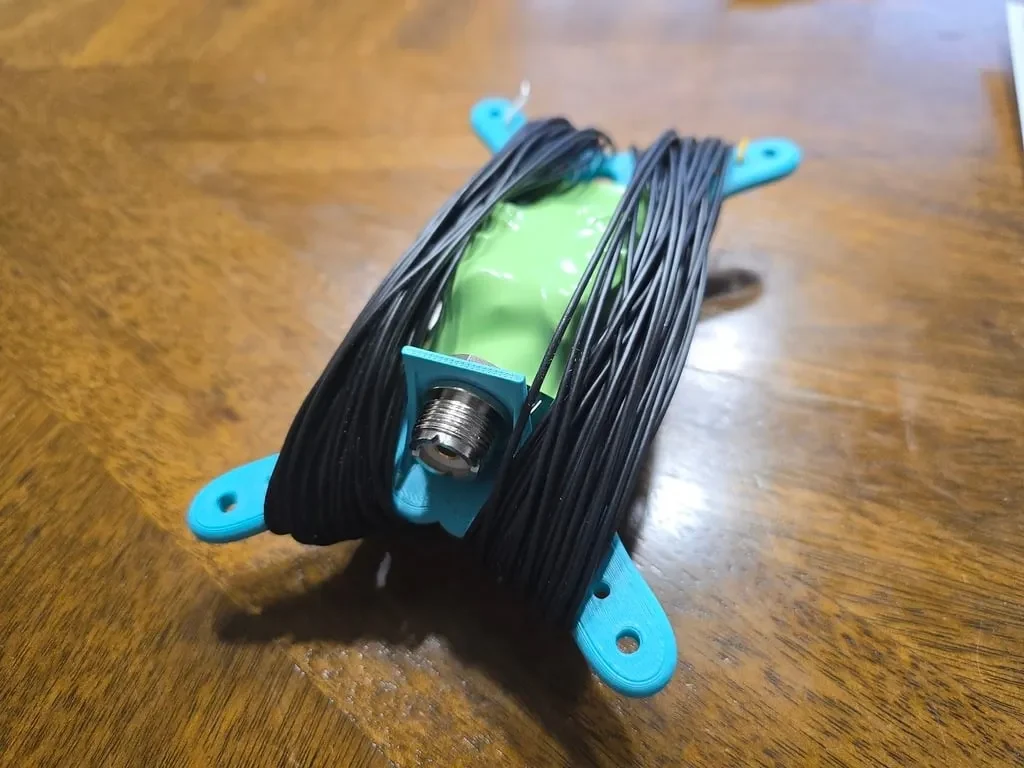

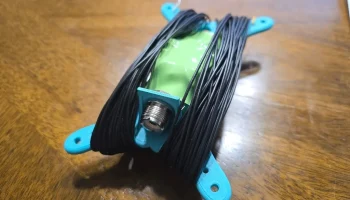

На фото диполь в виде 20-метрового диполя с кевларовым проводом 14 (я думаю) калибра. Дело в том, что при этом не должно возникнуть проблем с переносными типами проводов, такими как bntechgo, 20awg, 22 awg и т. д.

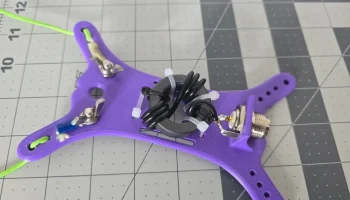

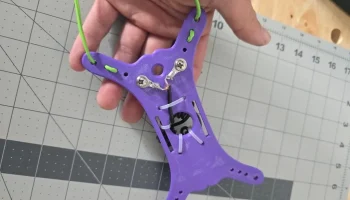

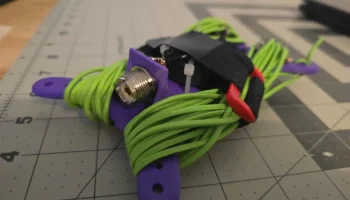

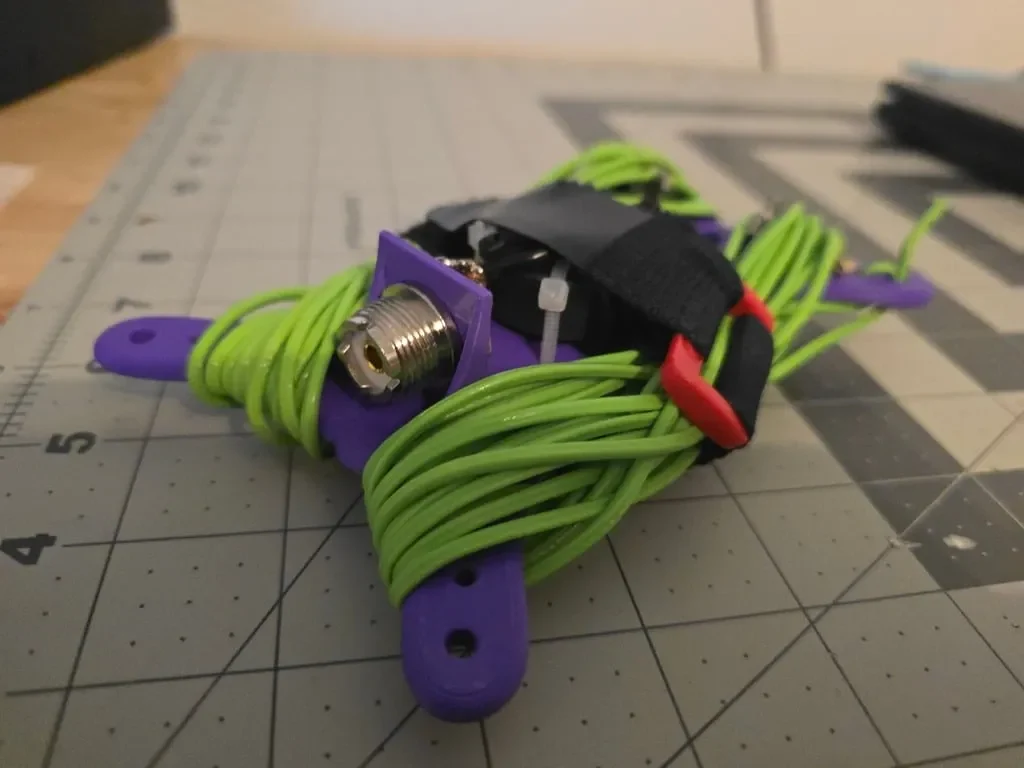

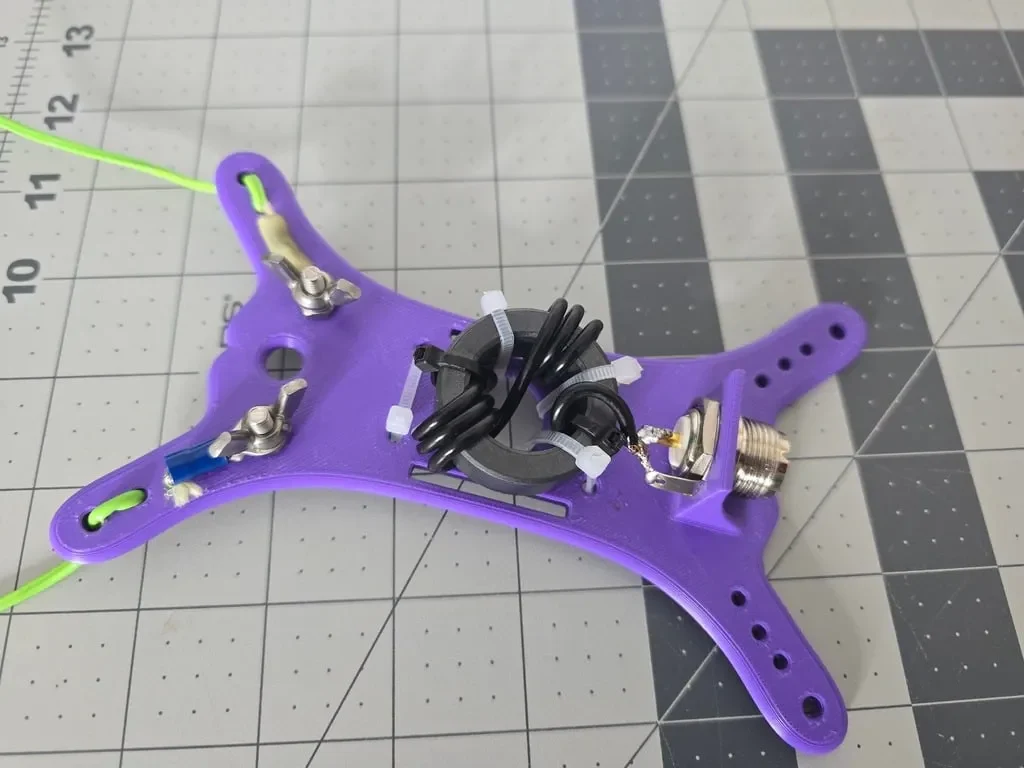

Первая (главная) фотография — DX-Wire, 69 (хороших) футов проволоки, обернутой T140-43 в конфигурации 4:1. Выловлен на другую сторону, где есть дроссель 1:1, с помощью T140-43 и RG174. Я называю его DELTA DUDE (все еще тестирую, пожалуйста, не комментируйте мои обмотки так же, как бесплатный файл STL). DELTA DUDE — это просто дельта-петля для портативных операций. Бросьте его в дерево или куда-нибудь (камень или что-то в этом роде, для вас, военные чуваки)

Как босс, я печатаю с 6 стенами и 80-процентным заполнением.

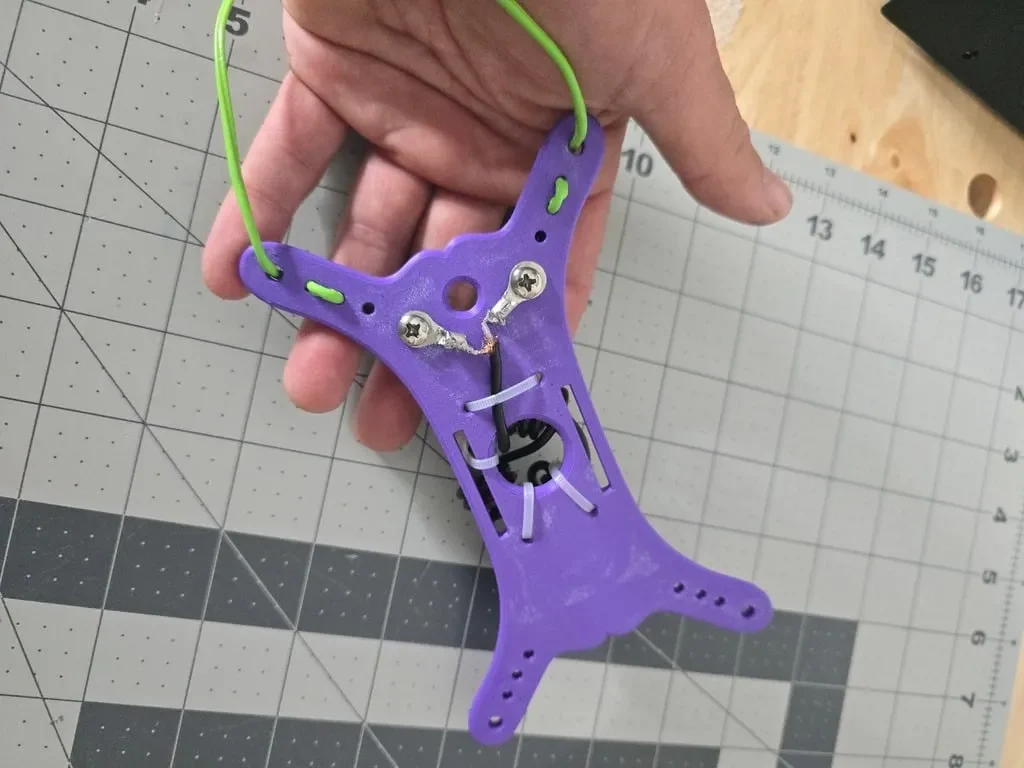

Я также сохранил боковые прорези для вставки ремня (чтобы закрепить провод), а также «отверстие для подвешивания». Закрепите карабин, веревку и т. д., чтобы облегчить подвешивание.

Я печатал ASA, допуски отличные. Проявите творческий подход и сделайте веерный диполь, фуу и т. д.

Это все еще находится в разработке, и я был бы признателен за результаты, отзывы и предложения. Спасибо.

Я бы попросил, если вы распечатаете это для раздачи, вы укажете правильное указание авторства. Это помогает мне продолжать вносить больше позитивных изменений, сохраняя при этом возможность их делать.

Если вы хотите поддержать меня и купить один из них в моем магазине etsy (скоро будет доступно) www.etsy.com/shop/HamRadioDudeSells.
