Маленький Чувак (Тенна).

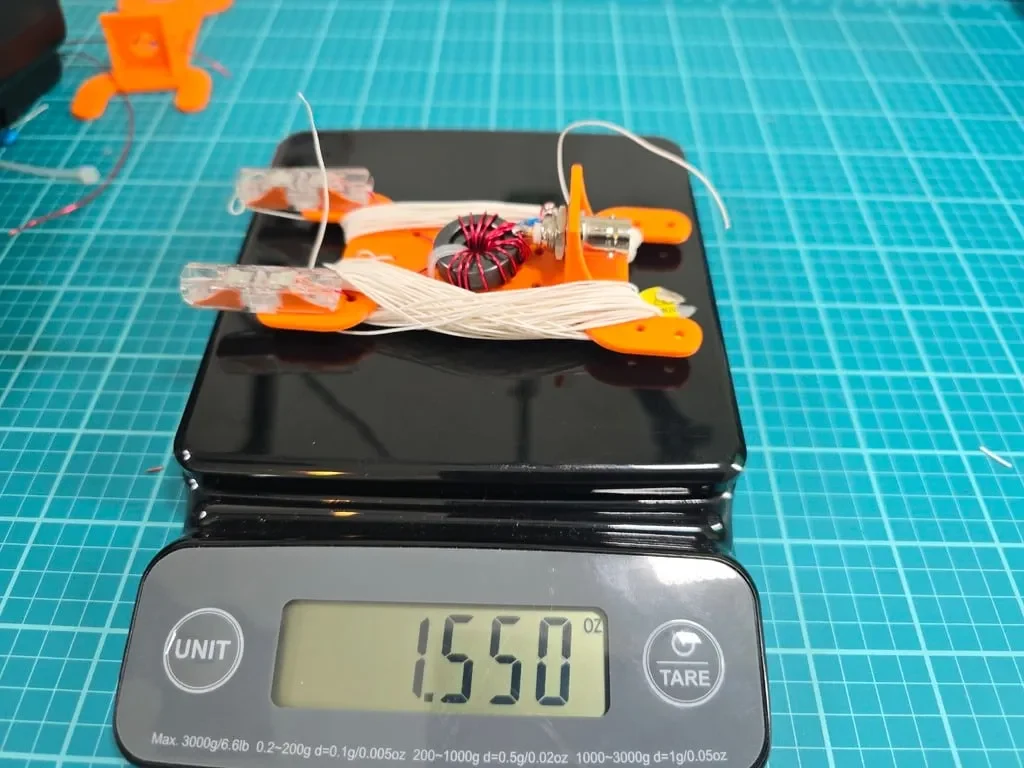

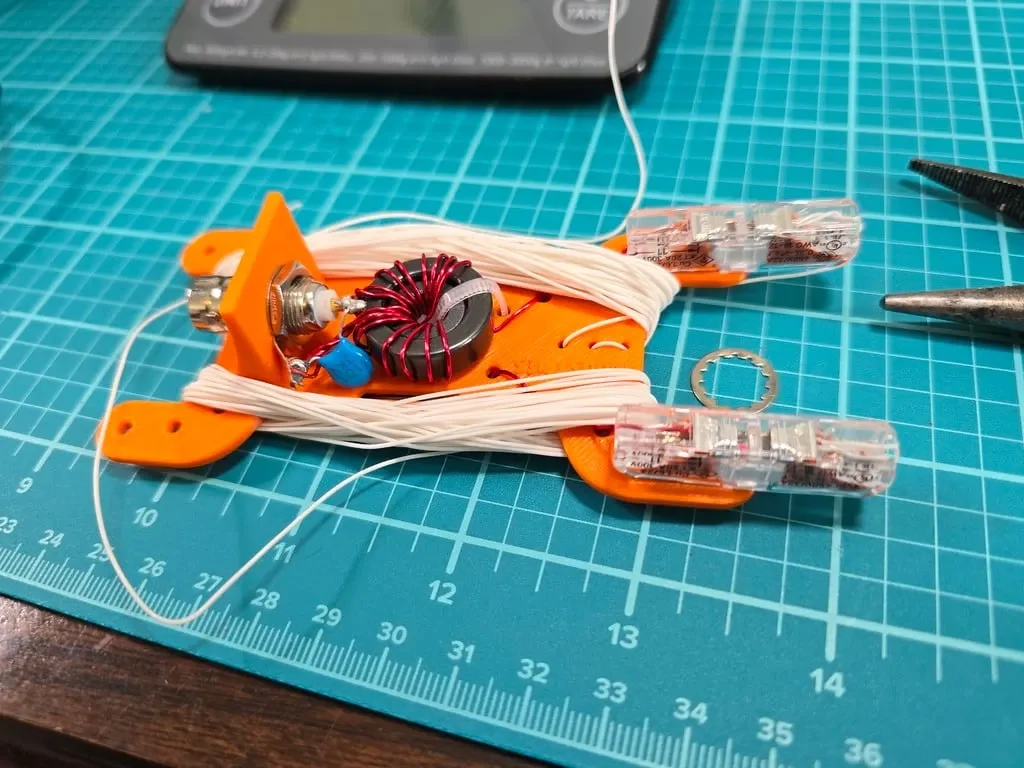

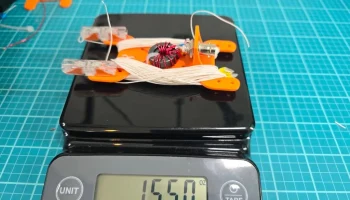

QRP EFHW с BNC и выступами для крепления к разъемам Wago. Еще МНОГО, что нужно сделать, но если вы захотите проверить это, я хотел бы увидеть это в действии. (Видео скоро будет)

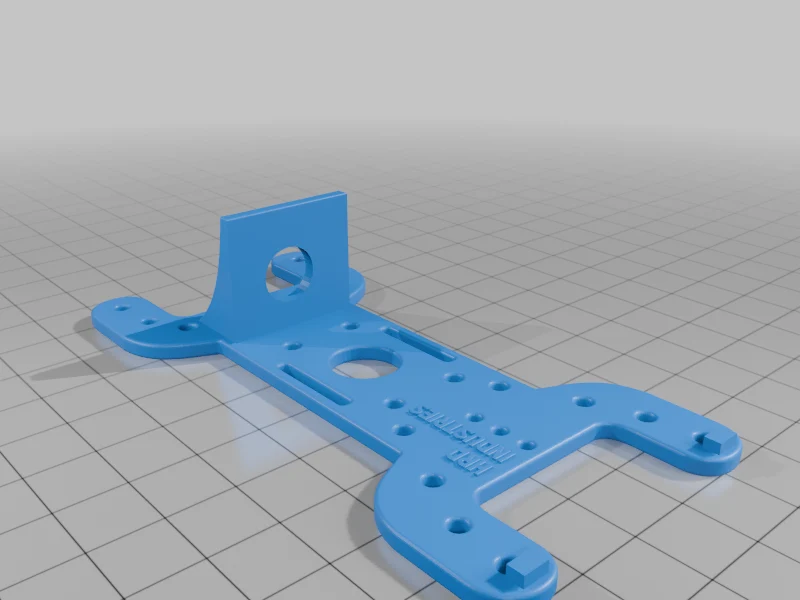

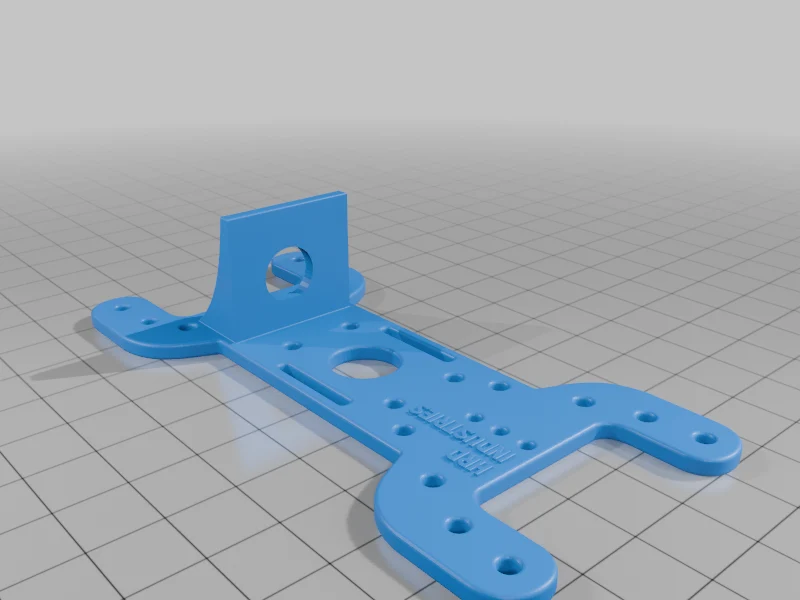

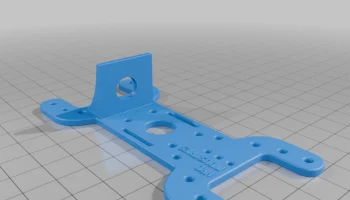

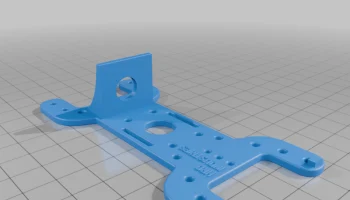

V2 имеет маркировку MiniLite.stl и не имеет разъемов Wago. Победа-победа.

Я действительно полюбил творческое пространство и ценю возможность публиковать эти вещи.

Что я использовал для печати:

Нить ASA (я фанат полимейкеров) Bambu X1C Без поддержки

Детали для антенны:

2 разъема Wago: amzn.to/3KMgFnq (предоставлена партнерская ссылка, возможно, вы можете приобрести их дешевле в магазине ace hardware или HAM depot;).

2 тороида — 5943000601 Ферритовые тороиды Fair-Rite/ферритовые кольца США HTS:8548000000 ECCN:EAR99 COO:CN

и

5943001101 Ферритовые тороиды/ферритовые кольца Fair-Rite HTS:8504909690 ECCN:EAR99 COO:CN

разъем BNC от Amazon (еще раз партнерская ссылка, но серьезно, без обязательств): amzn.to/3xkHUCI

Проволока: Я использовал проволоку Alpha из 80-х или что-то в этом роде. Я купил его в комиссионном магазине, это провод №30. Супер крошечный.

Магнитный провод: 22awg Bntechgo (https://amzn.to/3xkHUCI)

Конденсатор — 3кв101 — Попробуйте любой конденсатор 100пф :).

49:1 — вот как я это сделал, но посмотрите, как это устроено: вы легко можете сделать диполь 1:1, 9:1 unun, 4:1 что угодно… Просто получайте удовольствие. Также обратите внимание, обмотка на фото — всего лишь пример. НЕ используйте это в качестве ссылки.

Что нужно исправить:

Разъем BNC представляет собой просто круг. Мои предыдущие проекты показывают, что я мог придать ему форму разъема, чтобы он не перемещался.

Добавьте зажим, ��тобы Wagos оставался на месте.

ПОЧЕМУ? Почему нет? Но также очень приятно иметь возможность подключить любой провод. Может быть, у вас сломался провод, может быть, вы добрались до Флориды и поняли, что вам нужен провод, может быть, вы пошли в магазин и купили провод… SNAP..

Но на самом деле, чтобы узнать больше и больше. Надеюсь, ты сделаешь то же самое.

Кстат��, намотчик вам не понадобится. Посмотрите это видео для краткого примера (но также у меня будет видео, где я подробно выполняю сборку, проверяю функциональность и т. д.)

youtube.com/shorts/3xQqx9qDJFw
