Мини-футляр для малошумящего усилителя LNA4All для радио...

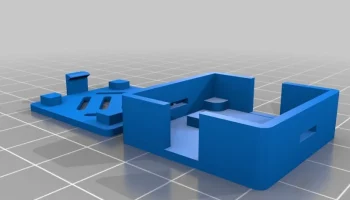

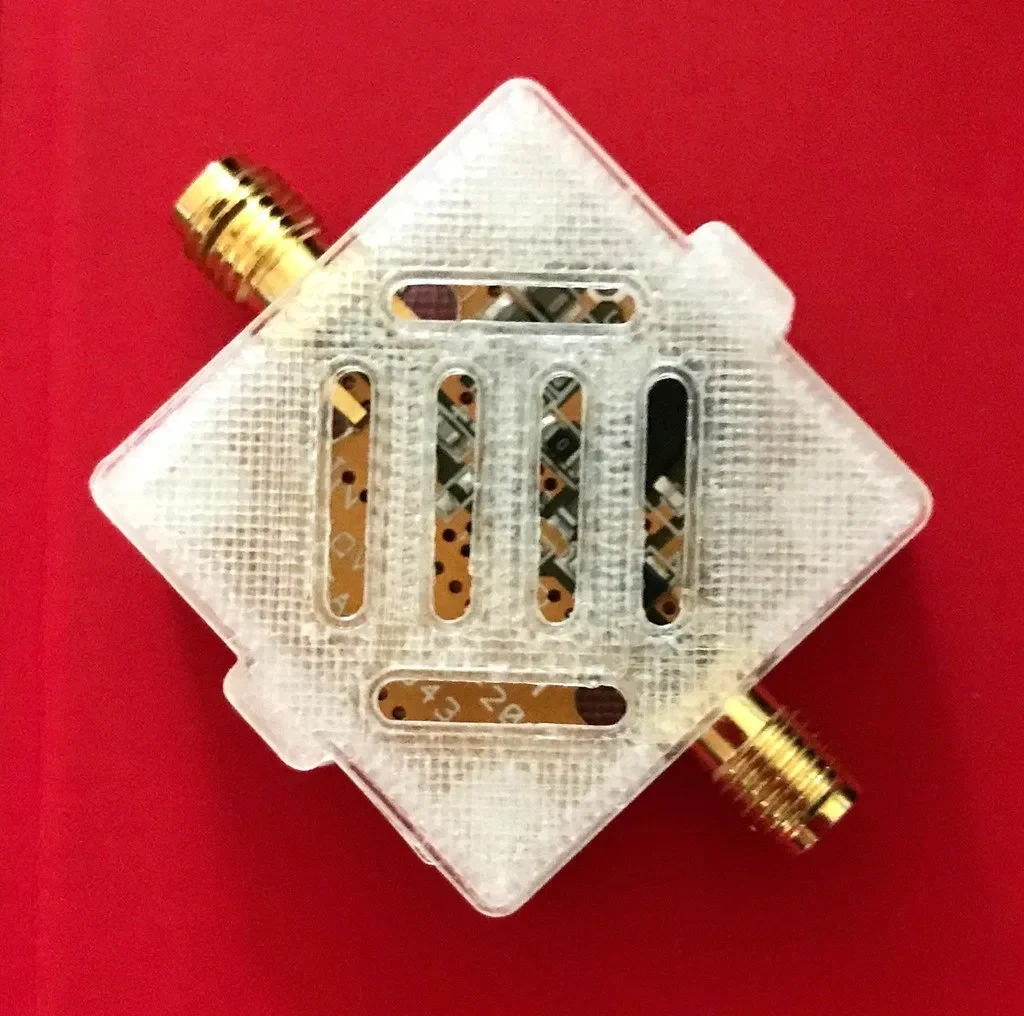

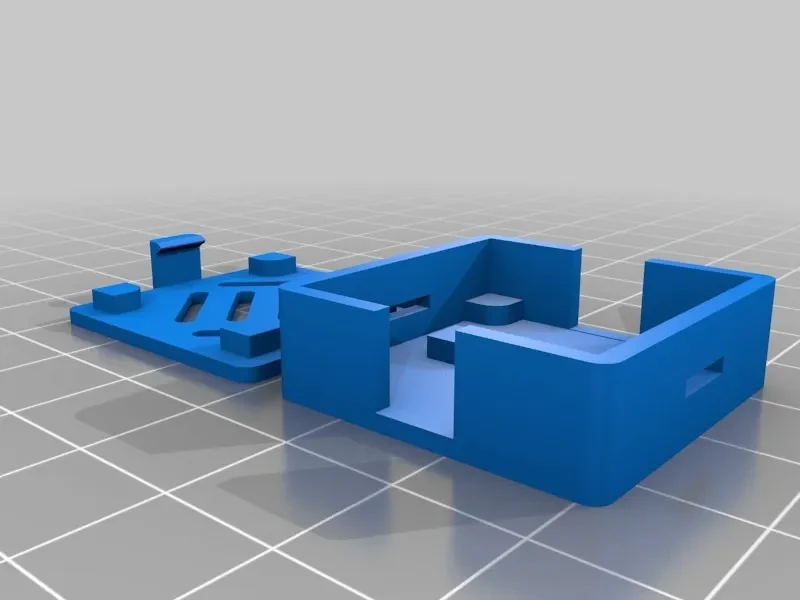

Я распечатал оригинальную версию вещи RandyR с вентилируемым корпусом, но обнаружил, что размер был немного мал. для моей платы LMA4ALL. Эта доработка немного увеличивает внутренние размеры, а также увеличивает толщину стенок, чтобы обеспечить немного большую прочность. Я также изменил фрагменты клипов, чтобы сделать их более удобными для 3D-печати, поскольку в какой-то момент оригиналы печатаются в воздухе.

Если вам также кажется, что посадка немного туговата, следует обратить внимание на точки, в которых печатная плата оторвалась от соседей после этапа производства — там могут быть небольшие торчащие кусочки, которые можно аккуратно подпилить.

Я у��алил слот для проводов питания в оригинале, поскольку подключаю свой LNA4ALL с помощью Bias-T от моего ключа SDR.

Настройки печати

Принтер:

Мендель90

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,25

Заполнение:

20%, но это не имеет большого значения

Примечания:

Это небольшой блок, и поэтому настройки заполнения несколько не важны — слайсеру все равно недостаточно места, чтобы создать красивые узоры заполнения.

Моя коробка была напечатана из АБС-пластика, но подойдет любой пластик. Обратите внимание, что радиочастотное экранирование отсутствует — вы можете использовать этот блок в качестве отправной точки для вашего проекта корпуса, если он вам понадобится.
