Еще одна автомобильная/лодочная радиостанция Taranis X9 ...

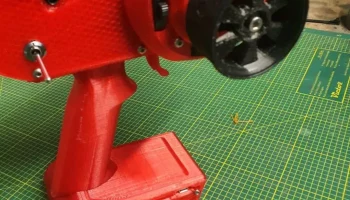

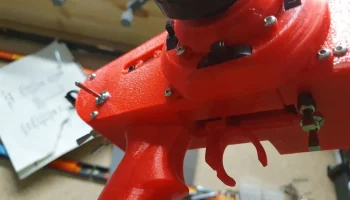

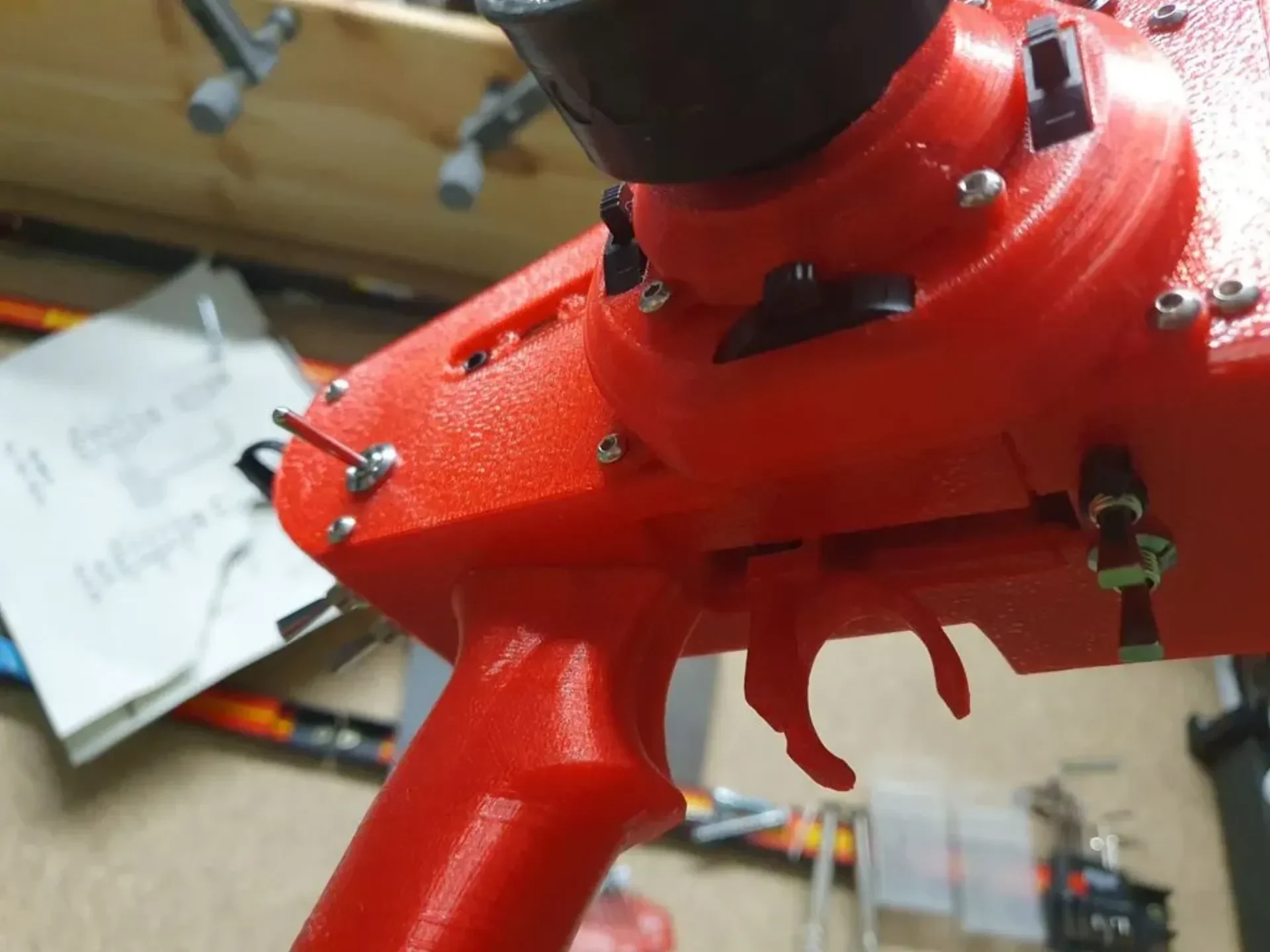

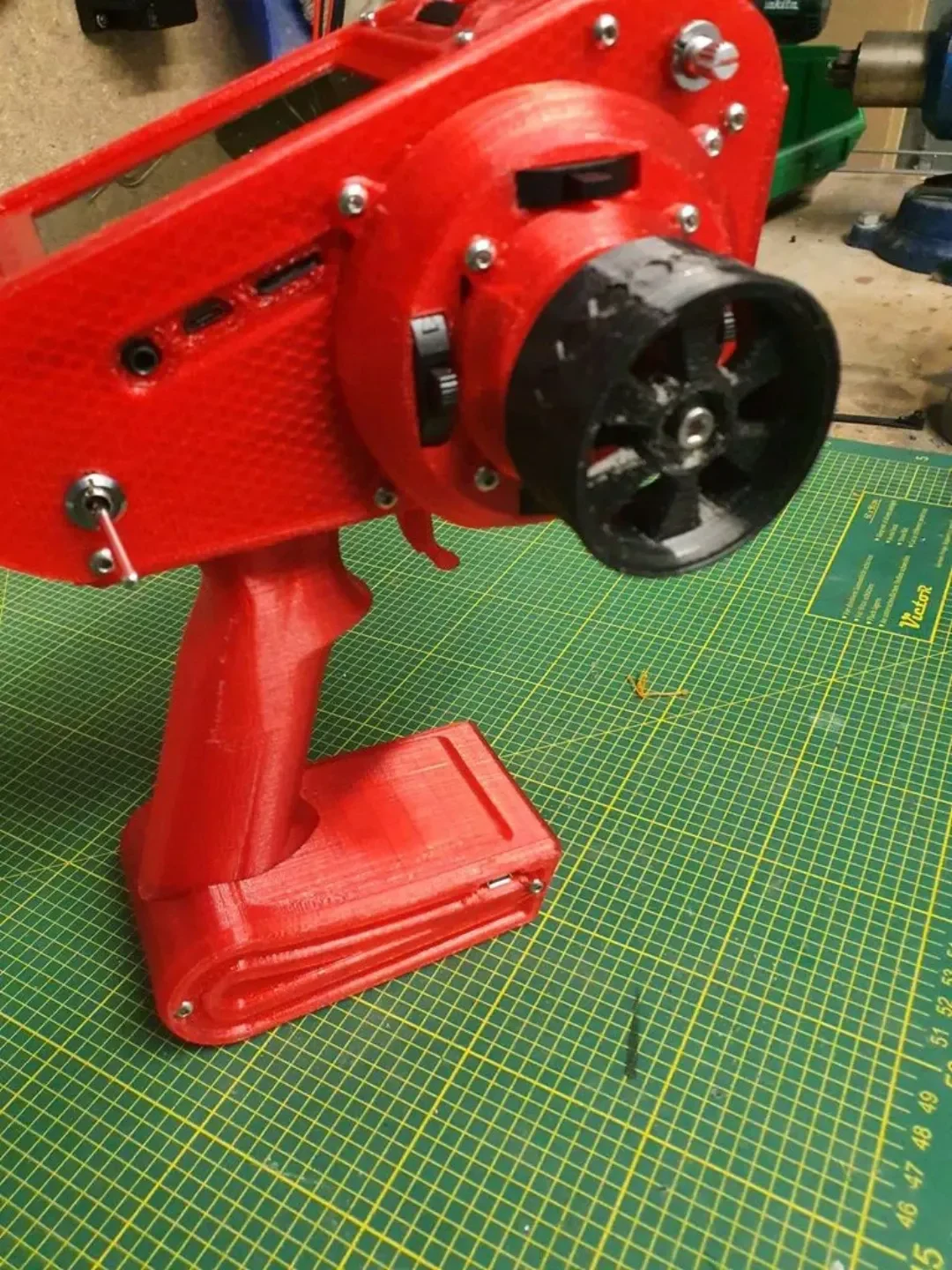

Объединенная конструкция рукоятки X9 с дроссельной заслонкой/рулевым управлением Tarantola NG.

Вам понадобятся винты M3 (используются нержавеющие M3x8 с круглой головкой).

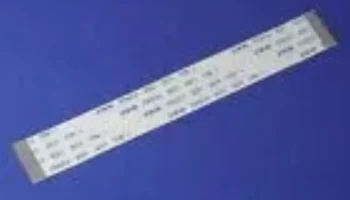

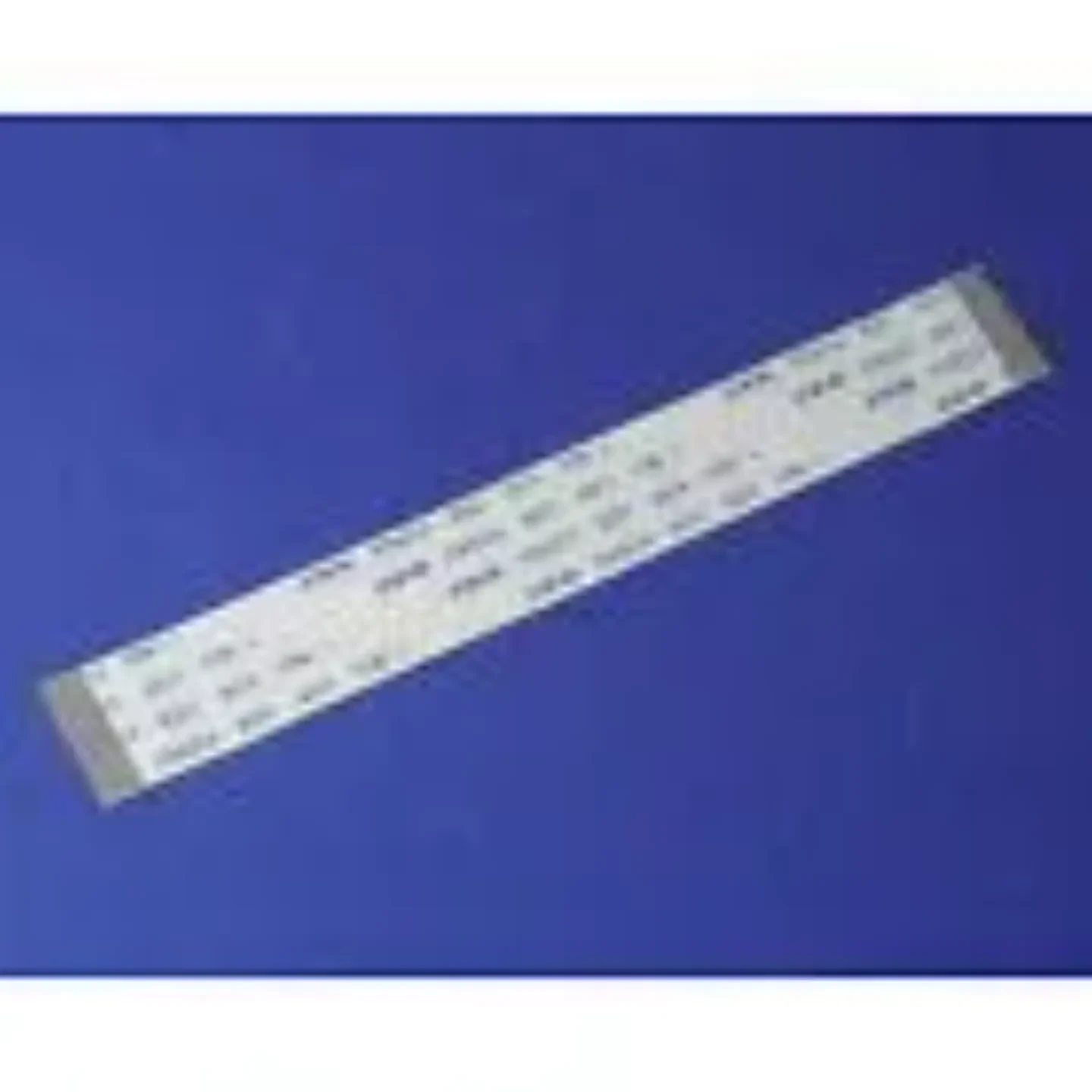

Также вам понадобится новый кабель FFC (A, 7-10 см, 25-контактный, шаг 0,5).

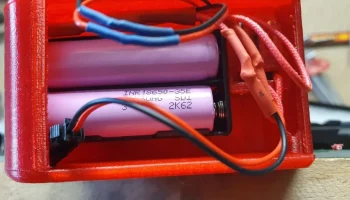

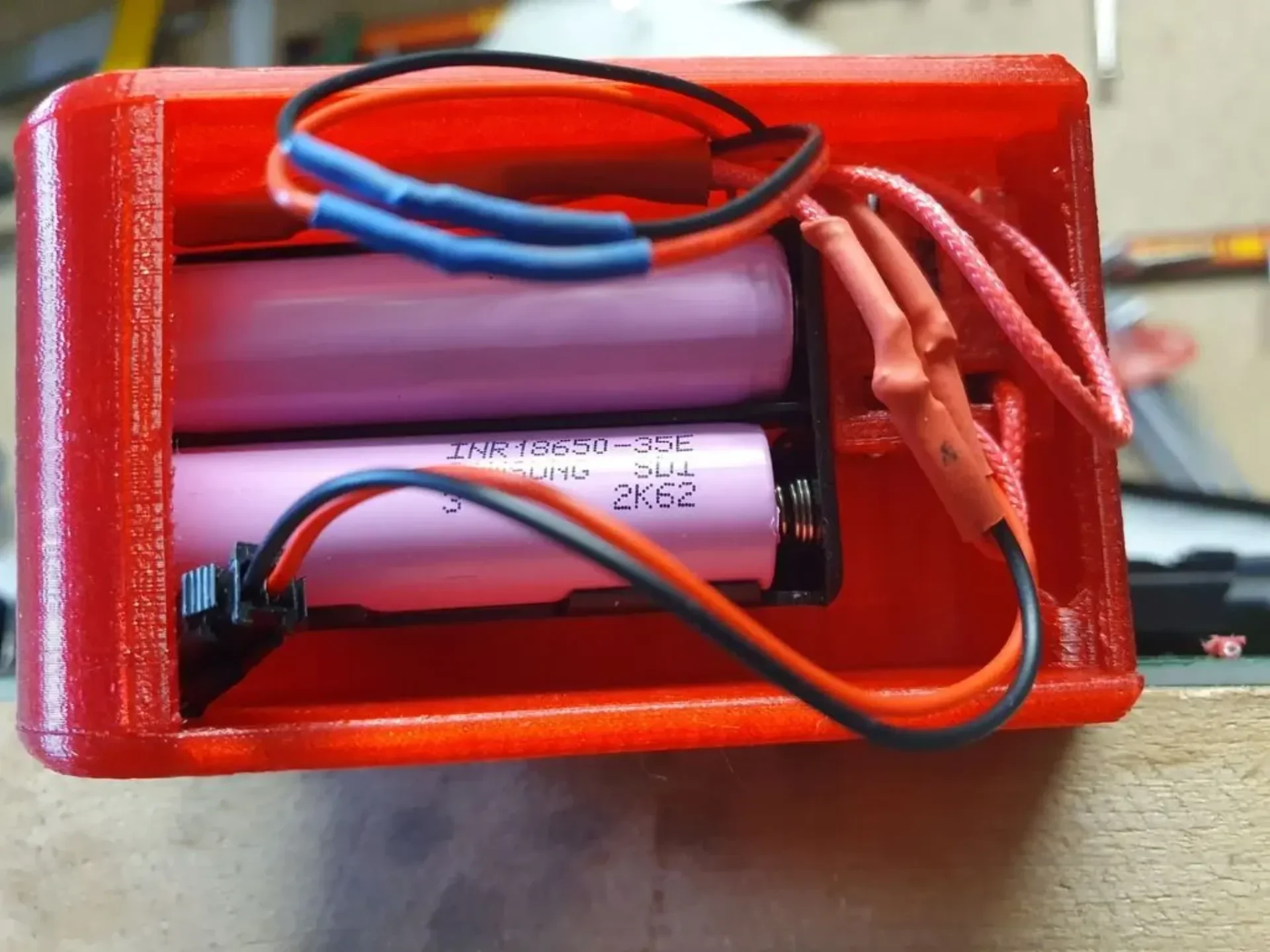

Для дополнительного USB-зарядного устройства вам понадобится понижающий USB-преобразователь MT3608, настроенный на напряжение 8,4 В, и 2S BMS (предпочтительнее компактное). Также Держатель для двух батареек (добавил фотки всего этого).

Вам понадобится только один стабилизатор X9 Lite, другой можно сохранить как запасную часть.

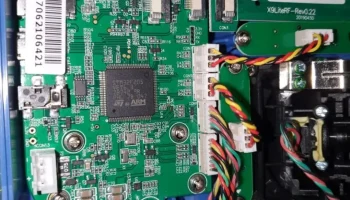

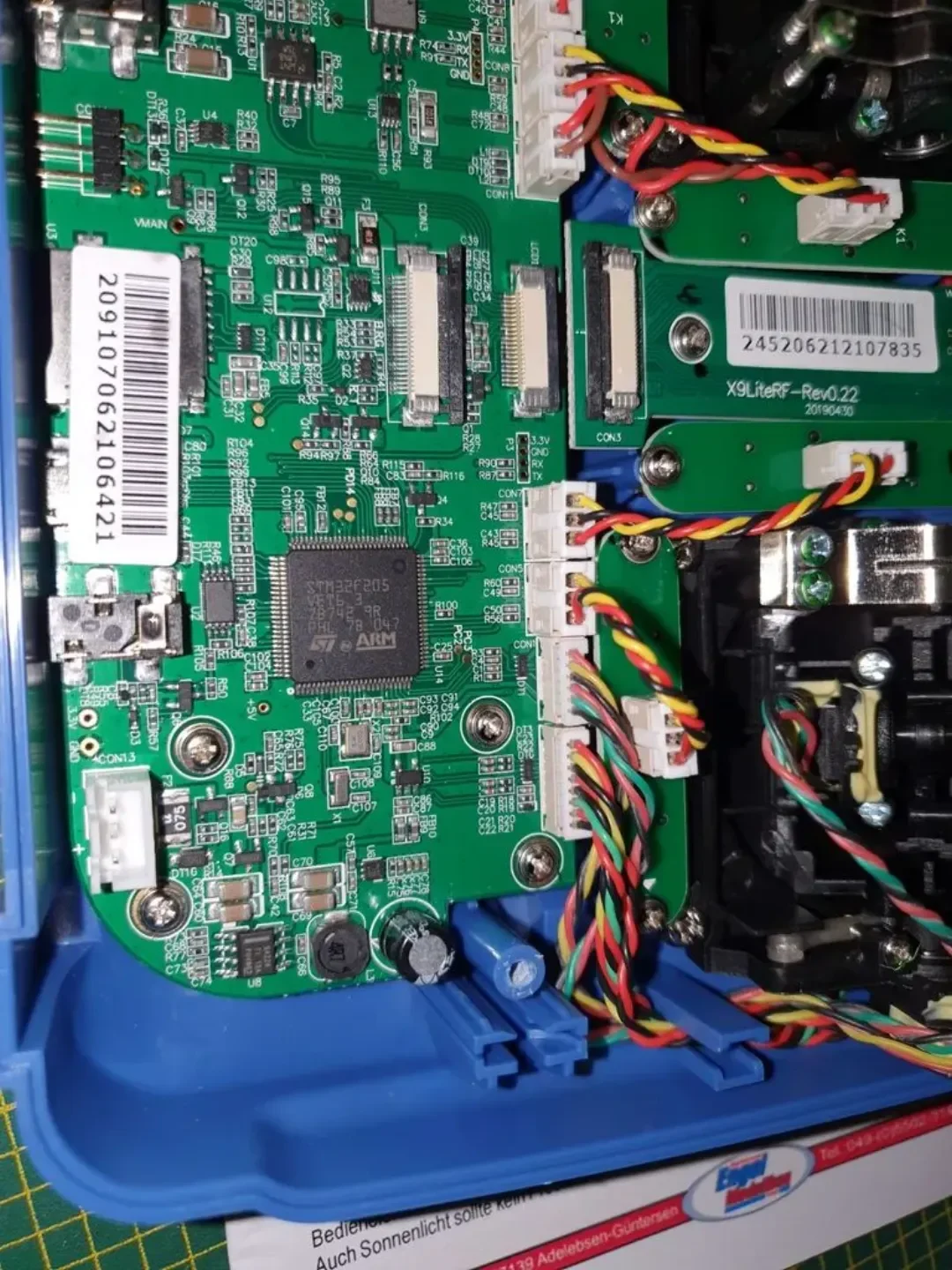

Дочернюю плату внешнего модуля необходимо снять (отпаять), и вам необходимо расширить соединения спереди для внешнего модуля, если вы хотите его иметь.

Также несколько проводов для удлинения концевых выключателей и кабеля аккумулятора.

Обновление: скорректированы допуски, добавлены направляющие, отдельный держатель дроссельной заслонки, исправлено выравнивание с инструментом для оси дроссельной заслонки.

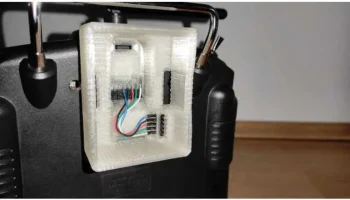

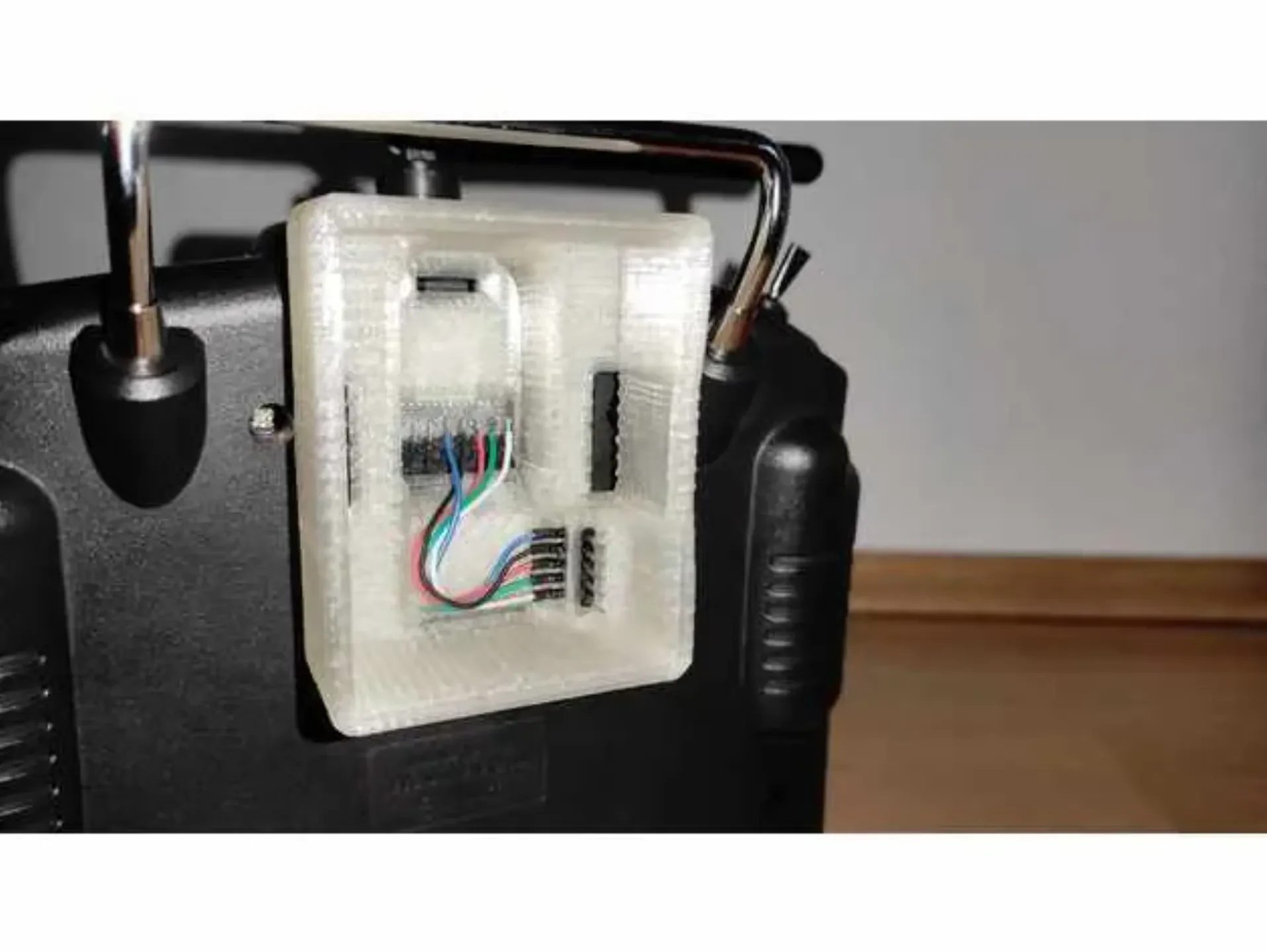

Обновление: исправлены проблемы с зазором для тел. Добавлено руководство по Tarantola в качестве справочного материала, добавлена схема подключения модуля.

Обновление: добавлена ось для рулевого управления, поэтому вам понадобится всего 1 подвес (оригинальная ось от подвеса для дроссельной заслонки, для рулевого управления вам просто понадобится 2-й потенциометр + напечатанная ось.

Обновление: добавлен держатель брелка в Backcurve.

Обновление: фиксированное положение штифтов Steering_Axle_Gimbal. В зависимости от вашего принтера эту деталь необходимо переработать, чтобы рулевое управление находилось в среднем положении.

Обновление: добавлены Steering_unit_front_plate6700 и Steering_Axle6700 для 6700 подшипников вместо оригинальных.

Обновление: добавлен Switchholder_Update, мой главный переключатель не соответствует исходному дизайну.

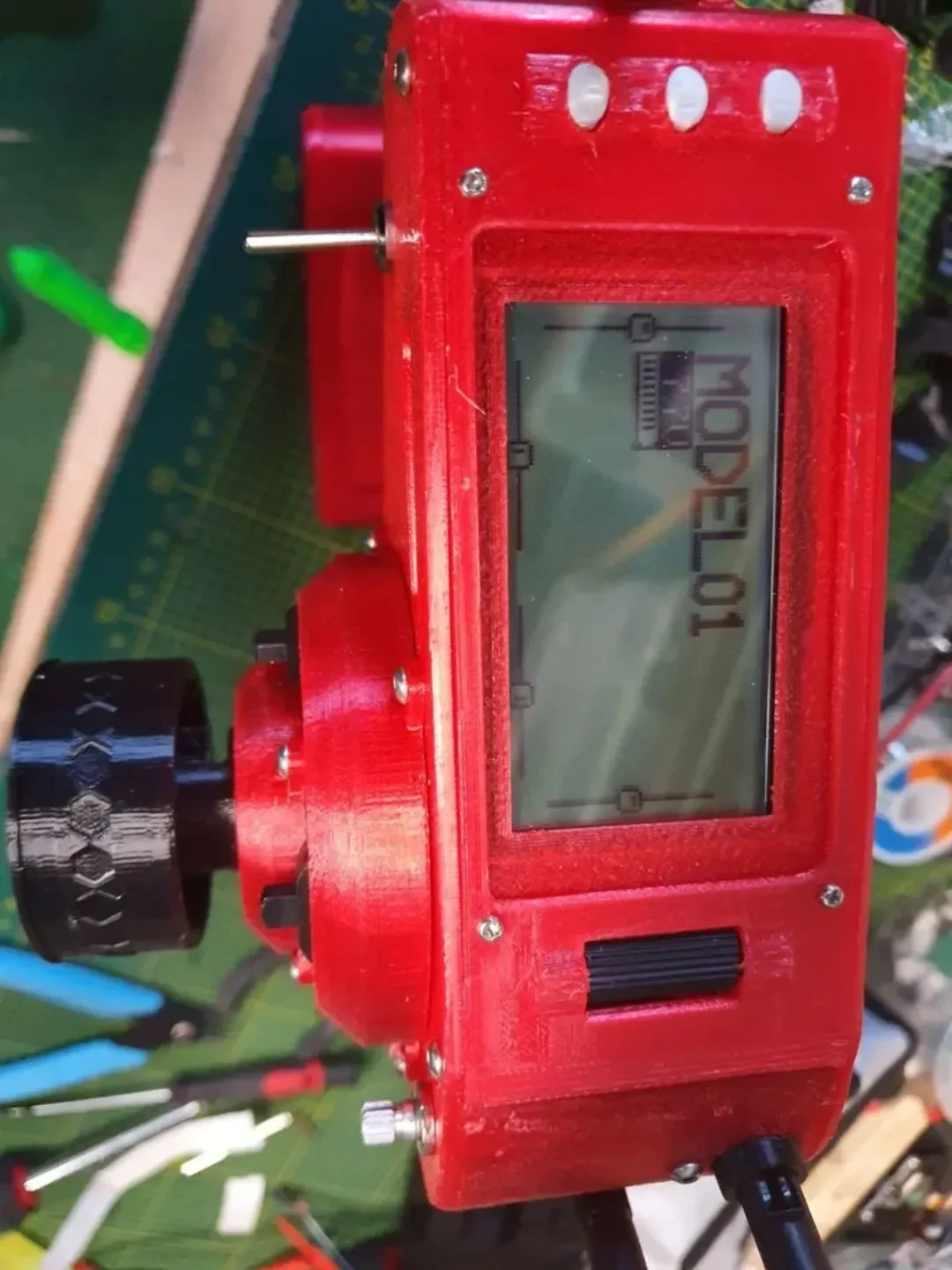

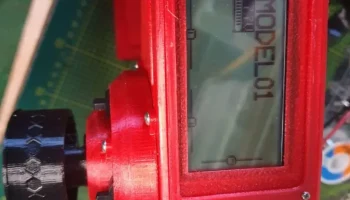

Обновление: добавлен Innerfront_Update, мой дисплей не вписывался в исходный дизайн.

Обновление: добавлена USB-зарядка.
