Радиоуправляемый вилочный погрузчик Guido из автомобилей...

Ссылка на демо-версию Youtube: youtu.be/phE24J7kQrQ?si=WOx-oIXxJhKfpGu_

Ссылка на сборку Youtube: youtu.be/Xqmj-n5zHR4?si=U1yKhIICVGpWdTdb

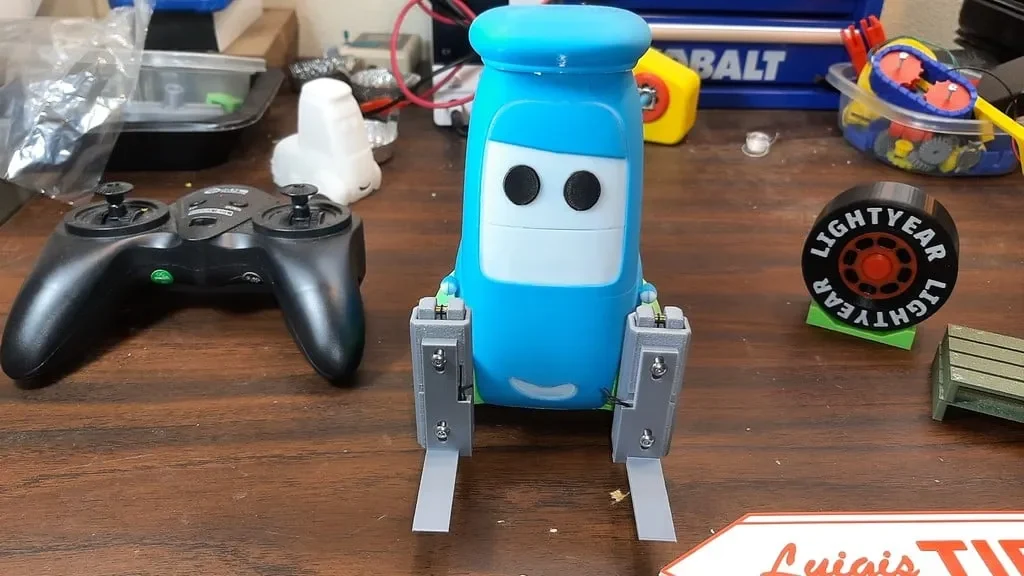

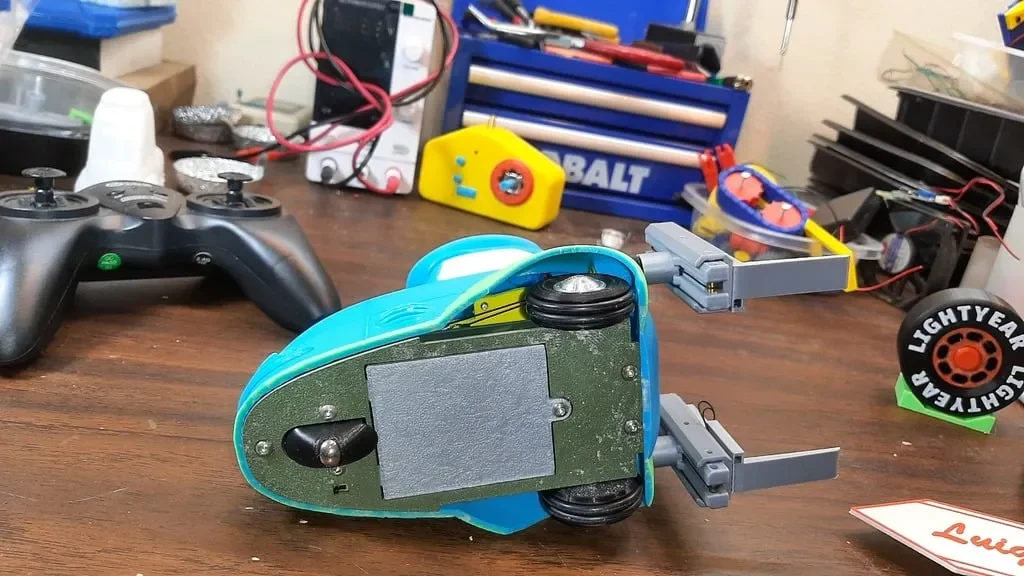

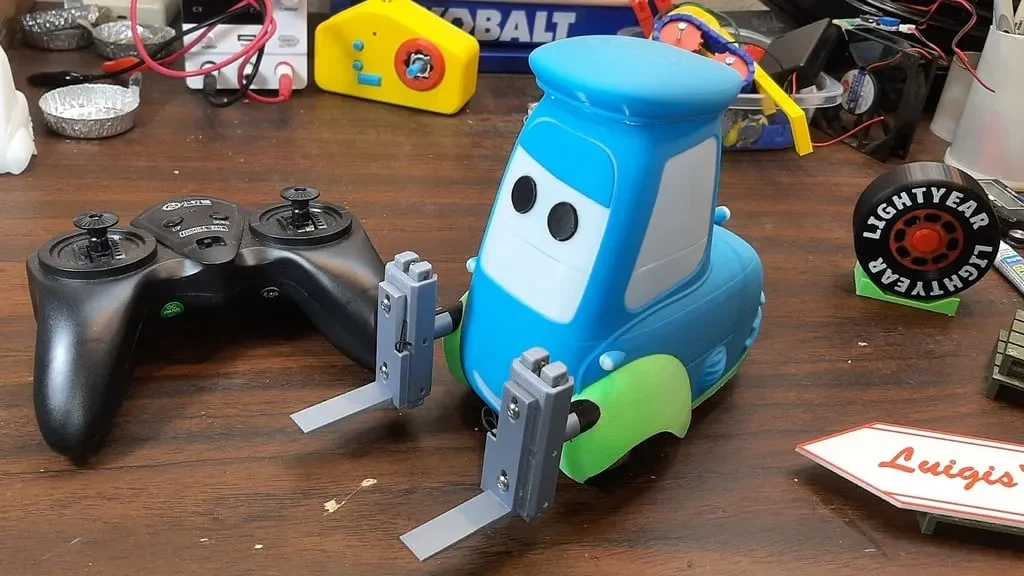

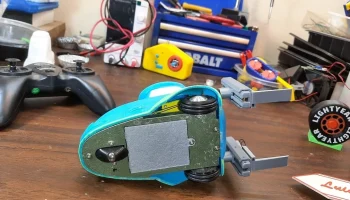

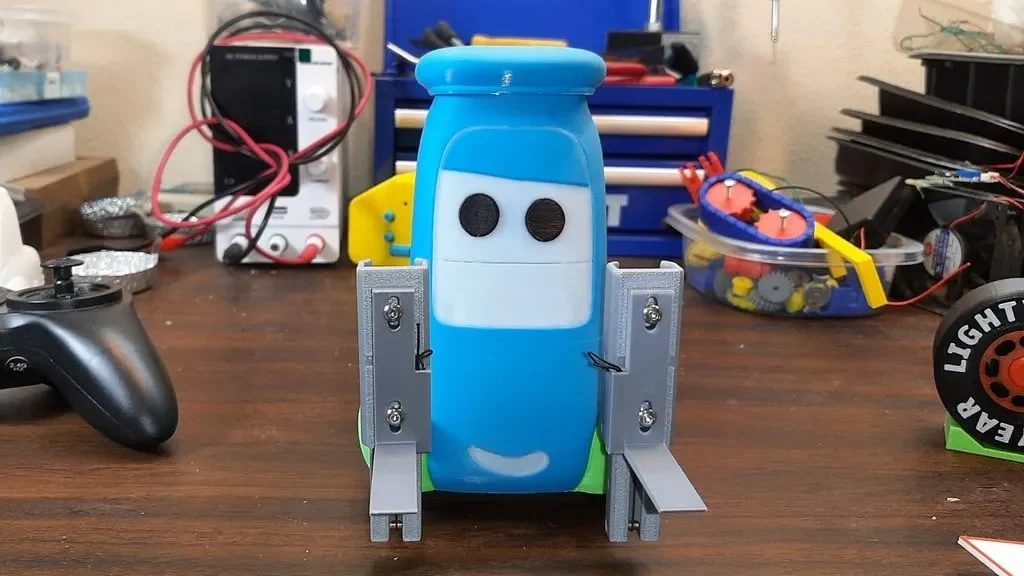

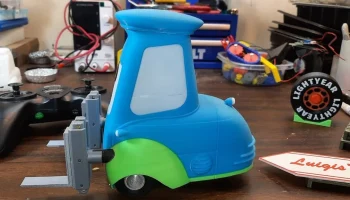

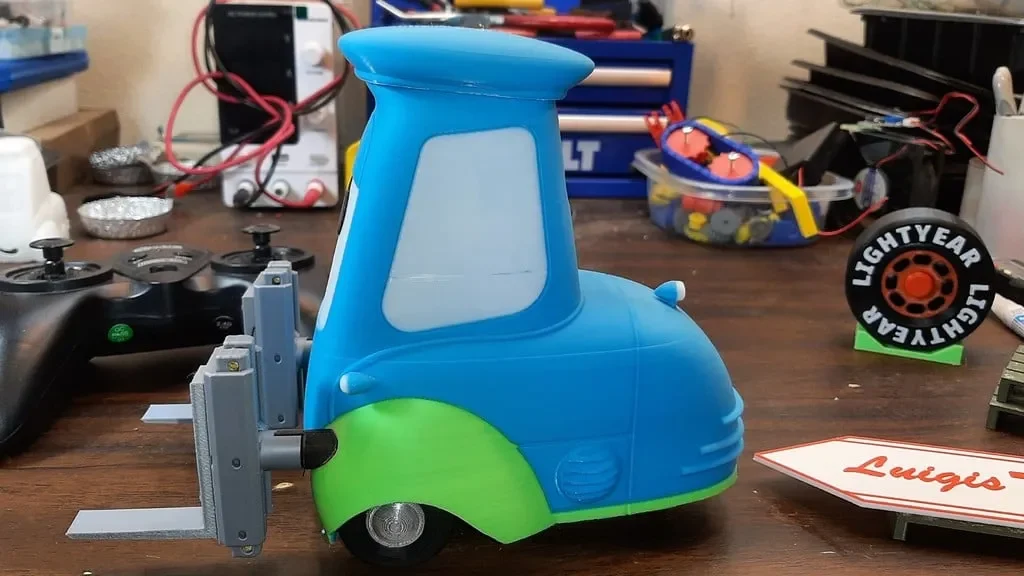

Это мой радиоуправляемый вилочный погрузчик Гвидо из фильма «Тачки». Есть рабочие вилки. В нем используются 3 мотор-редуктора N20. Два для привода колес и один для подъема и опускания вил. Колесные двигатели имеют напряжение 6 В, 30 об/мин, но можно использовать двигатели со скоростью 60 об/мин, если вы считаете, что они слишком медленные. Более медленные двигатели делают его более управляемым. Для подъема вил я использовал версию двигателя 6 В, 200 об/мин. Я использовал пульт HS06A-KCL. Я взял его с Алиэкспресс. Он поставляется с соответствующим приемником и может управлять тремя двигателями. Он предназначен для управления небольшими двигателями, а не сервоприводами для хобби. В данной версии пульта имеются джойстики управления танком. Есть еще одна версия с другой раскладкой стиков.

В��лы поднимаются и опускаются с помощью ходового винта в корпусе Гвидо. Ходовой винт перемещает блок, прикрепленный к веревке с каждой стороны. Струны, проходящие через трубки, которые прикрепляют вилки к основному корпусу, поднимают и опускают вилки. Струны направляются с помощью пары шкивов и латунных петель или люверсов к направляющим, к которым прикреплены вилки. Я не хотел, чтобы моторы останавливались в конце хода вилки, поэтому я внедрил в конструкцию проскальзывающую муфту. Этот механизм может быть сложно собрать, поэтому я сделал несколько инструментов для выравнивания, чтобы упростить задачу.

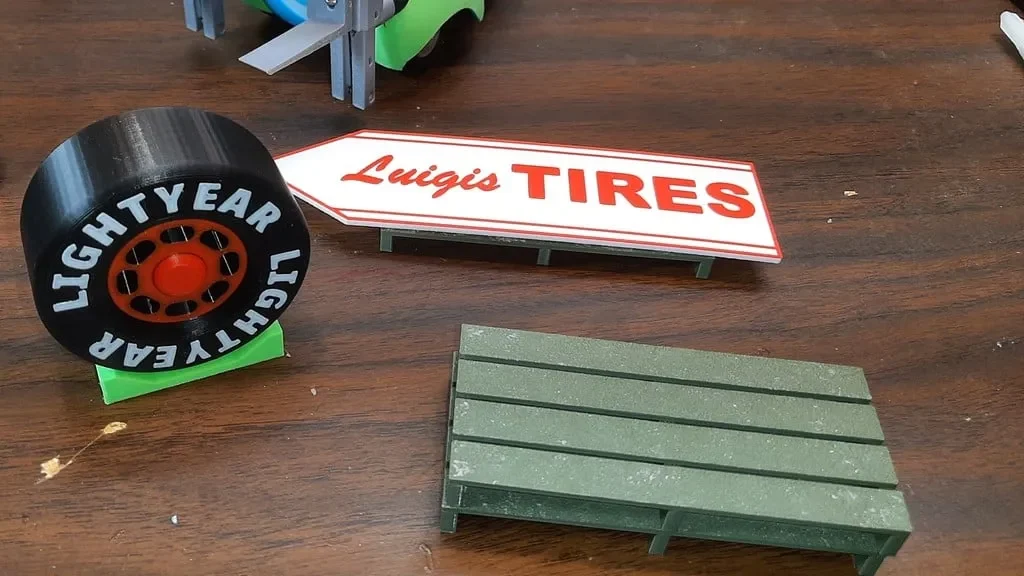

Я также включил пару аксессуаров, с которыми он сможет играть. Колесо, знак и поддон.

Необходимый крепеж: латунные втулки 3/16" см. видео 4 шт. латунный стержень 3мм Х 15мм Уплотнительные кольца для колес HF комплект 217 P30, OD 36.7, ID 29.7, SEC 3.5 пружины из комплекта HF

Строка. Я использовал жало от одной из этих катушек со значками, но подойдет зубная нить или любая трудно растягивающаяся веревка.

Винты 3 мм разной длины. Я использую набор винтов с Amazon под названием «iexcell 125 шт. M3 x 8/10/12/16/20, набор болтов из нержавеющей стали 304 с шестигранной головкой и полукруглой головкой».

переключатель www.amazon.com/Position-Breadboard-Electronic-Miniature-SlideSwitch/dp/B09R43HCY3/ref=psdc_306596011_t1_B07RTJDW27

шарикоподшипник хвостового колеса 9,525 мм 3/8 дюйма

Пульт дистанционного управления HS06A-KGL с Алиэкспресс

Мотор-редукторы N20 30 об/мин или 60 об/мин для ведущих колес 200 об/мин для двигателя подъема

3 держателя батарейки АА

магниты диаметром 6 мм и толщиной 3 мм.
