Корпус для радио ESP32

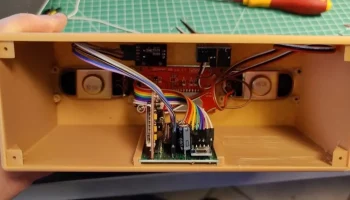

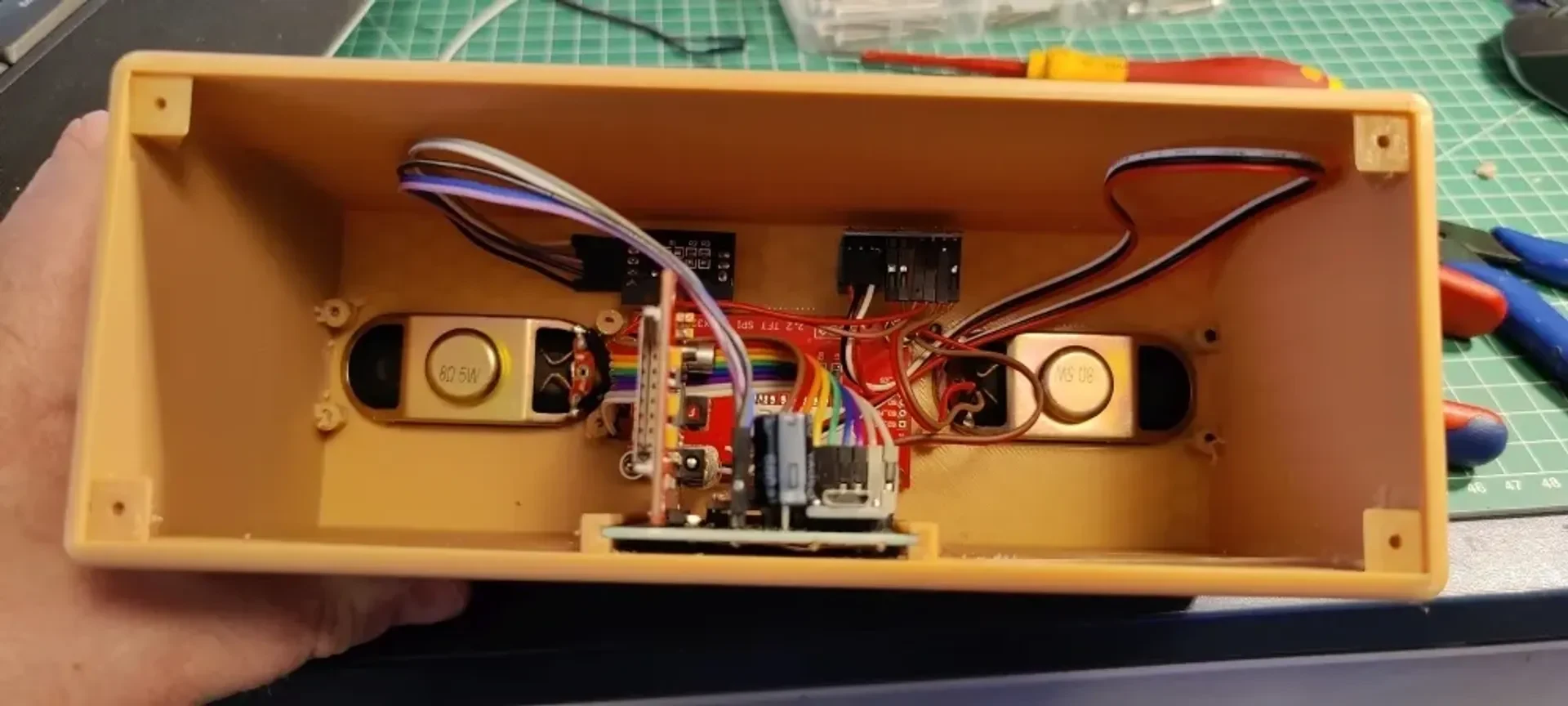

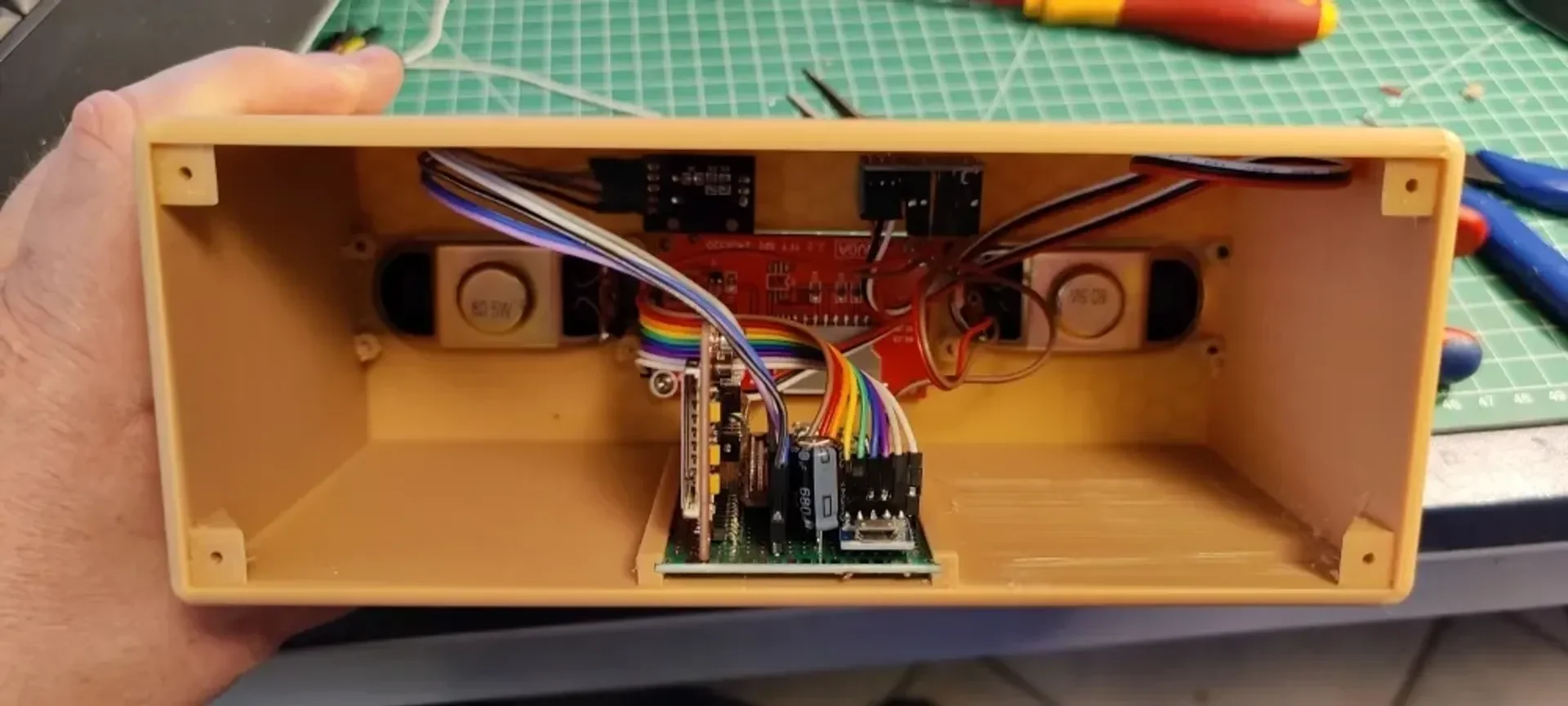

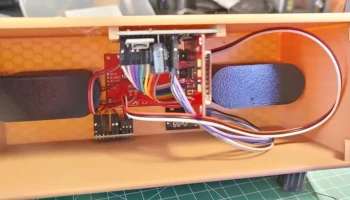

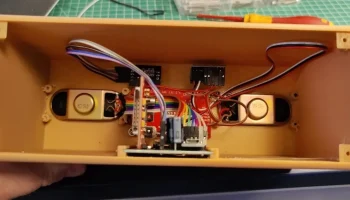

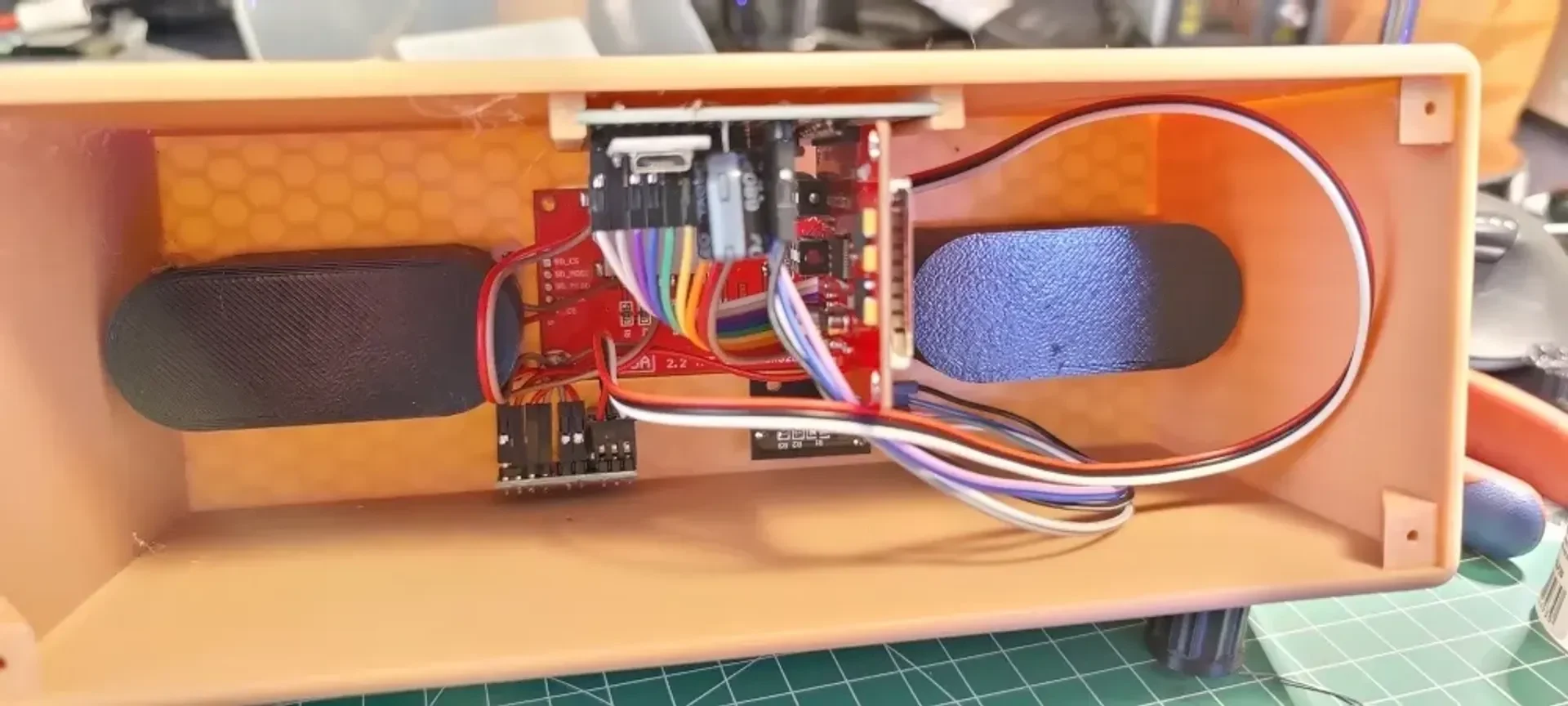

Я построил радио ESP32 (https://github.com/Edzelf/ESP32-Radio) на перфорированной плате размером 70x50 мм.

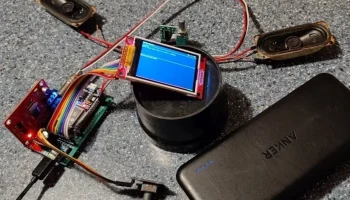

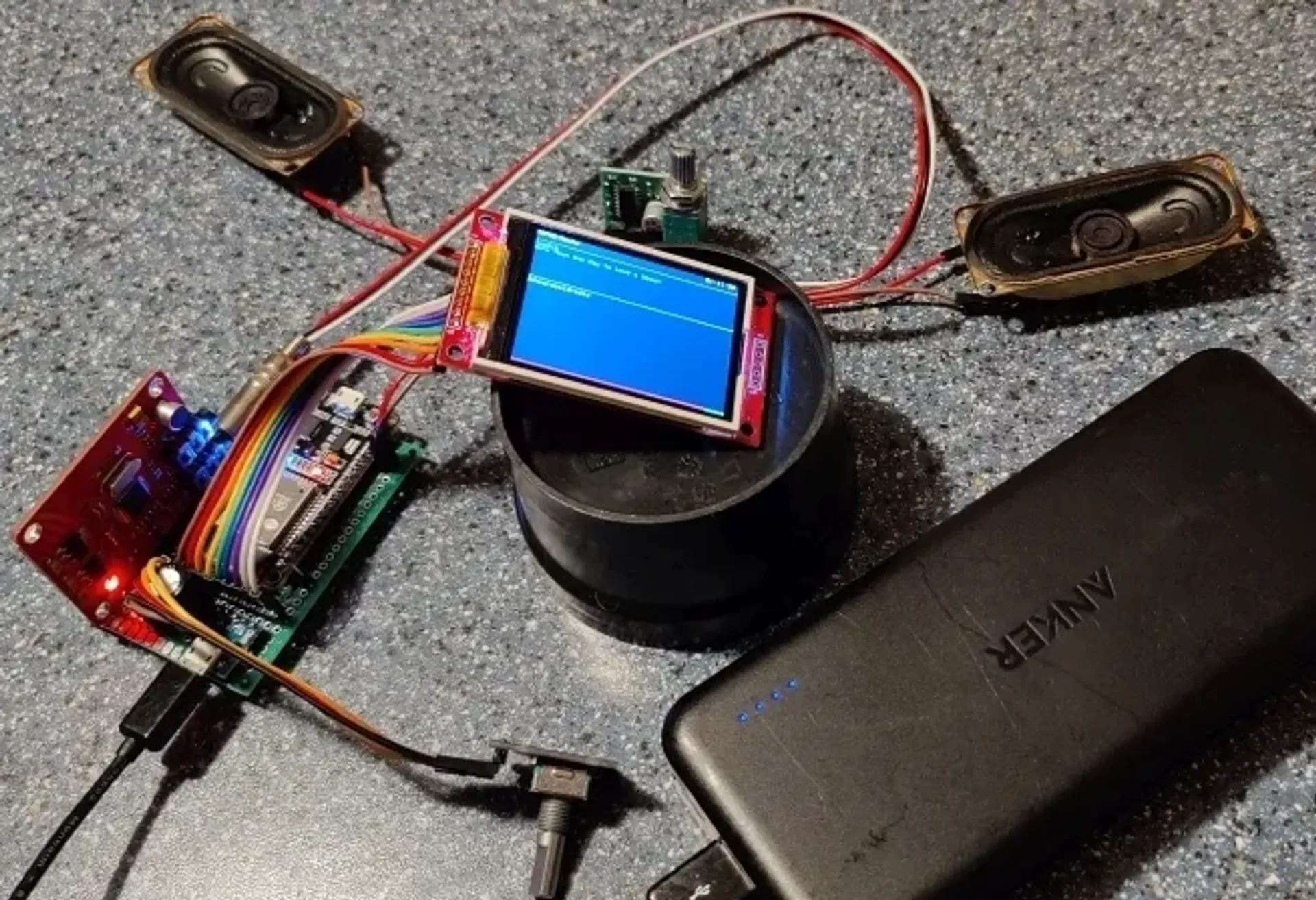

Были использованы следующие ключевые компоненты:

Динамики www.aliexpress.com/item/4000127737256.html?spm=a2g0s.9042311.0.0.22f54c4devAQBT

Декодер MP3 VS1053B www.aliexpress.com/item/32809457097.html?spm=a2g0s.9042311.0.0.27424c4dQavbli

Перфорборд (70х50) www.aliexpress.com/item/32588853051.html?spm=a2g0s.9042311.0.0.27424c4d87npFC

Усилитель звука www.aliexpress.com/item/32947566785.html?spm=a2g0s.9042311.0.0.27424c4d87npFC

ESP32 30 контактов www.aliexpress.com/item/32864722159.html?spm=a2g0s.9042311.0.0.27424c4d2KJadN

Порт микро-USB www.aliexpress.com/item/32838750325.html?spm=a2g0s.9042311.0.0.27424c4dYuC8OP

2,2-дюймовый TFT-экран www.aliexpress.com/item/4000502419587.html?spm=a2g0o.productlist.0.0.6af29dfcDhAsys&algo_pvid=9c3ac323-f9c0-4bf1-90d4-f2b7ba0ab5f4&al go_expid=9c3ac323-f9c0-4bf1-90d4-f2b7ba0ab5f4-5&btsid=0b0a0ac216032207862953698ec355&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Любой поворотный энкодер с щелчком мыши в стиле Arduino.

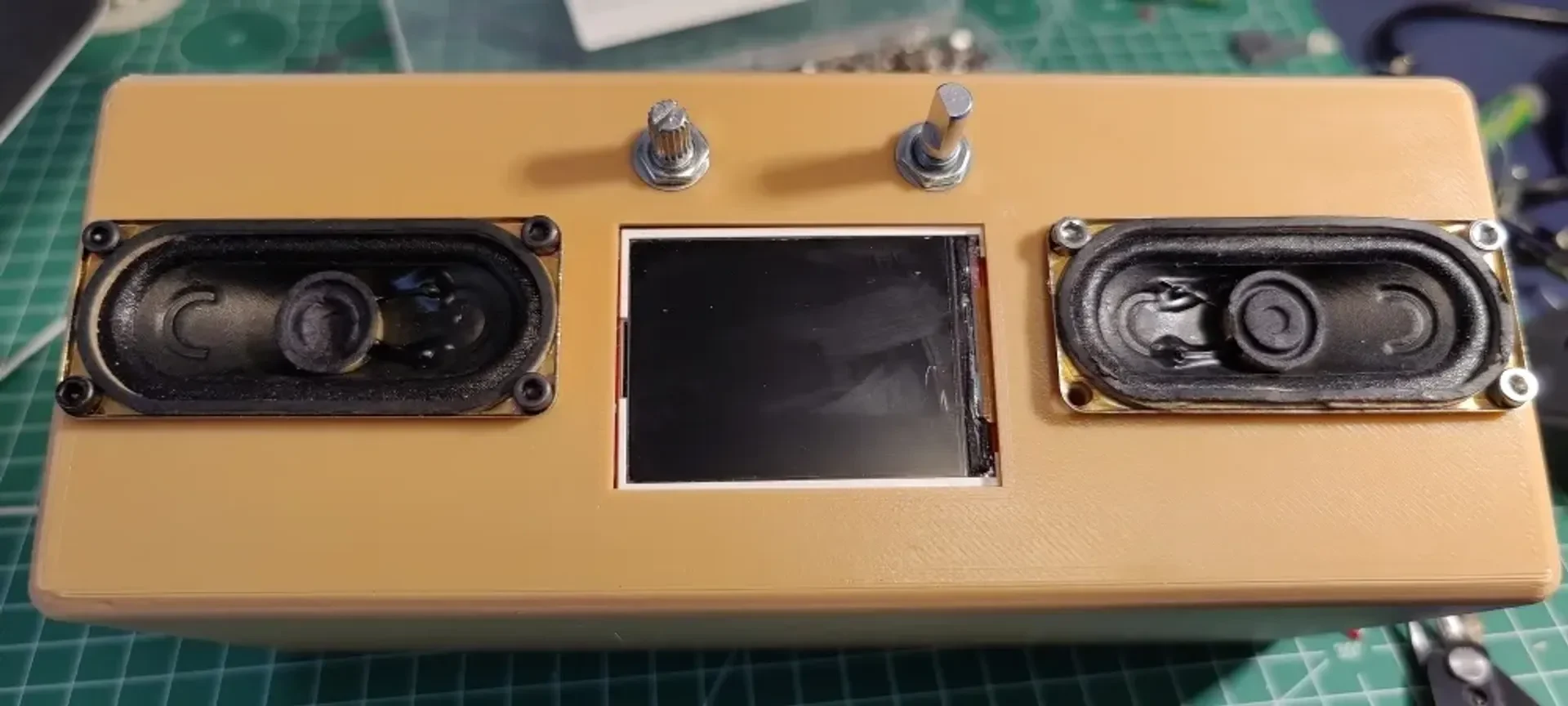

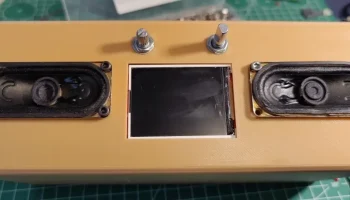

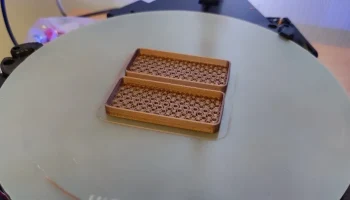

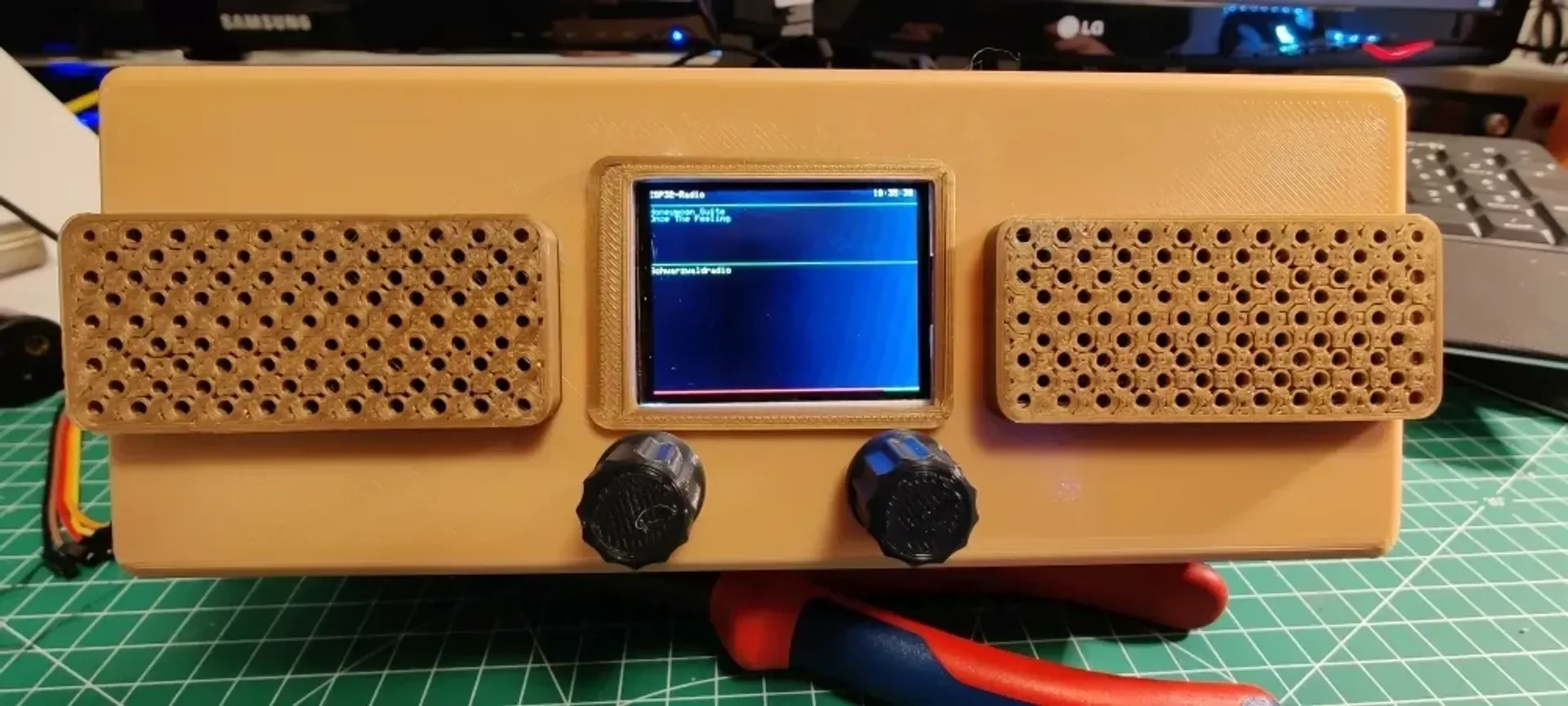

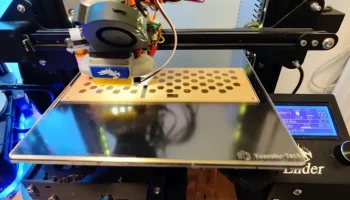

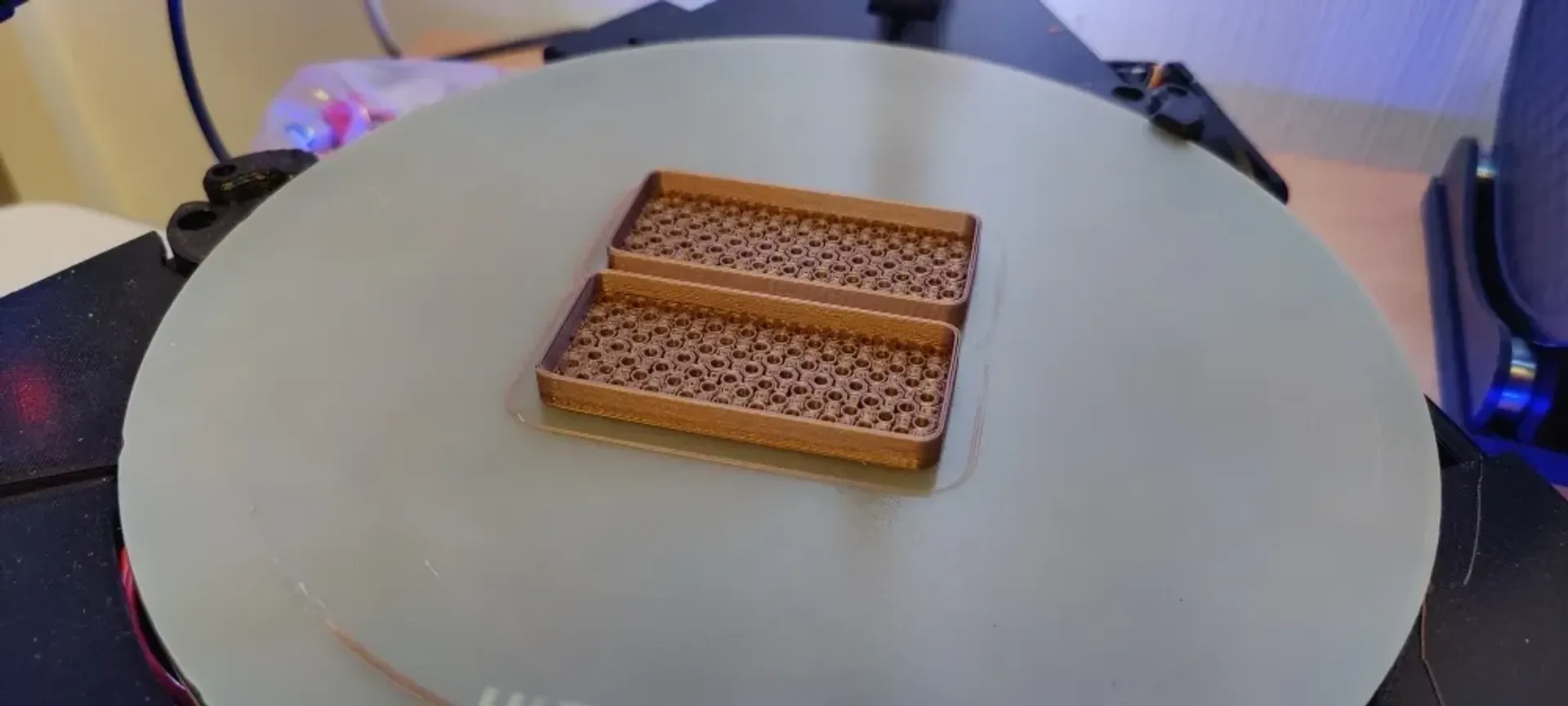

Решетки динамиков, лицевая панель дисплея и резонансные банки приклеив��ются на место суперклеем. Остальные скрепить винтами М3. Рекомендуется предварительное нарезание!

Выберите любой стиль ручки по вашему вкусу

Файл OpenSCAD, как всегда, включен для легкой адаптации к вашим личным потребностям.

Приятного прослушивания музыки!

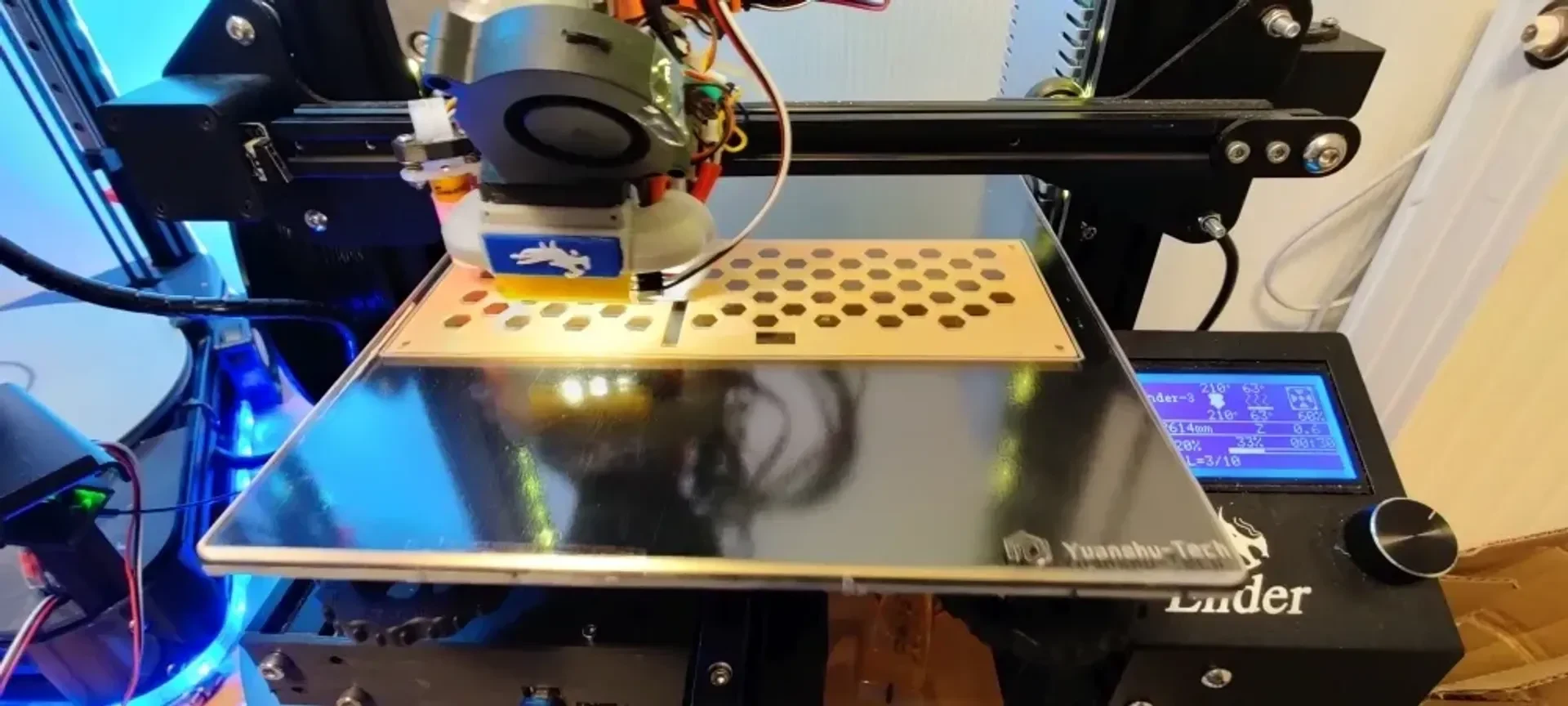

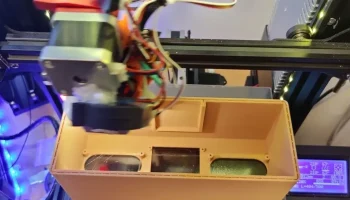

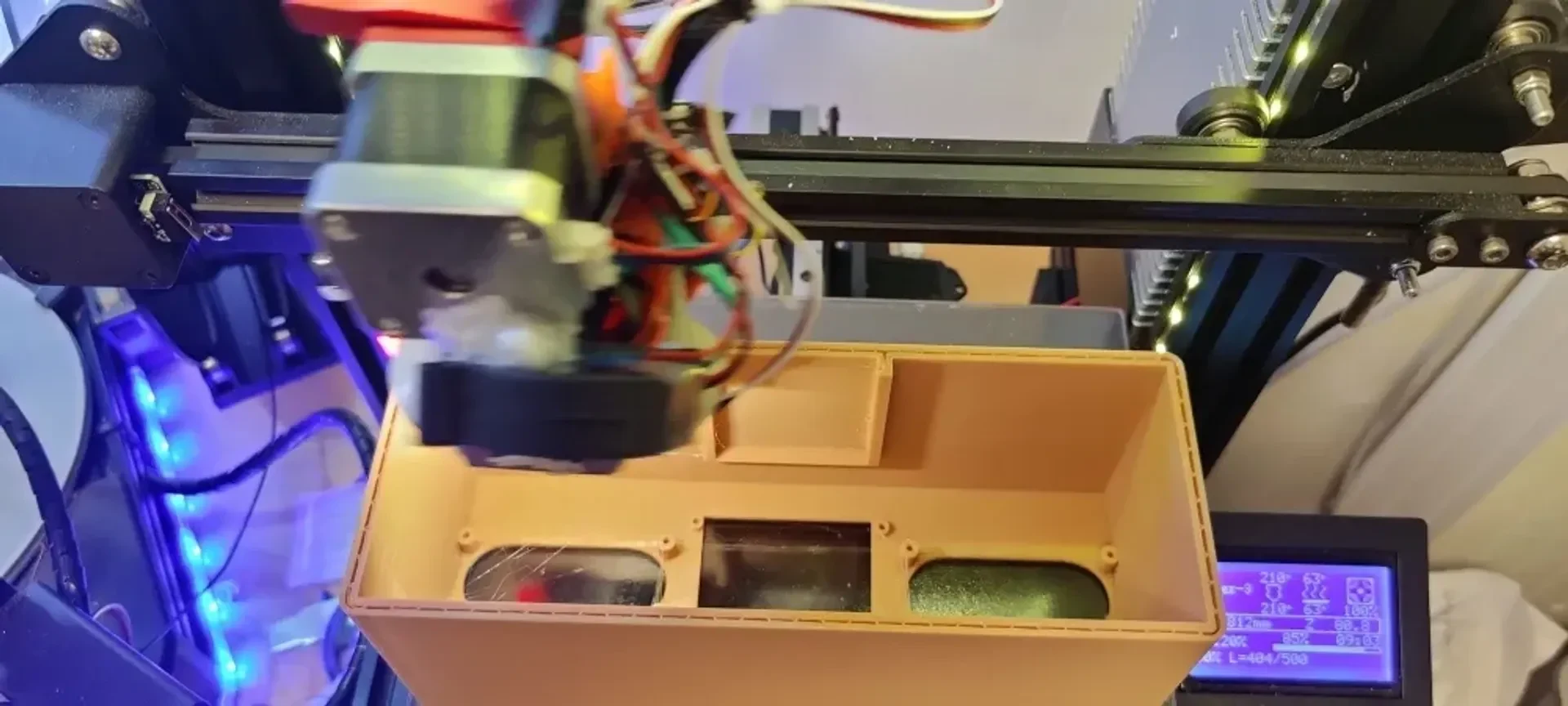

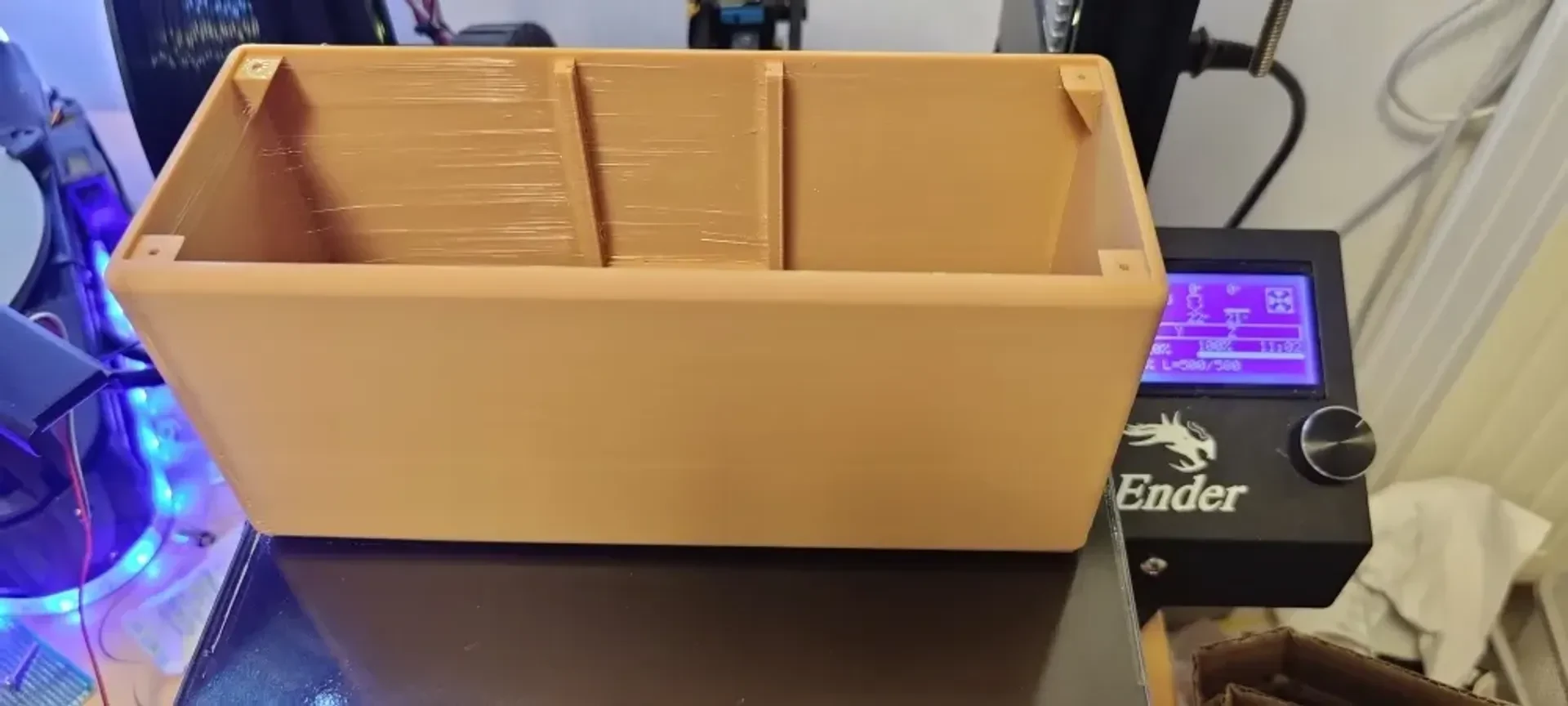

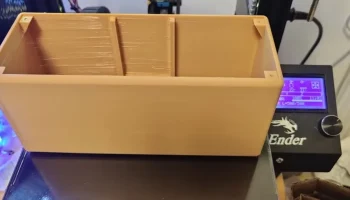

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

10

Нить: Noyes PLA деревянная, бронзовая, черная.

Примечания:

Перезагрузить из-за того, что Thing не отображается
