Средневолновый детектор-радио в стиле ретро

Радиодетекторная технология старой школы сочетается с 3D-печатью 21 века. Это простой в сборке и использовании радиодетектор средневолнового диапазона. И да — он работает без батареек (только используя передаваемую радиоэнергию).

Этот проект мы разработали для детского дня в нашем радиоклубе. Его интересно собирать и использовать — независимо от того, 9 вам или 99 лет!

Для большинства самых популярных станций в Европе вам понадобится около 28 витков, что дает импеданс 50-180 мкГн. Диапазон частот составляет примерно от 550 кГц до 1100 кГц.

Инструкции

Вещи, которые вам понадобятся

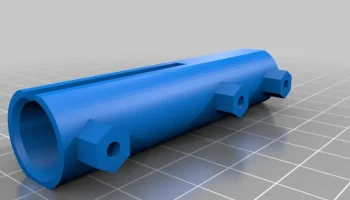

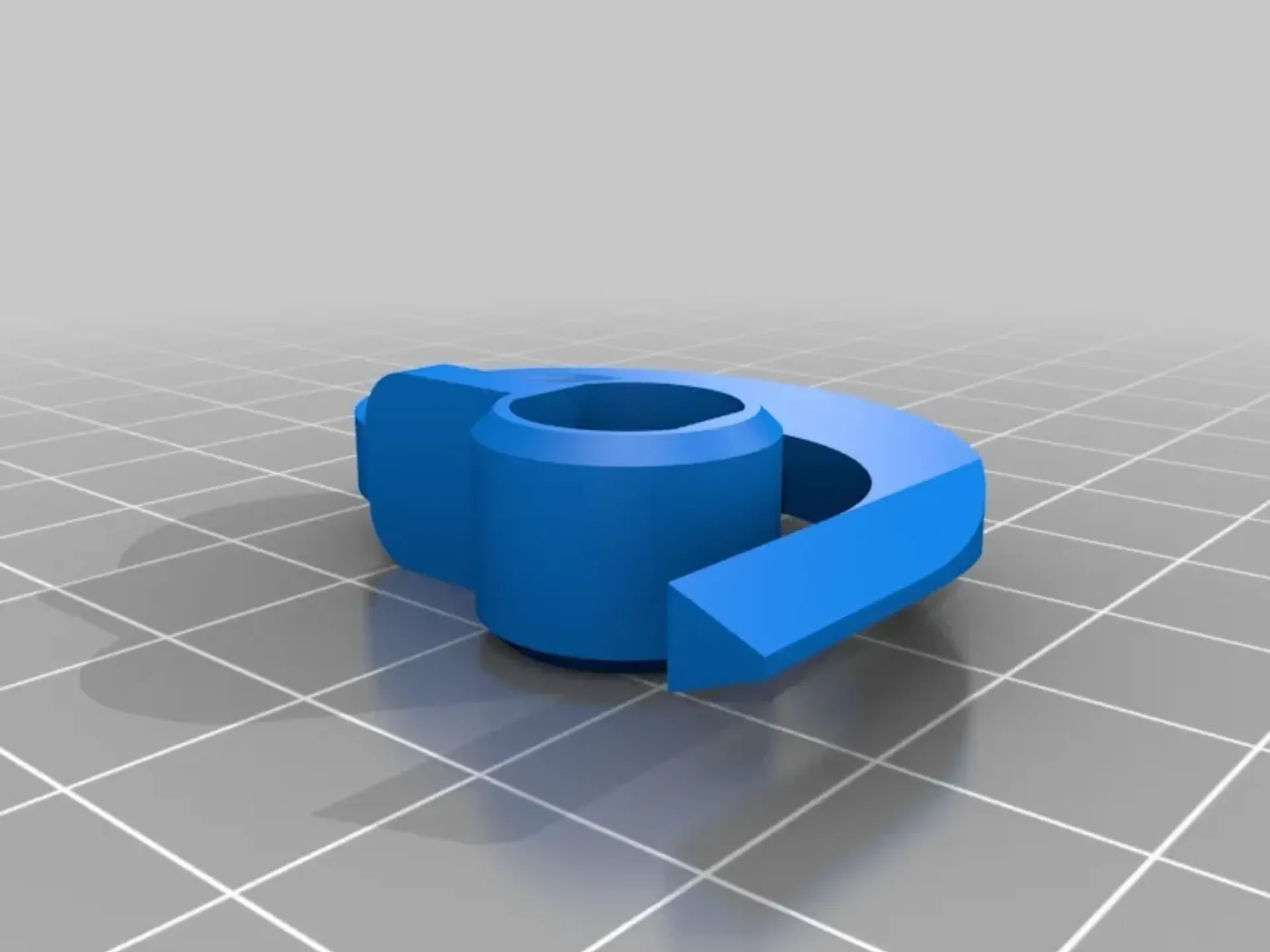

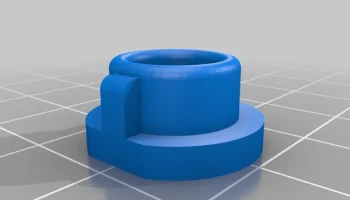

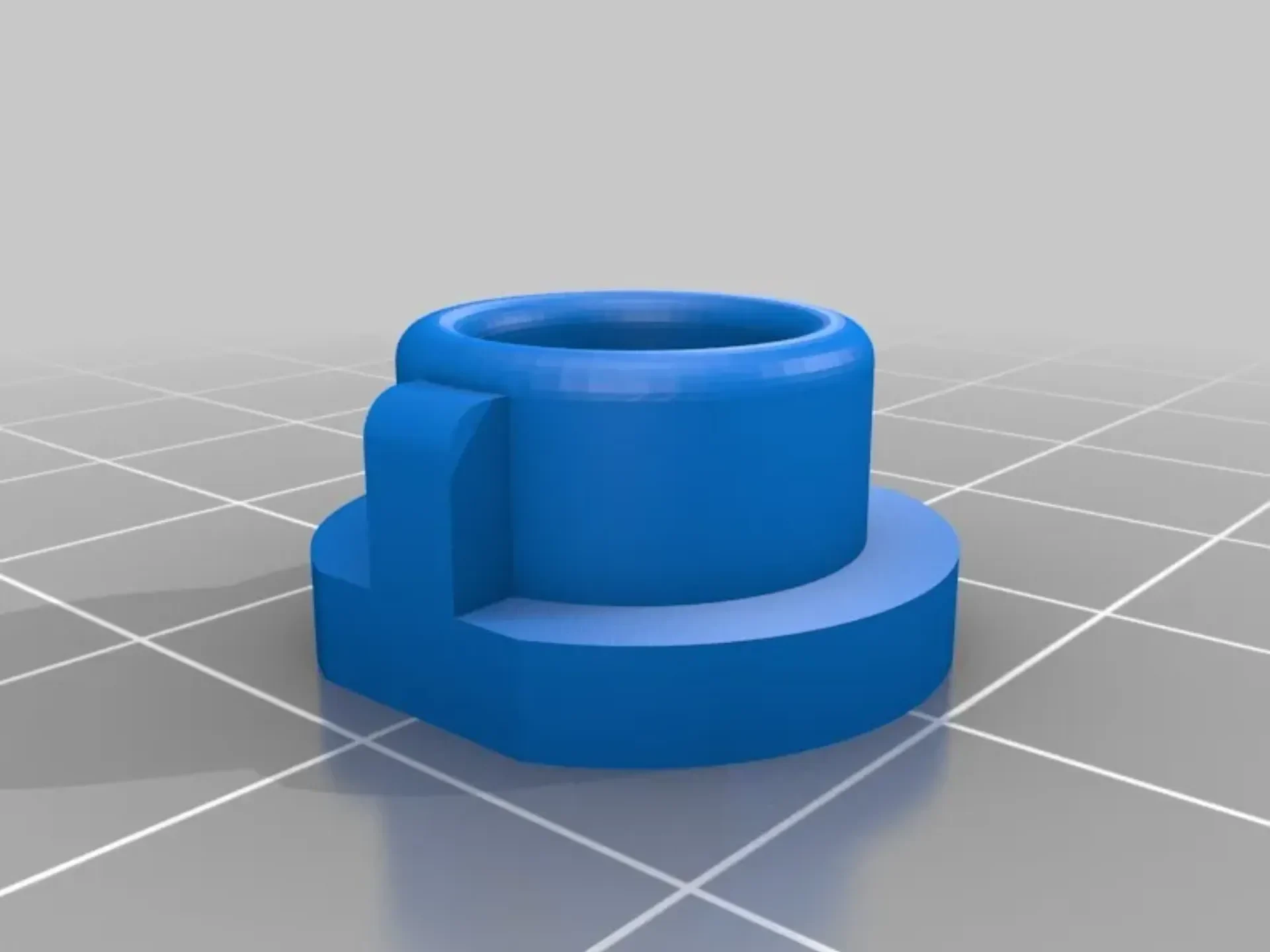

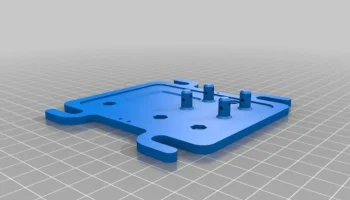

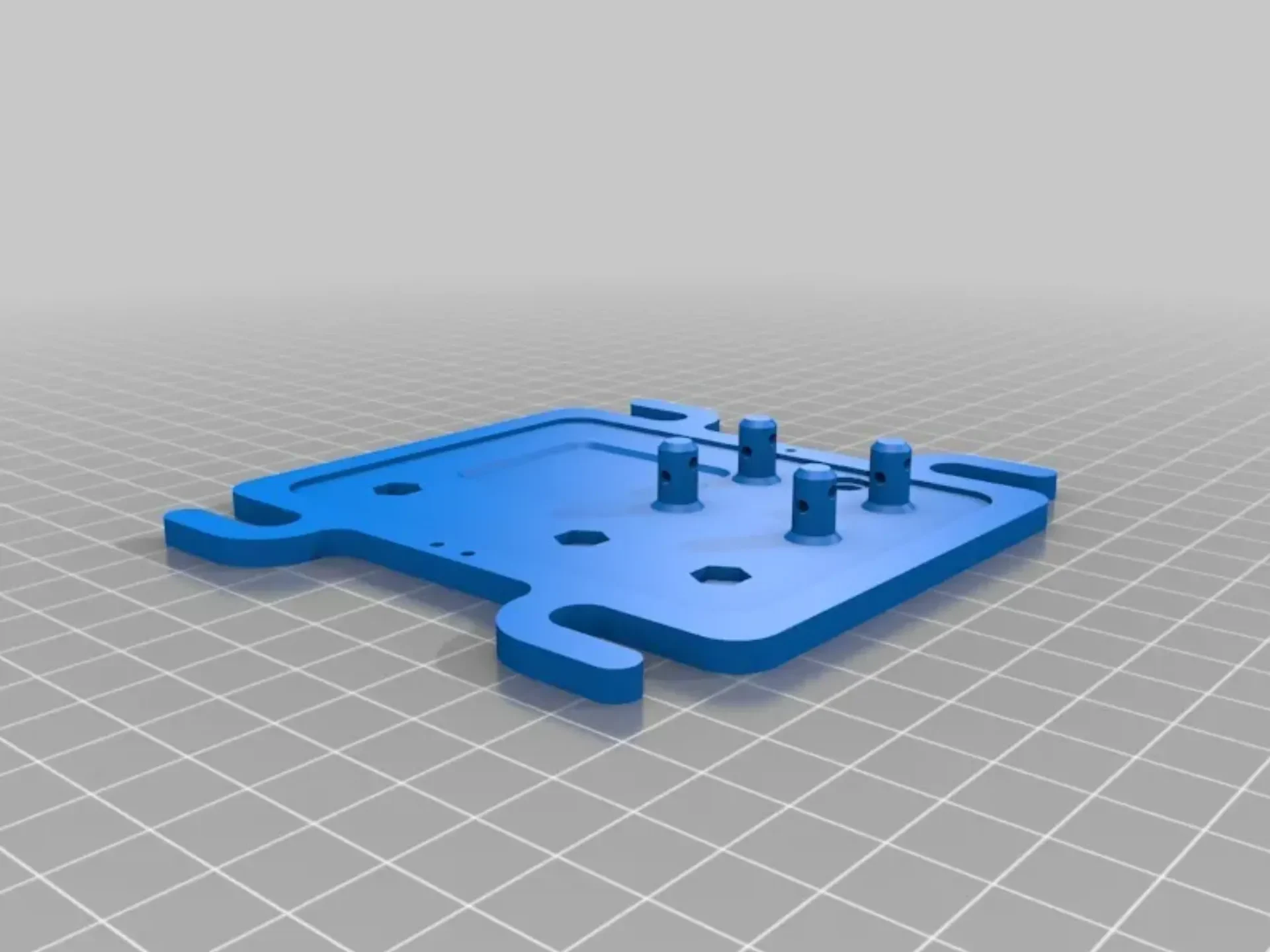

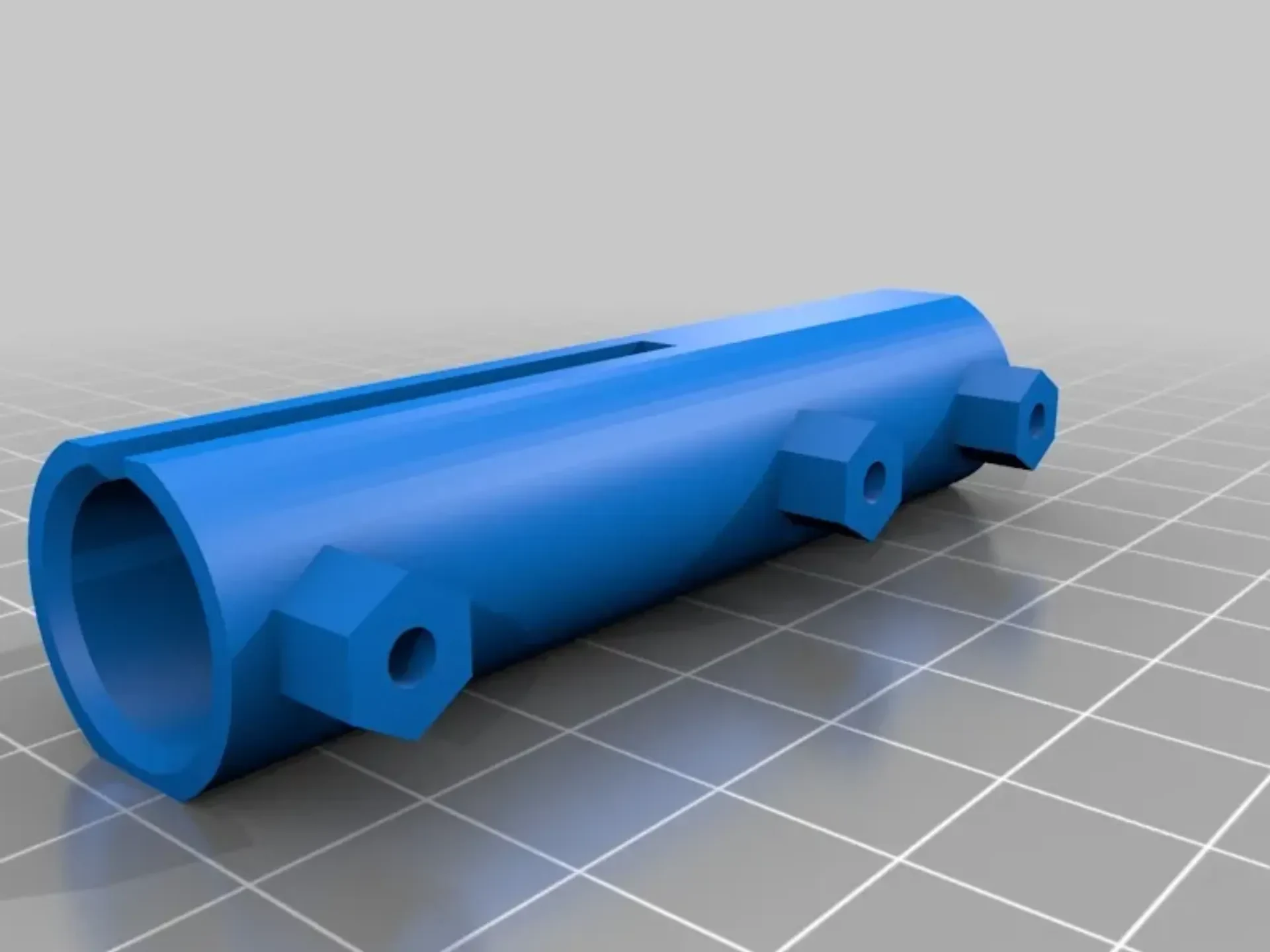

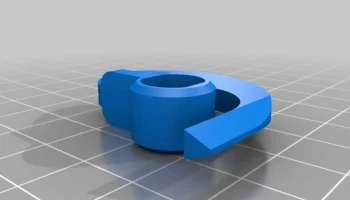

1 набор печатных деталей (корпус катушки, шасси, слайдер и крышка)

1 ферритовый стержень (стандартный тип с двумя плоскими сторонами), длина: 4 см (1,57 дюйма)

1 диод (германиевый тип) АА 112 или аналогичный

1x керамический конденсатор 470 пФ

1x кристаллический наушник (очень высокое сопротивление около 2000 Ом)

30 м / 98 футов лакированного медного провода 0,4 мм / AWG 26 для подключения антенны и заземления.

Руководство по строительству

Вставьте ферритовый стержень в слайдер (обычно клей не требуется, но если слайдер затянут слишком туго, можно поместить его в горячую воду).
Попробуйте вставить феррит в корпус катушки и убедитесь, что он скользит плавно. Используйте файл, чтобы расширить его.
Наденьте крышку, чтобы предотвратить потерю или повреждение ферритового стержня.
Намотайте 28 витков лакированного медного провода диаметром 0,4 мм на корпус катушки и оставьте свободным около 10 см для подключения катушки.

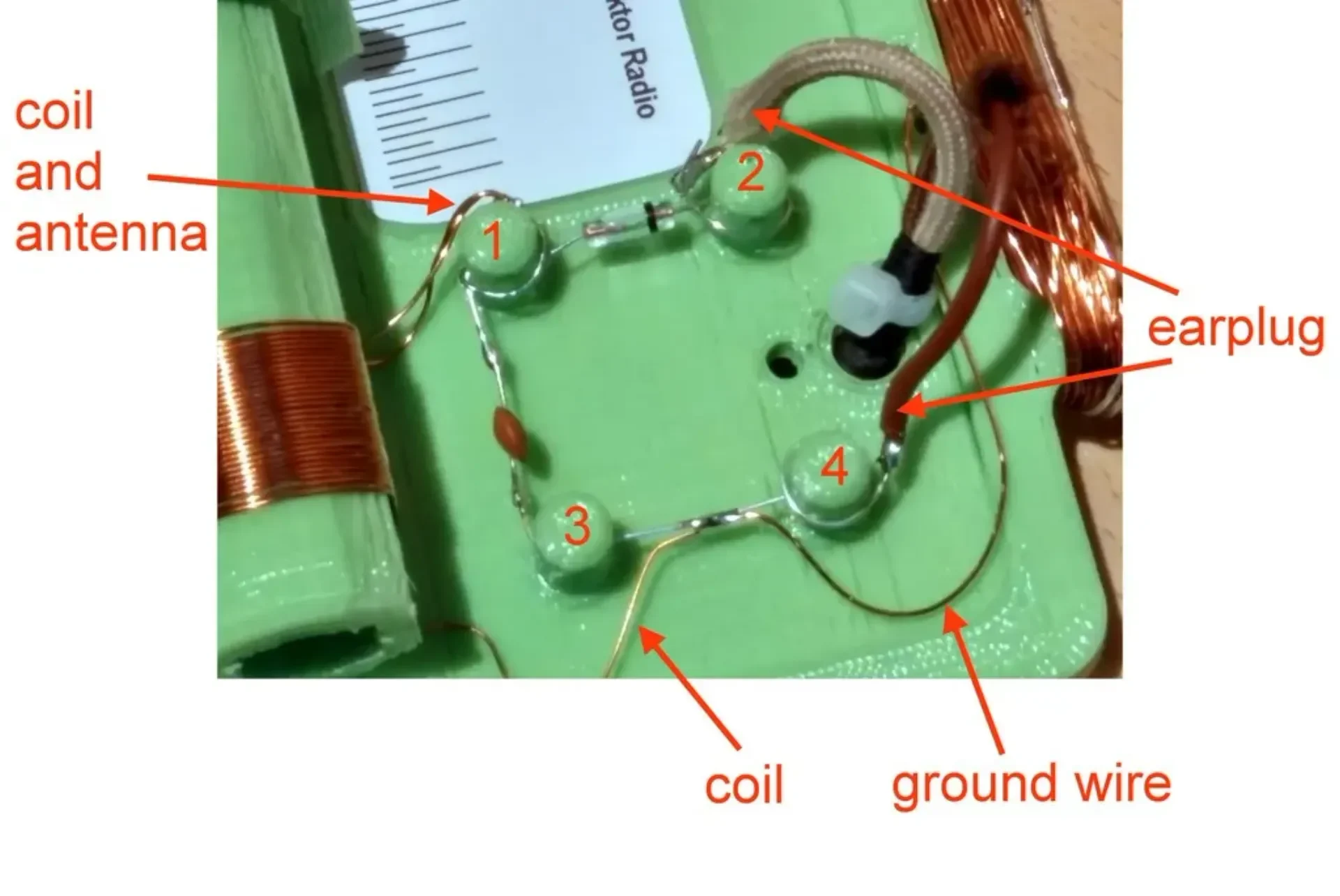

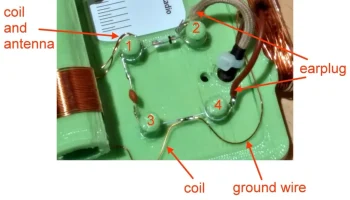

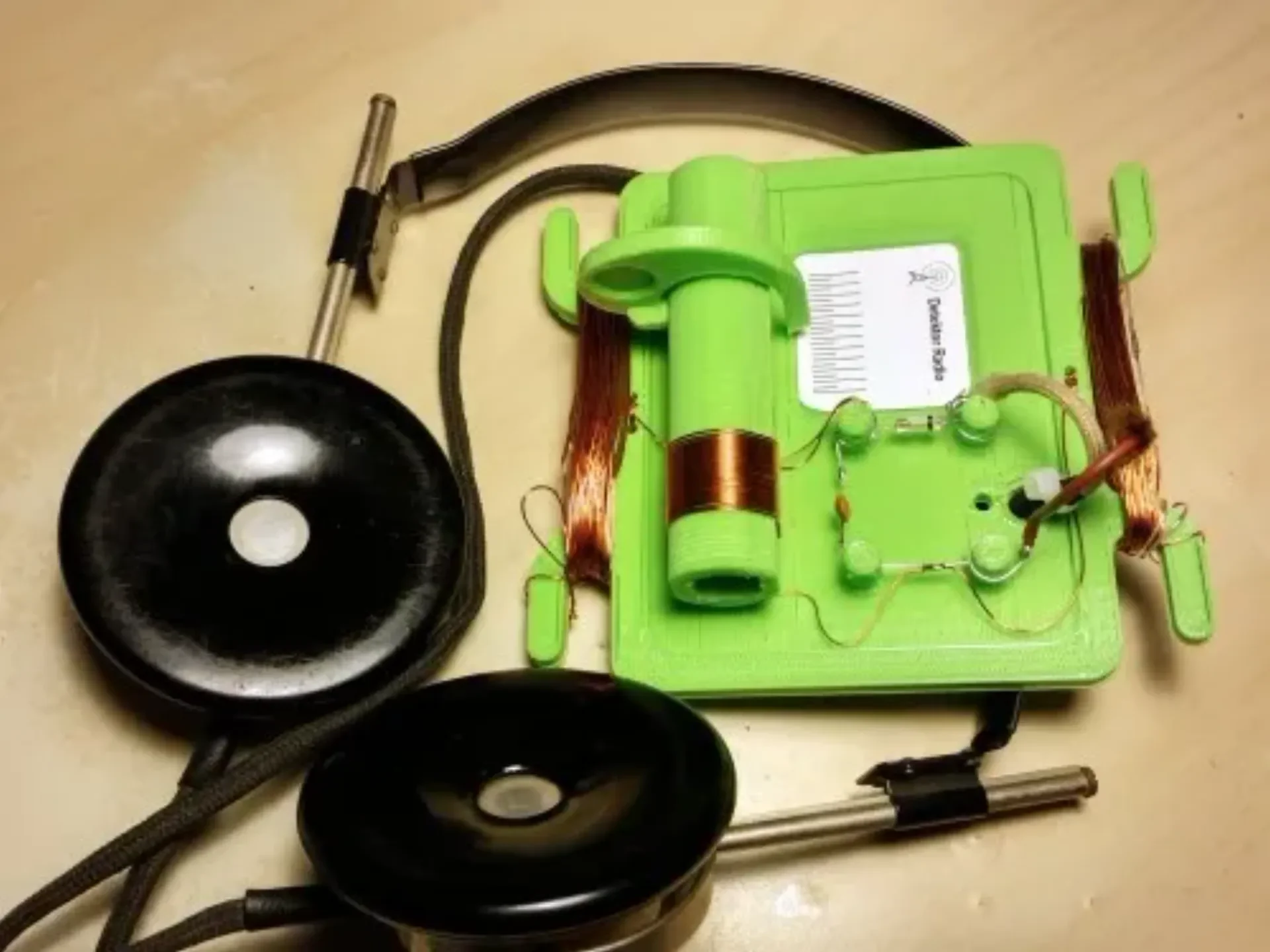

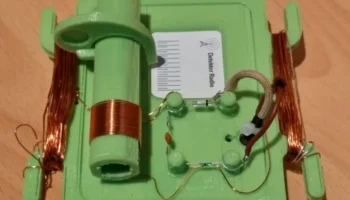

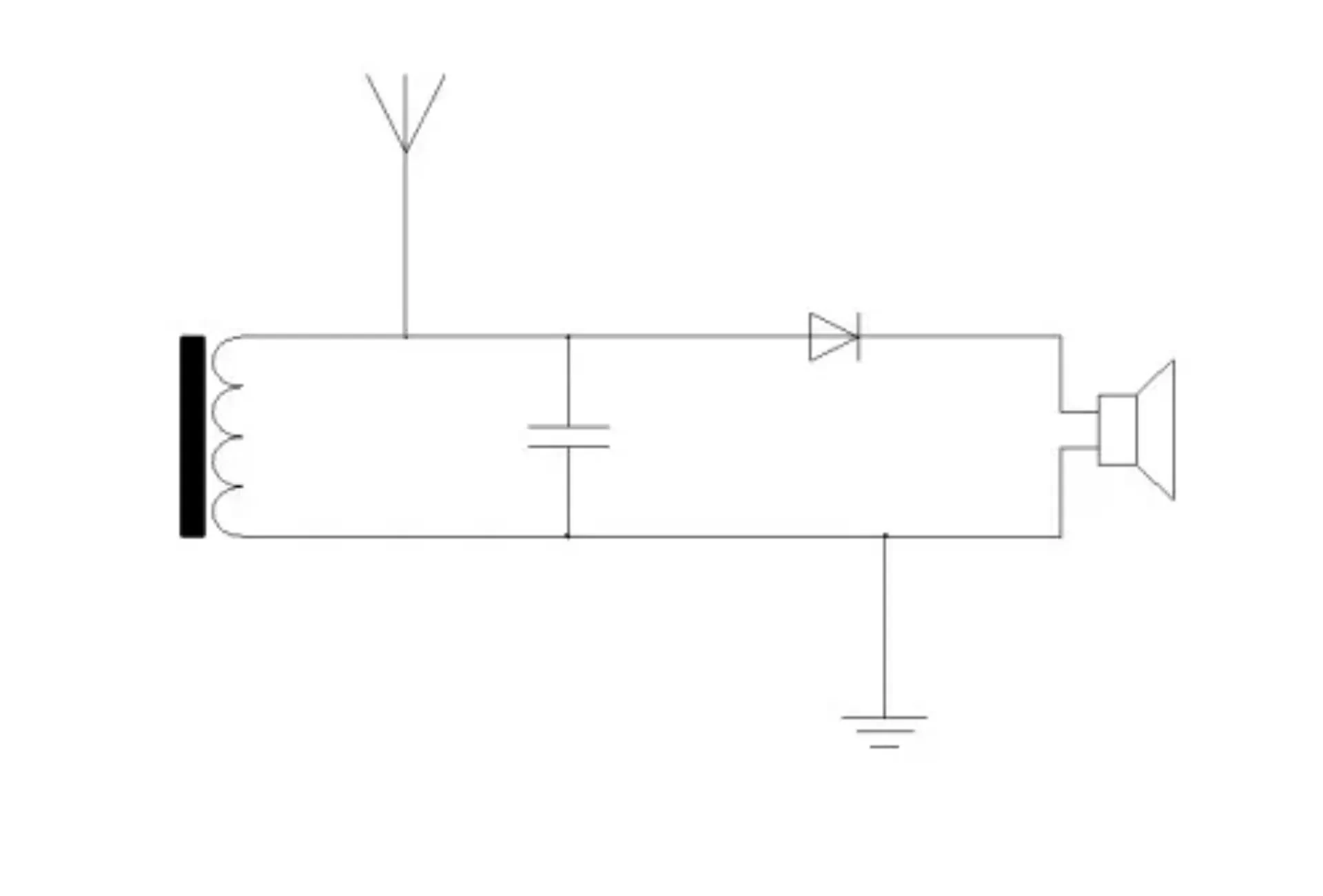

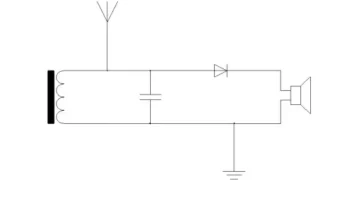

Добавьте диод (черное кольцо направлено в сторону от катушки) и конденсатор на шасси (как на фотографиях).
Добавьте катушку в шасси, зачистите два провода и соедините (намотайте или припаяйте) их с диодом и конденсатором.
Зачистите концы двух проводов наушников и соедините их со свободным концом диода (сторона с черным кольцом) и конденсатором.
Поверните около 20 м лакированного медного провода на шасси (сторона, близкая к катушке) в качестве антенного провода. Вы можете использовать два маленьких отверстия, чтобы создать облегчение натяжения. Зачистите конец на шасси и подключите его к углу диода/конденсатора.
Поверните около 10 м лакированного медного провода на корпусе (сторона от катушки) в качестве заземления. Вы можете использовать два маленьких отверстия, чтобы создать облегчение натяжения. Зачистите оба конца и подсоедините сторону корпуса к конденсатору.
Если хотите, приклейте в яму наклейку или лист бумаги и используйте его в качестве масштаба.

Вот и все!

Первый контакт

Вытяните антенну и подсоедините заземляющий провод к заземленному устройству, например радиатору центрального отопления, водопроводному крану или колышку палатки, когда вы находитесь на улице.! НИКОГДА не подключайтесь к розетке!

Используйте ползунок, чтобы найти станцию. Послушайте и отметьте частоту на шкале.

Получайте удовольствие о�� сборки и использования собственного радиодетектора.
