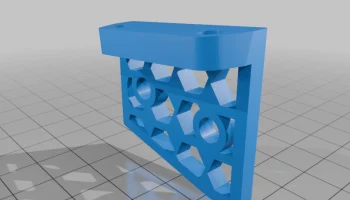

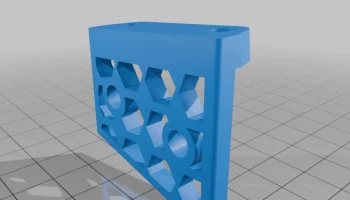

Верхнее крепление для радиолюбителей Subaru (Icom 2730A)

Subaru Верхнее крепление для любительской радиостанции (Icom 2730A)

Транспортные средства, которые подходят:

Аутбэк 2015-2017 гг. Возможно также 2018 и 2019 гг.
Форестер: 2014-2016 гг.

ВНИМАНИЕ: Я не несу ответственности за любой ущерб вашему автомобилю. Этот проект навсегда изменит вашу потолочную консоль. Следует также отметить, что работа над этим все еще находится в стадии разработки, и в будущем дизайн может быть обновлен.

Выбор нитей

ASA (рекомендуемый выбор)
ABS (хорошо, но без устойчивости к ультрафиолетовому излучению)
PETG (будет работать в холодном климате. Не рекомендуется)
НОАК (не рекомендуется)

Необходимые детали:

(x8) Тепловые вставки M4x4 {https://a.co/d/f7s3vjW}
(x8) M4x12 {https://a.co/d/0YvKaQS}
(x4) Низкопрофильный M3x10 с гайками {https://a.co/d/efjJKrg}
(x1) Кронштейн Icom 2730a (обычно входит в комплект радиоприемника) {https://a.co/d/9fItj4G}
Рекомендуется ASA Filiment.

Необходимые инструменты:

Паяльник (для тепловых вставок)
Сверла
Дрель
Philips и/или шестигранные отвертки

Инструкции:

После печати всех деталей возьмите основной корпус, поместите монтажный кронштейн Icoms посередине и закрепите его с помощью болтов и гаек x4 M3 с другой стороны. (Если на вашем 2730A не установлены магниты, вам придется их установить.)
Затем возьмите головку радиоприемника и вставьте ее, чтобы обеспечить посадку. Он должен зафиксироваться на месте и его нельзя будет выдернуть. Поскольку этот отпечаток требует подгонки, возможно, потребуется исправить калибровку вашего принтера. Если он слишком тугой, то можно попробовать немного увеличить деталь.
Теперь вы можете достать потолочную консоль из автомобиля и снять ее, потянув вниз. Вам придется удалить несколько заглушек.
Затем можно аккуратно поддеть дверцу солнцезащитного стекла сбоку. Оно должно выскочить. Затем снимите резиновый выступ и шестерню сбоку, закрутив два винта. После этого у вас должен остаться чистый кубик.
Вставьте основной корпус и убедитесь, что он хорошо прилегает. Обратите внимание на сторону, на которой находится квадратное отверстие, и просверлите отверстие достаточно большого размера, чтобы провести провод связи RJ12 через корпус потолочной консоли за квадратным вырезом.

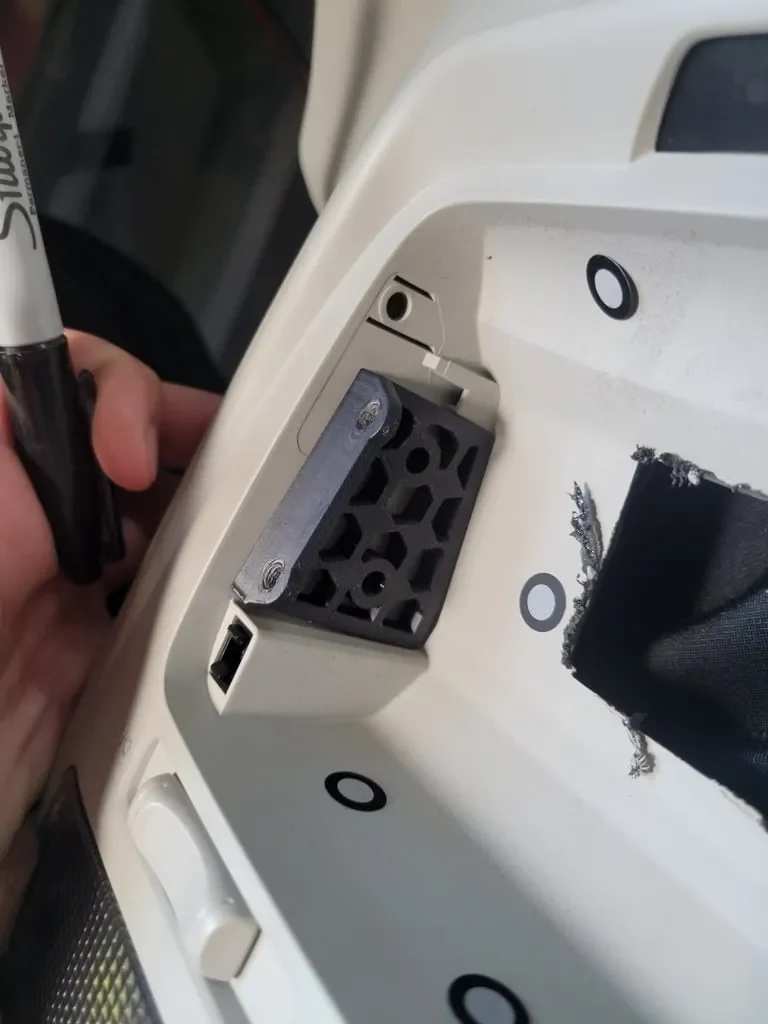

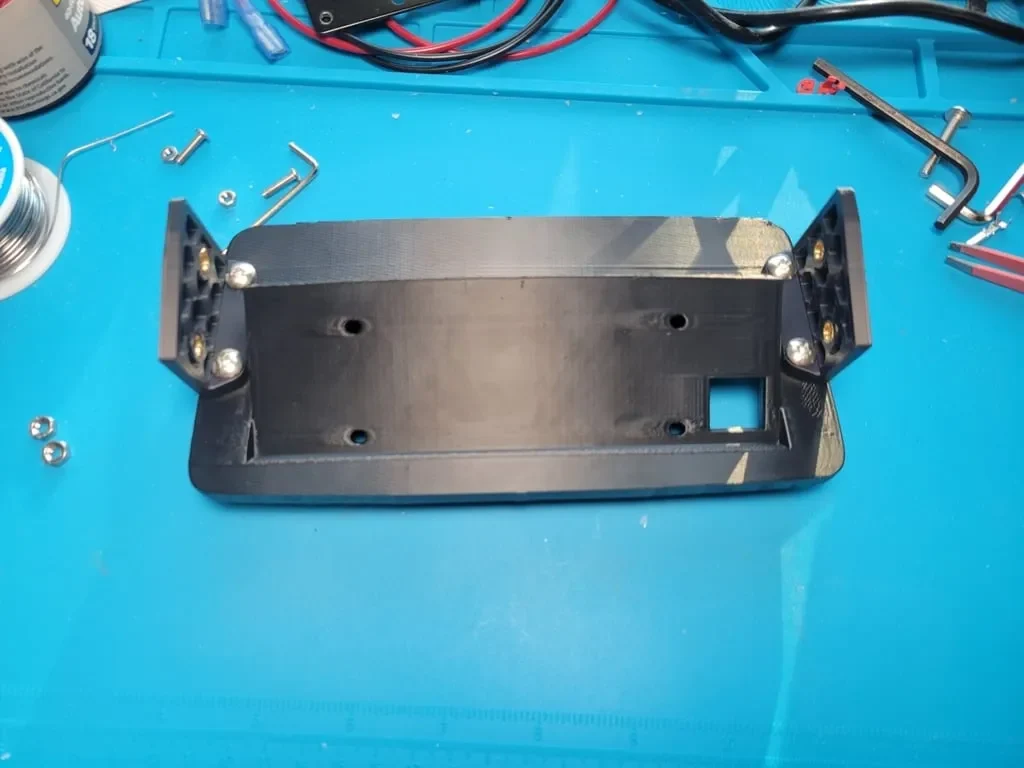

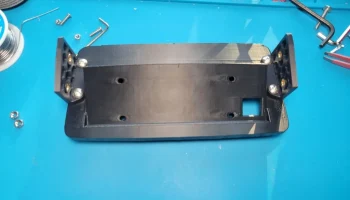

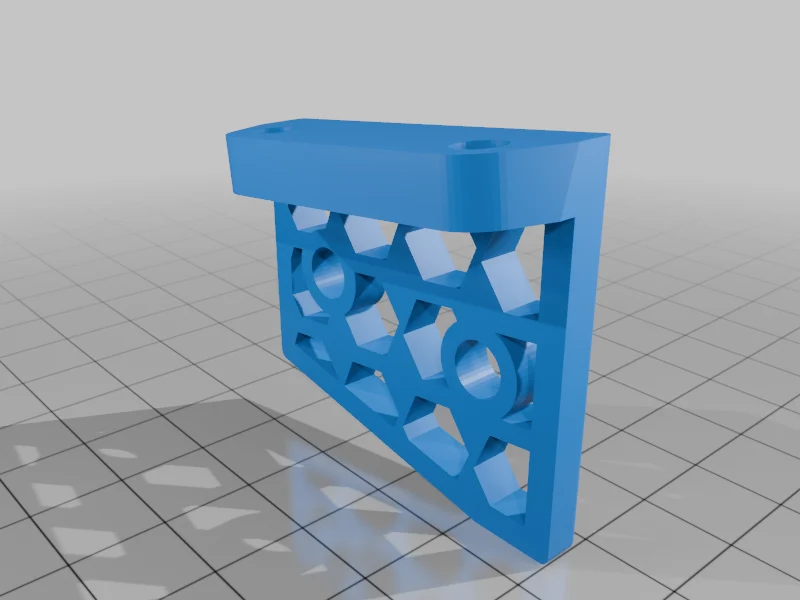

Выньте основной корпус и вставьте одну из ножек на ту сторону, где они подходят. Затем возьмите маркер и отметьте отверстия для винтов. Сделайте это для обеих ног.
Теперь просверлите отверстие немного большего размера, чем необходимый болт, в том месте, где вы отметили на консоли.

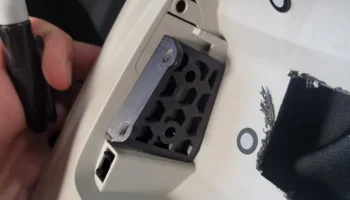

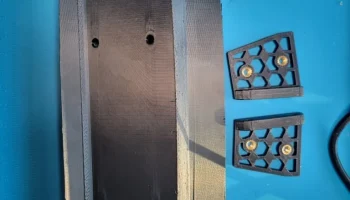

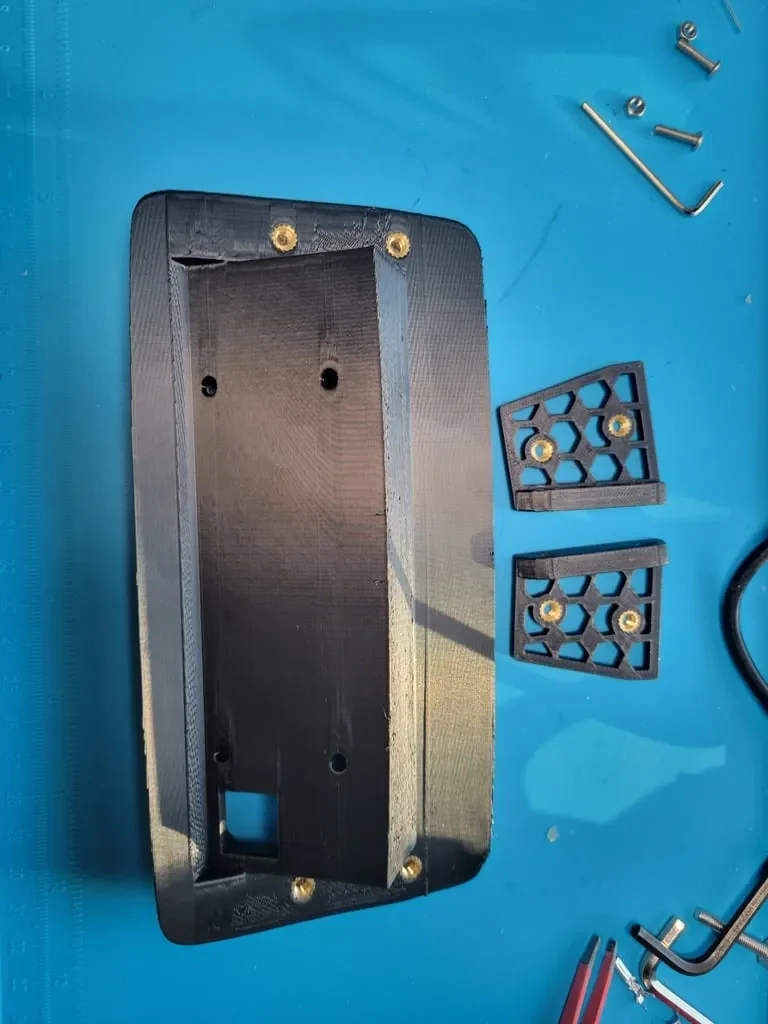

Теперь вы можете вставить в проект тепловые вставки x8. x4 должны войти в заднюю часть основного тела, а остальные x4 — в ноги. по 2 шт. на каждую ножку.(Лучше положить на внутреннюю часть ножек, чтобы их нельзя было вытащить)
Теперь можно взять болты М4 x4 и прикрепить ножки к основному корпусу.
Теперь вставьте сборку в отсек потолочных консолей и с помощью других болтов x4 M4 вкрутите по бокам нагревательные вставки на ножках через просверленные вами отверстия. Эти отверстия, возможно, придется просверлить большего размера, если отверстия вообще отсутствуют.
Предполагая, что вы протянули провод связи вверх по стойке A и к потолочной консоли, теперь вы можете взять верхнюю консоль и пропустить провод через квадратное отверстие, переустанавливая консоль в потолок.

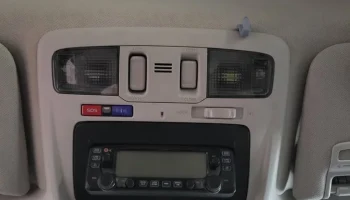

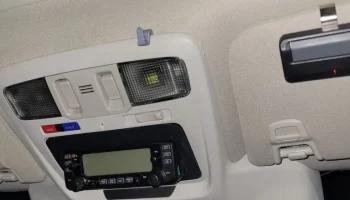

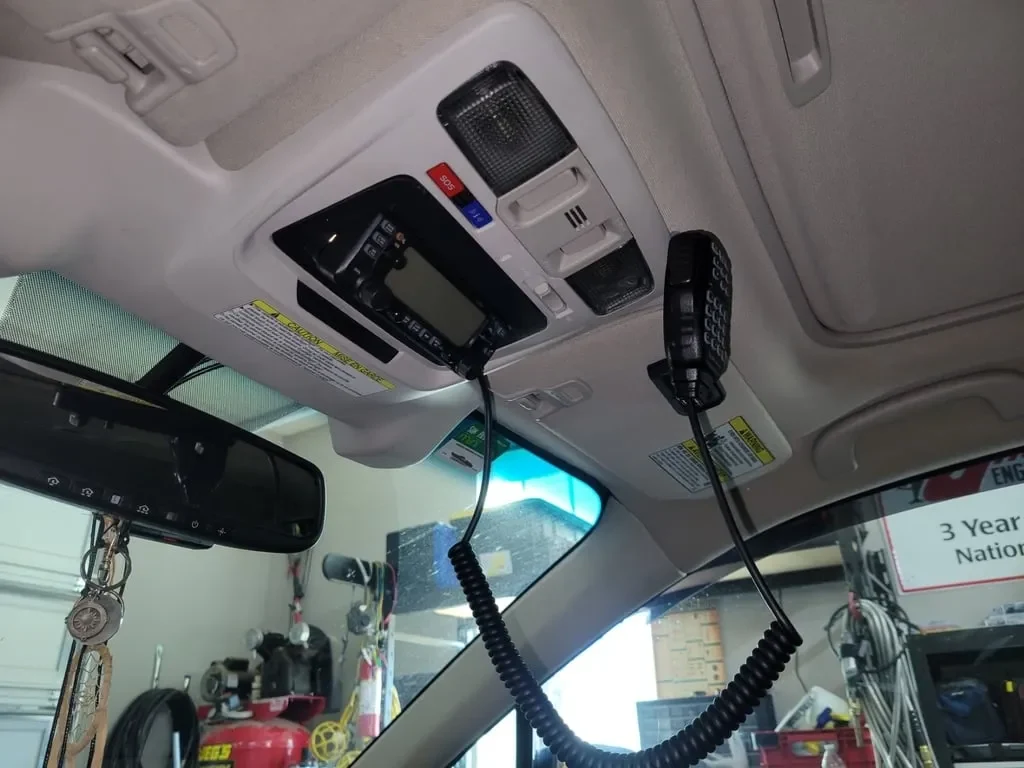

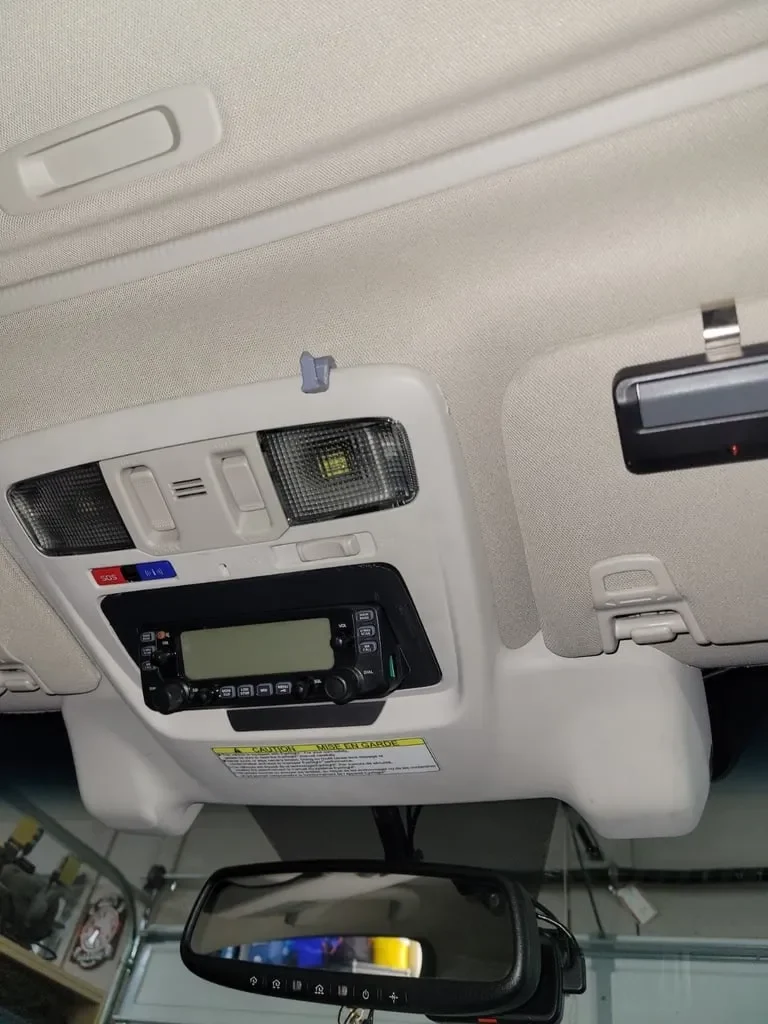

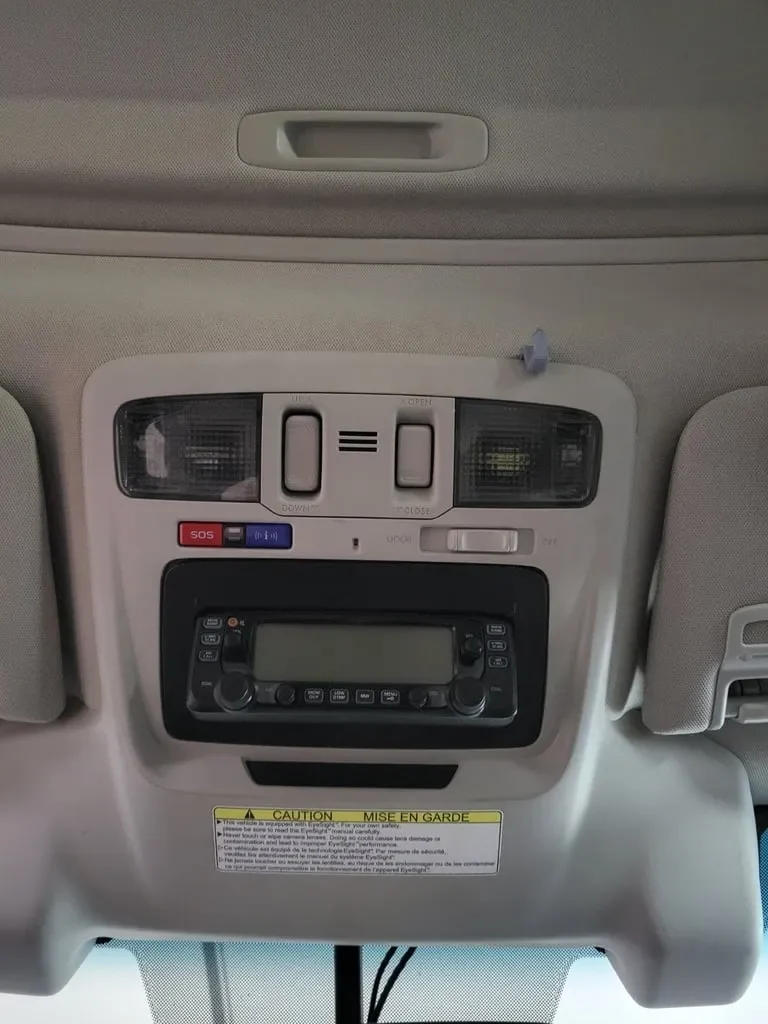

Теперь, когда потолочная консоль снова установлена ​​в автомобиле, можно подключить головку магнитолы и поставить ее на место. Он должен защелкнуться на месте с помощью магнитов.

Верхнее крепление микрофона

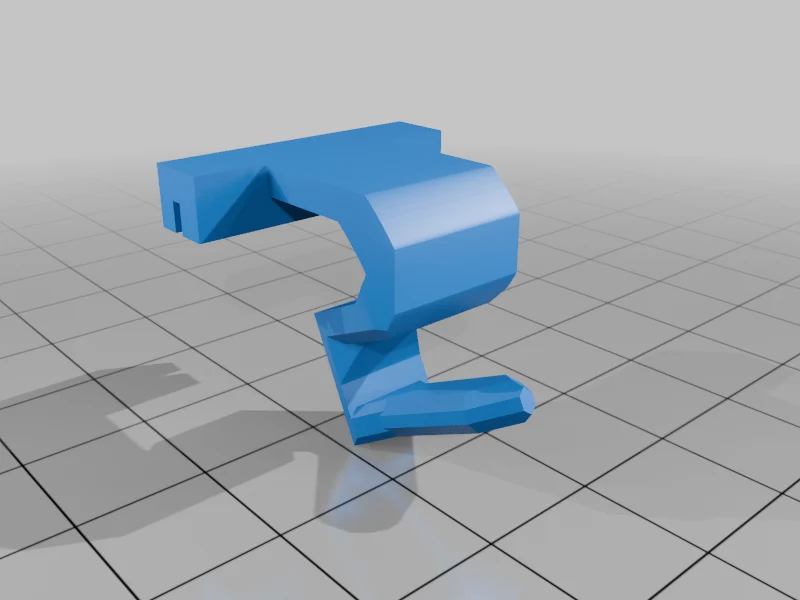

Если вы хотите, чтобы микрофон подвешивался к потолку, я приложил небольшой крючок с распечаткой. Этот крючок предназначен для вставки между консолью и потолком. Внизу у него есть небольшая прорезь, которую можно вставить в выступ на верхней консоли Outback 2016 года. Если этой линии нет в вашей модели, то вам не о чем беспокоиться. Просто вставив этот крючок между консолью и потолком, он часто будет очень хорошо удерживаться на месте.
Позже я обновлю этот проект, включив в него пластину для добавления разъема RJ12 на приборную панель, чтобы обеспечить удаленное расположение микрофона.
