Перпендикулярные крепления LRS на DIN-рейку для принтеров..

Вот набор зажимов для установки блока питания LRS перпендикулярно DIN-рейкам вашего принтера Voron или аналогичного принтера. Расстояние между DIN-рейками соответствует стандарту Voron и составляет 185 мм от края до края.

спецификация
4x M4 x 6 мм BHCS

Распечатать список
2x DIN-зажим A
2x DIN-зажим B

Установка

TL;DR — Не устанавливайте все зажимы на блок питания и не пытайтесь снять его за один раз. Делайте сторону за раз.

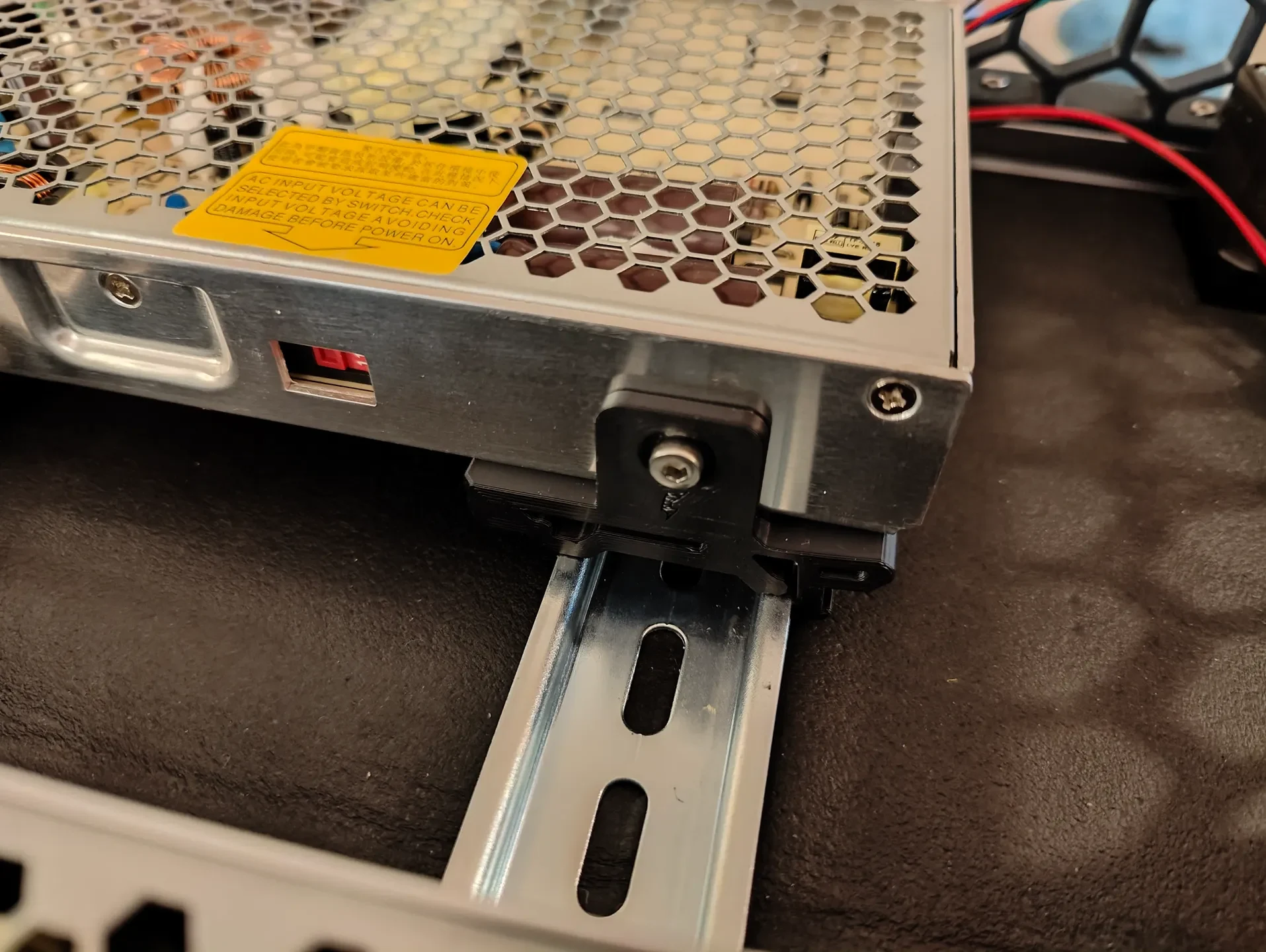

Используя винты M4, установите пару зажимов на одной стороне источника питания так, чтобы его можно было закрепить на одной DIN-рейке, но пока не вставляйте его.
Установите блок питания примерно в том месте, где он будет крепиться, а затем используйте его в качестве направляющей, чтобы прикрепить зажимы к другой DIN-рейке.
Закрепите ту сторону, на которой зажимы вкручены в блок питания.
Подтолкните другие зажимы (прикрепленные к DIN-рейке, но не к блоку питания) на место.
Установите винты М4.

В креплениях есть пространство для маневра влево/вправо, если что-то не совпадает идеально.
