Регулируемый источник питания с конденсатором потока.......

Этот проект представляет собой самодельный блок питания со стабилизатором напряжения, вдохновленный конденсатором потока из фильма «Назад в будущее».

Модель корпуса максимально оптимизирована для 3D-печати на любом принтере FFF.

Распечатать инструкции

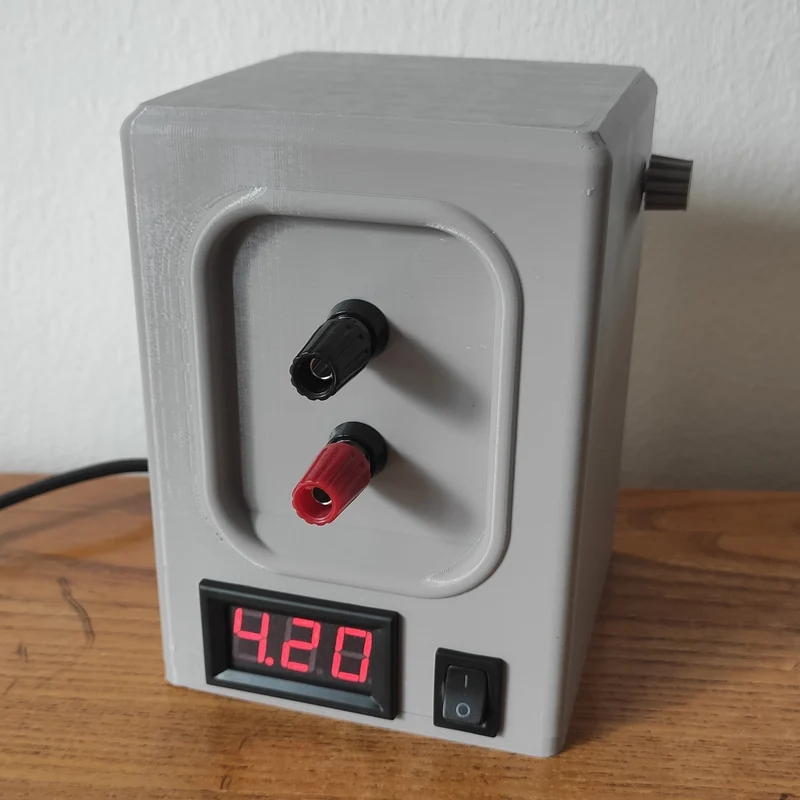

У меня была (самодельная) плата выпрямителя и модулятора напряжения из школьного проекта, и я решил превратить ее в простой регулируемый источник питания. Будучи компьютерным фанатом, я не мог просто собрать простую коробку вокруг платы, и конденсатор потока из «Назад в будущее» показался мне идеальным для этого проекта.

Что вам нужно для этого проекта:
Регулируемый регулятор напряжения (https://www.instructables.com/id/How-to-Build-ADJUSTABLE-VOLTAGE-REGULATOR-Using-LM/)
Трансформатор (можно извлечь из любого старого устройства, мой — из такой настольной лампы https://www.ebay.co.uk/c/1252698293, сохраните его вместе с вилкой питания)
Выключатель питания (обычно можно найти на том же устройстве)
Вольтметр
Красные и черные банановые розетки
5 квадратных гайок M3
5 болтов М3
3 маленьких винта для крепления трансформатора

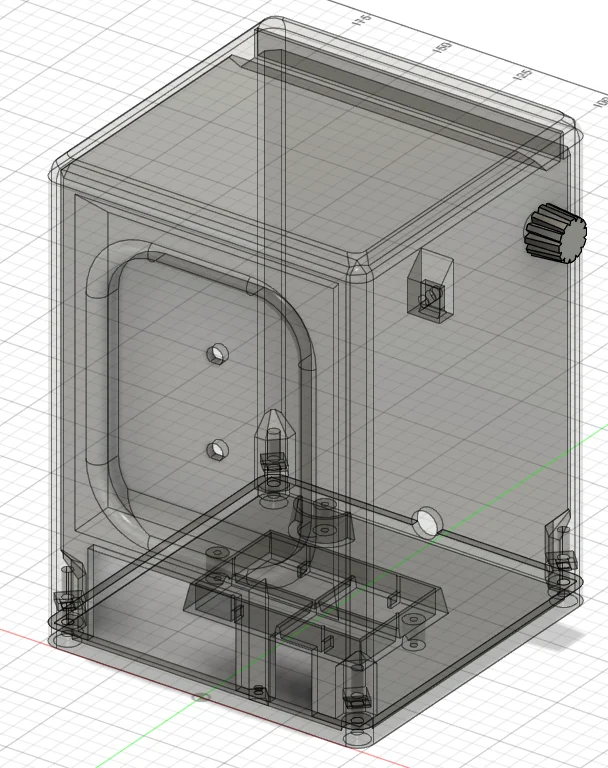

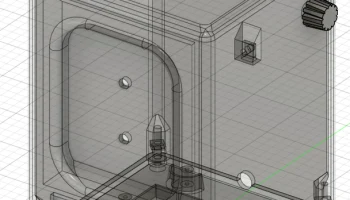

Скорее всего, у вас будут разные размеры компонентов, поэтому они могут не подойти к этой конкретной модели. В этом случае вы можете скачать файл STEP и настроить любую часть модели.

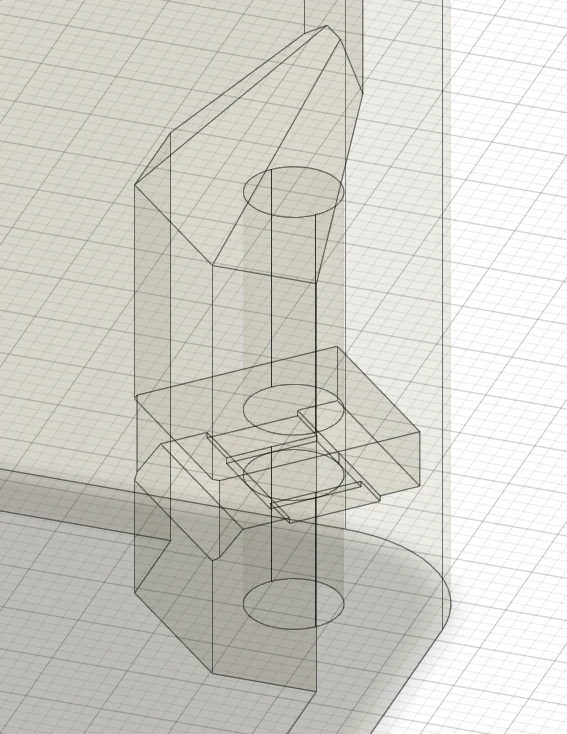

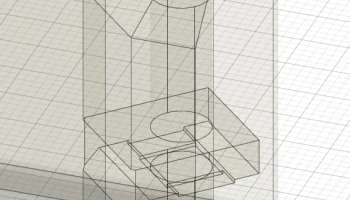

Модель корпуса оптимизирована для 3D-печати на принтере FFF. Все детали печатаются без опор и с минимальным количеством перемычек (несколько оставшихся перемычек были оптимизированы для достижения успеха). Все свесы составляют не более 45 градусов от оси Z.
