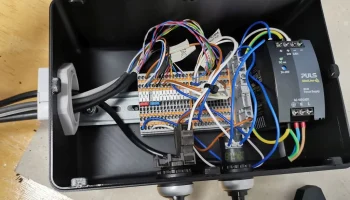

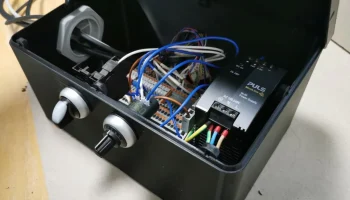

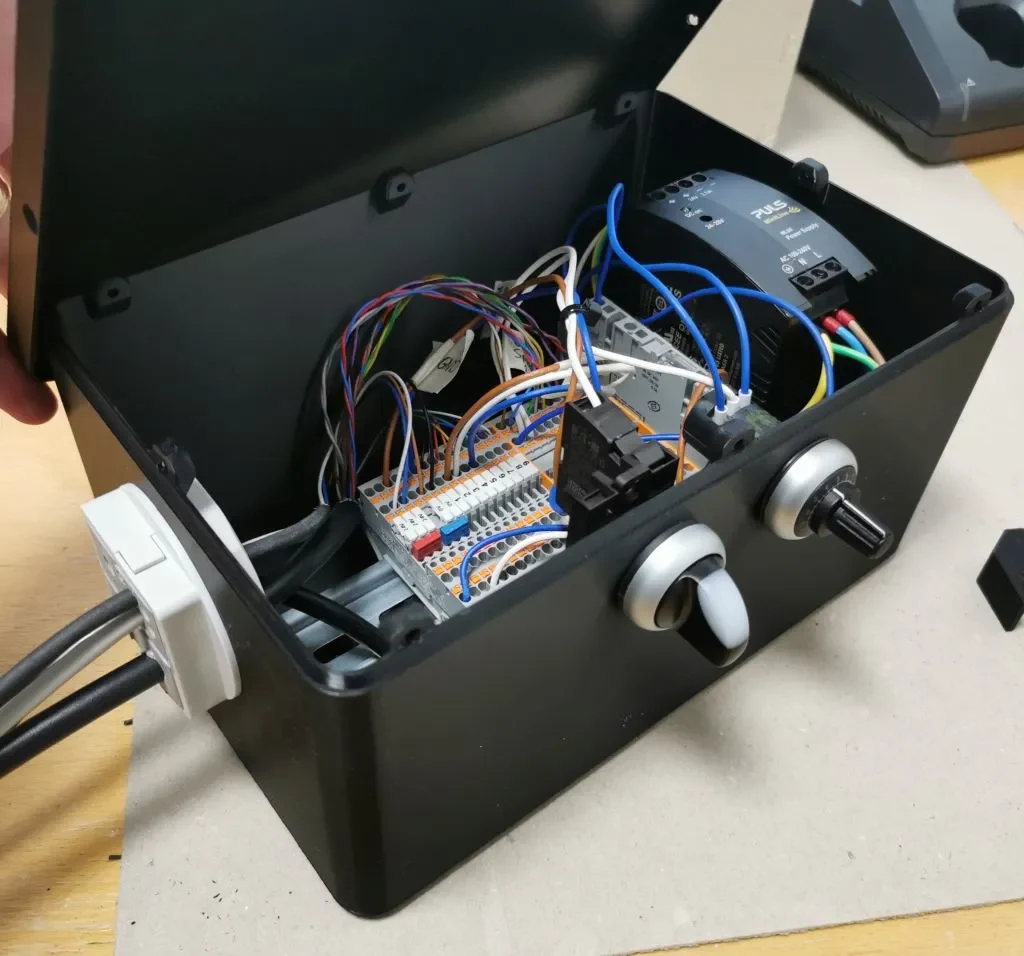

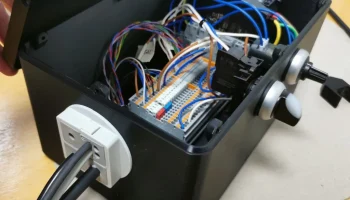

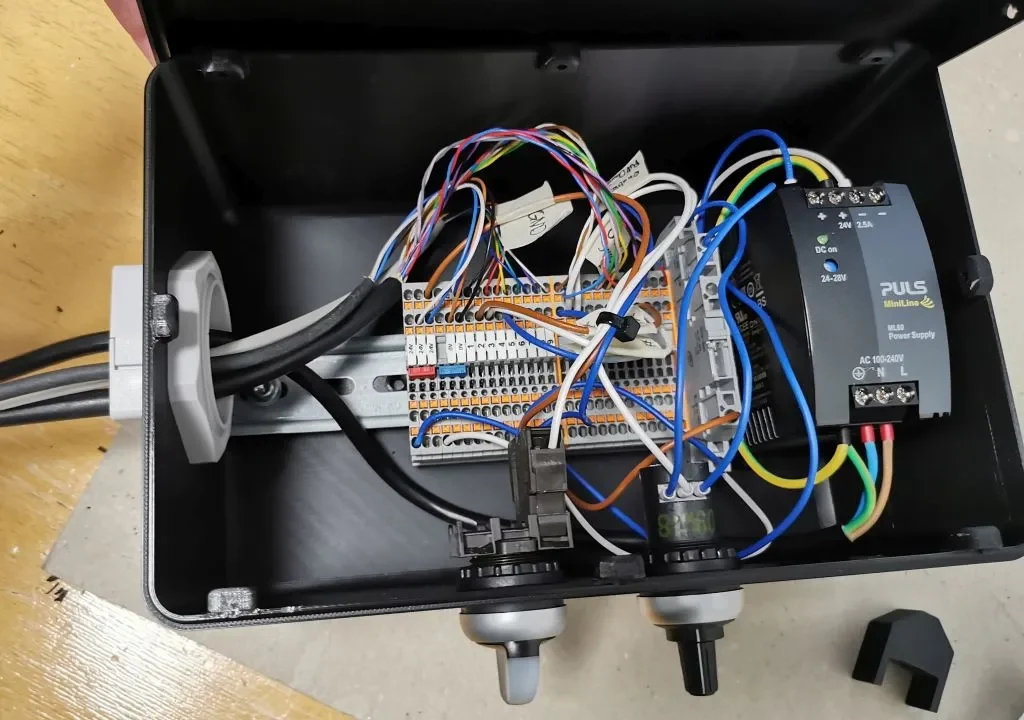

Корпус для DIN-рейки
Источник:
Внешний размер: 238 х 158 х 128 мм.
Внутренний размер: 230 х 150 х 120 мм.
Вы можете настроить размер самостоятельно в Onshape (см. ссылку ниже).
Спецификация:

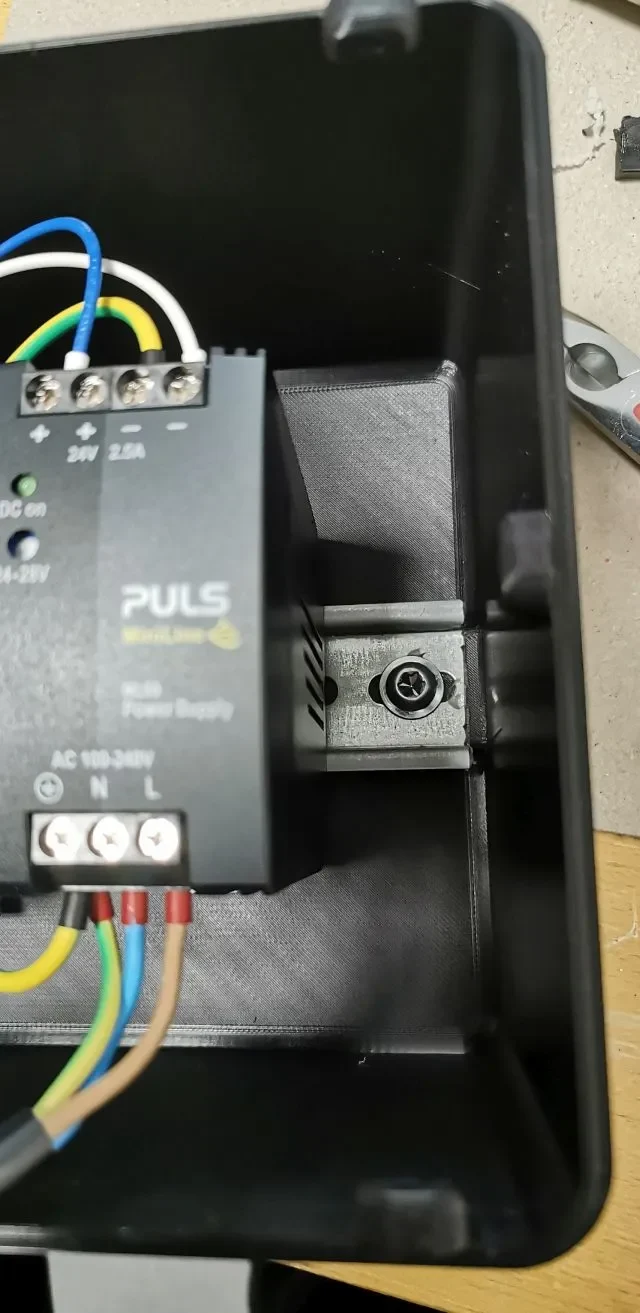

3 винта M6 x 8 мм для DIN-рейки (резьба непосредственно в PLA)
8 винтов M3 x 10 мм для крышки (резьба непосредственно в PLA)

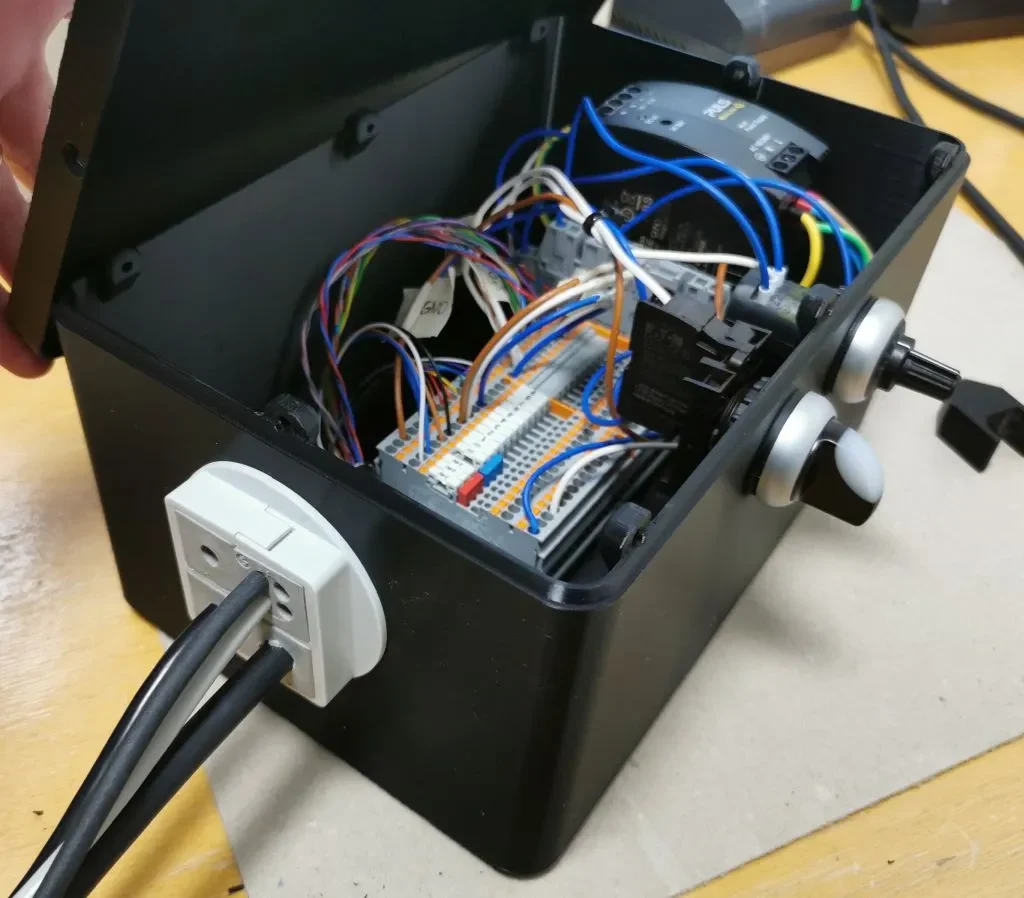

Кабельный ввод Icotek Тип QVT 50|4 gy

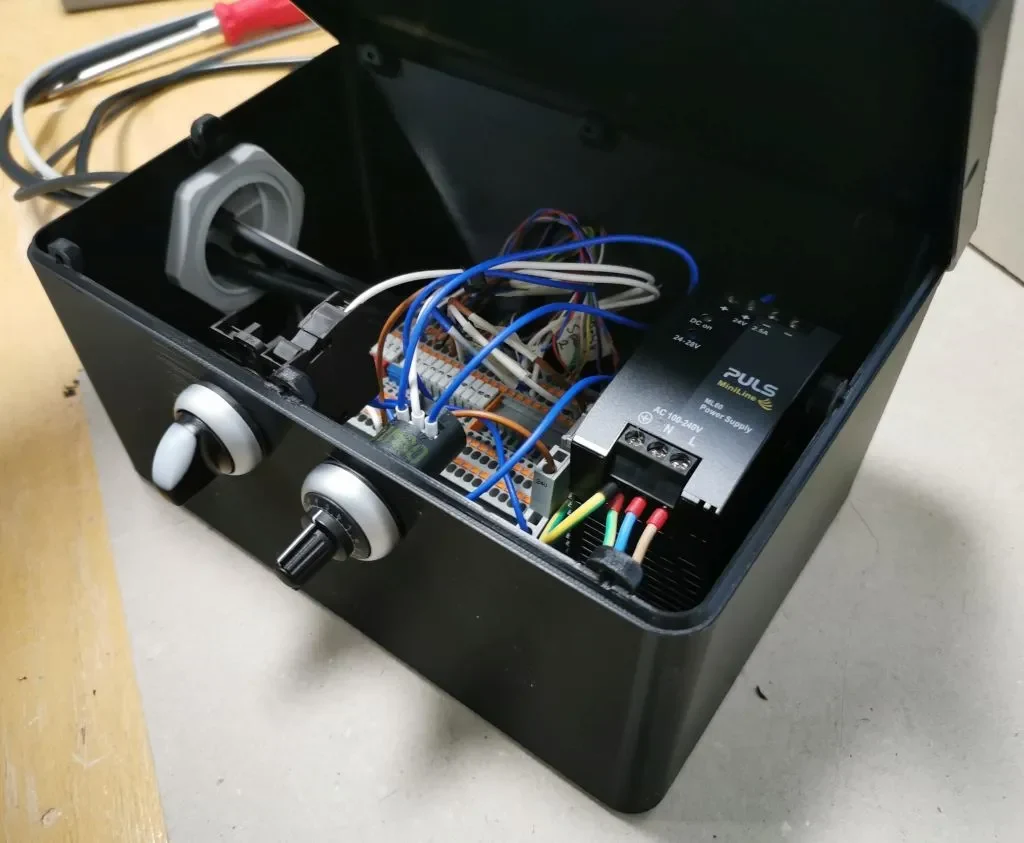

Переключатель от Eaton, пример M22-WRLK-W
Модель САПР:
https://cad.onshape.com/documents/43bda89ed9d945f0318229f8/w/aa26d801ed4e7e6479 64d2ab/e/226a1a46f8277b33086d991d?renderMode=0&uiState=67347e2be778f20861703c6d
