Кейс для набора метрических метчиков и матриц (Irwin/Hans..

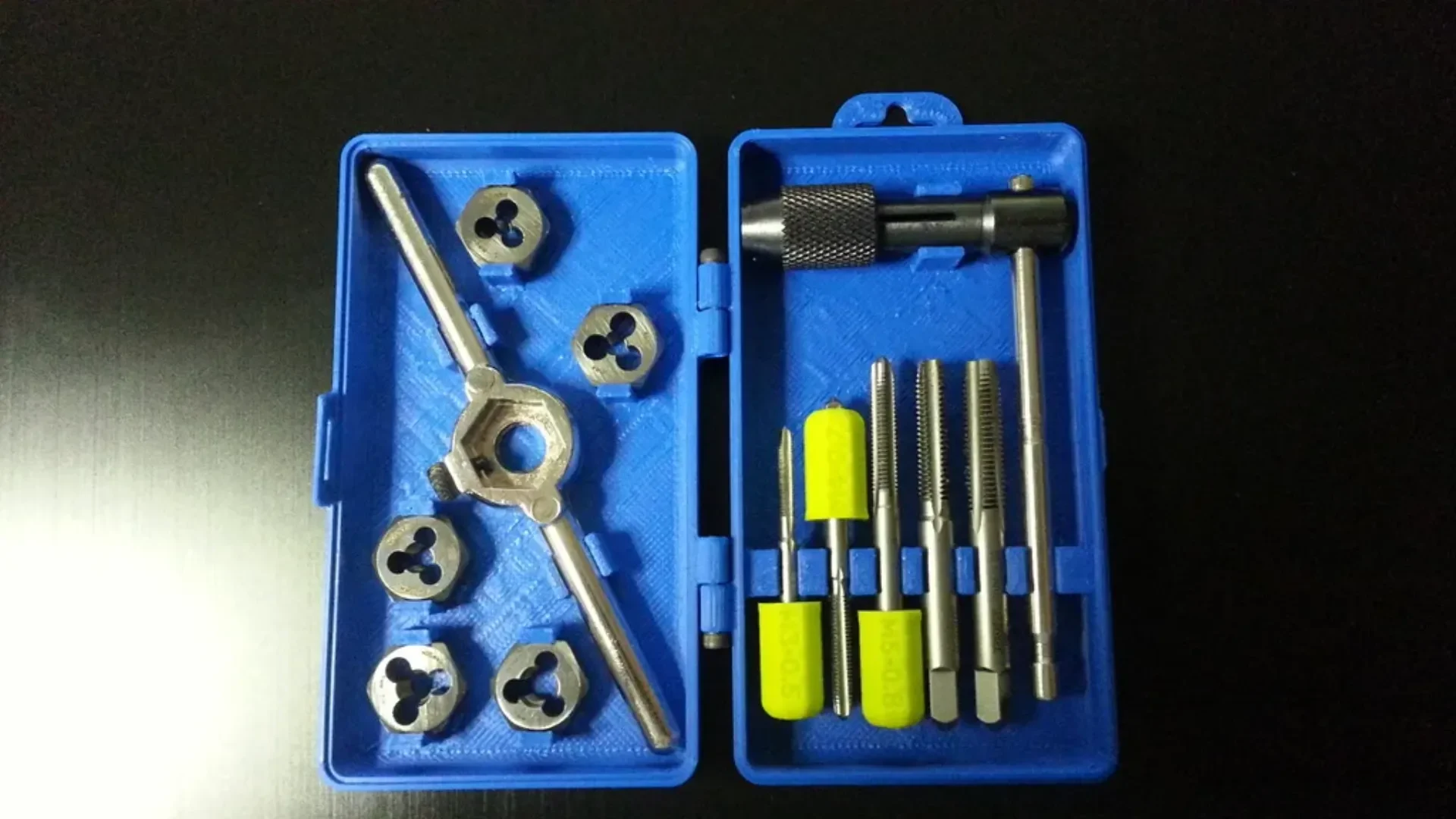

Это случай набора метчиков и штампов Irwin/Hanson из 12 предметов. Как и Алабхан, я обнаружил, что заводская упаковка просто не подходит для хранения инструментов. Мне понравился его «Лоток для метчиков и штампов для метрического набора Ирвина Хансена из 12 предметов» http://www.thingiverse.com/thing:161622, но мне хотелось чего-то более портативного и удобного для бросания.

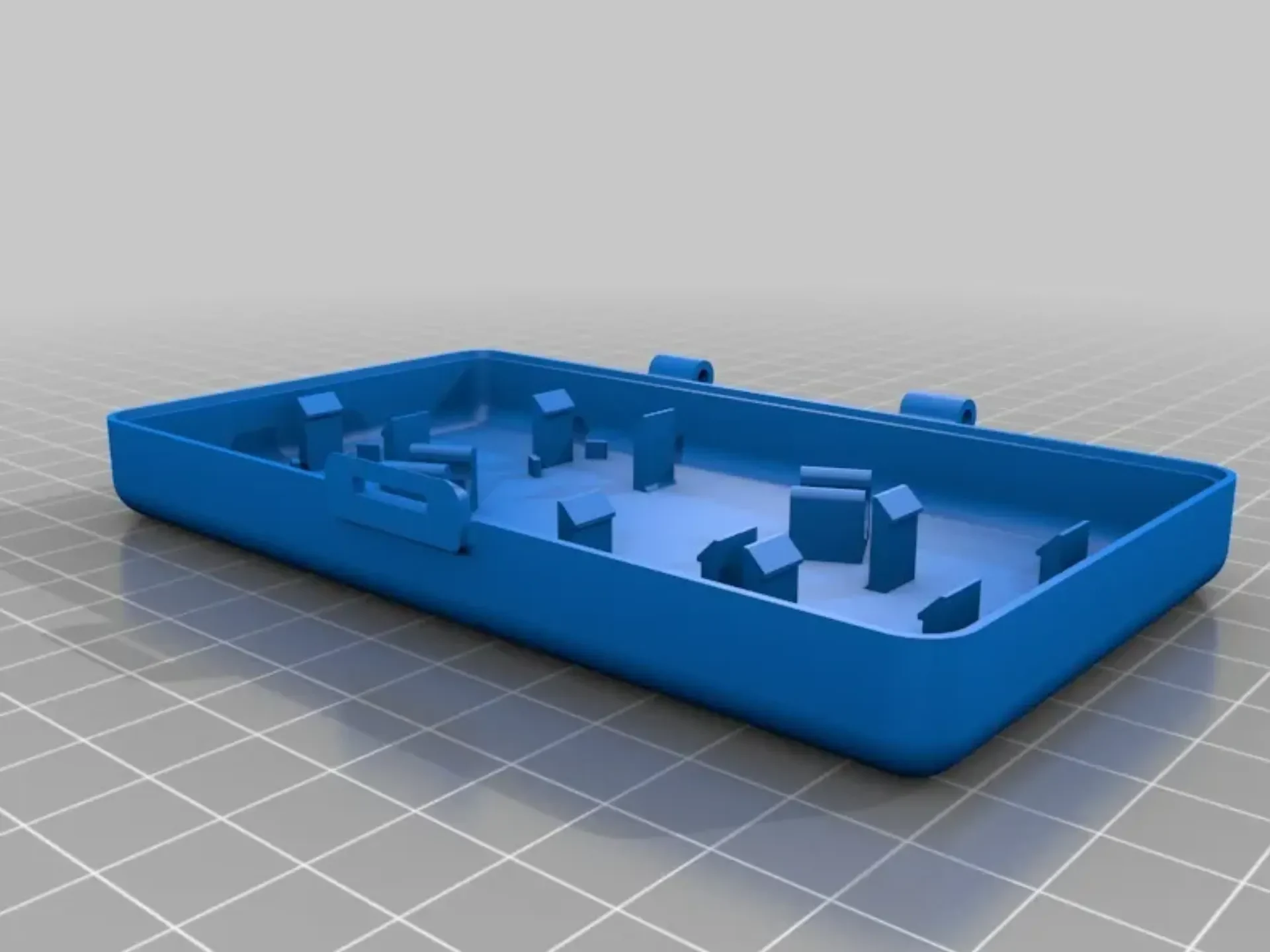

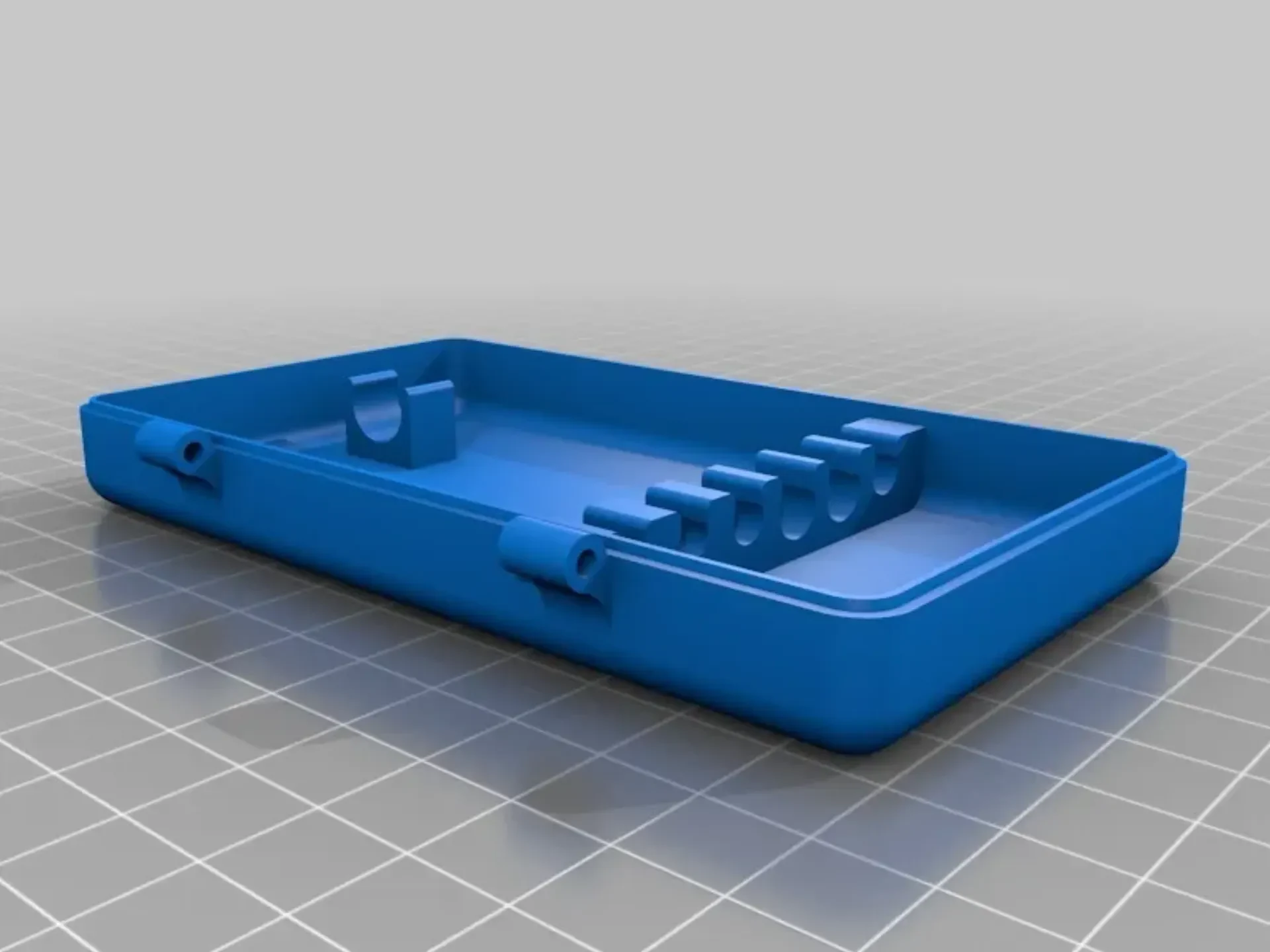

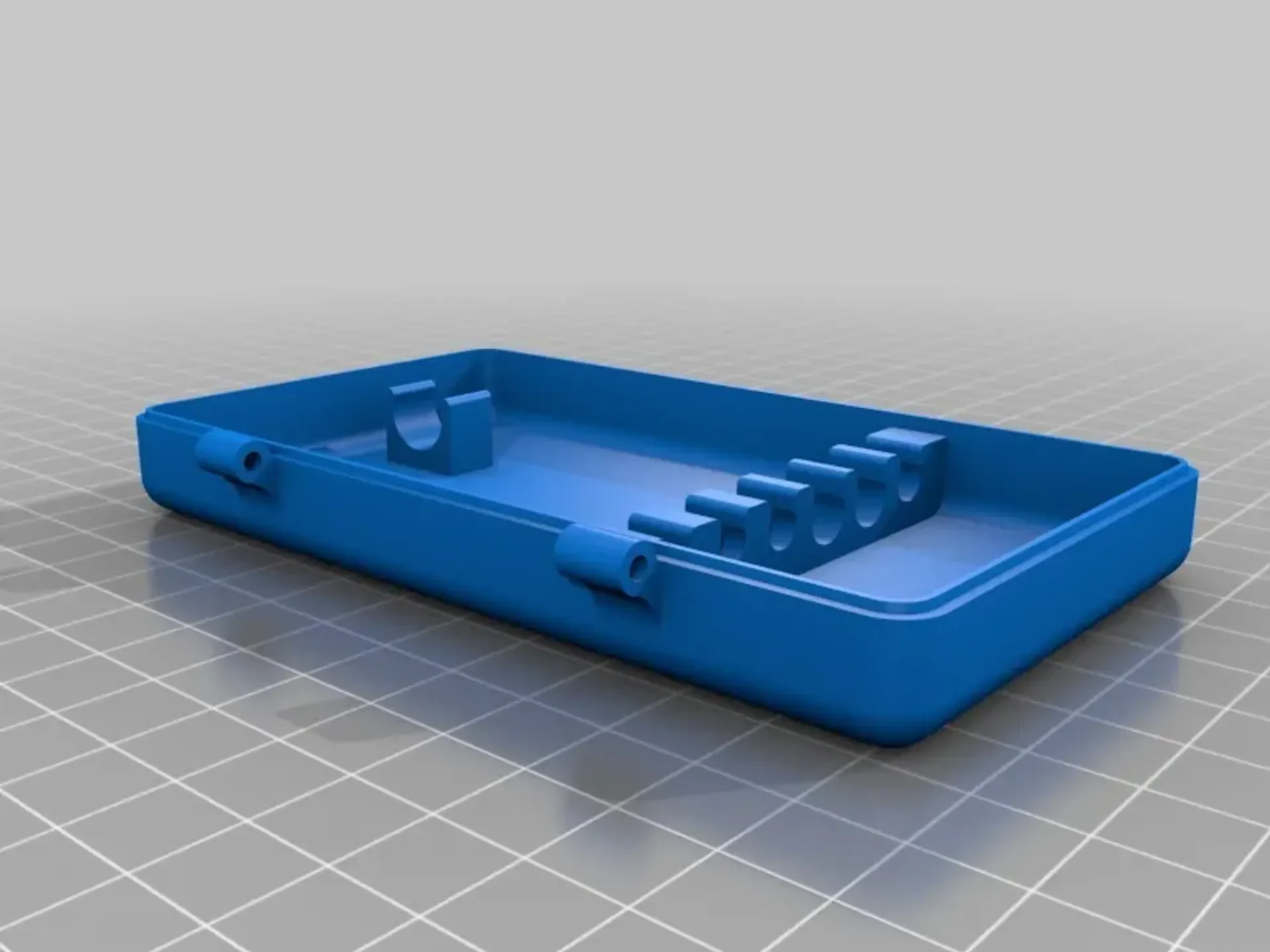

В корпусе есть то, что я называю стороной крана и стороной матрицы. Предусмотрено два варианта стороны крана: с подвеской и без нее. (на фото с вешалкой)

В этом случае есть некоторые ограничения из-за особенностей 3D-печати. Я бы распечатал обе стороны со 100% заполнением. На самом деле это не займет много времени, а защелки метчиков будут более прочными (в зависимости от вашего принтера могут потребоваться некоторые корректировки посадки метчиков). Высокие держатели штампов могут быть хрупкими, поэтому будьте осторожны. Я обнаружил, что вставлять штампы сбоку работает довольно хорошо. В любом случае, я редко использую матрицу. Также будьте осторожны при открытии корпуса, подняв язычок защелки со стороны матрицы, так как это приводит к повреждению язычка. Корпус должен открыться, если вы нажмете большим пальцем на сторону крана чуть ниже выступа. Чтобы правильно организовать взаимодействие, может потребоваться некоторая заполнение вкладки. Он должен закрываться с приятным щелчком и открываться при умеренном нажатии.

Для шарнирных штифтов я использовал винты с головкой 4-40 x 0,5. Я полагаю, что поскольку это касается метрических метчиков, мне следует использовать M3. Они тоже должны работать. Я просверлил и нарезал резьбу на шарнирах со стороны метчика для винтов, а также просверлил отверстия с плотным зазором на шарнирах со стороны матрицы для поворота винтов.

Также вы можете увидеть на фото «Ручки для малых кранов (SAE и метрические)»

http://www.thingiverse.com/thing:1701162

Настройки печати

Бренд принтера:

ЛулзБот

Принтер:

Мини

Плоты:

Нет

Заполнение:

100%

Категория: Держатели и коробки для инструментов
