Вечный календарь с механическим автоматическим указанием ..

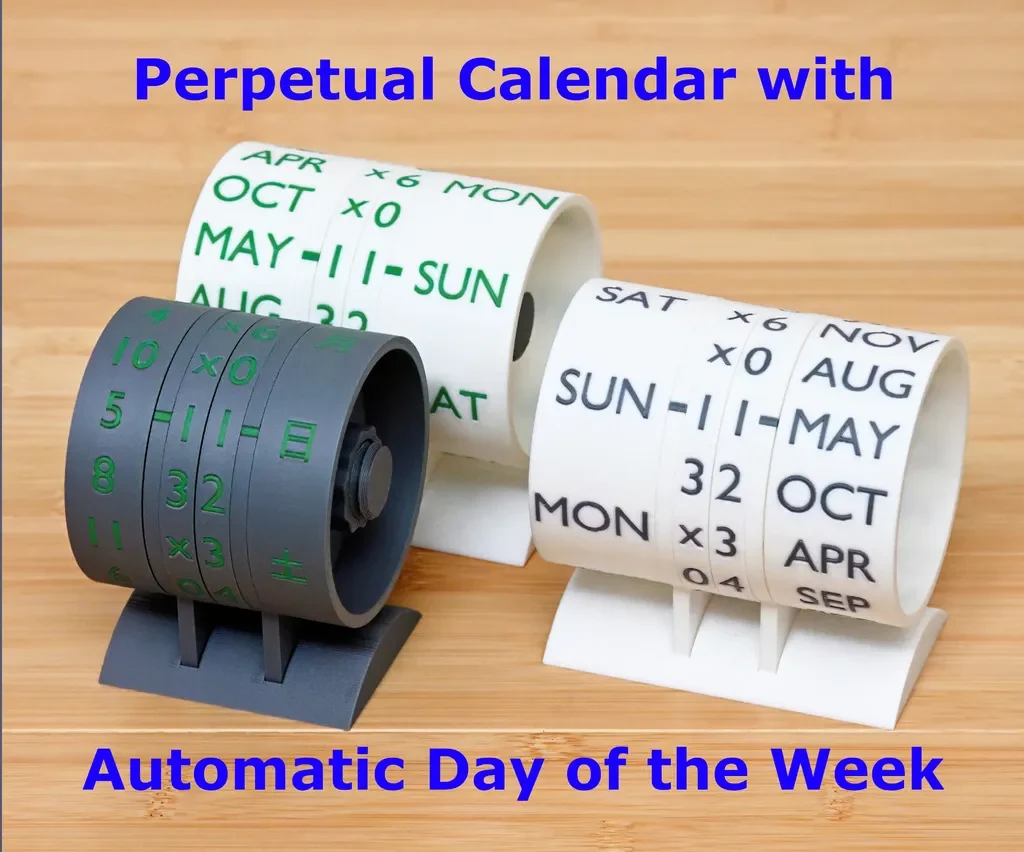

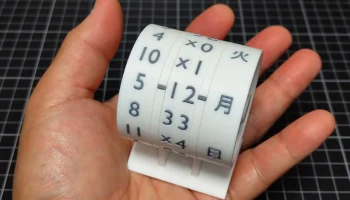

Этот календарь автоматически сохраняет правильный день недели в течение одного года, с 1 марта до конца февраля следующего года. В отличие от инкрементного механизма, используемого в вечных календарях модных механических часов, любой барабан можно свободно вращать в любом направлении (по часовой и против часовой стрелки) без ограничений. Это позволяет удобно проверять день недели для любой конкретной даты.

Календарь оснащен тремя планетарными шесте��нями, которые поддерживают взаимосвязь между четырьмя барабанами. Помимо напечатанных на 3D-принтере деталей вам понадобится несколько винтов (саморезы с плоской головкой M2). Хотя большинство деталей можно печатать без поддержек, для некоторых компонентов они требуются.

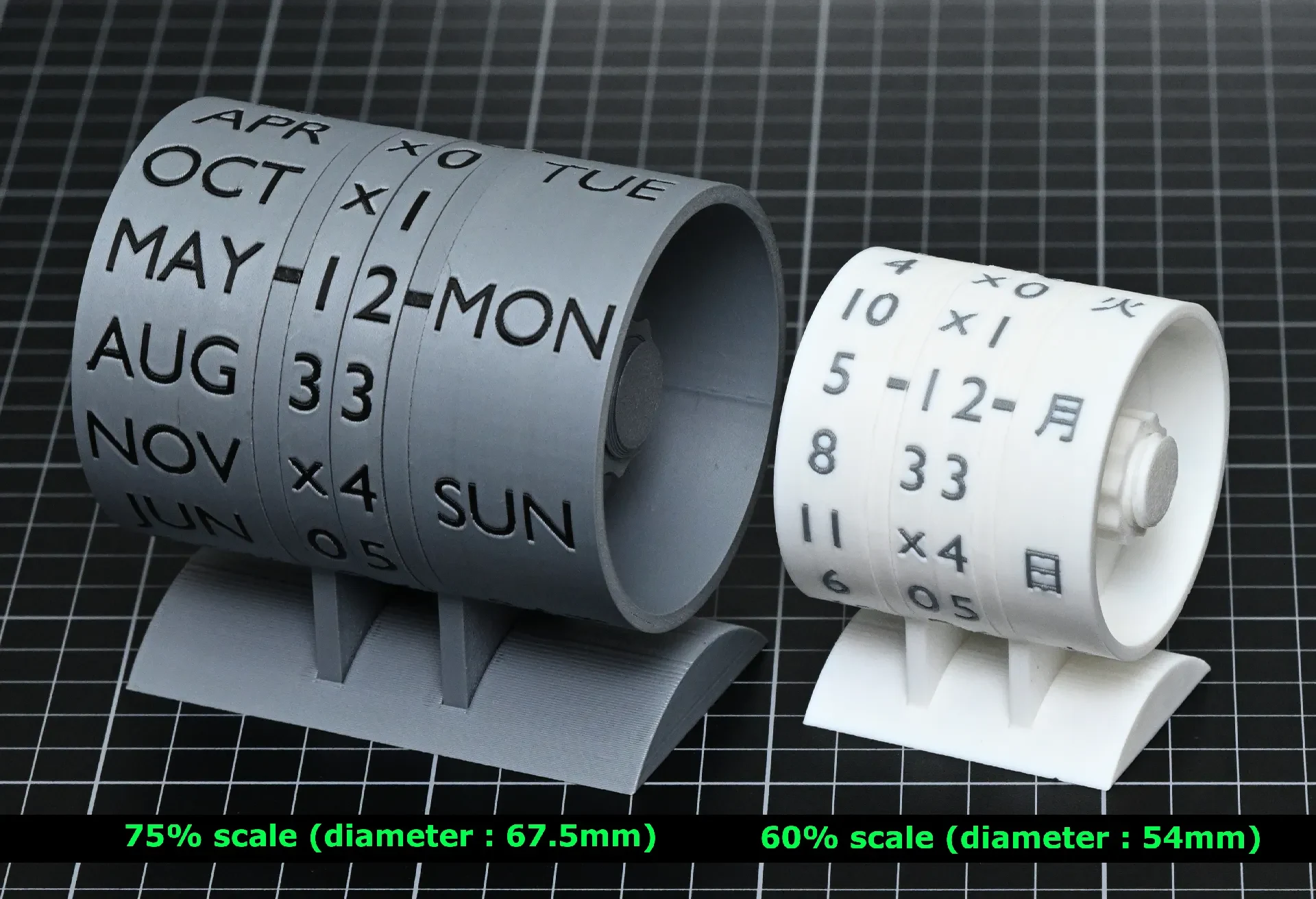

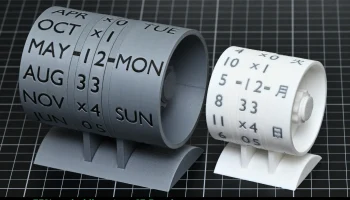

Вы можете масштабировать этот календарь вверх или вниз. Исходный размер немного громоздкий, но его можно уменьшить с помощью хорошо настроенных FDM-принтеров. Большинство примеров, показанных на изображениях и видео, представляют собой версии, масштабированные на 75%. Я подтвердил, что версия с масштабом 60% также хорошо работает в сборе с саморезами диаметром 2 мм.

Эта новая версия (версия 2) теперь поддерживает многоцветные 3D-принтеры. Он также оснащен механизмом остановки щелчка, значительно упрощающим выравнивание символов по прямой линии. Кроме того, конструкция шестерни была улучшена, что привело к уменьшению люфта.

На данный момент предоставляются три версии:

Порядок Месяц — Дата — День, на английском языке
День — Дата — Месяц на английском языке (используйте файлы STL с суффиксом "-uk").
Порядок «Месяц — Дата — День», на японском языке (используйте файлы STL с суффиксом "-jp")
Если вы создадите этот календарь, поделитесь своей работой, опубликовав ее здесь как «Опубликовать работу», чтобы подбодрить других!

История обновлений

31 октября 2020 г.: выпущена первоначальная версия.
10 марта 2025 г.: Вер. 2 выпущен. Старые файлы удаляются.
Видео
Принадлежности
Саморезы М2 с плоской головкой 6-8 мм. Вы можете найти их в интернет-магазинах, таких как Amazon или AliExpress.
Смазка совместима с пластиком. Рекомендуется силиконовая смазка.
(для укороченной версии) сверла диаметром 1,5 мм и 2 мм.
Печать
Распечатайте все части с прилагаемой позой.
Структура поддержки не требуется, кроме «main-axis.stl».
Распечатайте 4 копии файла «click-spring-4copies.stl».
Чтобы уменьшить люфт, используйте файлы STL с суффиксом "-tight". Квадратные клавиши очень тугие, но если ваш принтер достаточно точен, его можно вставить в отверстия солнечных шестерен.
Для многоцветных принтеров
Цветные части (файлы STL с суффиксом "-letter" и "-paint") имеют одинаковые координаты. Загрузите парные детали одновременно, затем задайте разные цвета буквам и индексным меткам.
Для одноцветных принтеров
Не используйте файлы STL с суффиксами "-letter" и "-paint". В этом случае буквы просто тиснены, но все равно видны. Для печати четких букв лучше использовать опорную конструкцию.
Собрать
Пожалуйста, посмотрите видеоинструкцию по сборке выше.
Вариации

Версия в обратном порядке (день — дата — месяц)

Вместо этого используйте файлы STL с суффиксом "-uk".
На самом деле календарный механизм обратный. Винт регулировки дня недели находится слева. Соберите этот календарь слева направо.

Японская версия (日本語版)

月に数字を、また曜日に「月火水木金土日」を配置した日本向けバージョンがあります。

ファイル名に jp とつくファイルを、月と曜日の円筒の代わりに用いてください。
これらは幅が狭いので、土台にも foot-short.stl を使用してください。

日本語での設計解説、動作の仕組みはこちらをごらんください。

Как это работает

Этот календарь состоит из трех планетарных наборов шестерен, которые поддерживают взаимодействие между четырьмя барабанами. В общем, планетарный механизм имеет три способа изменения углов входного/выходного вращения: солнечную шестерню, кольцевую шестерню и водило планетарной шестерни. Последовательно соединяя планетарные шестерни, мы можем объединить несколько углов (по сути, образуя полином первого порядка) к выходному валу.

Передаточное число тщательно выбирается таким образом, чтобы абсолютное передаточное число от каждого входного барабана (месяц, верхняя и нижняя цифры даты) к барабану «дня недели» постоянно составляло 2. В результате получается 14 позиций (паз) на каждом входном барабане. Эта конфигурация необходима для размещения на барабане 10 индексов (нижняя цифра даты) или 12 индексов (месяцы). Поскольку передаточное число является целым числом (2 или -2), все барабаны могут вращаться бесконечно.
