Локатор измерений V1

Поэтому я решил спроектировать и сделать довольно простой гаджет, чтобы не приходилось постоянно измерять, а затем отрезать очень много жил проводов определенной длины. — Измерьте один раз, установите его и используйте для обрезки проводов и т. д. столько раз до одинаковой длины, сколько необходимо.

Утомительный характер необходимости многократного измерения и отрезания одних и тех же длин ресурсов, таких как провода, полоски изоляции и т. д., может привести к разным измерениям, если не используется «упор», что приводит к трудностям при достижении таких длин нужных соединений в ограниченном пространстве. Это также очень полезно, если вы постоянно забываете желаемое измерение, которое может понадобиться позже...

С помощью этого устройства можно сохранить однородность длины и одновременно ускорить процесс подготовки.
Тот же товар, купленный на eBay, может легко стоить около 10 фунтов стерлингов, тогда как версия, напечатанная на 3D-принтере, может стоить гораздо меньше т��ети этой суммы!
Я решил сделать этот материал из ПЭТ, поскольку он несколько прочнее, чем PLA, менее хрупкий и, следовательно, более долговечный.

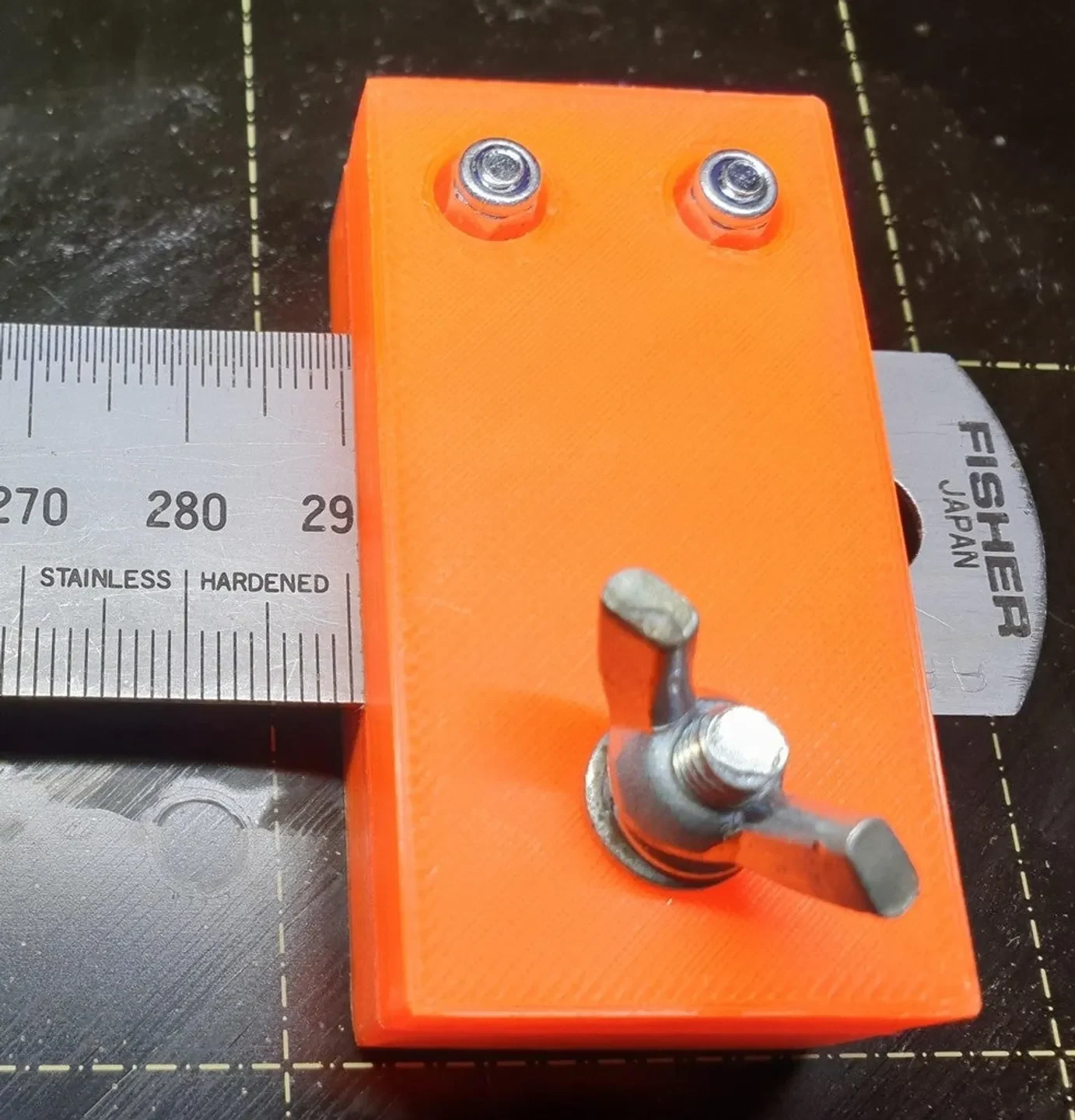

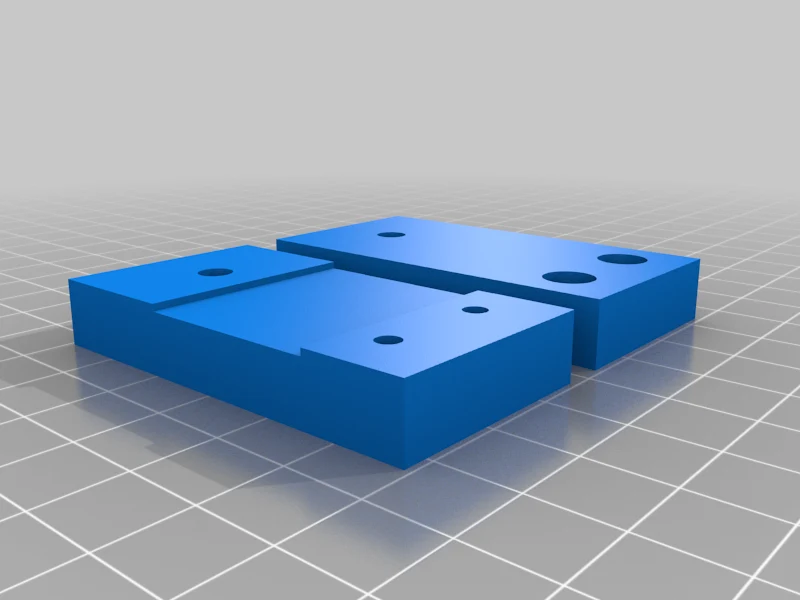

Выемка имеет глубину 1 мм и ширину 25 мм, такое же поперечное сечение, как у линеек из нержавеющей стали марки Fisher. След локатора имеет ширину около 30 мм и длину 57,5 ​​мм.

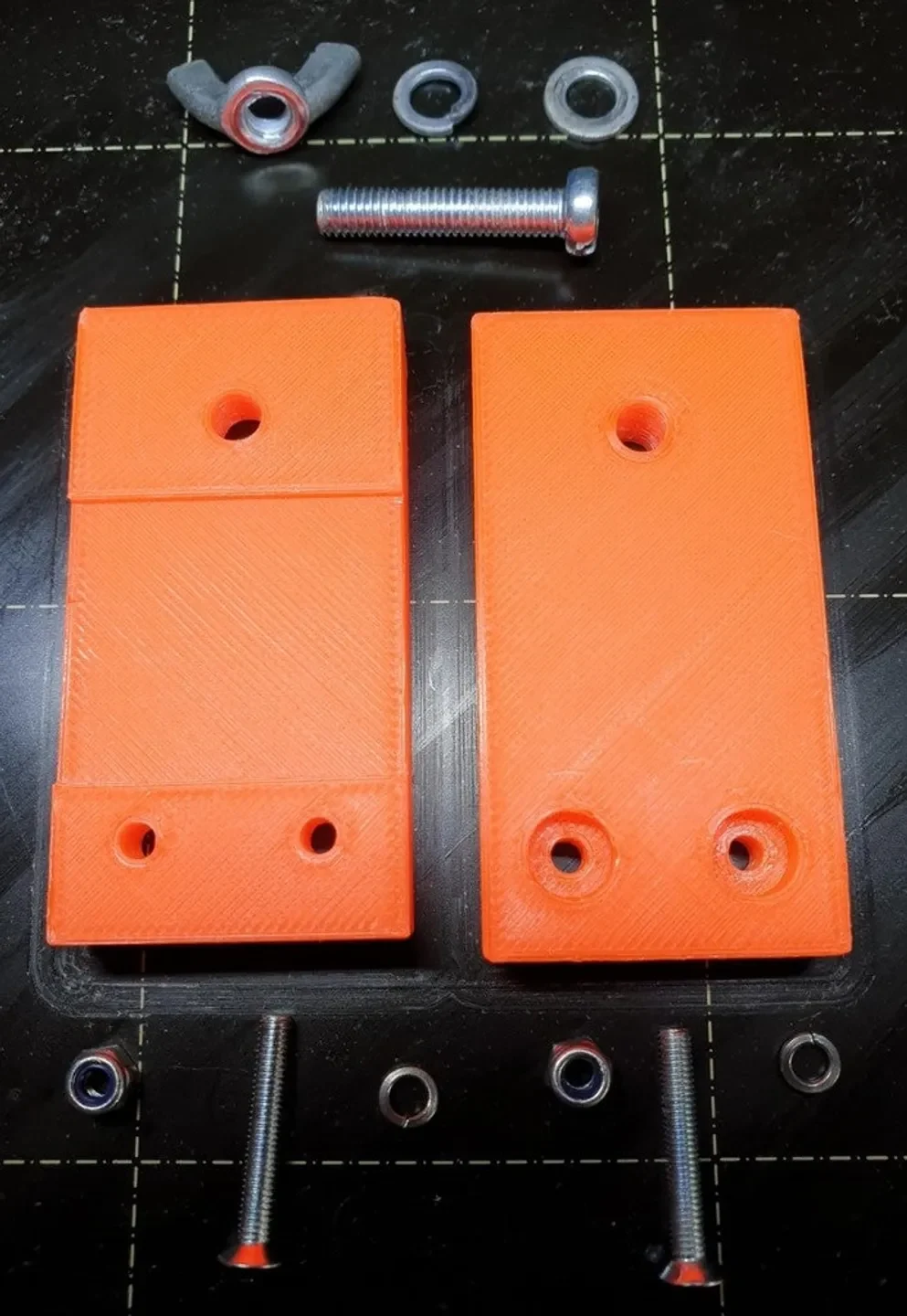

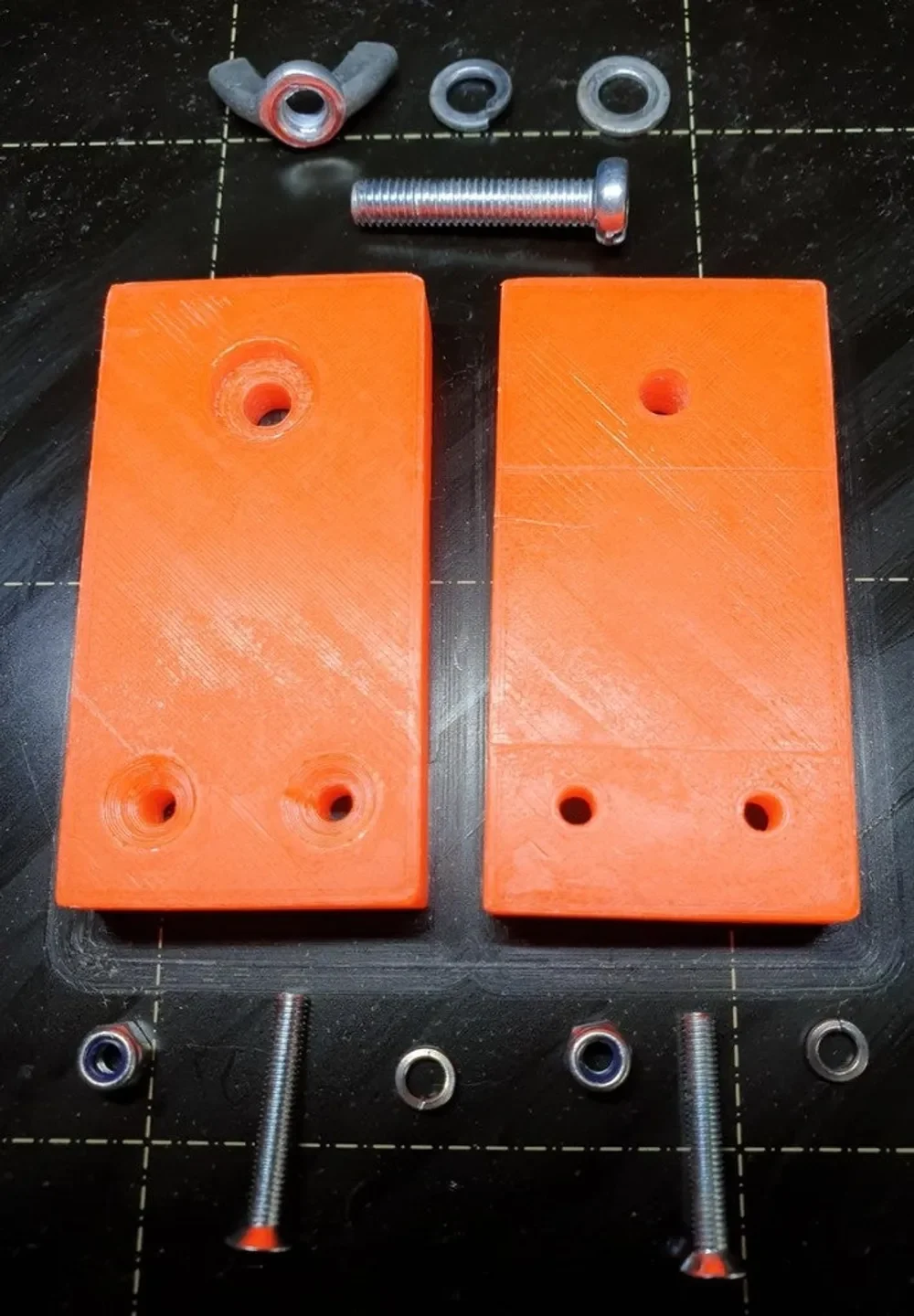

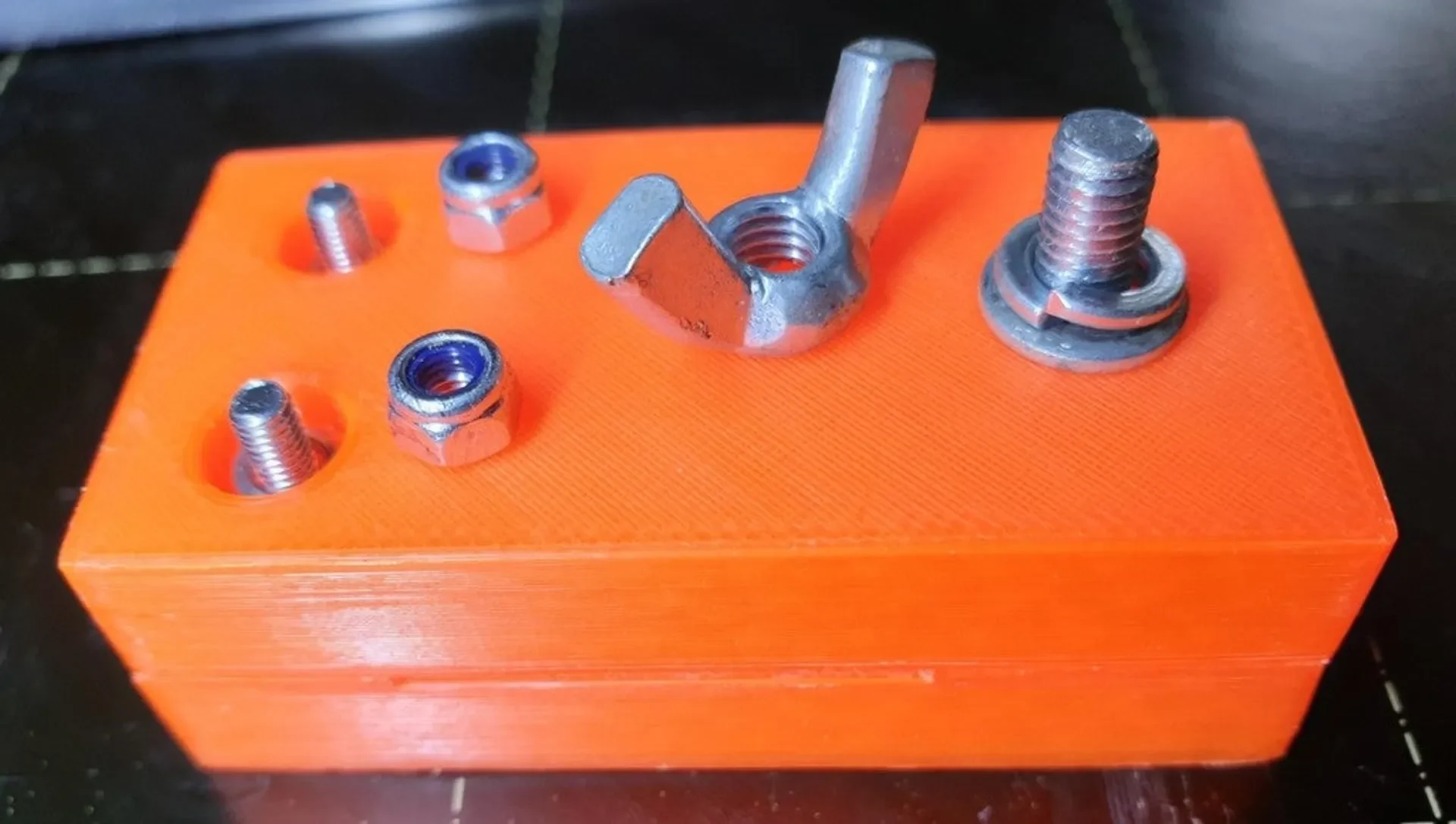

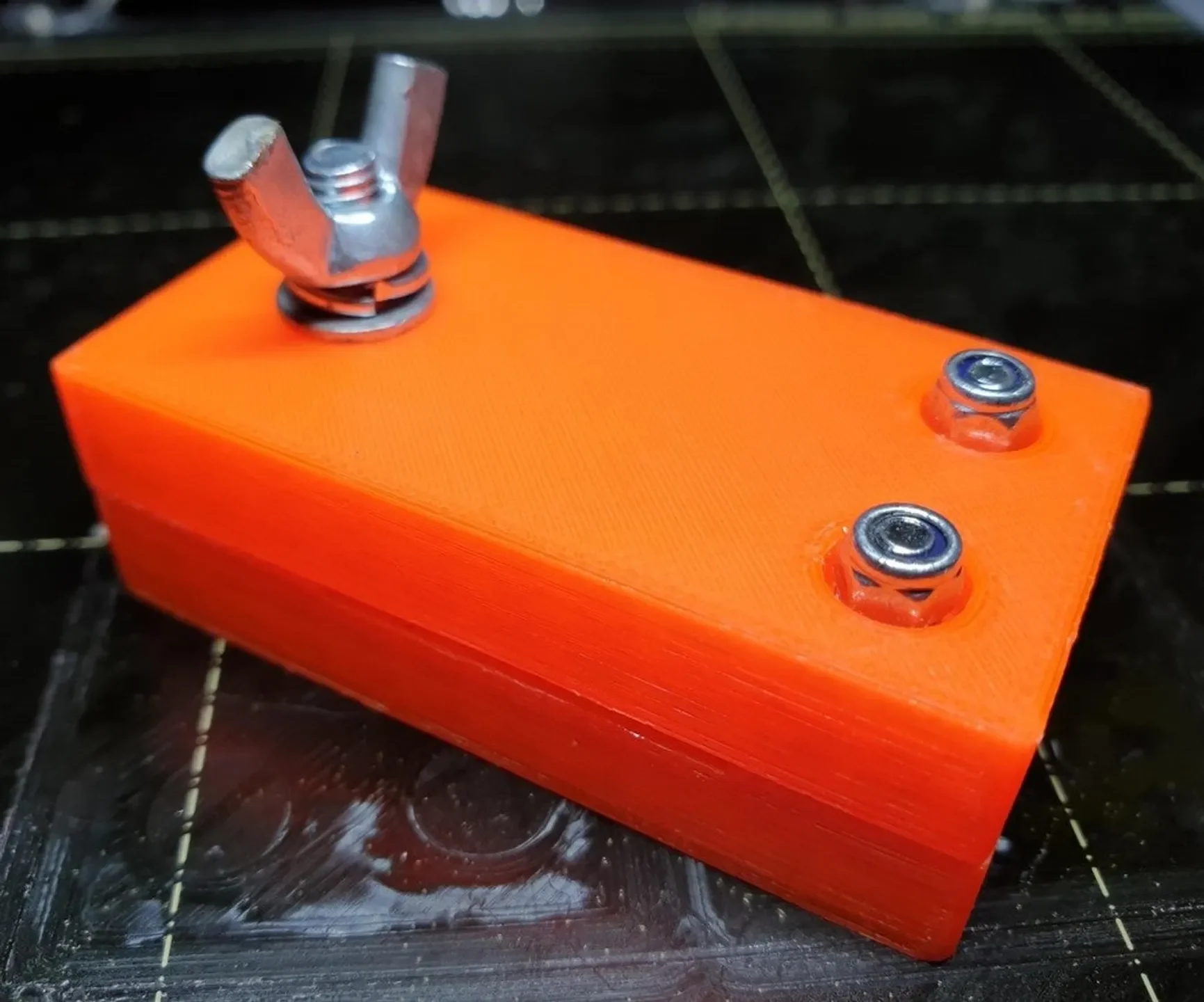

Понадобятся 3 крепежных винта:

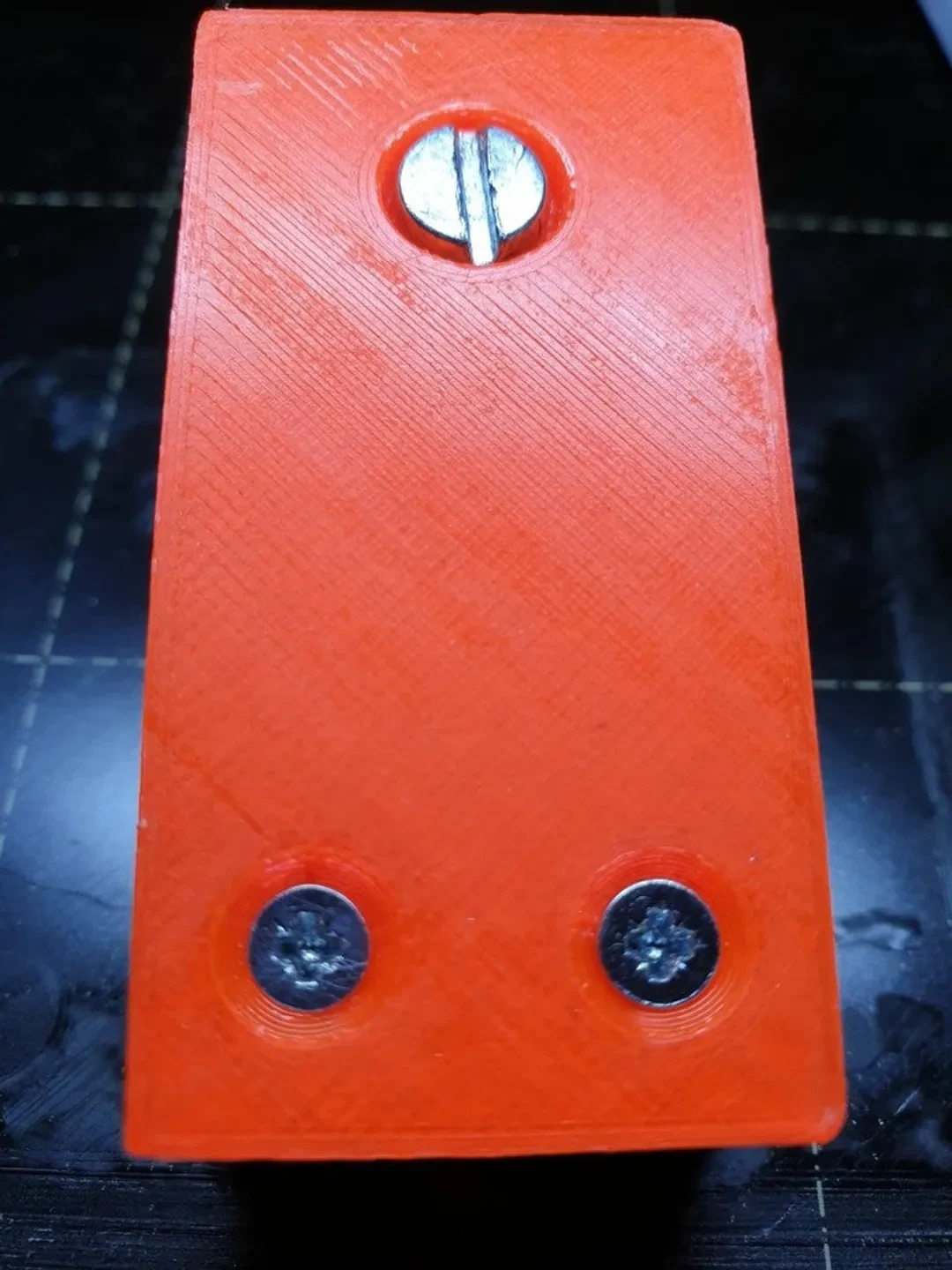

(1 шт.) Головка с прорезью M5x25 мм с 1 плоской шайбой M5, 1 пружинной шайбой M5 и 1 барашковой гайкой M5.
и

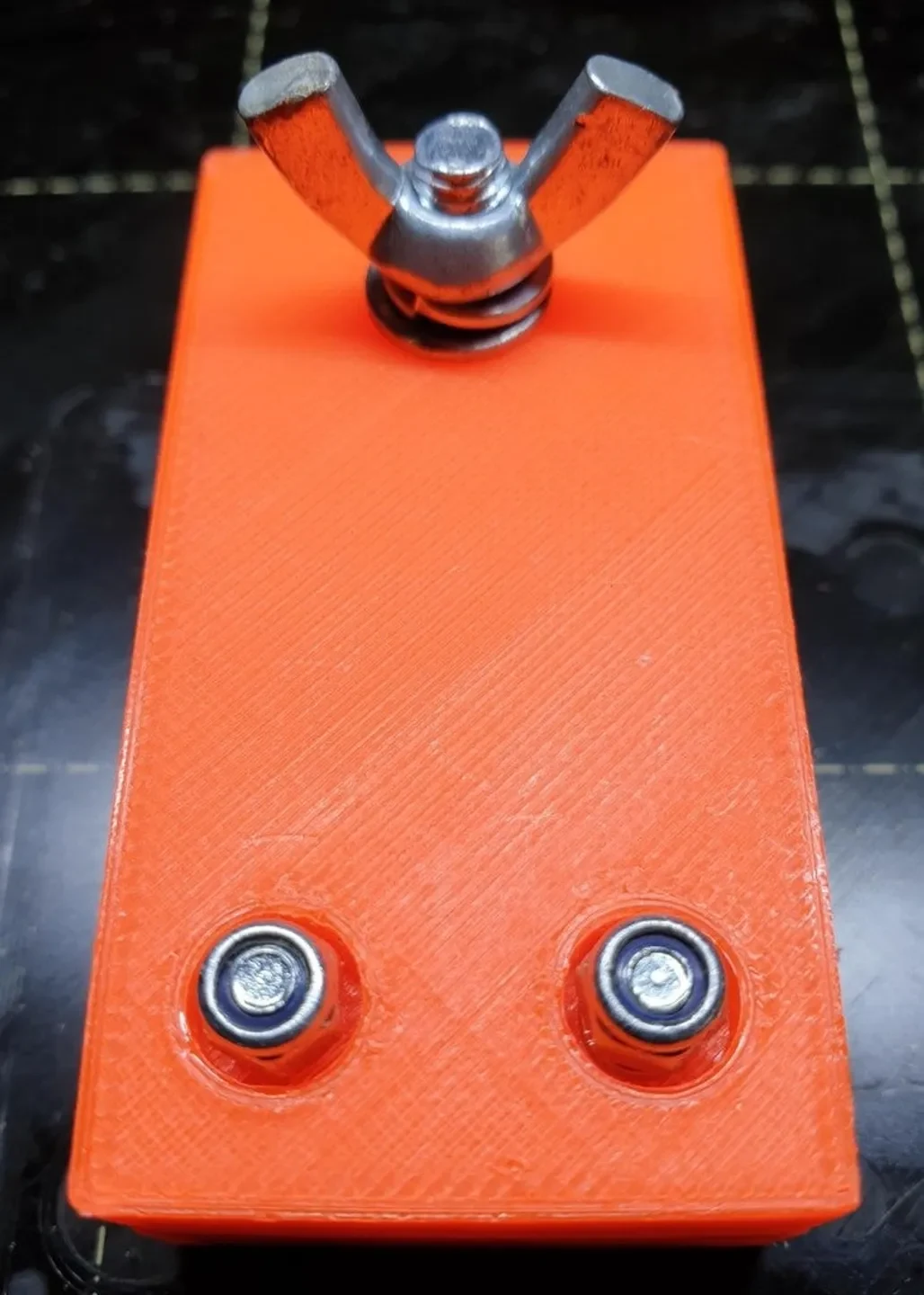

(2 шт.) M3x18 мм с потайной головкой, с 2 пружинными шайбами M3 и 2 нейлоковыми гайками M3.

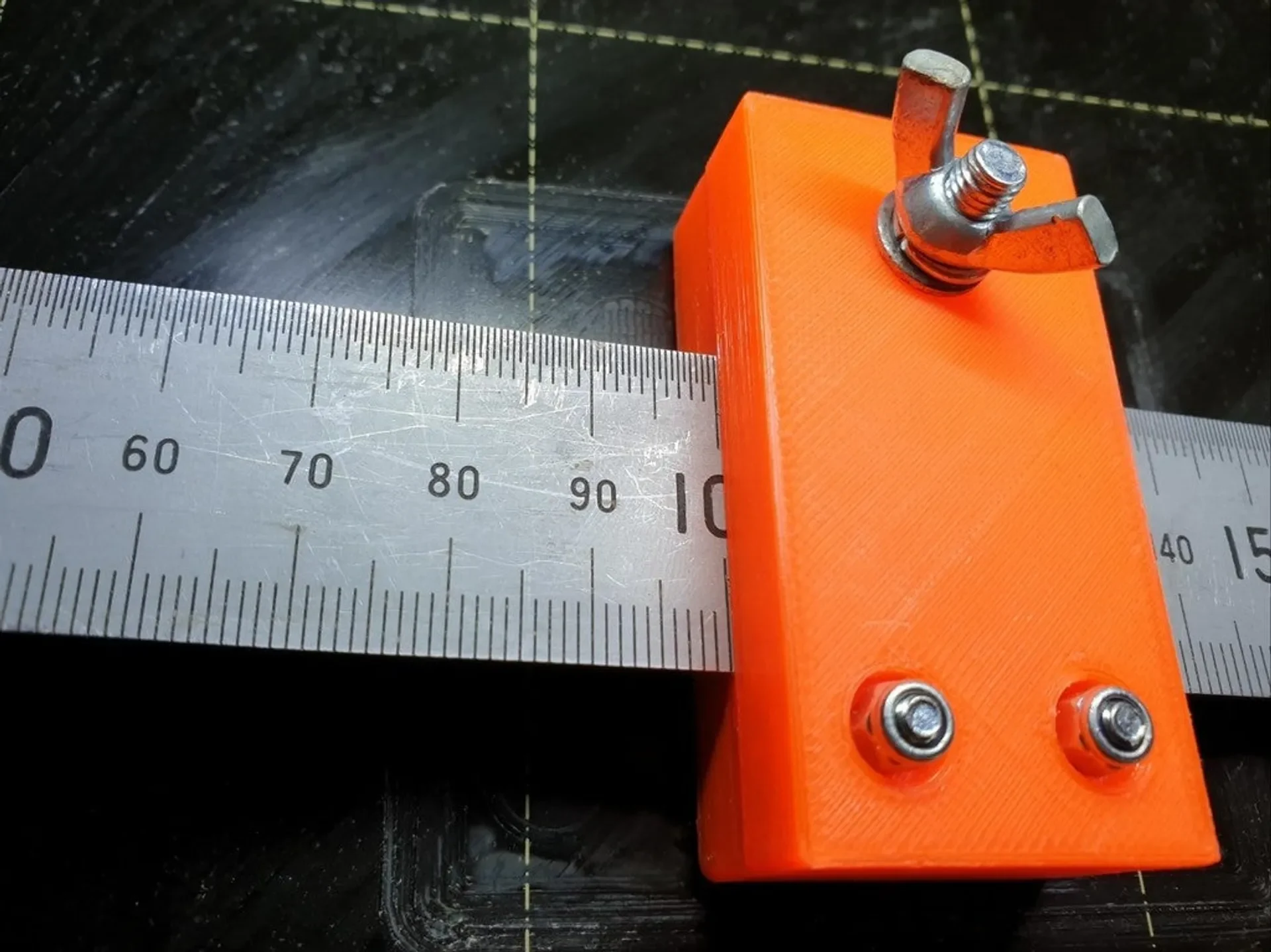

Работа устройства заключается в выравнивании края локатора вдоль/над желаемым конкретным размером в миллиметрах, например. 100 мм (как на фото), затяните барашковую гайку, чтобы зафиксировать локатор на месте, а затем обрежьте провод и т. д. по короткому краю/концу линейки.

Таким образом, как только измерение установлено, вам не нужно постоянно измерять множество проводов, поскольку все они будут правильной длины, если настройки не будут изменены.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Не имеет значения

Разрешение:

0,2 мм

Заполнение:

15%

Нить:
[

Generic PETG PETG ](http://www.amazon.com/s?url=search-alias&field-keywords=Generic+PETG+PETG&tag=thingiverse09-20) Подходящий цвет.

Примечания:

Я использовал поля, просто для уверенности.

Пост-печать

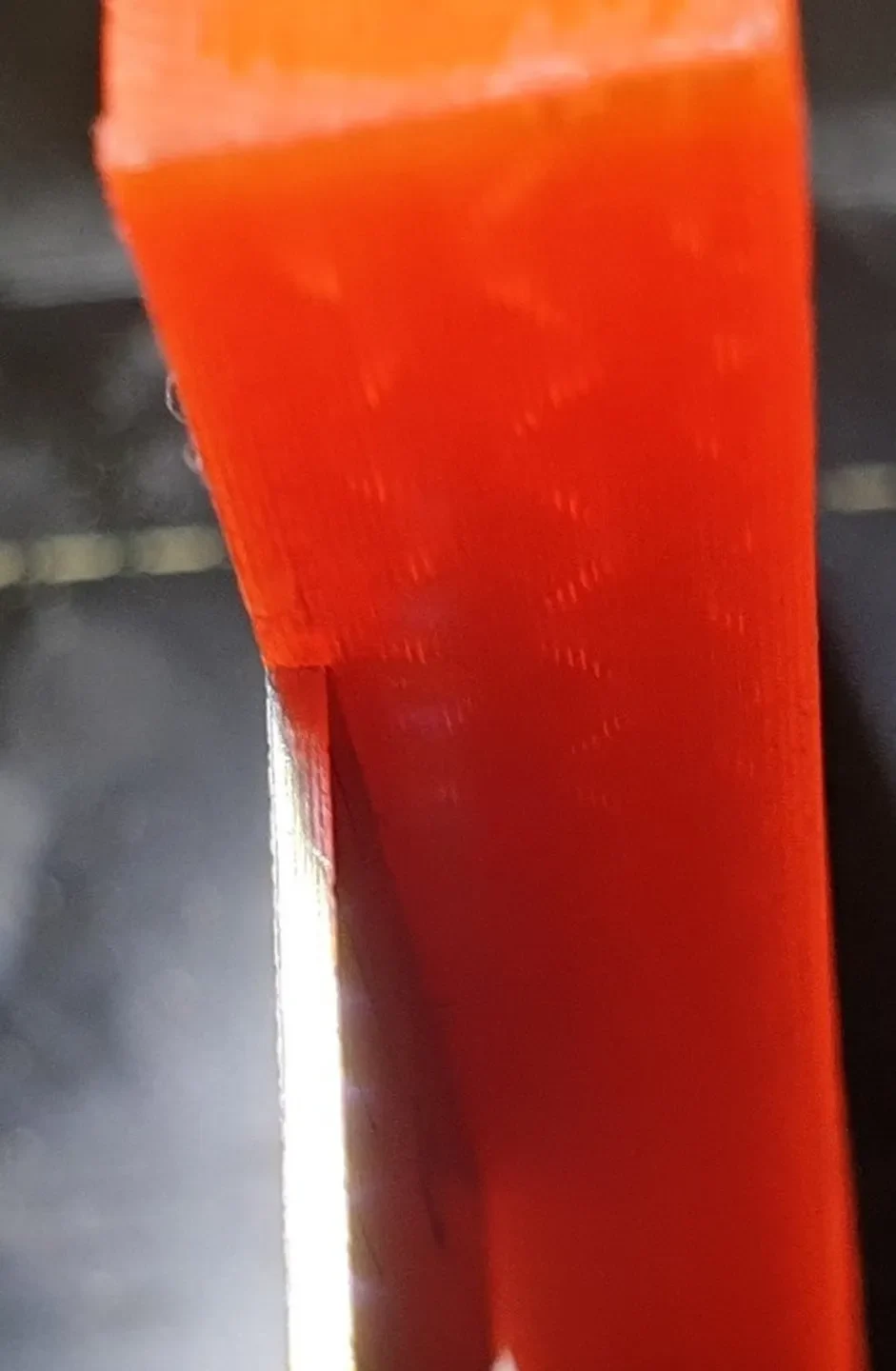

В зависимости от используемой стальной линейки может потребоваться некоторая точная регулировка с помощью плоского напильника, но, согласно моей собственной линейке, она идеально встает на место без каких-либо принудительных «уговоров».
