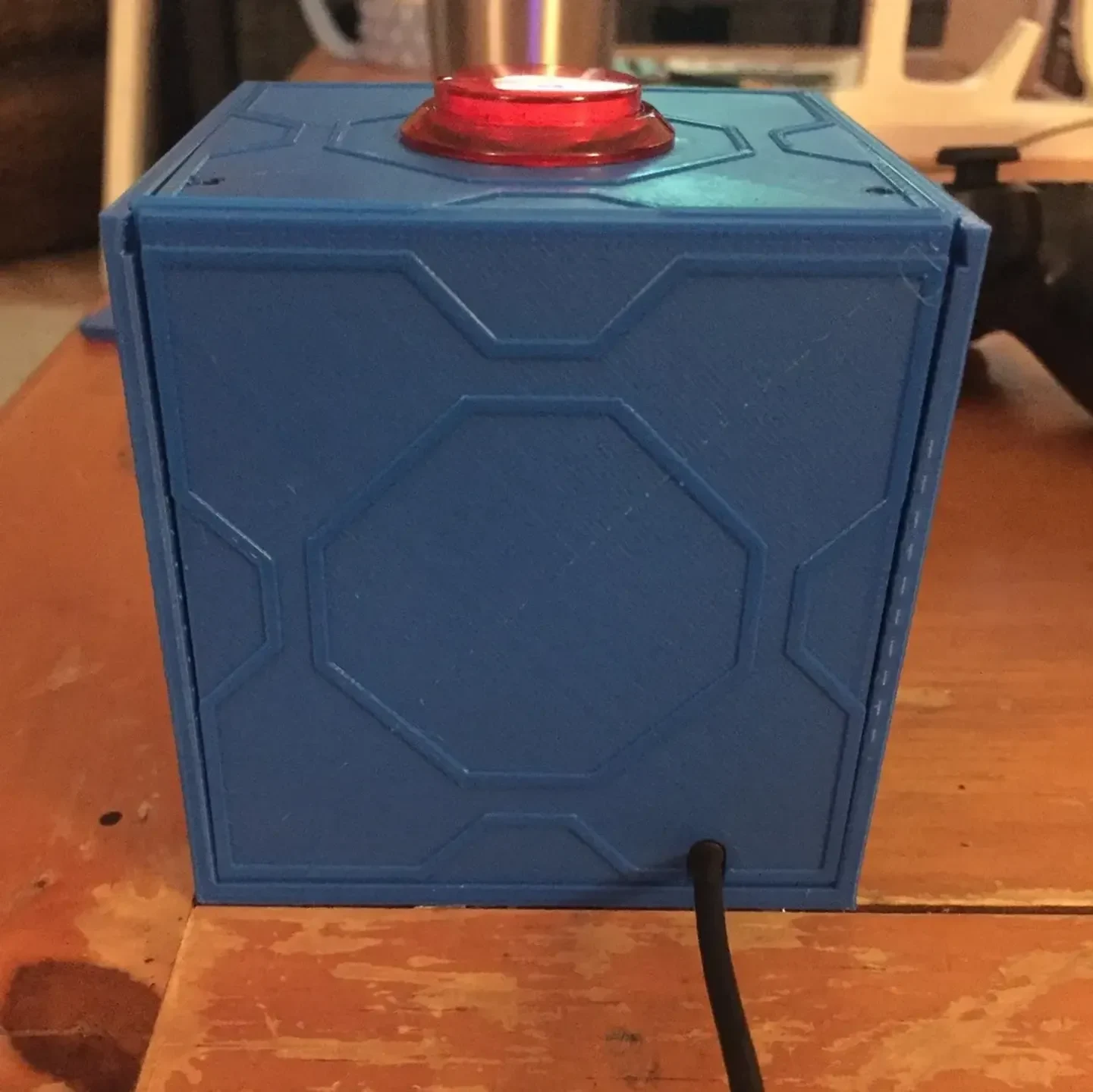

Meeseeks Box - голос Google AIY для Pi Zero W

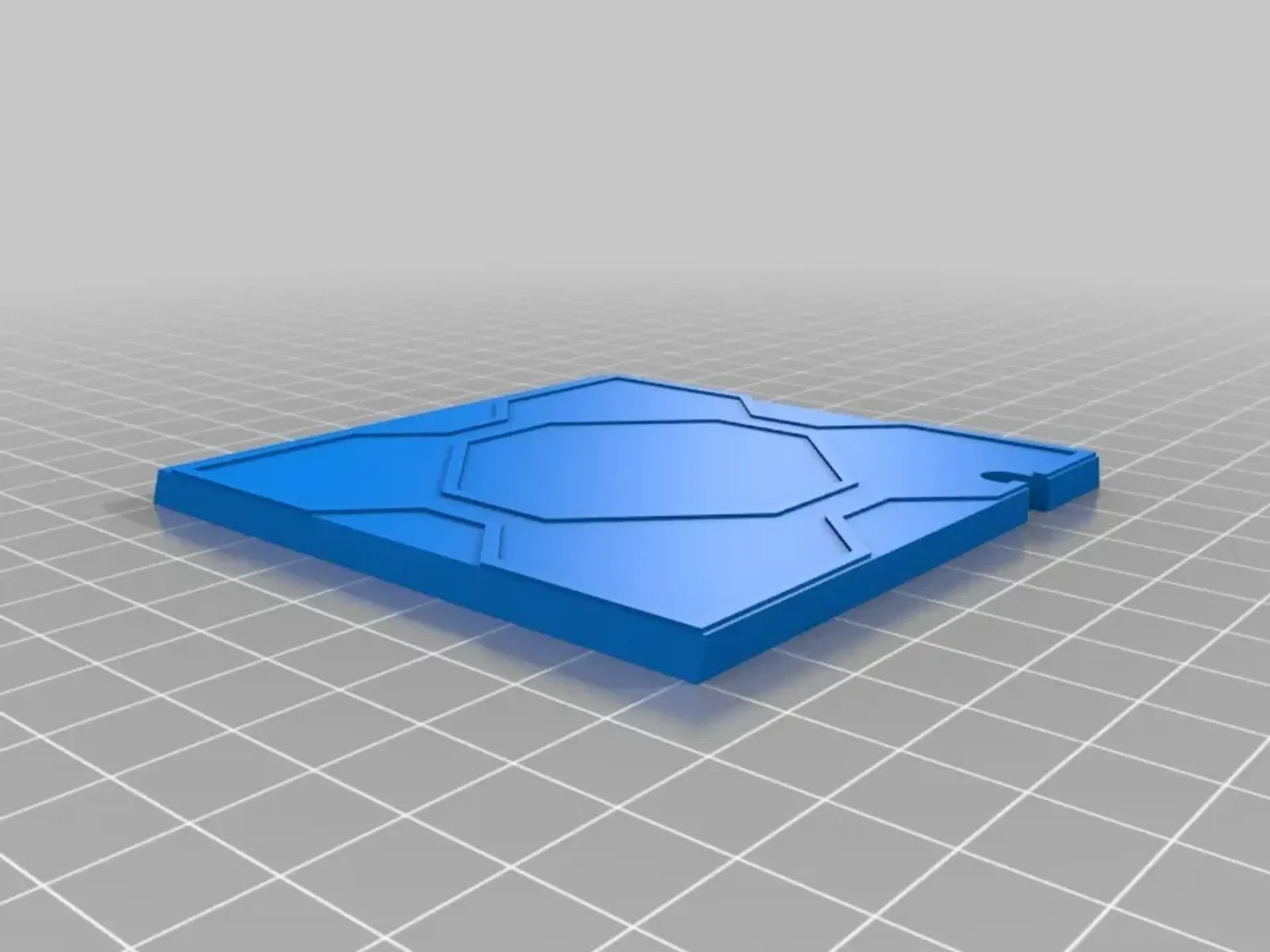

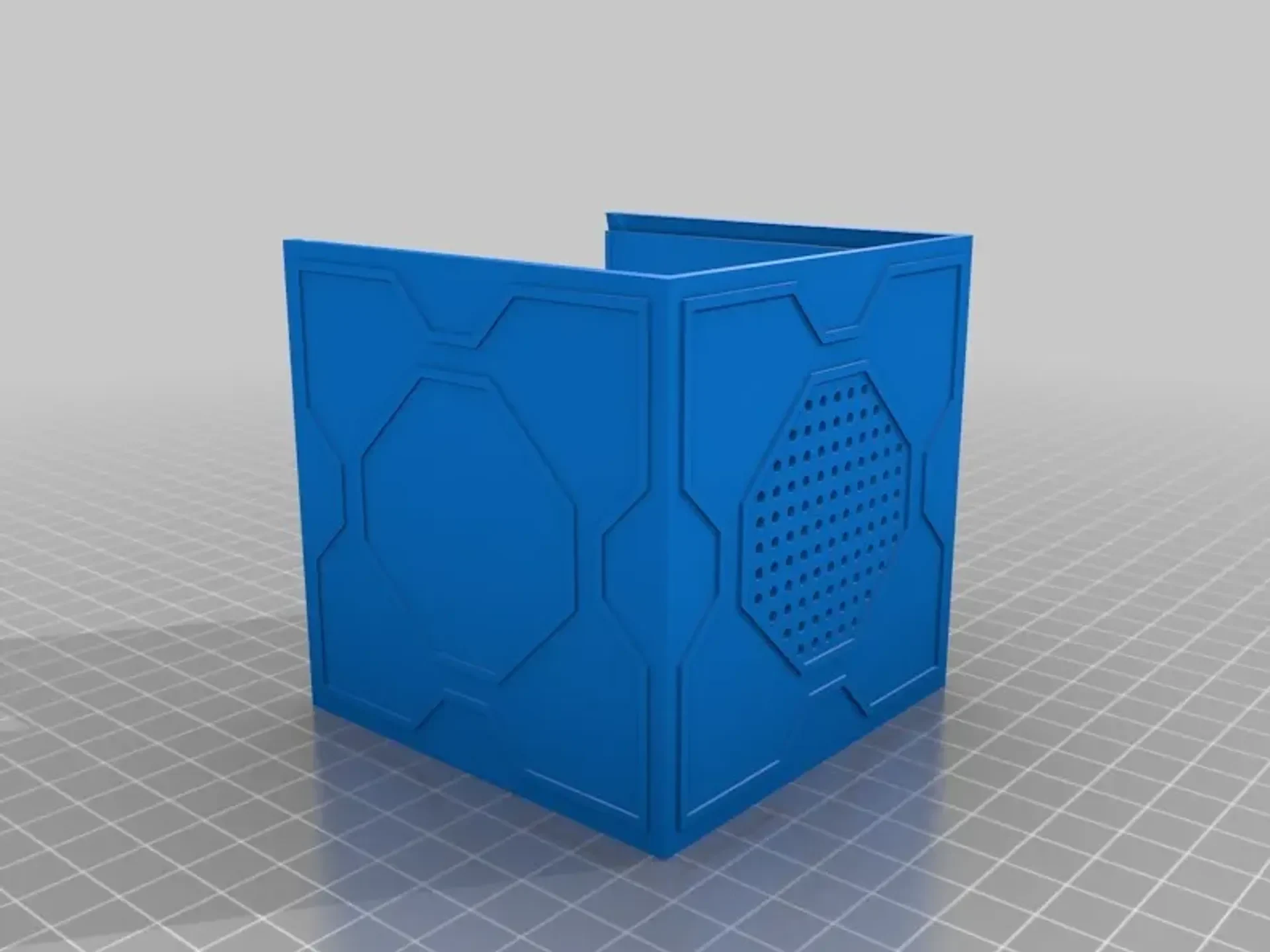

Если вы еще не распечатали файлы, загрузите их повторно, поскольку я внес несколько незначительных изменений для лучшего соответствия и выравнивания. Я также понял, что в верхней части коробки нет октогана посередине, поэтому я создал точный верх, а также окто-топ на случай, если вам понравится, как он выглядит. Квадратные опоры под отверстиями микрофона должны иметь возможность снять сверху, возможно, проткнуть небольшую отвертку, брошенную в верхние отверстия.

Он предназначен для Pi Zero W и не подходит для Pi большего размера. Из-за того, что конструкция внутри очень плотная, я переместил микрофон в заднюю часть коробки, но все по-прежнему работает нормально. Отверстие в задней панели для блока питания имеет ширину 5 мм на случай, если вам понадобится немного расширить его для собственного блока питания.

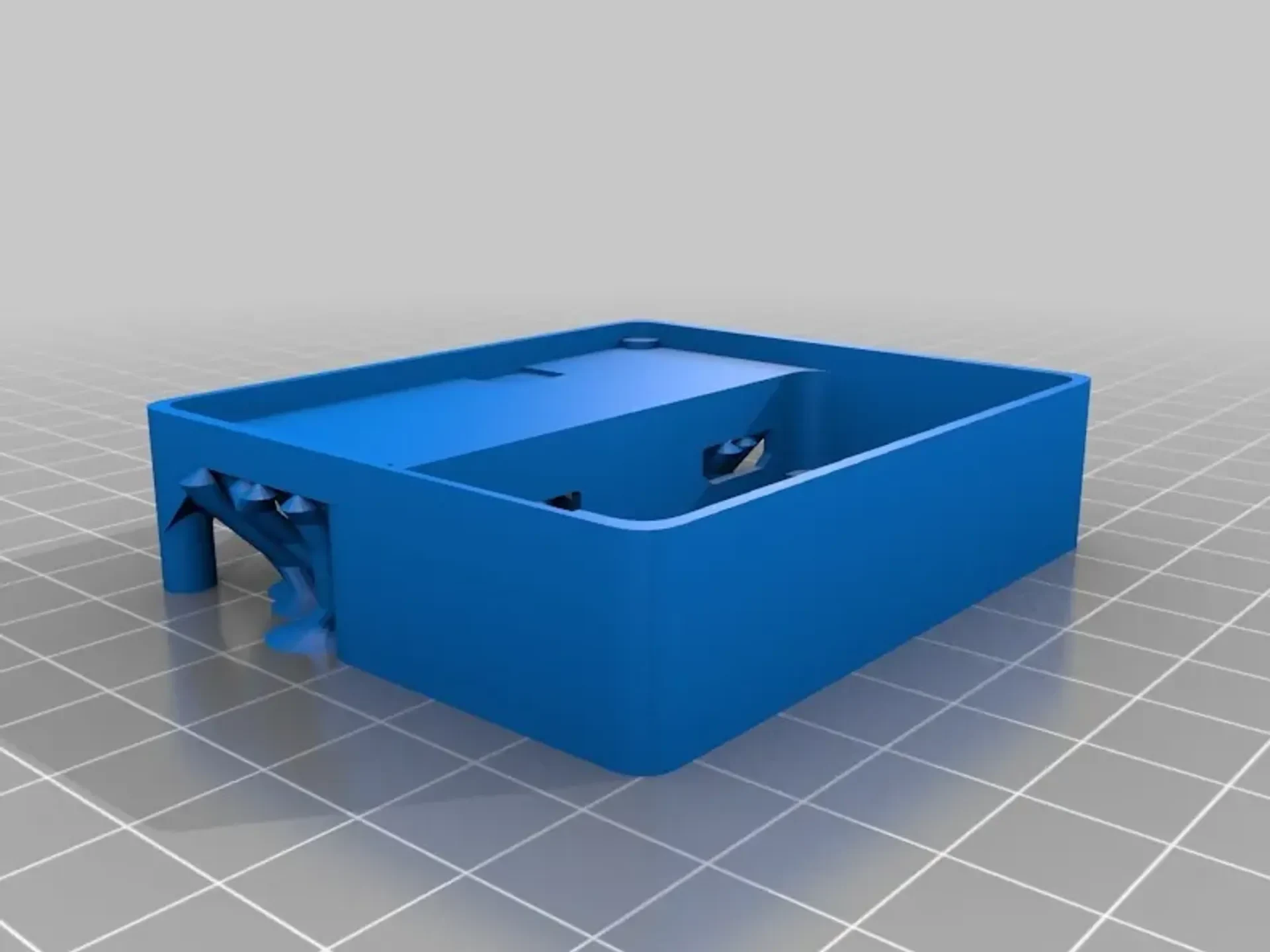

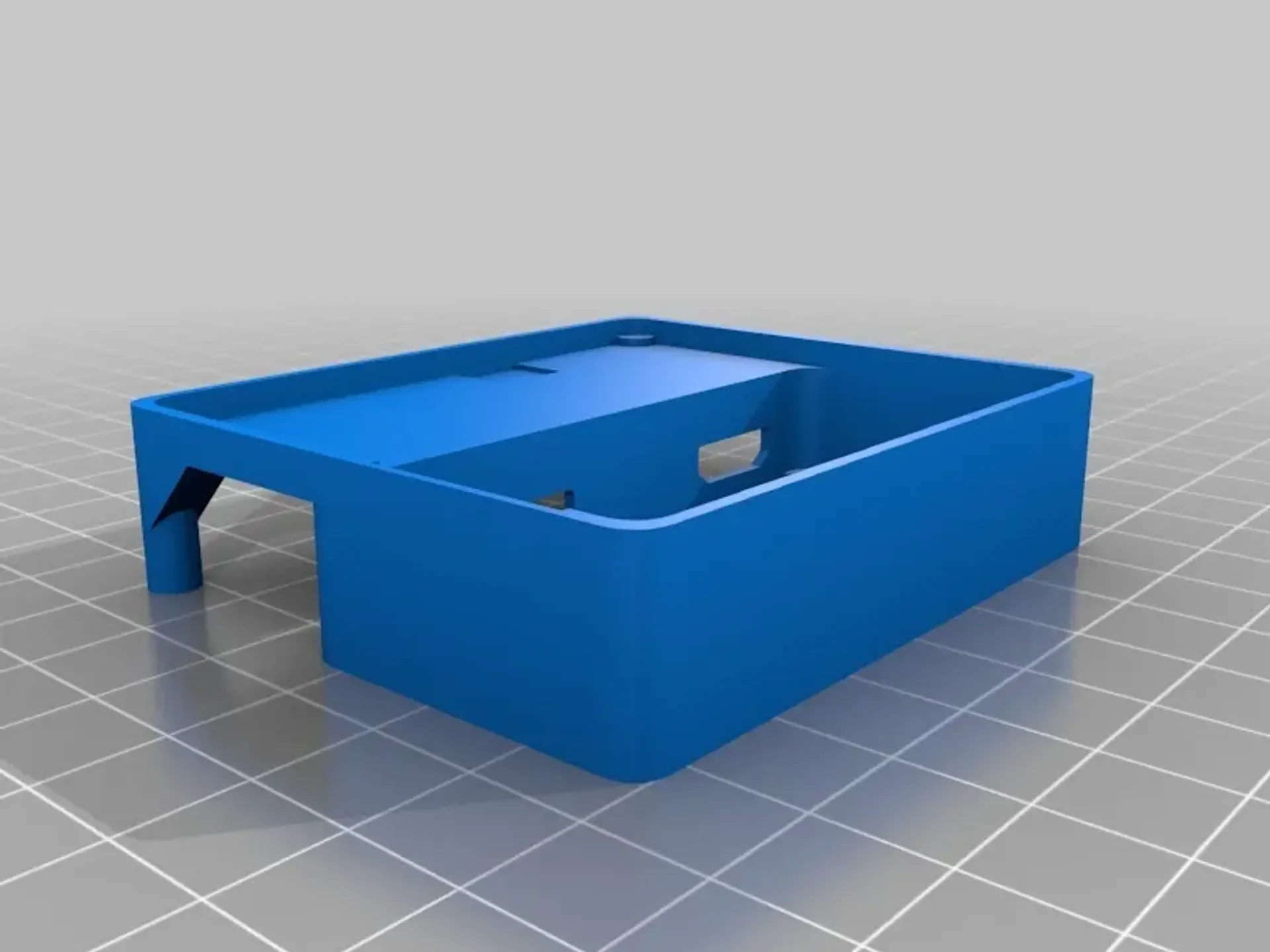

Держатель Pi Zero W не является обязательным, так как Pi Zero будет удобно сидеть внутри отверстия внизу. Я обновил его, чтобы настроить некоторые зазоры. Теперь внизу есть отверстие, которое поможет вынуть Пи. Я также добавил версию, в которой поддержка деревьев создана в MeshMixer.

Видео его работы: https://www.youtube.com/watch?v=vgi76dW5N3g.

Видео сборки https://www.youtube.com/watch?v=7mb9ln7fUww

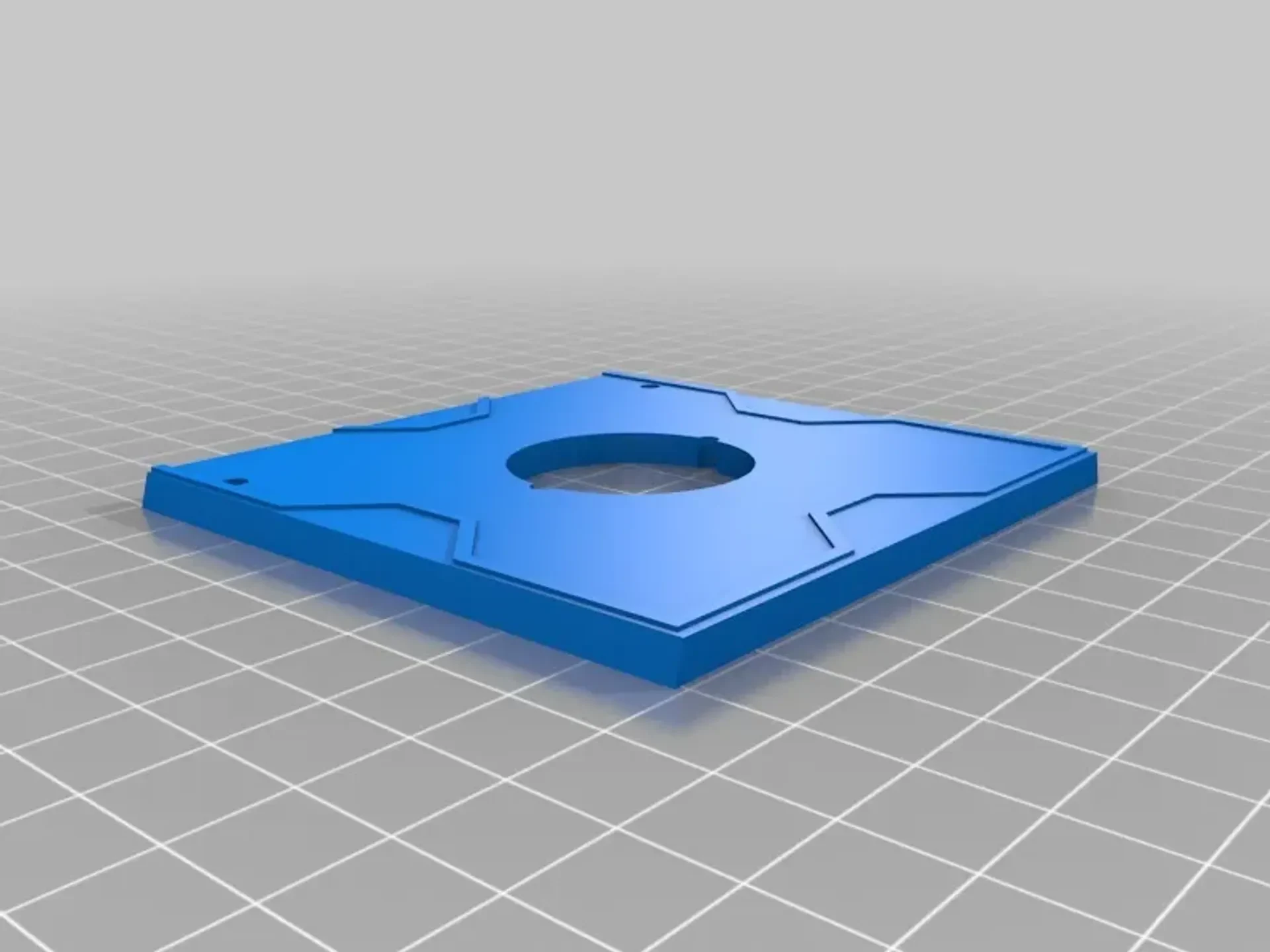

Установите кнопку на верхнюю панель. Вставляйте лампу так, чтобы вилки и провода выступали влево, если смотреть на коробку сзади. В этой конструкции зазор ОЧЕНЬ мал, поэтому вам нужно, чтобы все было правильно.
Установите плату микрофона в отверстие и зафиксируйте ее скотчем. Подсоедините штекер.

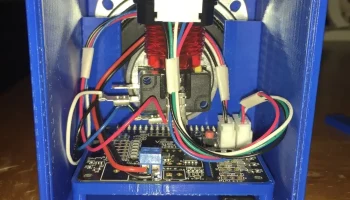

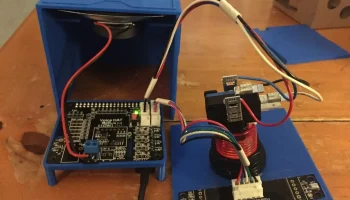

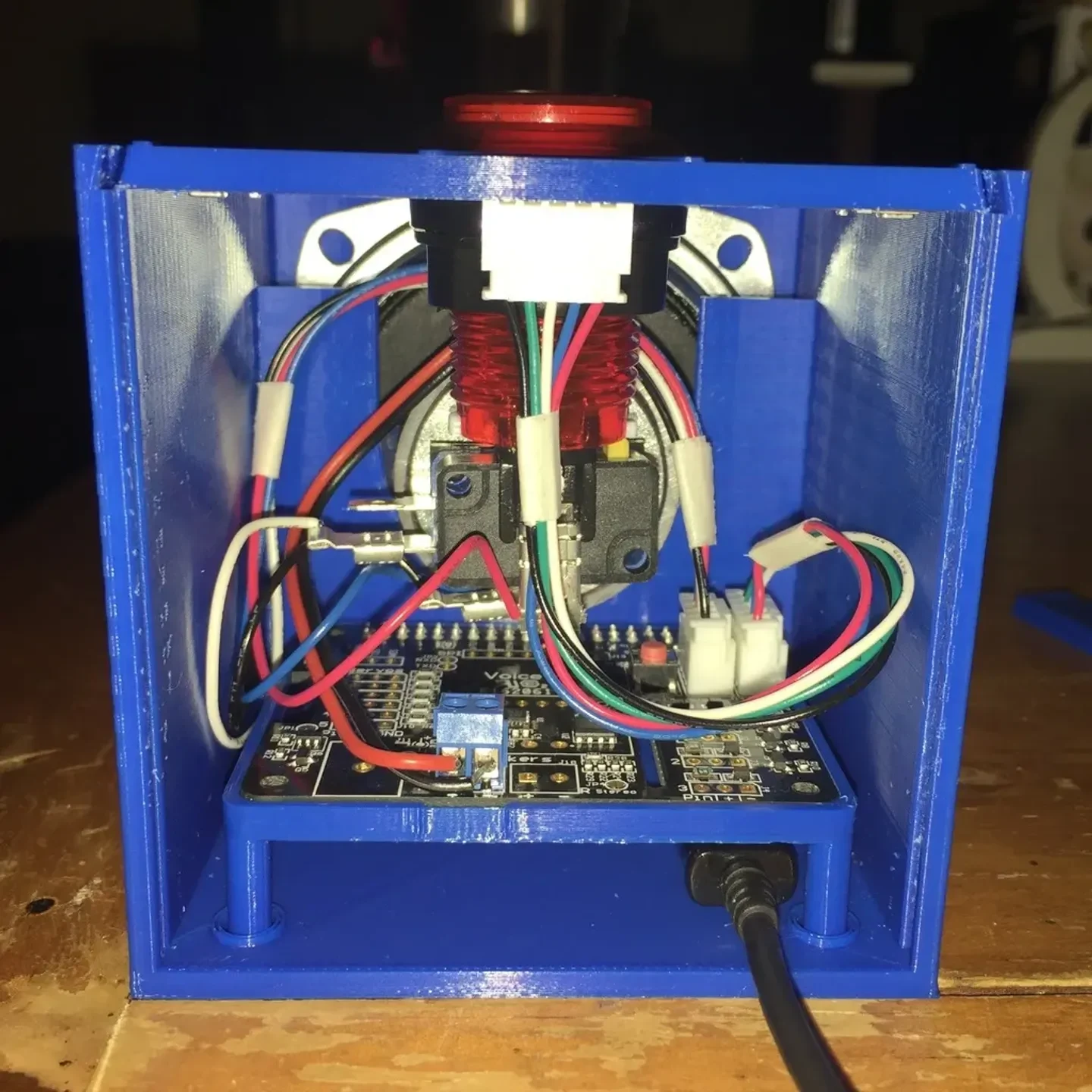

3. СО ИЗВЛЕЧЕННОЙ КАРТОЙ MICROSD Поместите Pi Zero W + Voice Hat в держатель Pi Zero W. Как только все будет на месте, вставьте карту microSD. 4. Подключите провода динамика к плате. Подключите кабель кнопки и кабель микрофона. 5. Сейчас самое время подключить блок питания (разъем Mini USB). Поместите держатель Pi Zero W в отверстие внутри коробки. Он должен хорошо сидеть на месте, чтобы не перемещаться слишком сильно. 6. Аккуратно вставьте верхнюю панель в верхние пазы и продвиньте ее ��перед до упора. При необходимости переместите провода. 7. Вставьте заднюю панель и проведите ее по кабелю питания. 8. Выходите из себя, просто формулируйте простые запросы.

Настройки печати

Бренд принтера:

PowerSpec

Принтер:

PowerSpec 3D Про

Плоты:

Нет

Разрешение:

.2

Заполнение:

15-25

Примечания:

Держателю Pi Zero W нужны опоры, с остальными все будет в порядке и без поддержек.
