Крепление двигателя и лыжи для радиоуправляемого самолета..

Детали для 3D-печати, которые помогут создать легкий многовинтовой радиоуправляемый самолет с неподвижным крылом. Крыло и фюзеляж могут быть построены с использованием обычной технологии изготовления пенопласта (см. «Экспериментальные авиалинии» на YouTube или подождите, пока мои более подробные планы появятся после небольшого дополнительного тестирования).

PLA, заполнение 15-20%, без опор (кроме лыж, которым нужны опоры)

Совместимость (проверено):
Крыло/профиль: шнур 6-8 дюймов, толщина 20 мм.

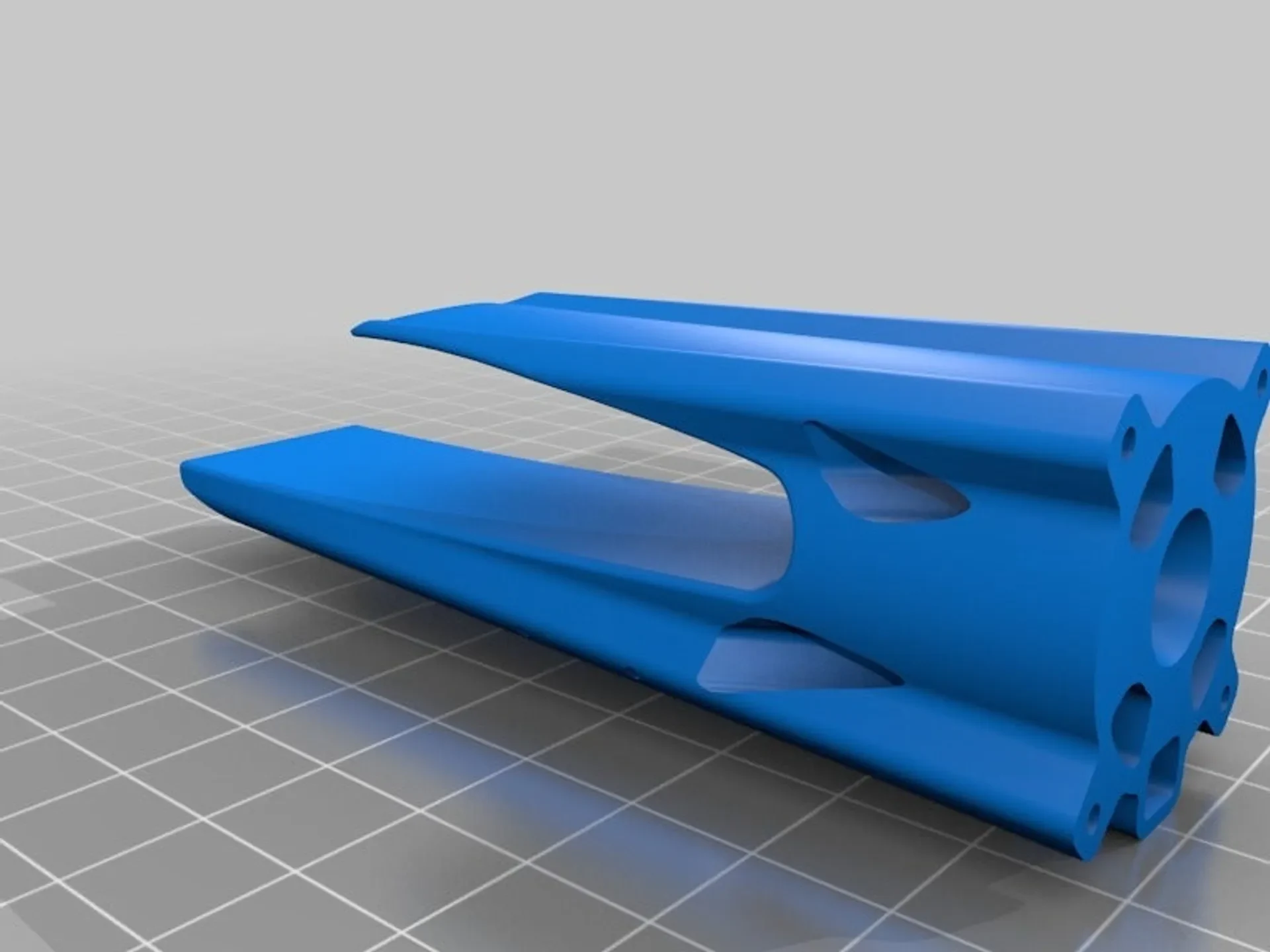

Двигатели: X2206 1500кВ Sunnysky (18г) или аналогичная схема монтажа (нетипичная)

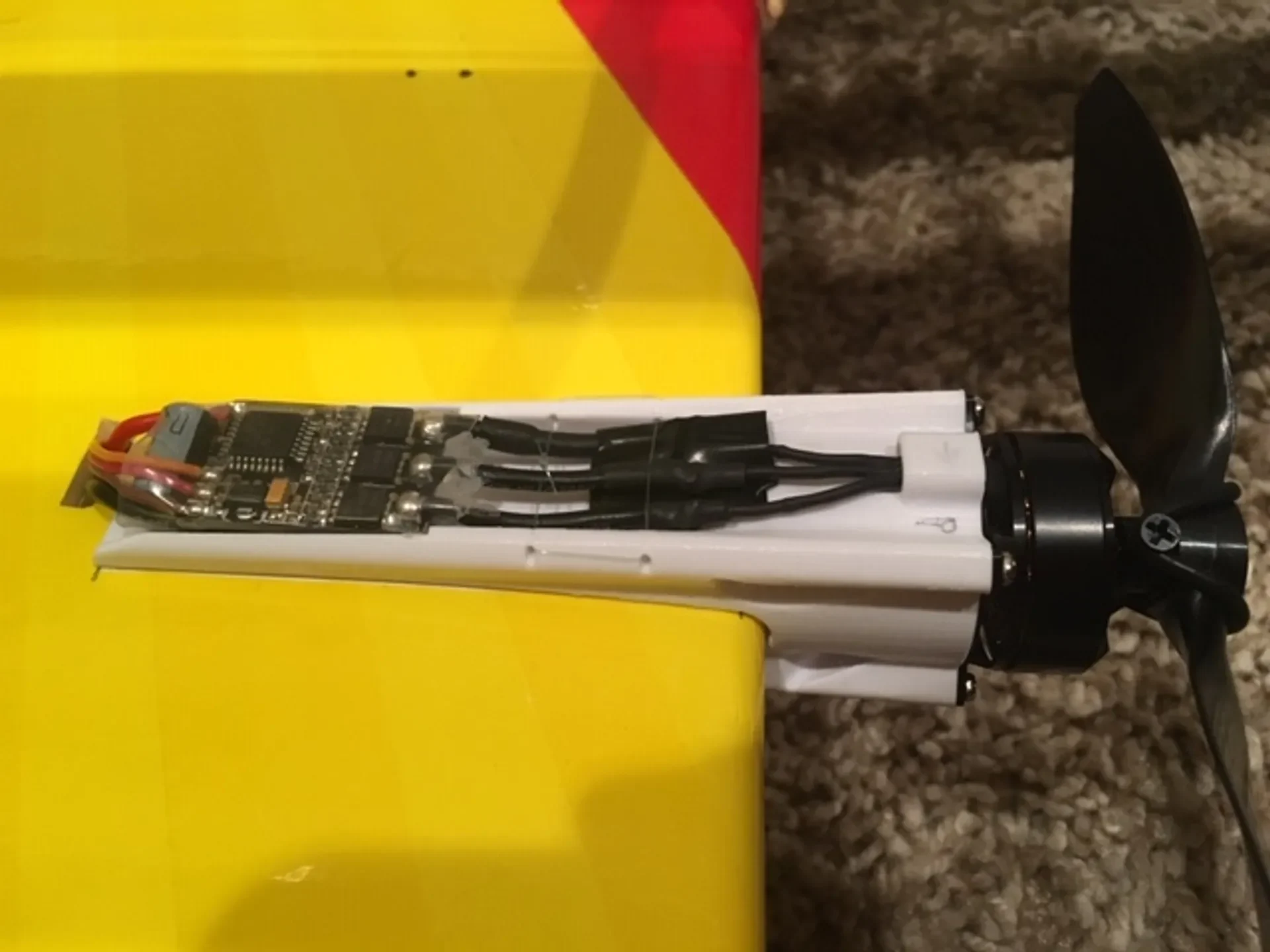

ESC: максимальная ширина 21 мм (12 А Velotech, 1 А BEC или аналогичный — уже, чем большинство)
Пропеллер Turnigy Slowfly Propeller 7x3,8, черный (по часовой и против часовой стрелки)

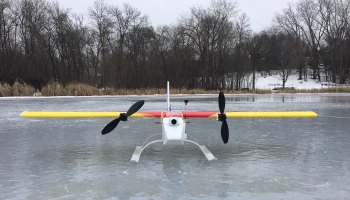

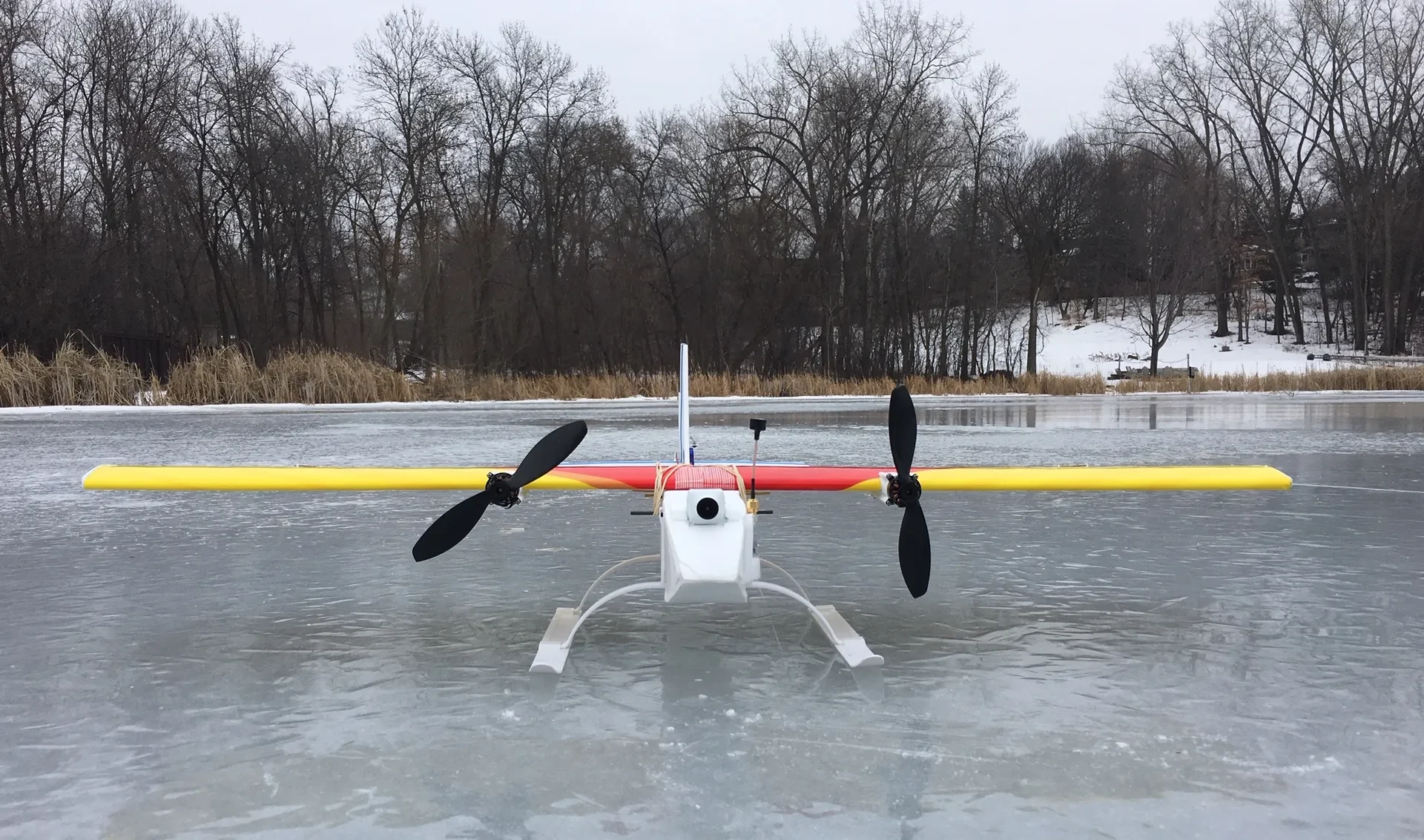

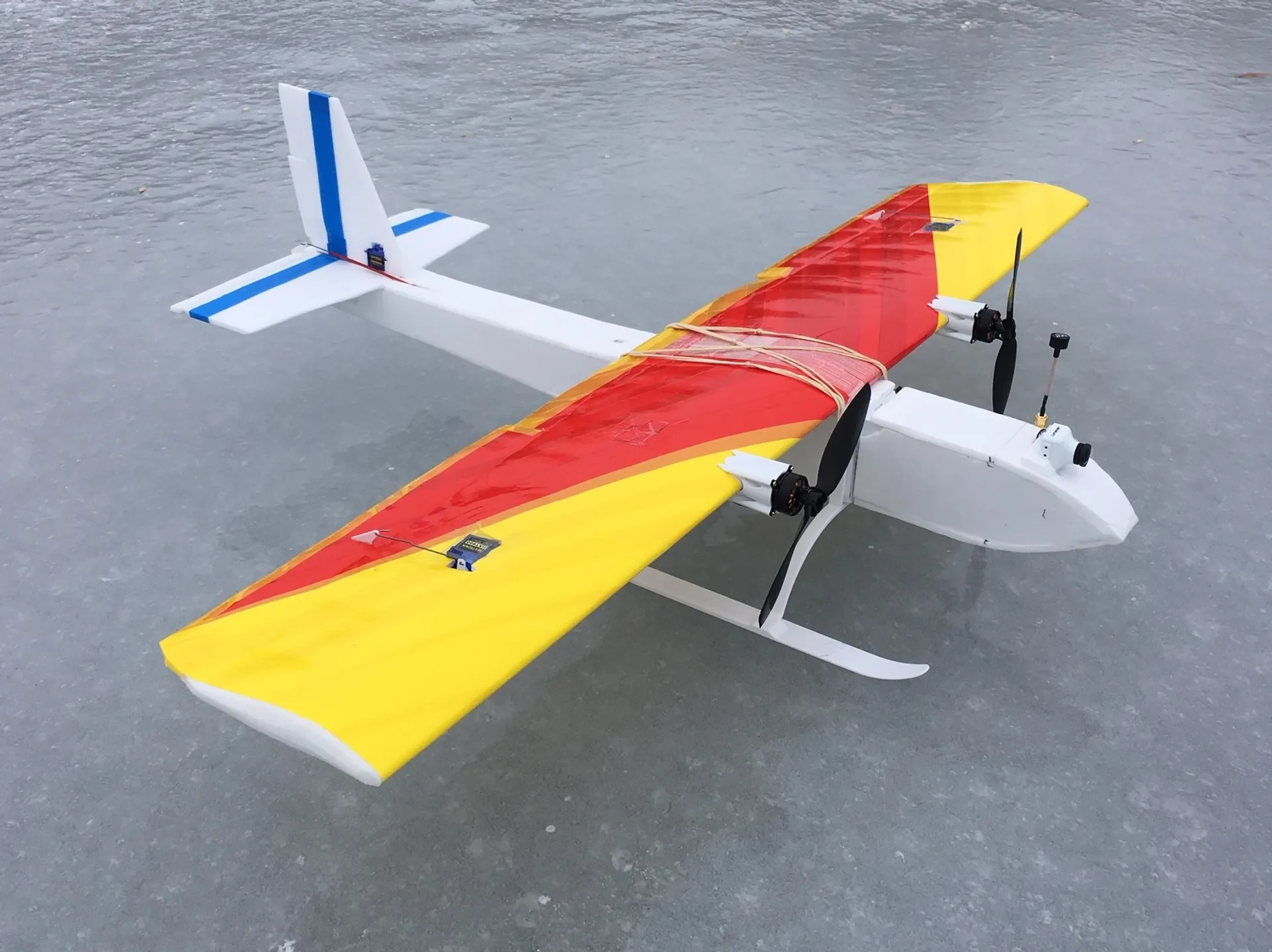

Как показано на рисунке, самолет построен с размахом крыльев 40 дюймов с использованием пенопласта «долларовое дерево» и пенокартона модели самолета (MPF), используемого для фюзеляжа и стабилизаторов.

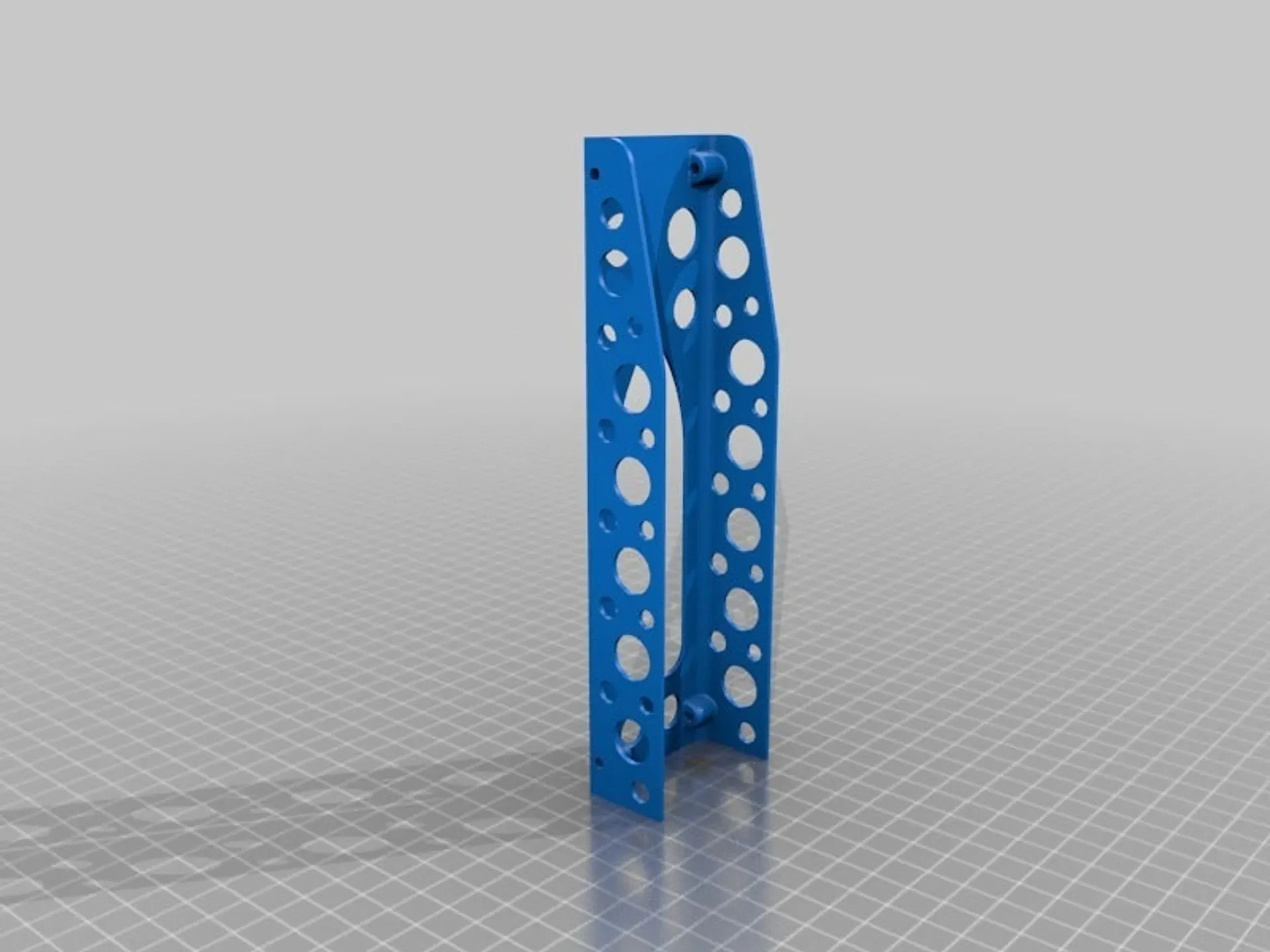

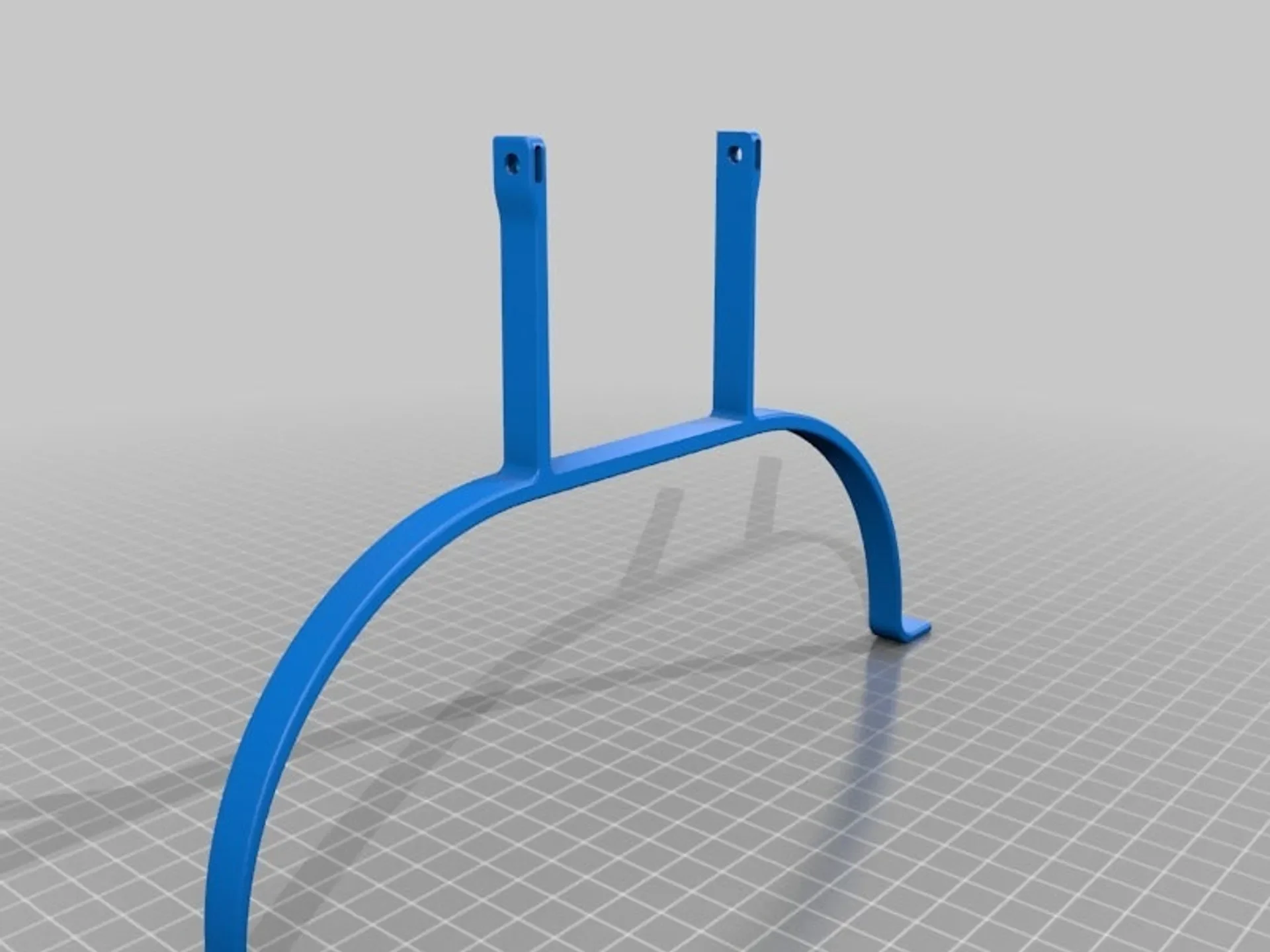

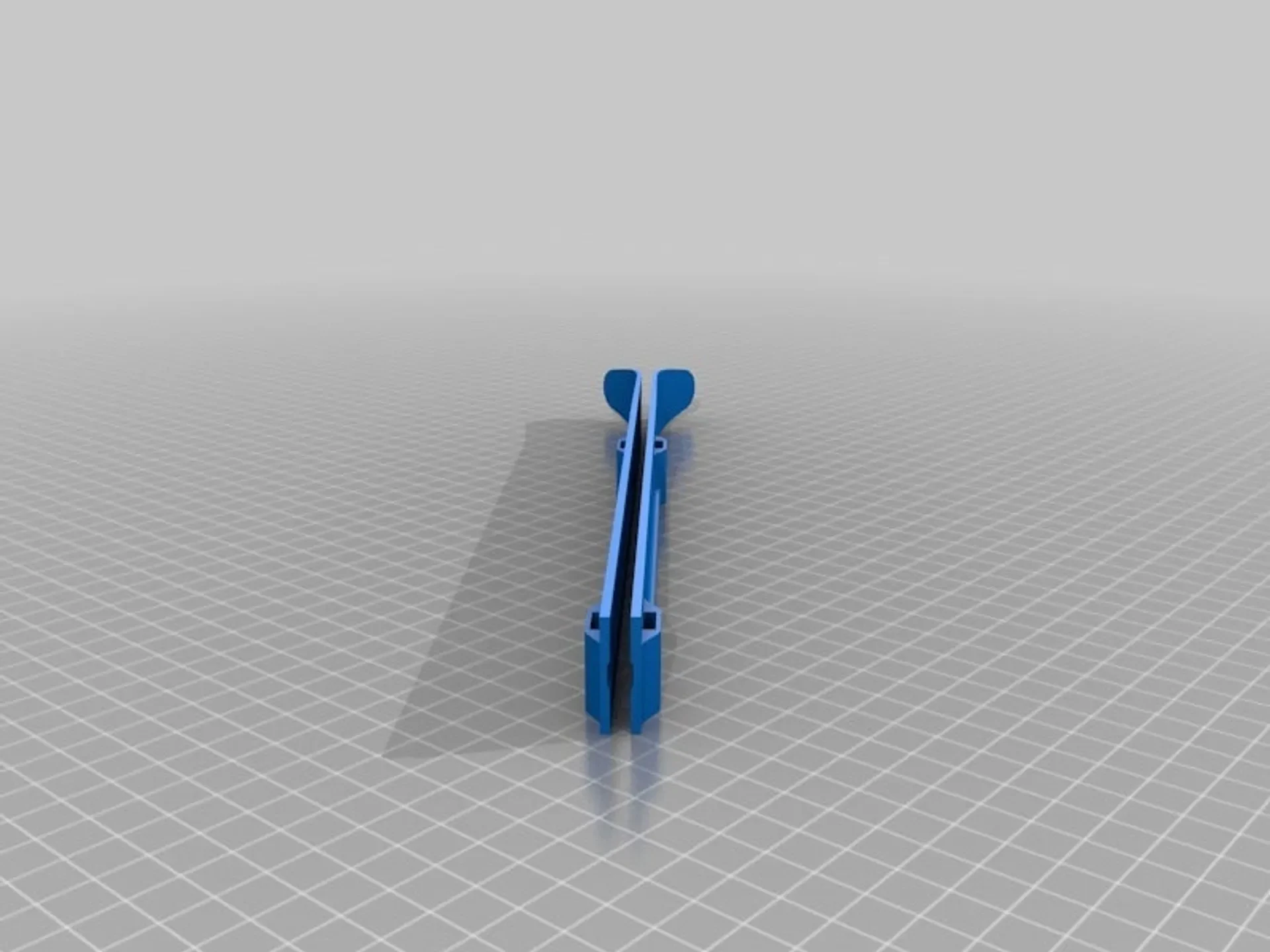

Компоненты лыж можно склеить эпоксидной смолой, а отверстия и стойки шасси предназначены для фиксации на месте с помощью дюбеля, используемого для удержания крыла на месте, с помощью резиновых лент.

Посетите мой сайт RCsean.com для получения дополнительной информации, видеороликов о прототипах и т. д.

Распечатать инструкции

PLA, PET и т. д., наполнение 15-20%, без опор (кроме лыж, которым нужны опоры)
