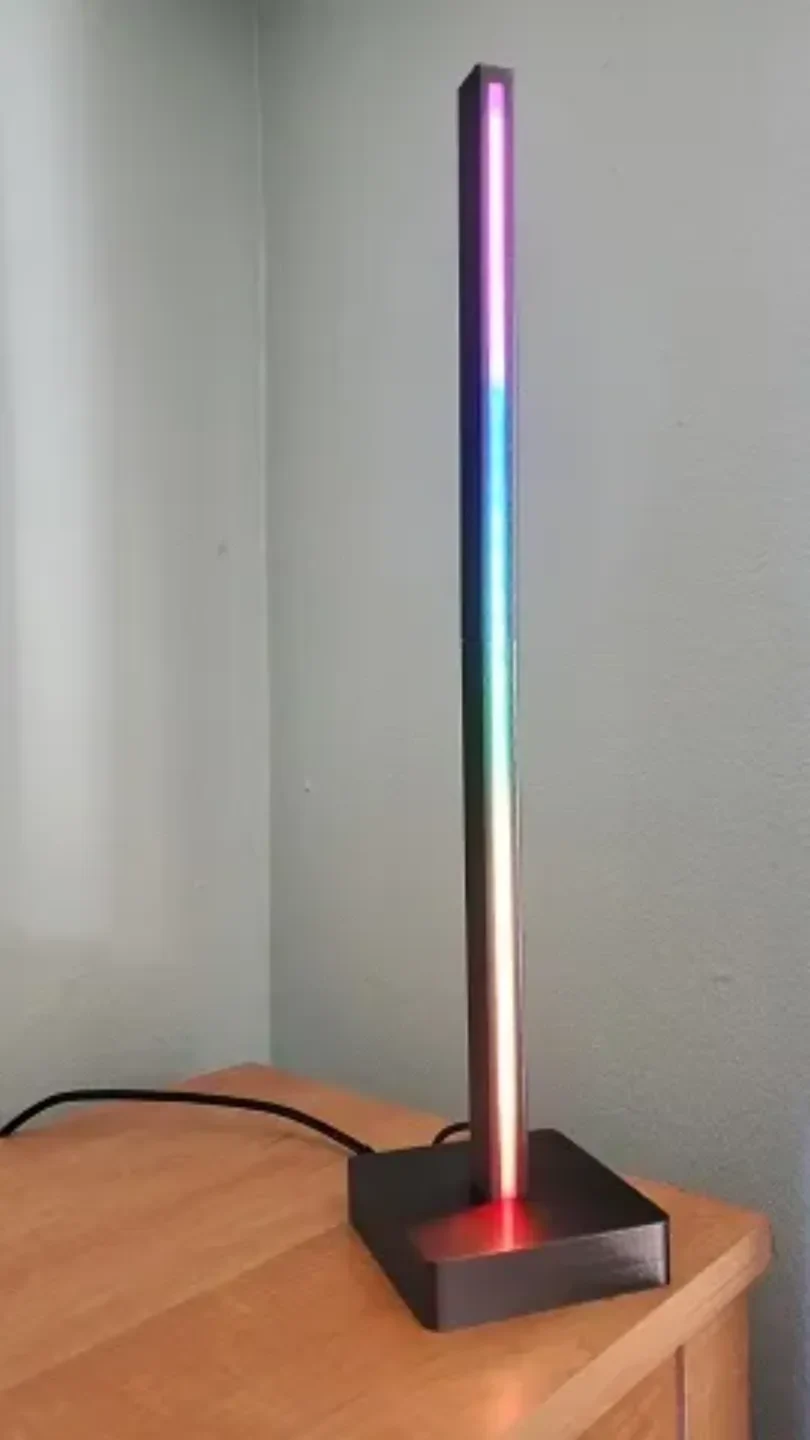

RGB-световая башня

Вдохновленный интеллектуальными осветительными башнями Corsair LT100, но не желая выкладывать 130 долларов за пару из них, я разработал это.

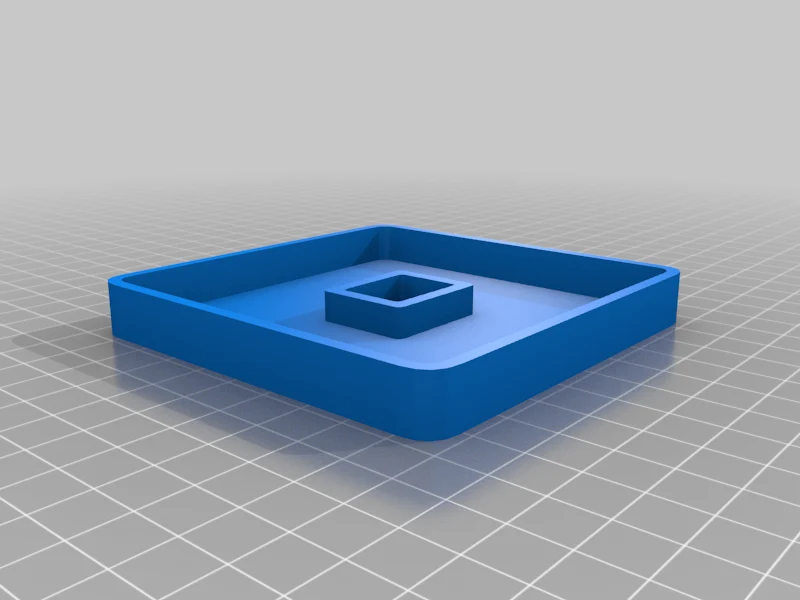

ОБНОВЛЕНИЕ: Толщина основания и крышки увеличена для повышения устойчивости. Предыдущая итерация была немного шаткой и, возможно, склонной к поломке у основания башни из-за относительно тонкой обшивки сверху и снизу основания.

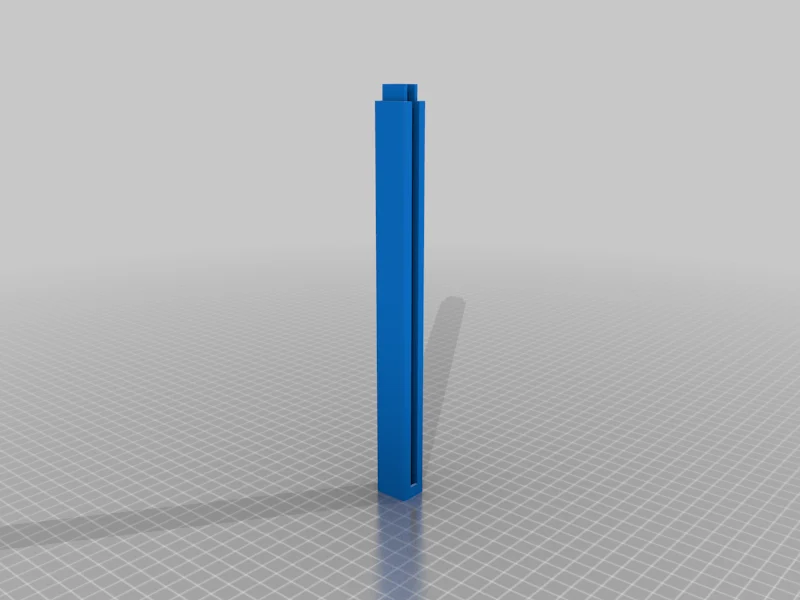

2-е ОБНОВЛЕНИЕ: теперь существуют версии башен v2.5. К ним относится вставка толщиной 8 мм, помогающая выровнять и стабилизировать две половины башни. Вам необходимо убедиться, что ваш принтер и слайсер хорошо откалиброваны с правильными шагами, горизонтальным расширением и скоростью потока, чтобы эти детали подходили правильно. Я предлагаю распечатать образцы только верхних 20 мм каждой модели, чтобы убедиться, что они подходят, прежде чем печатать всю башню.

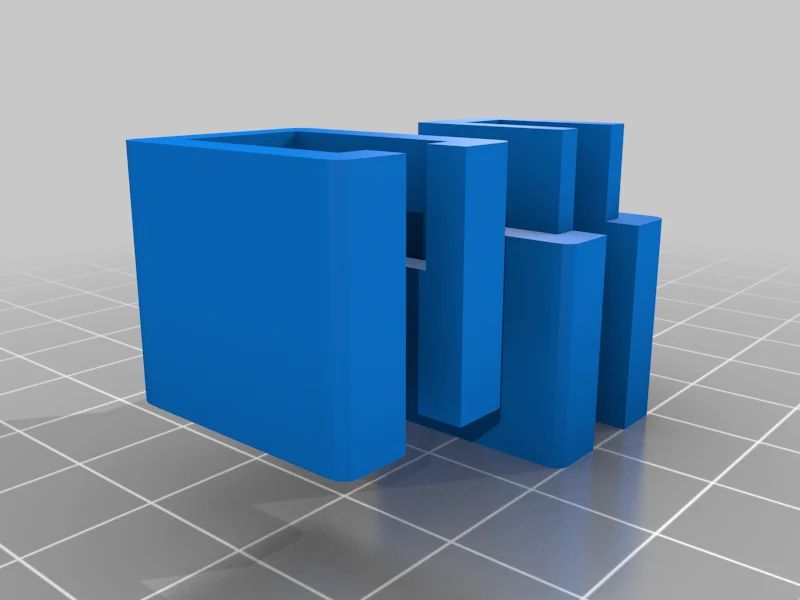

3-е ОБНОВЛЕНИЕ: я добавил калибровочный отпечаток. Это небольшой пример того, как соединяются две половины башен v2.5. Вы можете использовать эту быструю печать, чтобы убедиться, что настройки вашего принтера и слайсера откалиброваны правильно, чтобы детали правильно скользили друг с другом.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Нить: Sunlu PLA

Шелковый Черный

Примечания:

Поскольку это моя первая конструкция, настройки могут быть неоптимальными с точки зрения конструкции и/или долговечности. Предложения по улучшению приветствуются.

Пост-печать

Требуется некоторая сборка

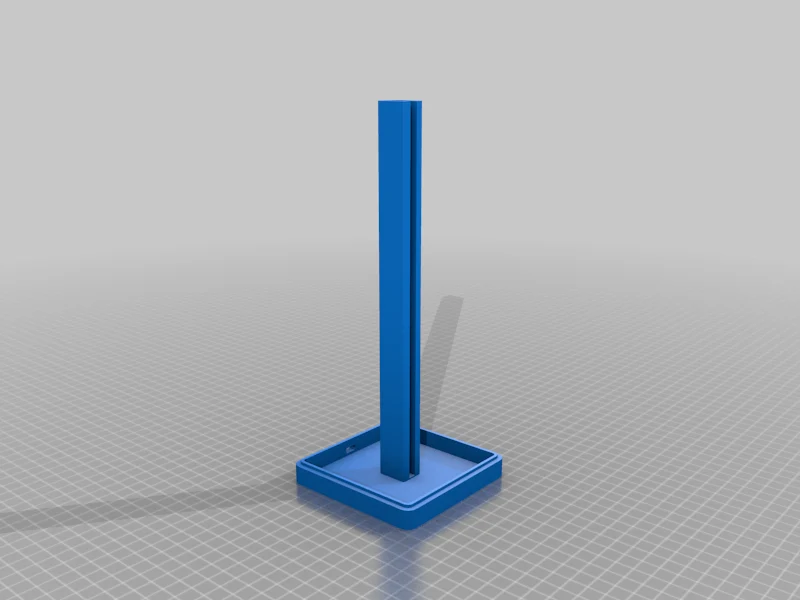

Корпус предназначен для размещения контроллера D1 Mini в основании и установки ленты Phanteks Neon RGB в канале. В собранном виде башня имеет высоту чуть более 440 мм, ��оэтому она была спроектирована из трех частей, которые после печати необходимо будет склеить. Возможные будущие улучшения включают более прочное основание, возможно, с более толстыми стенками или большим количеством заполнения, а также систему блокировки для нижней и верхней частей башни.

Я бы порекомендовал нанести щедрую каплю горячего клея вокруг основания, где башня соприкасается с ним, чтобы обеспечить дополнительную прочность. Я экспериментировал с различными механизмами поддержки, но в конечном итоге они просто переместили точку отказа. Горячий клей вокруг основания достаточно укрепляет самое слабое место.

Дополнительные детали, необходимые для сборки:

Phanteks Neon RGB Strip 400 мм — поставляются в упаковке по две штуки. (https://www.amazon.com/dp/B07XV5TT1F/ref=twister_B085TPGYLH?_encoding=UTF8&psc=1)

Маке��ная плата Makerfocus D1 Mini ESP8266 оснащена WLED. (https://www.amazon.com/Makerfocus-NodeMcu-Development-ESP8266-Compatible/dp/B01N3P763C/ref=sxts_sx wds-bia-wc-rsf-lq2a1_0?cv_ct_cx=d1+mini&dchild=1&keywords=d1+mini&pd_rd_i=B01N3P763C&pd_rd_r=c714d0 db-78df-4319-bdd8-d8bcb06d8cc4&pd_rd_w=LR9El&pd_rd_wg=g3jam&pf_rd_p=52f9c563-bb87-44f4-9d9d-e1c0340 2d90f&pf_rd_r=CC9KMG3AY8E3758ZKR9E&psc=1&qid=1609881745&sr=1-1-d3e58e83-6458-471c-a87e-175495b96a10)

Переключатель логического уровня 3,3-5 В (https://www.amazon.com/gp/product/B07DCVFYJT/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1)

Разъем USB типа C (https://www.aliexpress.com/item/4000314458731.html?spm=a2g0s.9042311.0.0.63ed4c4dOQZ7e5)

USB-кабели C

Источник питания USB с номиналом 2 ампера или выше.

Я приклеил разъемы USB C на место горячим клеем, а также добавил большую выпуклость вокруг основания, чтобы укрепить корпус. Также потребовалась легкая пайка.

Пользовательский раздел

Электроника и запчасти

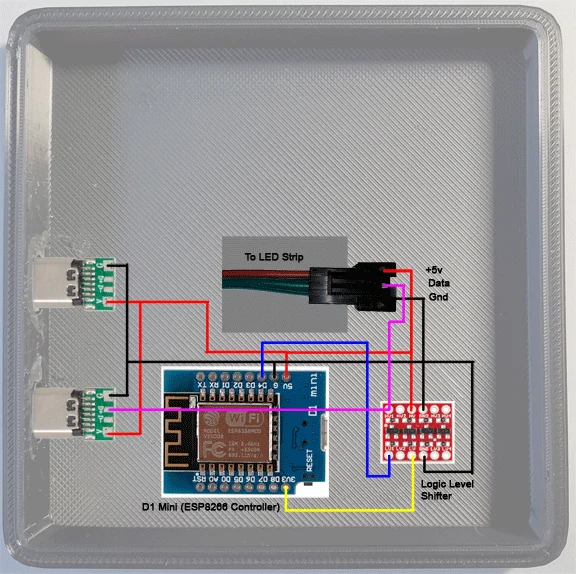

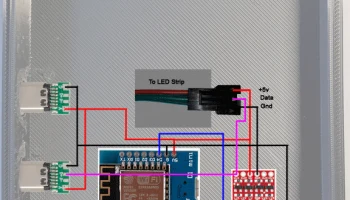

По просьбе добавил схему подключения. Детали примерно в масштабе. Также есть полный список запчастей. По возможности я делал покупки на Amazon, но разъемов USB C там не было, поэтому я купил их на AliExpress.

Светодиодные ленты: RGB-лента Phanteks NEON https://www.amazon.com/dp/B07XV5TT1F/ref=twister_B085TPGYLH?_encoding=UTF8&psc=1

Это, безусловно, самый дорогой компонент в списке. Я выбрал его, потому что он содержит 28 встроенных светодиодов с отличным рассеиванием света. Гибкий силиконовый корпус идеально вписывается в вертикальный канал, встроенный в башню.

ESP8266 D1 Mini ESP8266 WiFi-контроллер https://www.amazon.com/dp/B07KW54YSK/ref=twister_B076HMLW54?_encoding=UTF8&psc=1

Если покупать два, выйдет гораздо дешевле. Их нужно будет прошить
