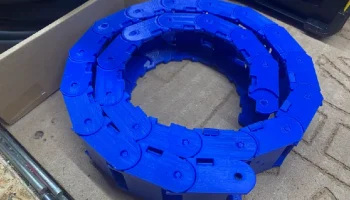

Цепь тянущаяся для ЧПУ, двухсекционная

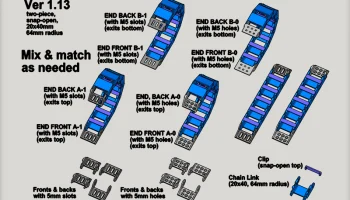

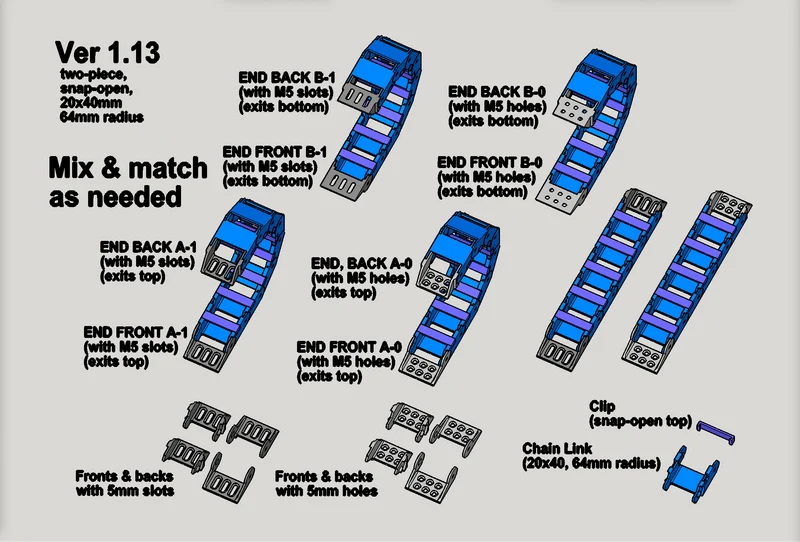

ОБНОВЛЕНИЕ 23-24 апреля 2024 г. — Изменен способ крепления фиксатора для повышения прочности захвата. Это включало в себя ремикс как на звено цепи, так и на клип. Это есть в версии 1.14 и выше. Также добавлено два новых набора. Оригинал был переименован в v1.14-A, а новая, более широкая «двухканальная» версия получила название v1.14-B. Также я добавил новую, экспериментальную версию v1.14-B, в которой есть отдельные клипы для каждой стороны (для каждого из двух каналов). Ниже приведен скриншот новой экспериментальной версии с отдельными двойными клипами.

-----

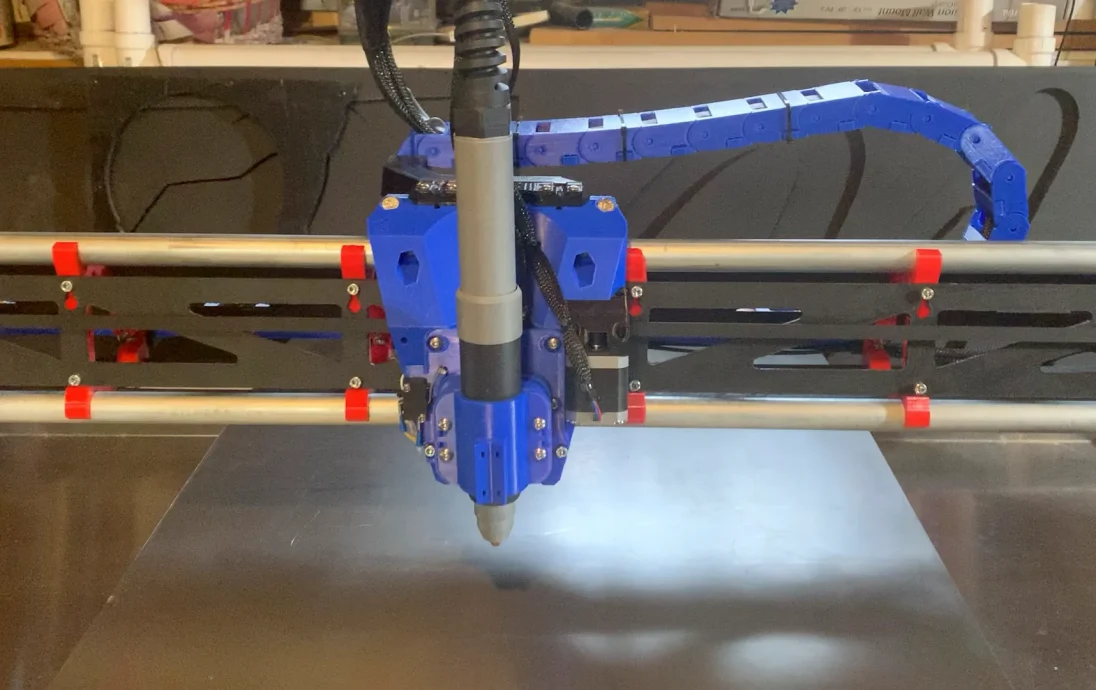

В двух из моих недавно опубликованных видеороликов эта же конструкция используется на моем столе плазменной резки с ЧПУ, основанном на LowRider v3. Посмотрите их ниже. На втором рисунке ниже подробно показано, как я использую эту цепочку для осей X и Y на LowRider 3, который я использую для плазмы.

Это также сочетается с этим: https://www.printables.com/model/253880-lowrider-3-plasma-cnc-drag-chain-mount-revised-for.

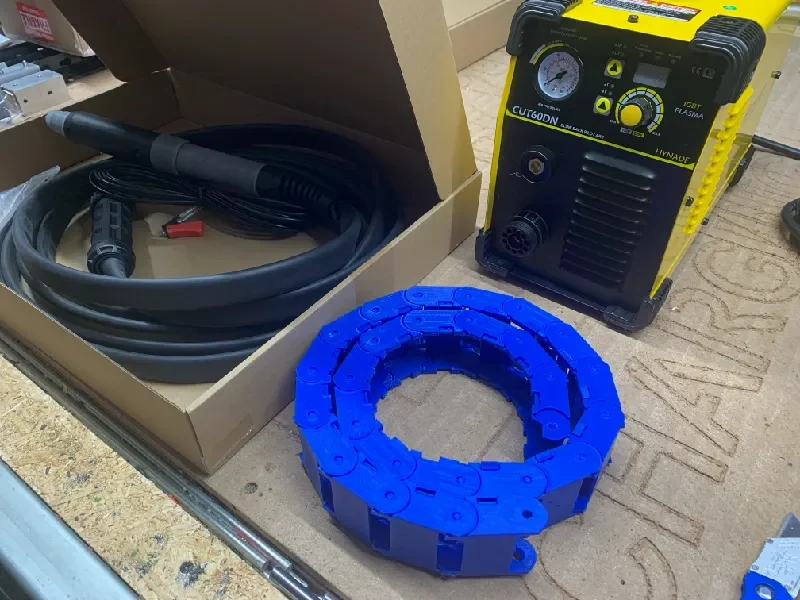

Цепь большего размера для столов плазменной резки с ЧПУ, фрезерных станков с ЧПУ, фрезерных станков с ЧПУ, силовых, информационных, коаксиальных и других кабелей/шнуров.

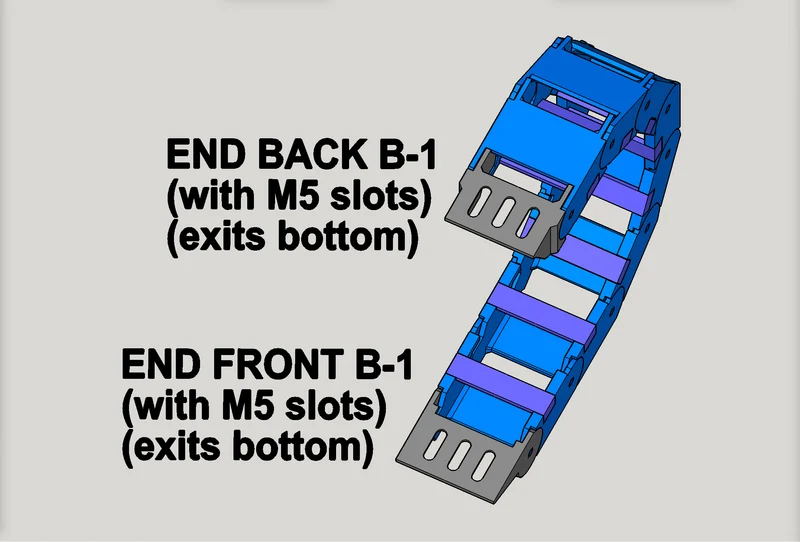

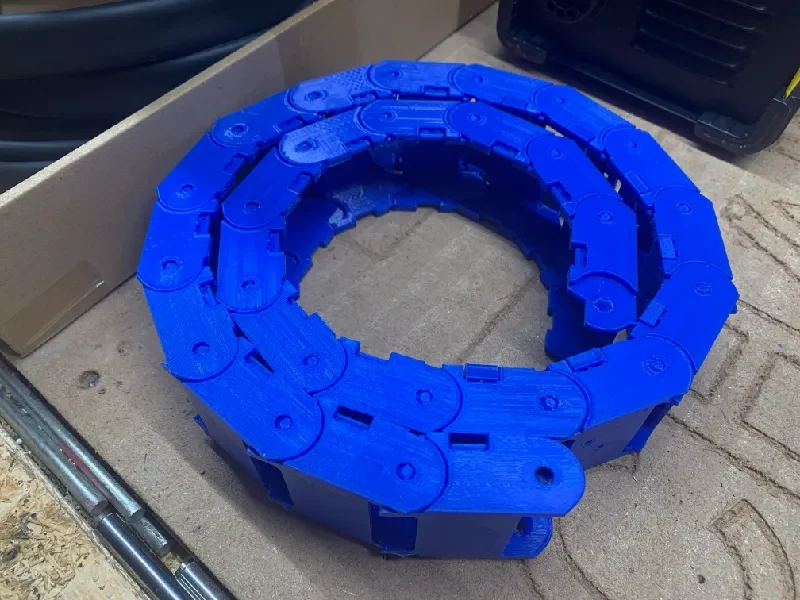

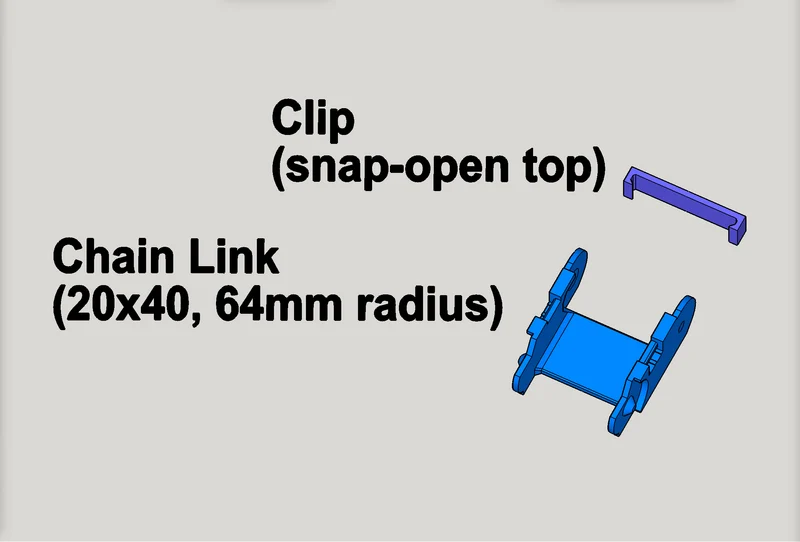

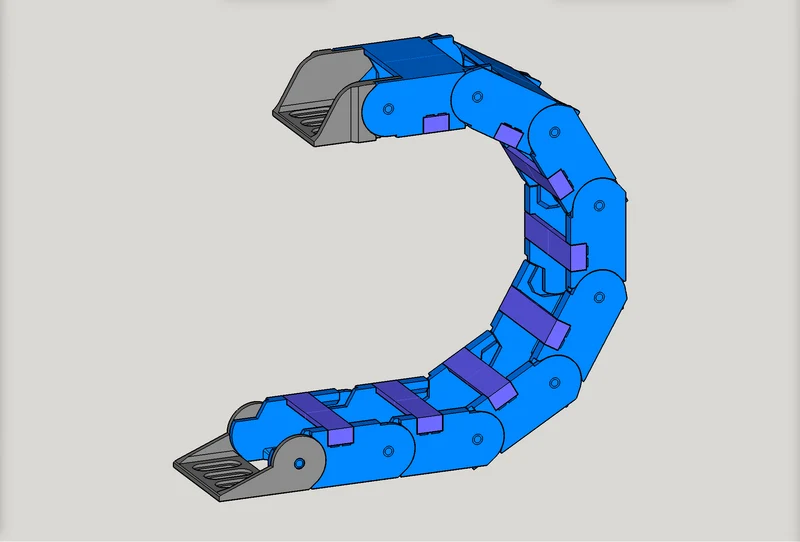

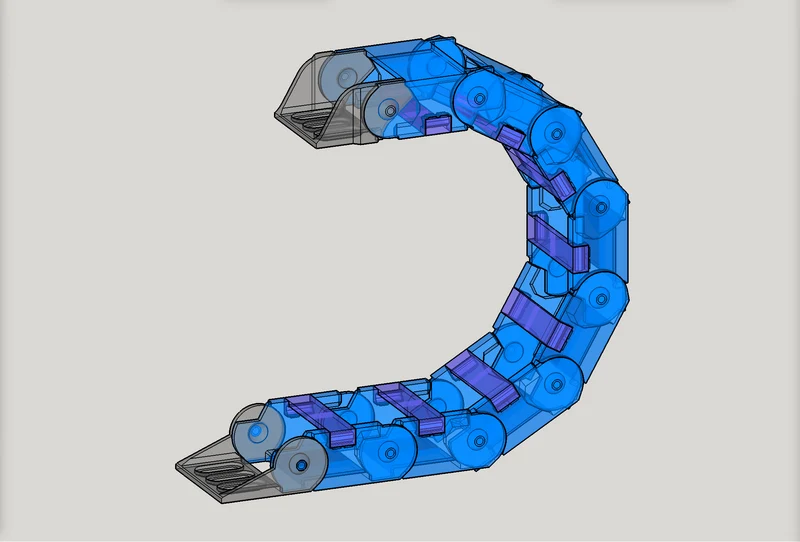

Это состоящая из двух частей, защелкивающаяся буксировочная цепь с внутренним размером гусеницы 20 x 40 мм (вер��ия A) или новая разделенная опция (версия B), которая имеет две внутренние гусеницы размером 20 x 26 мм каждая (для общего внутреннего прохода 20 x 52 мм, но разделенного на две внутренние дорожки). Все они рассчитаны на радиус 64 мм. Таким образом, это должно способствовать защите от натяжения проводов/кабелей, которые не следует сгибать на изгибах диаметром более 128 мм.

Он оптимизирован для 3D-печати и печатает без необходимост�� поддержки.

Настройки принтера
Никакие опоры не нужны.
Диаметр сопла может составлять 0,4 мм или (оптимально) 0,6 мм.
Высота слоя: 0,3 мм
Толщина стенки: 0,6 мм
50%-100% заполнение
Периметры:
3 периметра при толщине стенки 0,4 мм.
2 периметра при толщине стенки 0,6 мм.
Количество нижних/верхних слоев:
3/3 нижнего/верхнего слоя при толщине стенки 0,4 мм.
2/2 нижнего/верхнего слоя при толщине стенки 0,6 мм 2/2
Советы по печати

Калибровка конкретного принтера влияет на то, насколько прямолинейной будет тяговая цепь (тросовая цепь) в подвешенном состоянии. Если вы обнаружите (после печати партии звеньев цепи и сборки), что у вас есть некоторый провисание, используйте процентные настройки вашего принтера, чтобы увеличить поток. Если партия не будет лежать ровно, сделайте обратное, уменьшив поток. Я думаю, 3-5% за раз, в зависимости от того, насколько он далек от совершенства. Может быть, всего 1-2%.

Кроме того, мне удалось напечатать клипсы (защелкивающиеся верхушки), распечатав ��елый лист только с ними. По какой-то причине мои попытки распечатать зажимы вдоль звеньев цепи привели к тому, что зажимы отделились от станины и стали просто потерянной частью отпечатка. Благодаря тому, что они были небольшими по граммам, «спагетти» было немного. Я позволил завершить эти ошибочные задания на печать, потому что звенья цепи все еще были в порядке.

Вероятно, хорошей идеей будет сначала подготовить кровать с помощью лака для волос. Это и обеспечение того, чтобы высота Z была обнулена для этого крайне важного первого слоя.

Часто задаваемые вопросы
Вопрос: Сколько звеньев цепи нужно, чтобы получить длину в фут (12 дюймов)? Сколько нужно, чтобы сделать длину в 4 фута?
Ответ: 1 фут лишь чуть-чуть длиннее, чем 7 из них (7 звеньев цепи всего на 1,5 мм меньше 12 дюймов), а 4 фута лишь чуть-чуть длиннее, чем 29 из них (29 звеньев цепи примерно на 1,5 мм меньше 48 дюймов).

Вопрос: Можно ли организовать печать «на месте»?
A: Возможно, но кажется, что ответ — нет. Я безуспешно пытался это сделать. Части звеньев цепи срослись между собой.

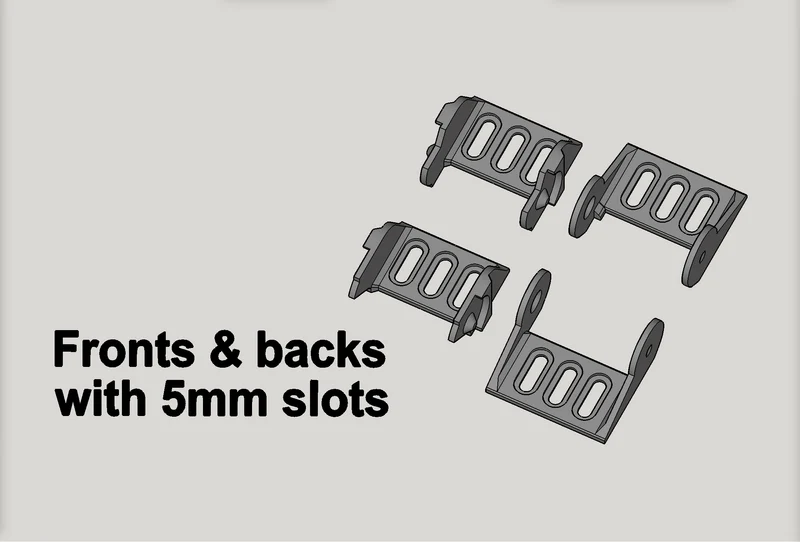

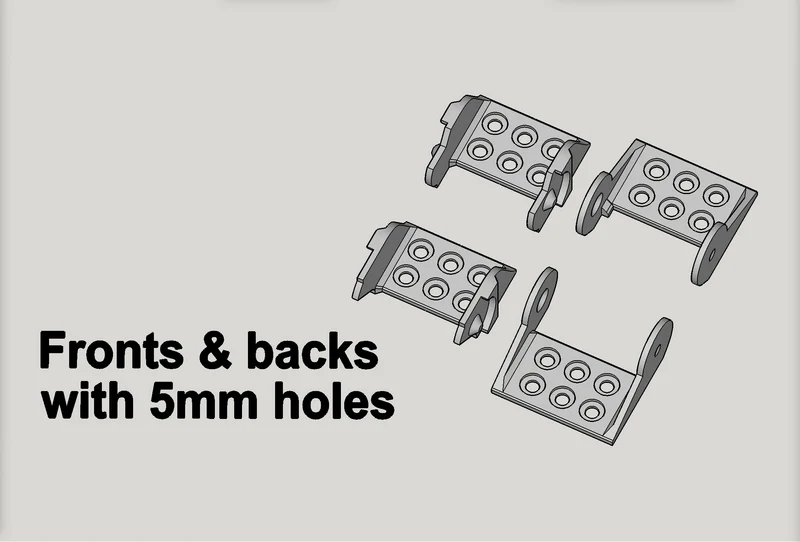

Вопрос: Винты какого размера следует использовать для крепления передней и задней частей?
О: Болты/винты M5 предназначены для крепежных отверстий.

Вопрос: Зажимы открываются изнутри или снаружи изгиба?
А: Внутри.

Вопрос: Какая ориентация печати в слайсере лучше всего подходит для печати партий звеньев цепи?
Ответ: Есть как минимум два подхода. (1) Первый (показанный ниже, первый рисунок) имеет звенья цепи изначально.
