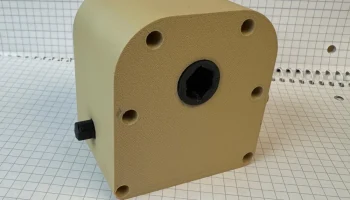

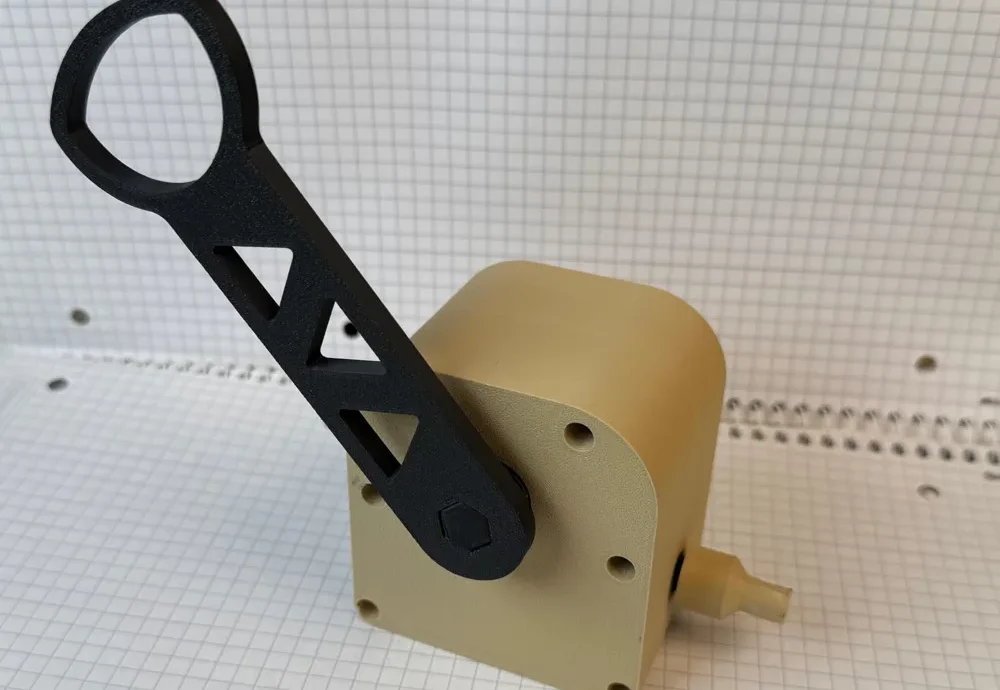

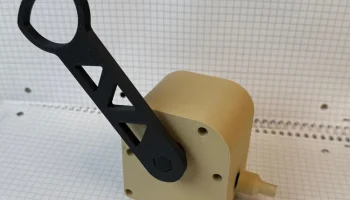

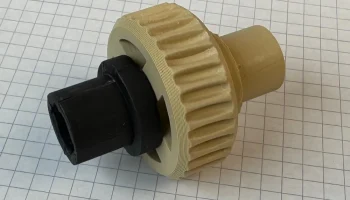

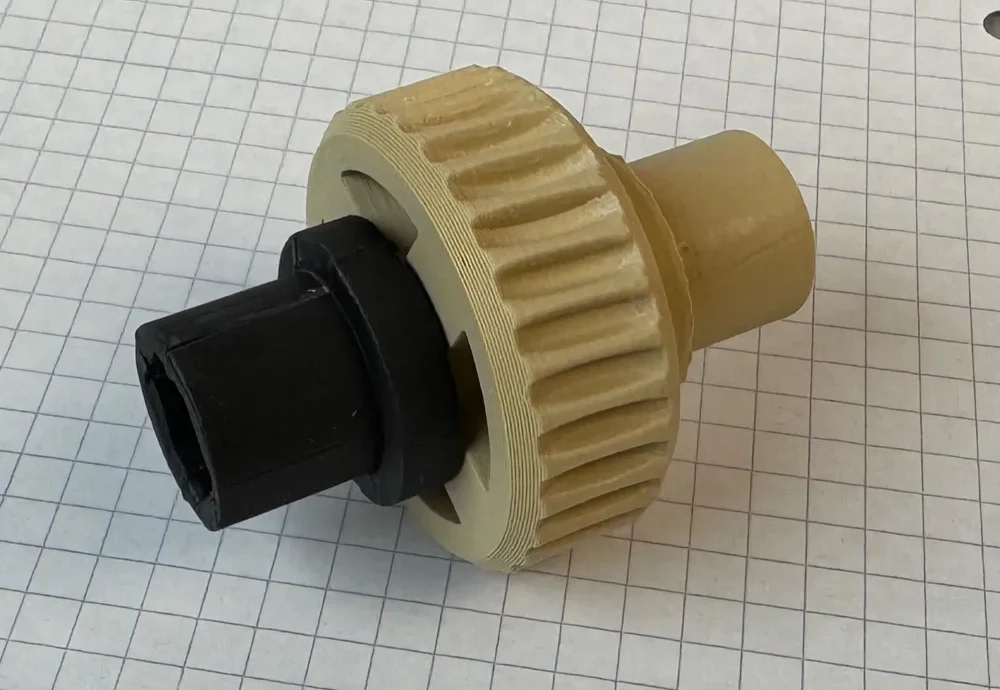

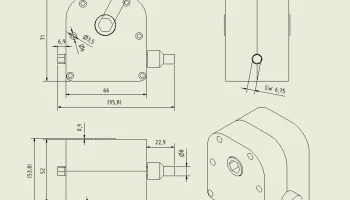

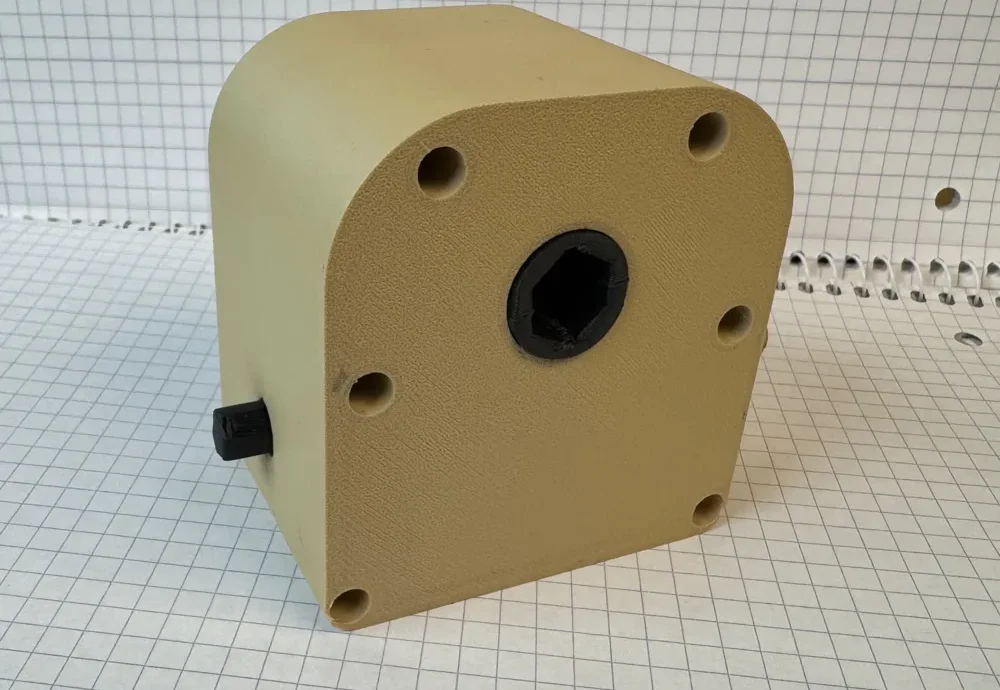

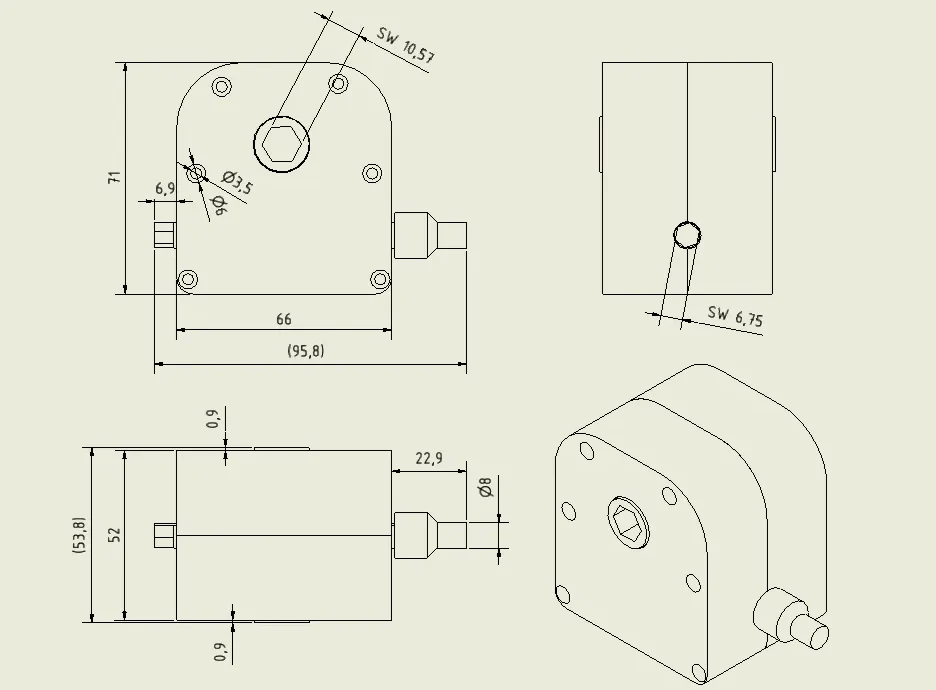

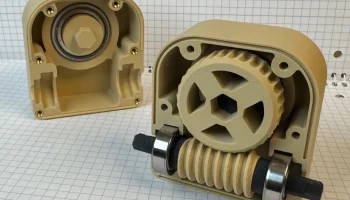

Червячная передача — привод / 30:1

Редуктор для работы с двигателем NEMA 17 на шарико-винтовой паре.

Технические характеристики:
Количество шестерен    1
Количество зубьев z    30
Передаточное число I    30:1
Угол наклона зубьев α    4,05°

Поскольку угол наклона зубьев составляет менее 5°, редуктор является самоблокирующимся.

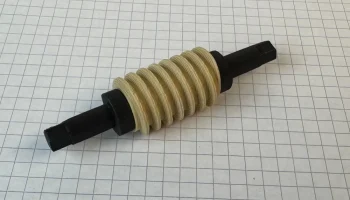

Благодаря самоблокировке она может приводиться в движение только через червяк, а не через червячное колесо!!!

Напечатанная из «обычного» PLA, она может передавать крутящий момент около 3 Нм. С более прочным пластиком, безусловно, возможно и больше.

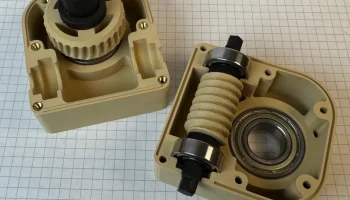

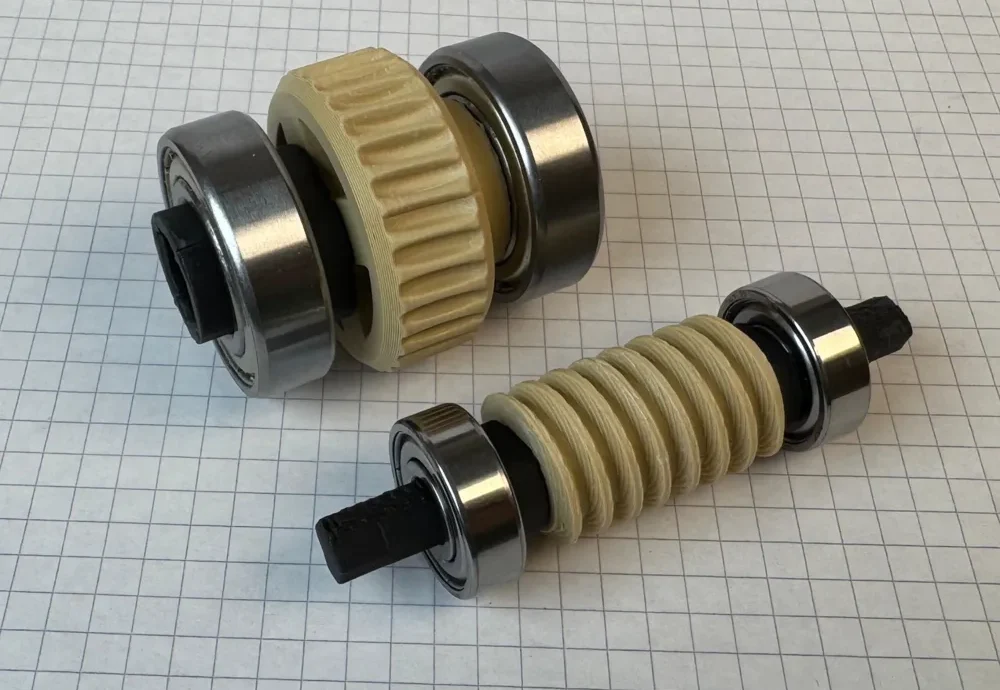

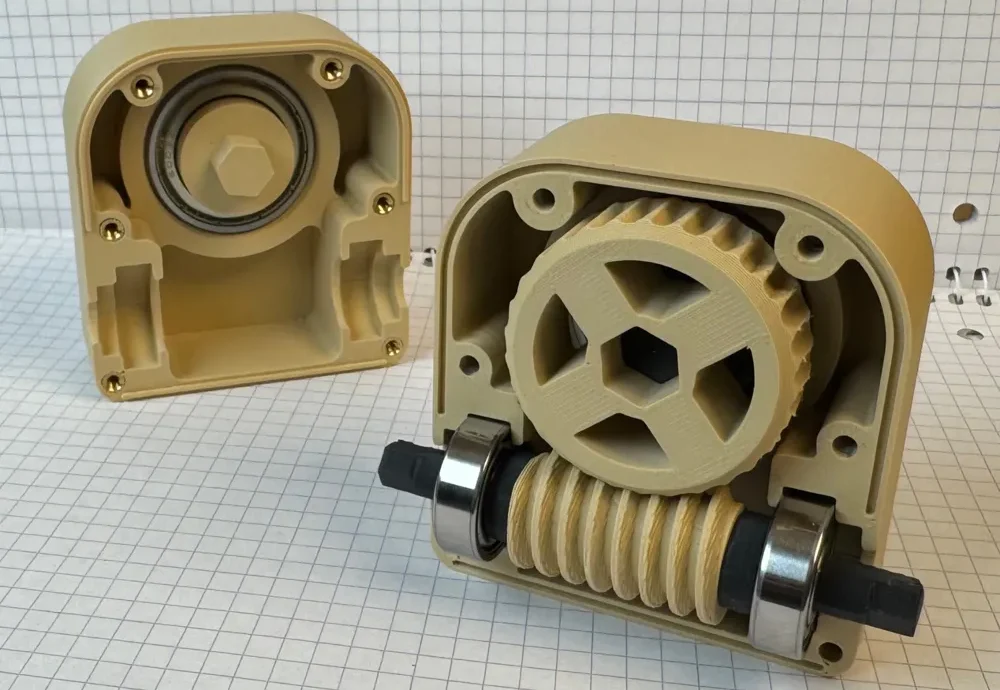

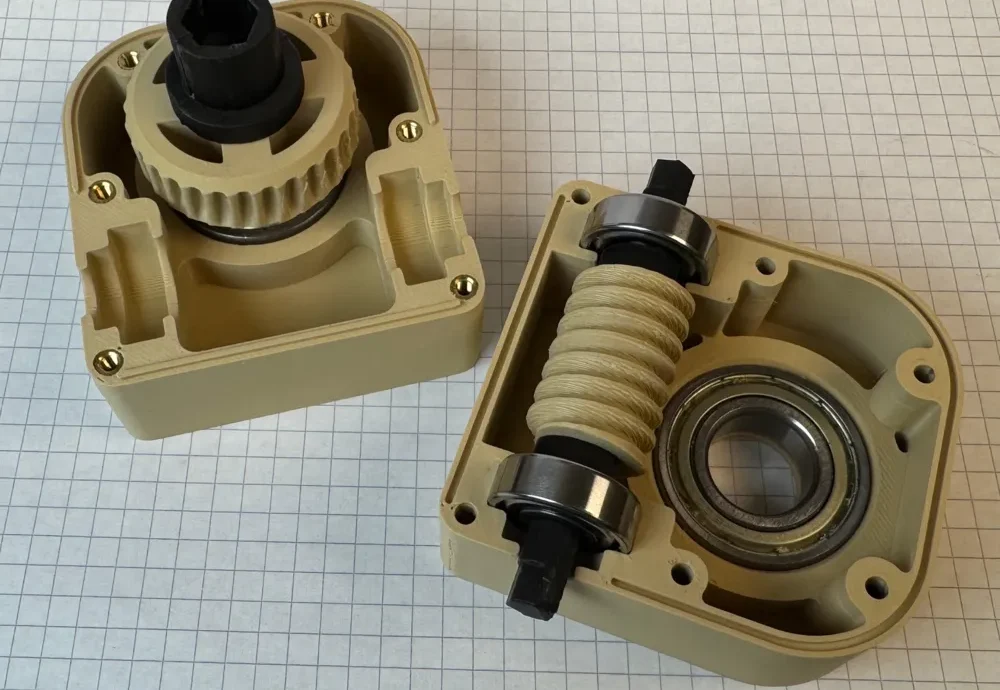

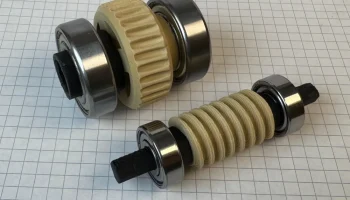

Требуются следующие детали, которые нельзя напечатать:
Шарикоподшипник    6003 ZZ (17 x 35 x 10 мм)    2 шт.
Шарикоподшипник    608 ZZ (8 x 22 x 7 мм)    2 шт.
Винт с цилиндрической головкой    DIN 4762 (DIN 912) M6 x 12    6 шт.
Резьбовая вставка (гайка Fusion)    M3    6 шт.

Для печати редуктора не требуется никаких опорных структур.
