Противозасорные заслонки с шаровым клапаном 63 мм

Обновление 07 апр 24

Теперь доступна усеченная версия взрывных ворот этого стиля и размера (печать 835725).

Обновление 06 апр 24

Закачал переходник с 63мм на 50мм. Концевые втулки диаметром 63 мм находятся снаружи выпускной/входной трубки шарового клапана (конус 1,5 мм), концевые втулки диаметром 50 мм снаружи трубы диаметром 50 мм (конус 1 мм). Я не распечатывал это, поэтому это не проверено! Полезные комментарии приветствуются.

Обновление 26 июля 21

Посмотрите это видео на YouTube, снятое Нильсом Расмуссоном (https://www.thingiverse.com/the3dprintingzone/designs), чтобы сравнить производительность этих взрывных ворот с другими коммерчески доступными конструкциями https://www.youtube.com/watch?v=epJ929kZzc4&t=8s&ab_channel=LRN2DIY

Обновление 10 ноября 20 г.

По просьбе Майкла Типмана (WoodFlipWorkshop) д��бавлены файлы STEP.

Обновление 01сен 20

Версия этого шарового крана диаметром 100 мм находится здесь: Распечатать 137794.

У меня есть две предыдущие конструкции взрывных ворот, которые, как я надеялся, не будут засоряться: со скользящей лопастью (принт 137802) и дроссельной заслонкой (принт 137801).

Скользящее лезвие работает нормально, но для его работы требуется достаточно места с обеих сторон/конца. Дроссельный клапан при работе удерживается в своем собственном объеме и хорошо работает с пылью и мелкими частицами, но улавливает более длинную/большую стружку на бабочку (например, от моего строгального станка), и она возвращается вдоль вытяжного воздуховода. Итак, у меня была еще одна мысль...

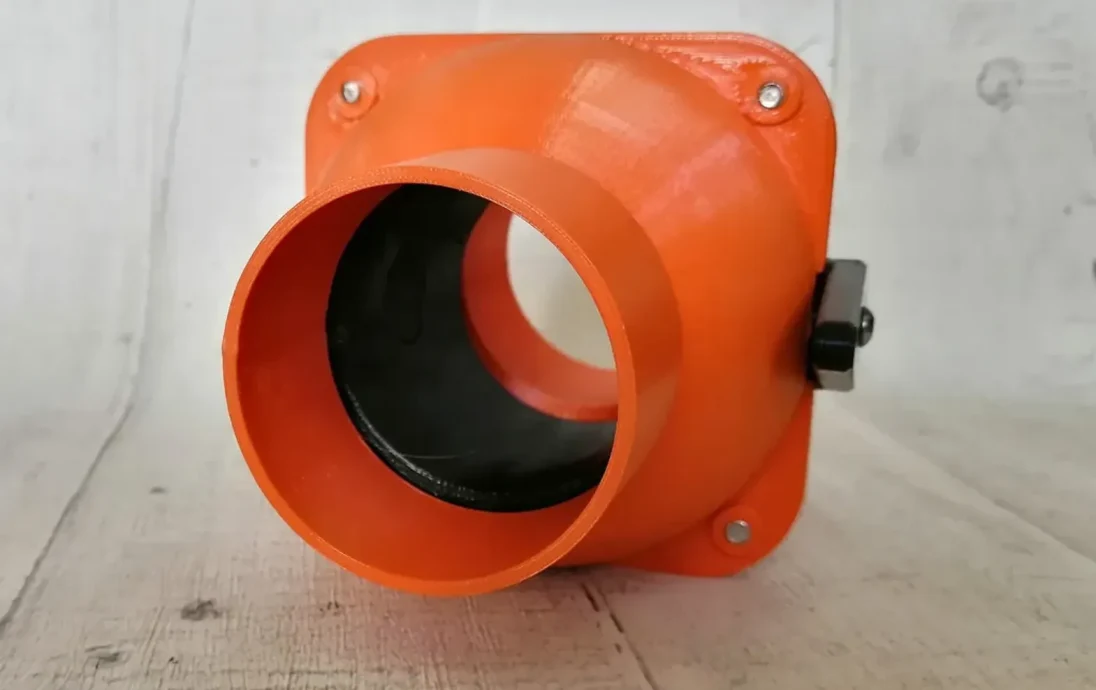

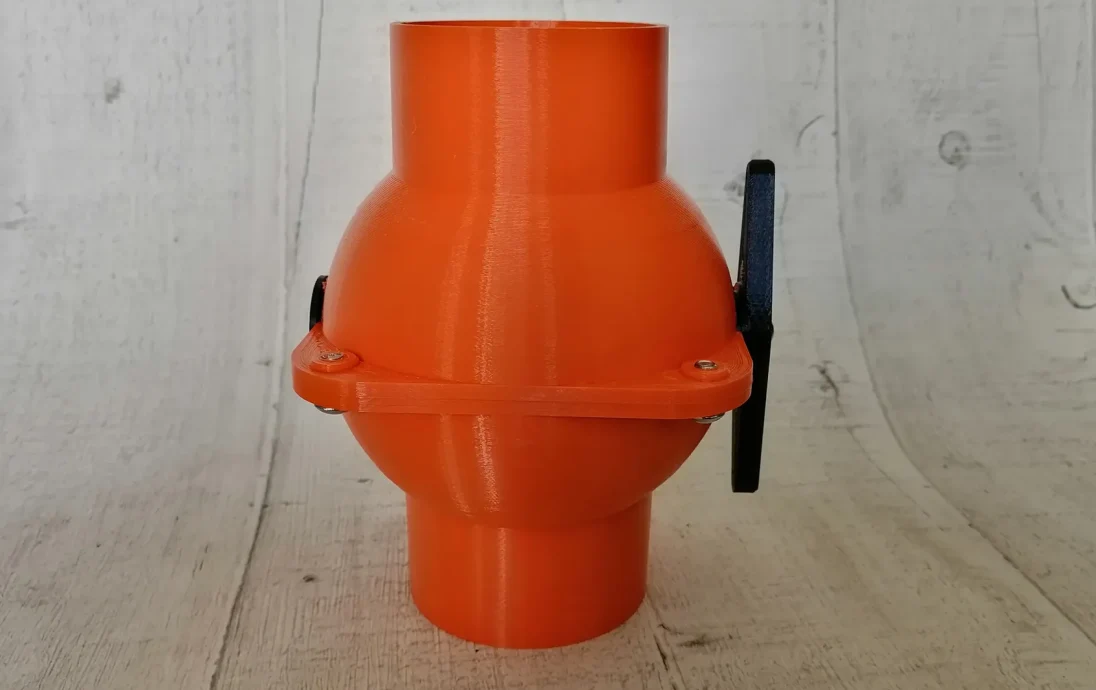

Эта новейшая конструкция основана на шаровом кране. Я распечатал два, и они успешно работали в течение нескольких недель без засоров. Один из них был установлен для удаления мелких опилок из моей ленточной пилы, а другой — для сбора более крупной стружки из моего строгального станка. Обратной стороной этой конструкции является то, что она немного громоздкая по сравнению с двумя другими, но ее можно разместить там, где мне нужно, и она работает в своем собственном объеме.

Помимо нити для печати, вам понадобятся 4 коротких болта М5, чтобы скрепить две половинки трубки вместе (я использовал установочные винты с головкой под торцевой ключ М5 х 10 мм), болт М4 х 20 мм, чтобы удерживать подшипник на шаре, и болт М4 х 25 мм, чтобы удерживать рычаг на шаре. Отверстия в корпусе трубки/шарика, возможно, потребуется просверлить подходящим сверлом — 5 мм с одной стороны и 4,2 мм (для нарезания резьбы под М5) с другой.

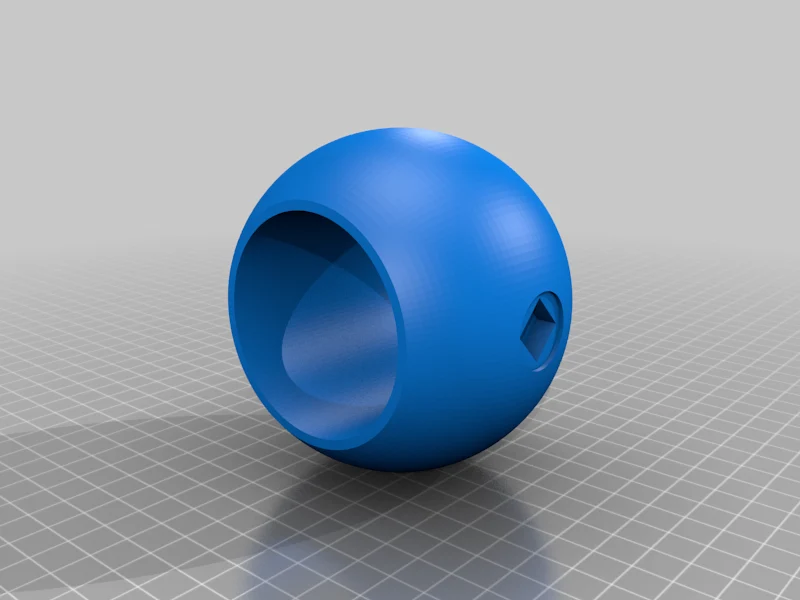

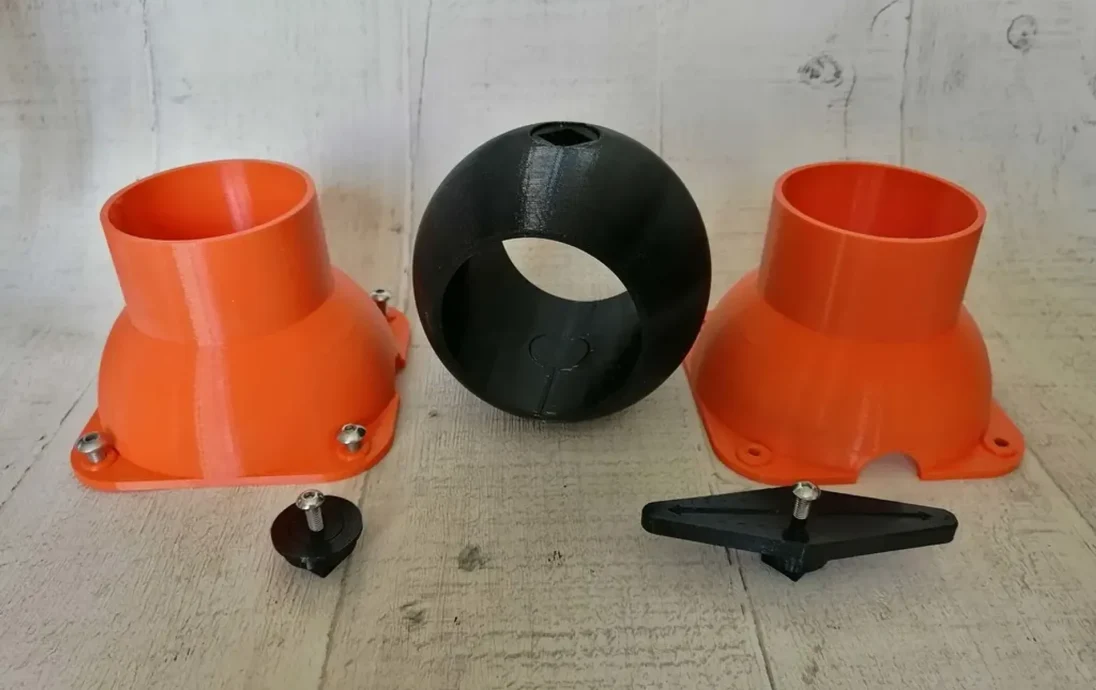

Вам нужно распечатать 2 трубки, 1 шарик и 1 комплект рычагов и подшипников для каждой калитки. Полезно использовать разные цвета для рычага и трубки, чтобы можно было легко увидеть положение шара (открыто или закрыто).

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Коссель

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,25 мм

Заполнение:

10% (сетка)

Нить: Ooznest PETG Orange и Midnight Black.

Примечания:

Я напечатал мяч с небольшими полями, чтобы он был прикреплен к рабочей пластине.

Пост-печать =============

Сборка

Чтобы собрать противовзрывную заслонку: Сначала просверлите 4 крепежных отверстия в одной из трубок диаметром 5 мм, чтобы можно было пройти болтами М5. Просверлите отверстия во второй трубке диаметром 4,2 мм и нарежьте их резьбой до М5. (Болты M5 должны иметь возможность самостоятельно ввинчиваться в непросверленные отверстия во второй трубке, но для этого, возможно, потребуется их немного ослабить. Очистите край (если вы его использовали) у основания шара.

Прикрепите рычаг к квадратному гнезду на одной стороне шара с помощью болта M4 x 25 мм. Я ориентирую его вдоль оси потока, чтобы было видно, открыты ли ворота (вдоль оси) или закрыты (поперек оси).

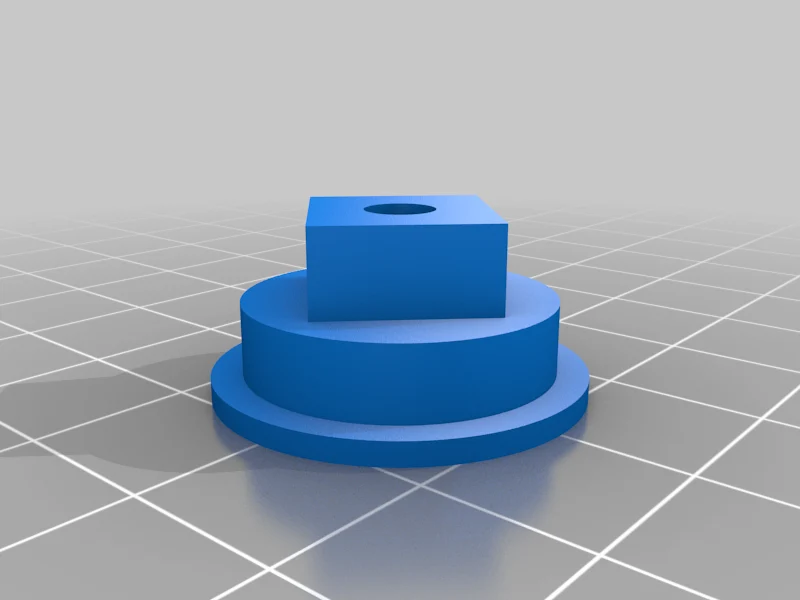

Прикрепите подшипник к другому квадратному гнезду с помощью болта M4 x 20 мм.

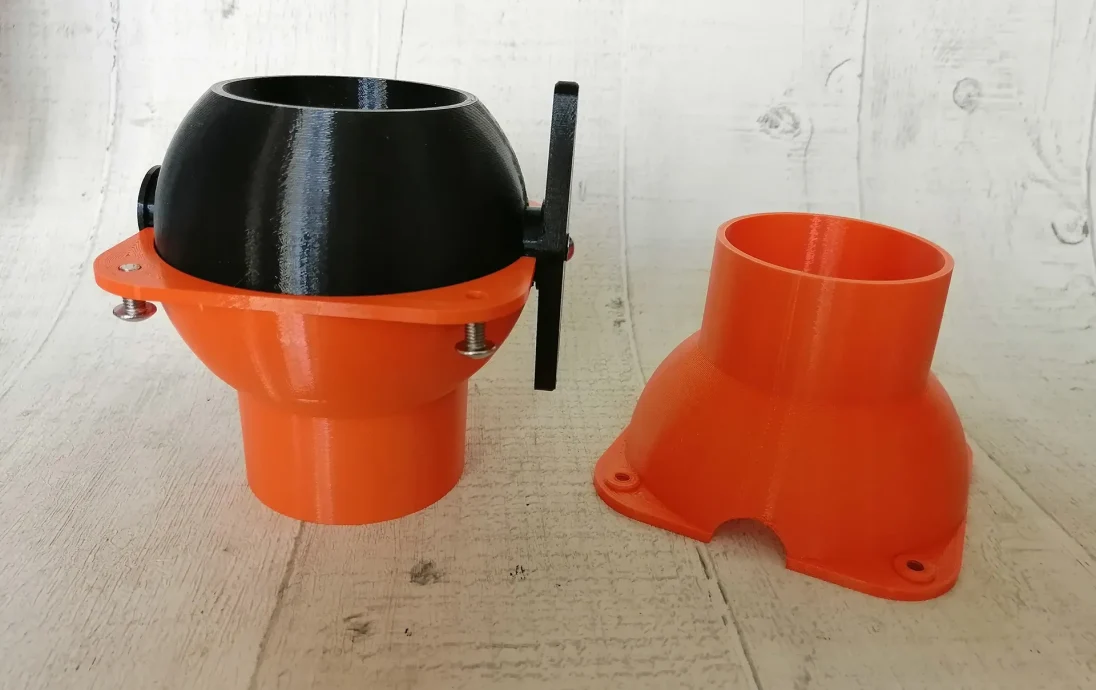

Поместите шар внутри одной трубки, установив подшипник и рычаг в углубления.

Наденьте вторую трубку сверху и закрепите ее болтами M5 x 10 мм.

Вы сможете повернуть шар с помощью рычага.
