Принтер Кассандра Дельта

Обратите внимание: это очень старый и мертвый проект...

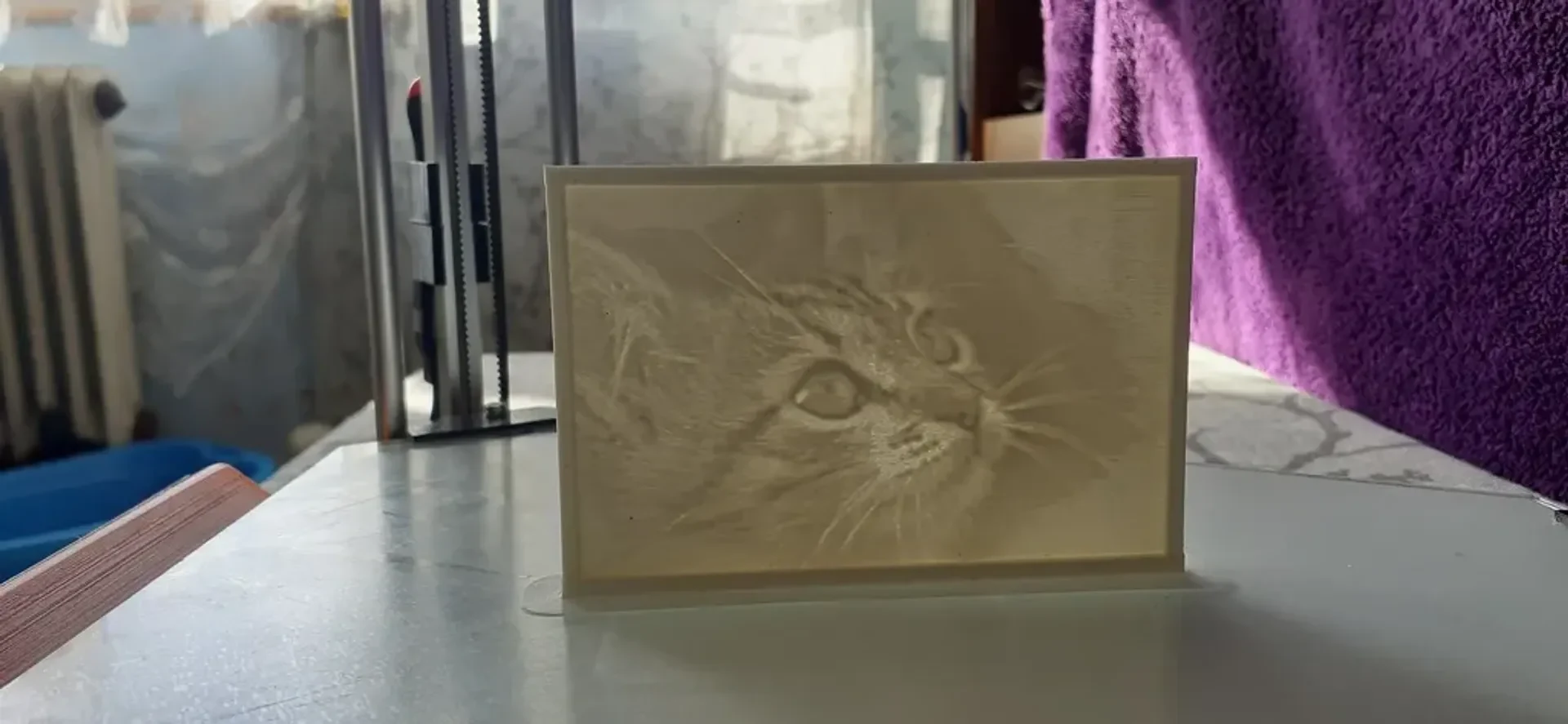

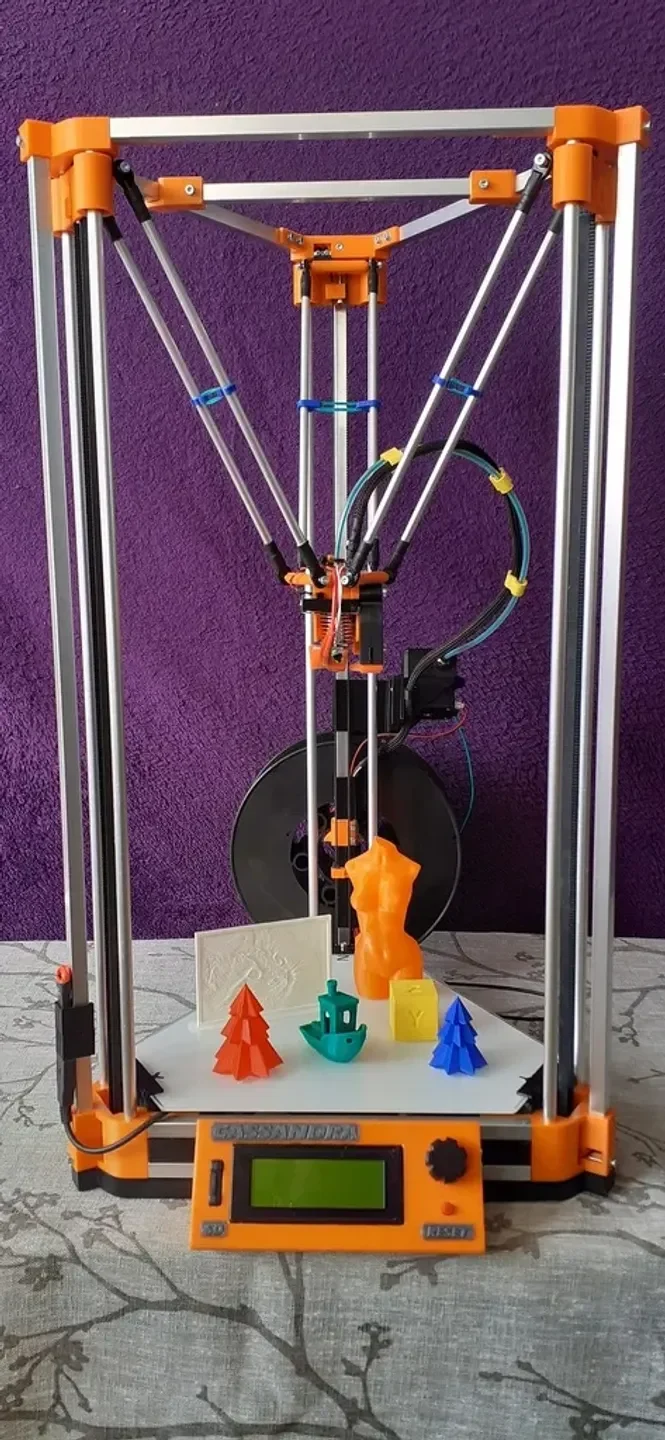

Вот мой второй принтер DELTA под названием CASSANDRA. Это принтер обычного размера с диаметром печати около 210 мм и высотой печати около 235 мм. Поскольку эта штука сделана из алюминиевых профилей 10х10 мм, толщиной 1 мм, скорость печати около 30-40 мм/сек. Но печатает довольно хорошо, не так ли?

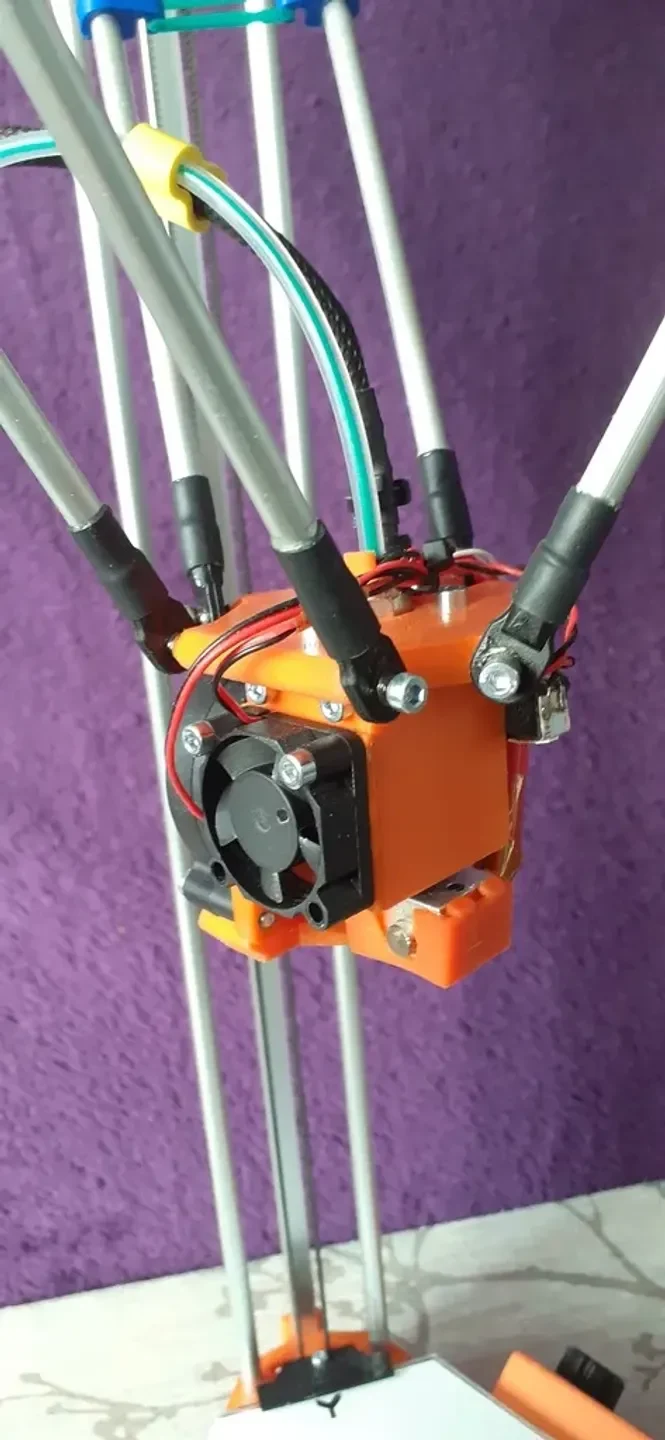

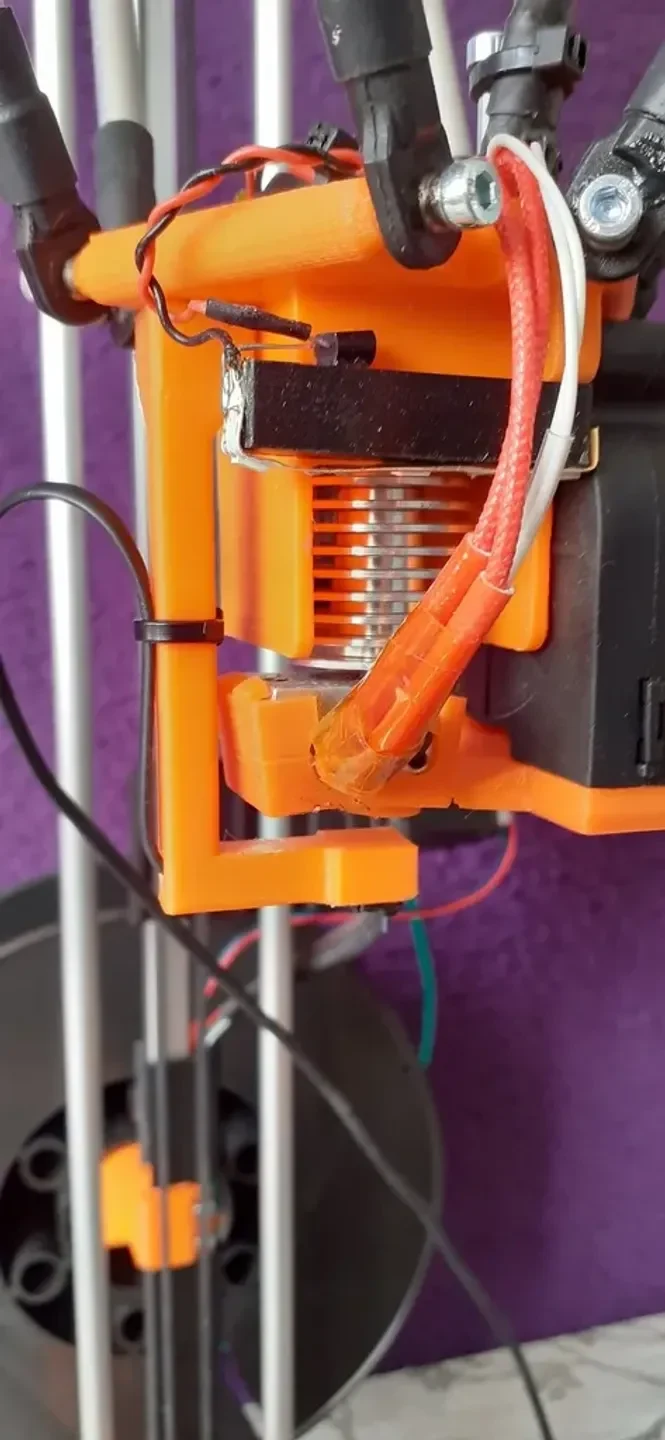

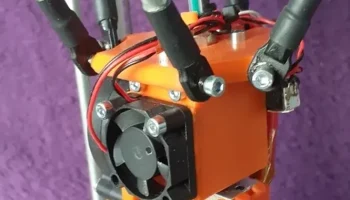

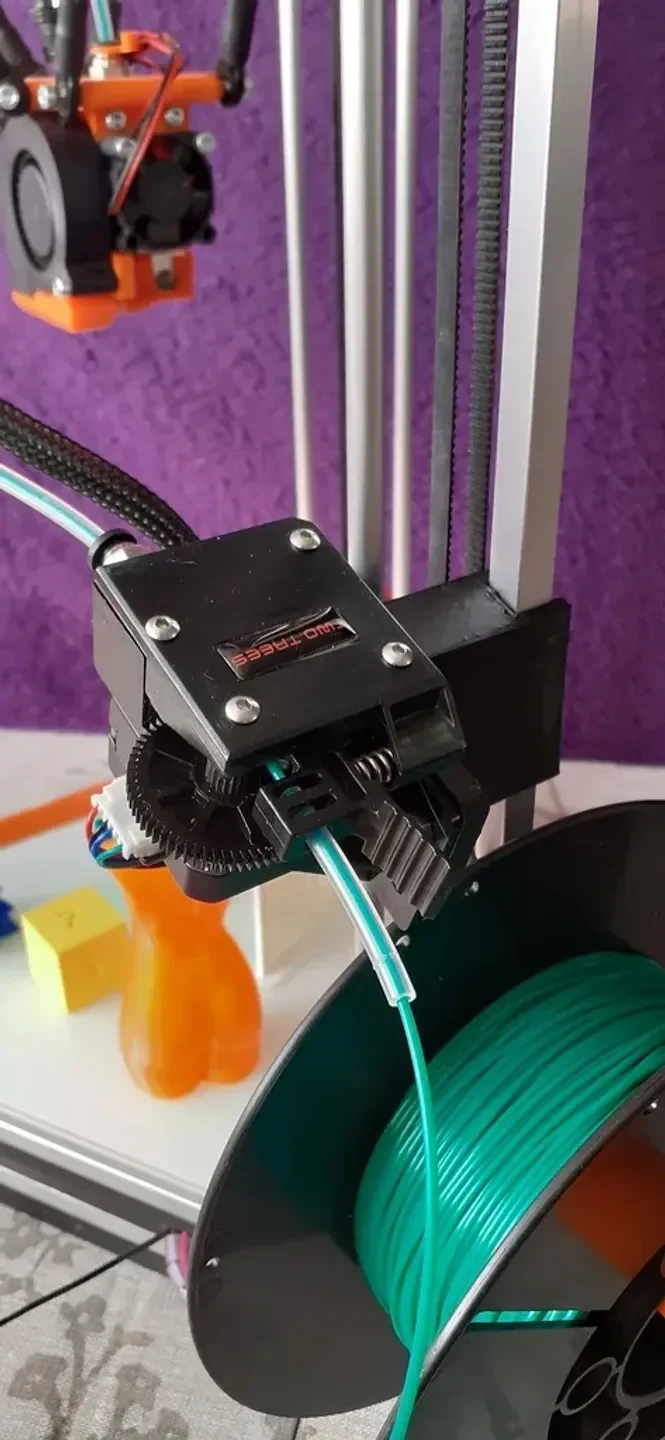

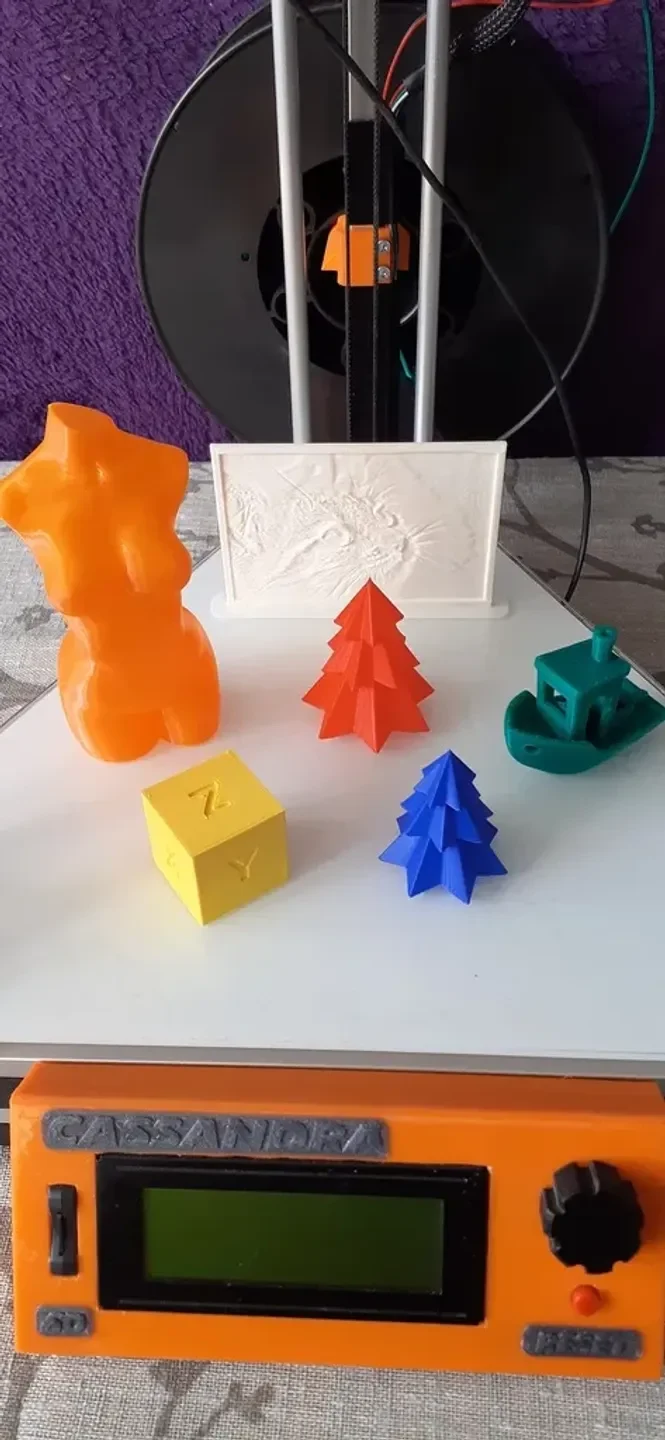

В качестве экструдера здесь используется экструдер TwoTrees Titan и клон-хотенд E3D V6 с тефлоновой теплоизоляцией и соплом 0,4 мм. Здесь нет подогрева, только обычное стекло толщиной 3 мм. Так что печатать можно из PLA или PETG, поскольку эти материалы не требуют нагревательного стола. Кстати, оранжевый женский торс напечатан из PETG, все остальные — из PLA. На этом принтере, конечно...

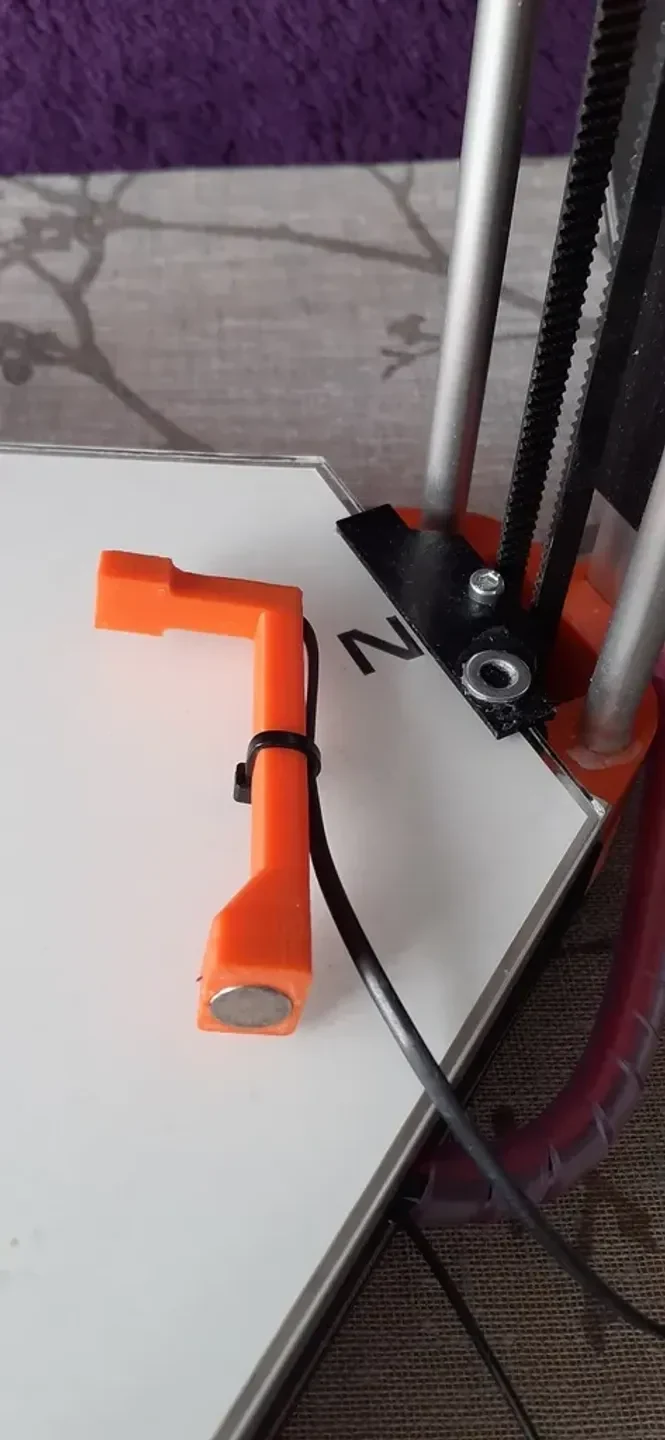

Двигатели принтера — Moons NEMA14 0,9°, материнская плата — с��егка модифицированная Creality 1.1.4 (добавлен резистор 1 кОм для датчика выравнивания стола). Я использую поворотный энкодер для управления принтером, а ЖК-дисплей подключен к I2C. так как на материнской плате используются драйвера А4988, я подключил TL-сглаживатели, для лучшего и более тихого движения.

Все печатные детали сделаны в основном из оранжевого PETG, типа PRUSA :-), некоторые детали сделаны из PLA, некоторые детали печатаются на этом принтере.

Габариты принтера 338х299х600мм, длина диагональных стержней 250мм. Принтер крепится к основанию из МДФ толщиной 16 мм.

Разработан в SketchUp Make 2017 (добавлен *.skp), напечатан в основном из PETG, слой 0,2 мм и заполнение 30%.

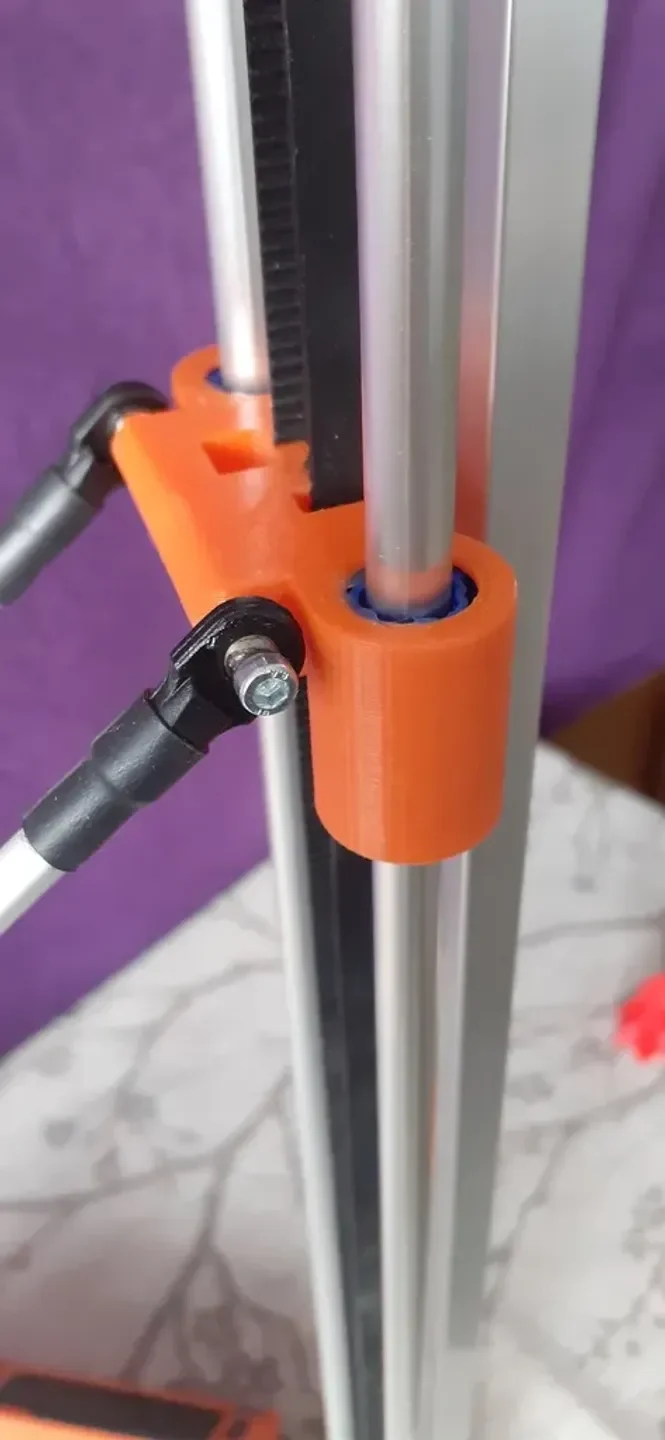

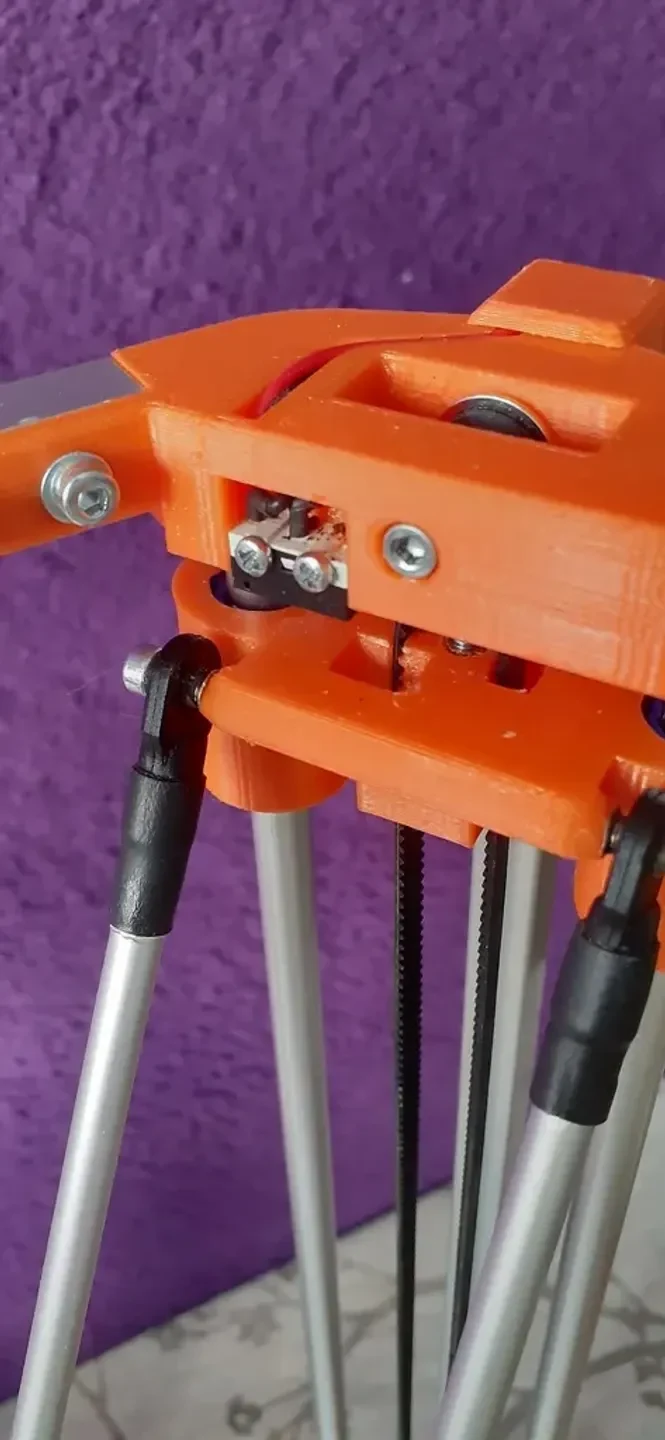

Все болты, шайбы и гайки (вставки) М3 ​​(различной длины), кроме М2х10 для концевых упоров и М4х10 для экструдера. В моторс встроен 16-тонный шкив для ремня GT2, н��тяжные ролики тоже 16-тонные.

Добавлены настройки для Marlin 1.1.8 и профили для PrusaSlicer.

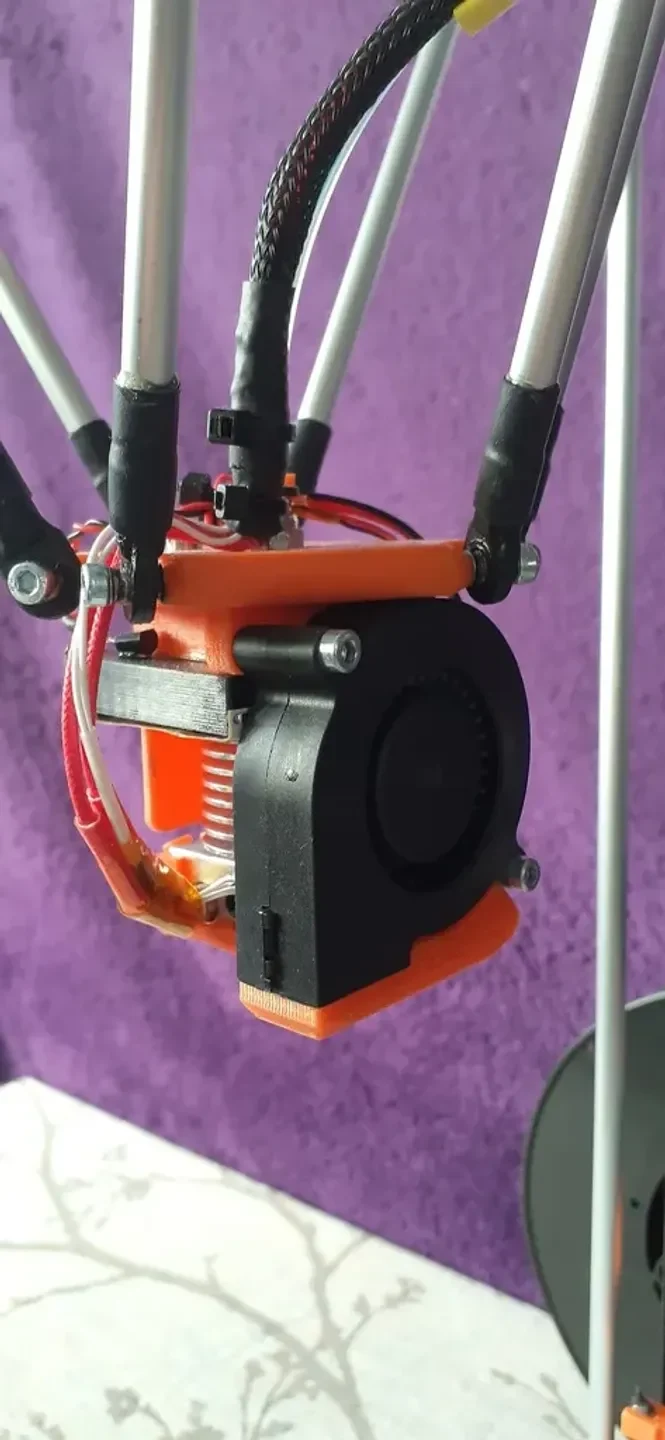

Обновление от 10 апреля 2020 г. — добавлен новый вентилятор с 3 отверстиями для лучшего распределения воздуха для охлаждения печати.
