HevORT: Duet 3, Raspberry Pi и крепления вентиляторов на ..

Привет всем,

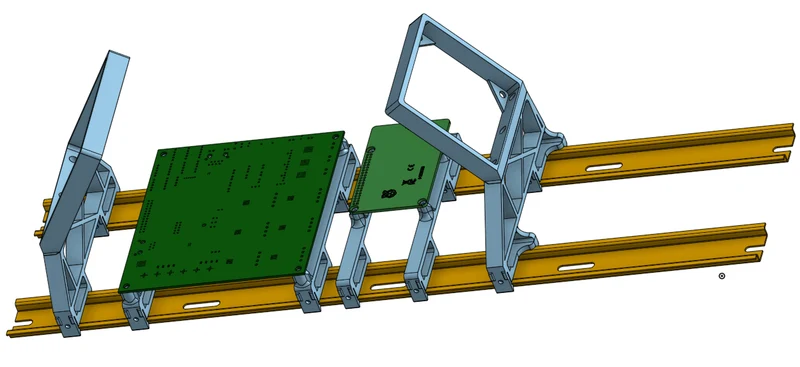

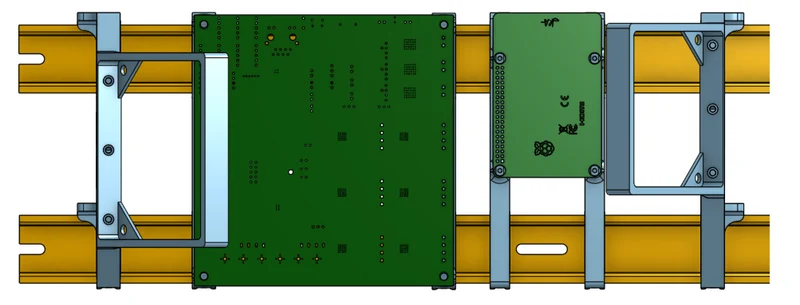

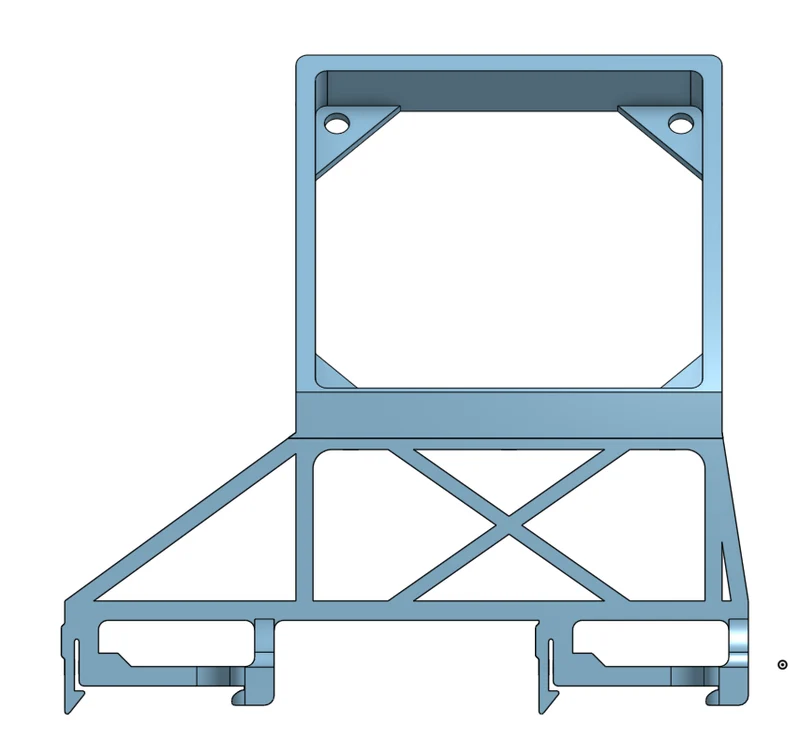

это крепления для платы Duet 3, Raspberry Pi, 80-мм и 92-мм вентилятора.
Я использую Raspi 4 и вентиляторы BeQuiet!.. Но и другие модели тоже должны подойти.

Вся ассельби имеет длину около 35 см.
Поэтому убедитесь, что 35-миллиметровые DIN-рейки подходят к вашему принтеру.
(Для справки: для моего HevORT размером 365x365 требуются DIN-рейки длиной 50 см.)

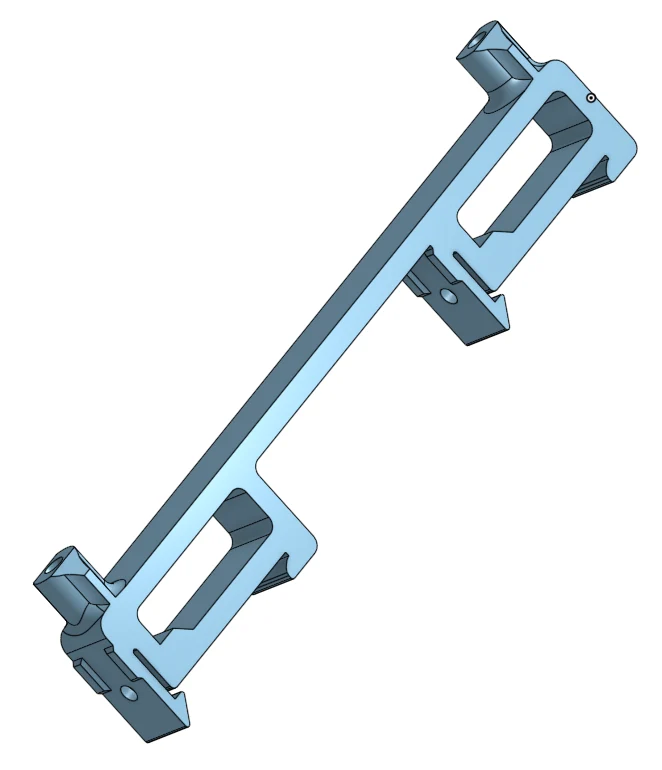

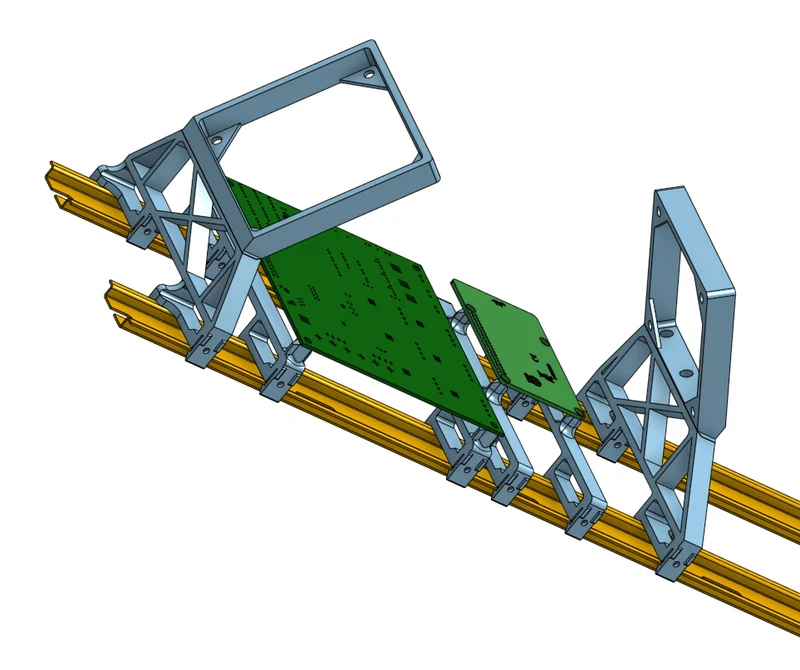

Крепления крепятся на стандартные DIN-рейки шириной 35 мм.
Все зажимы предназначены для надежного крепления на DIN-рейке.
Дополнительное усилие можно приложить, затянув зажимы винтами М3, но это не обязательно.

Зажимы также предоставляют множество возможностей для прокладки кабелей под платами и вентиляторами.
Я добавил несколько фотографий с разных этапов сборки HevORT, чтобы продемонстрировать несколько примеров.

Дополнительные необходимые детали:

— DIN-рейки
2 стандартные DIN-рейки 35 мм длиной не менее 35 см.

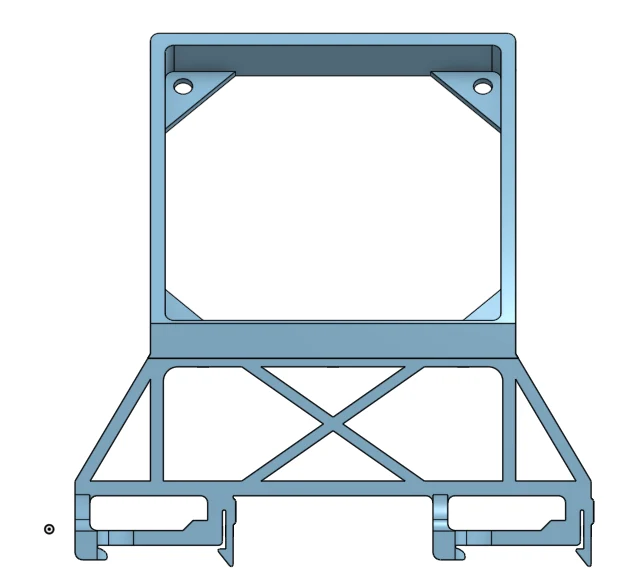

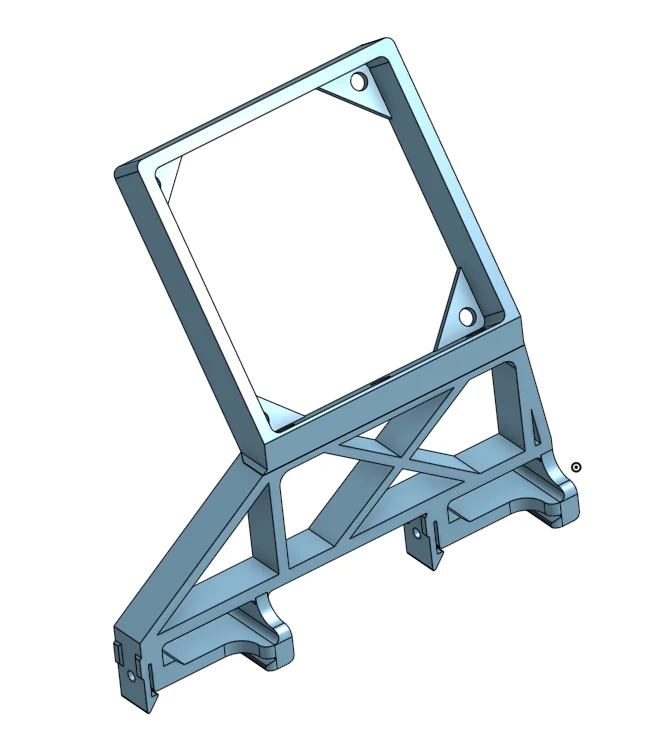

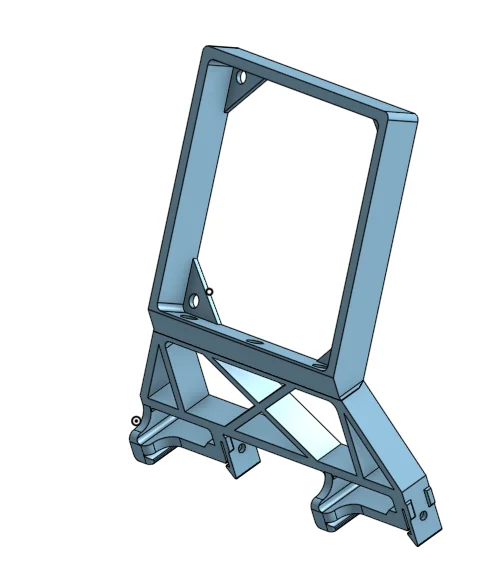

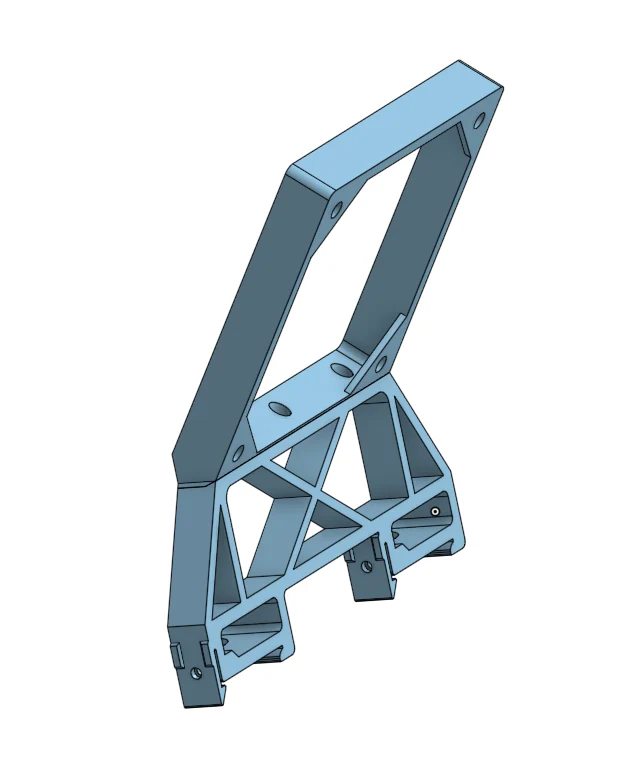

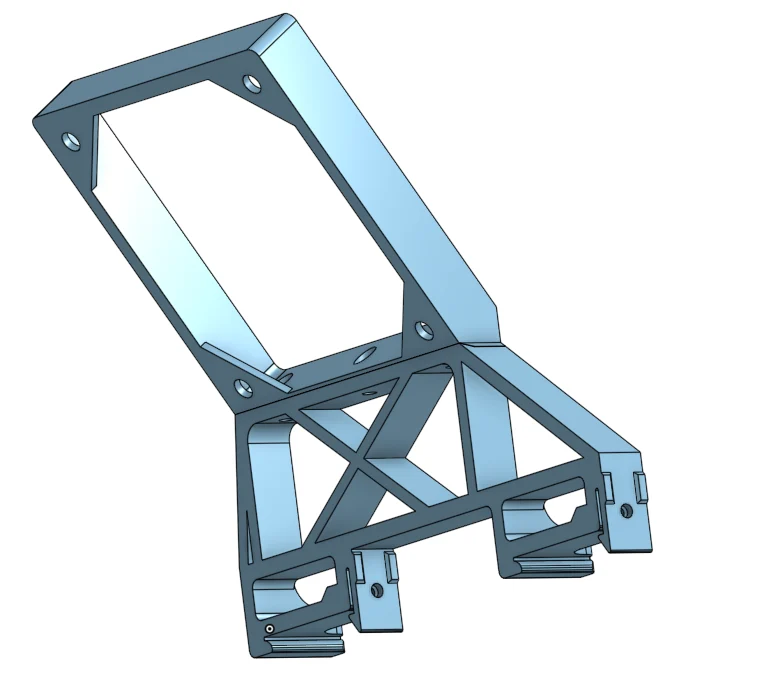

-Крепления вентиляторов:
По 3 винта M3x8 и по 3 гайки M3. Более длинные тоже подойдут.
4 стандартных винта, входящие в комплект поставки вентилятора (в противном случае подойдет M4x30 или длиннее + 4 гайки M4)

-Дуэт 3:
4 винта M4. Они должны быть не длиннее 14 мм. Короче это ок.

-Малина Пи:
Используйте стандартные винты, поставляемые в комплекте с Raspi.
Это стандартные винты, которые вы также можете использовать на своем компьютере.
Я измерил нить 2,4х3,8 мм. Так что скорее всего винты М2,5х4мм.

-Дополнительные детали:
Винты M3x8 (10 шт.) для натяжения зажимов, которые защелкиваются на DIN-рейке (подойдут также от M3x6 до M3x10)

Настройки печати:
Дизайн разработан с использованием PETG. PLA может оказаться слишком хрупким. Зажимы могут сломаться, если они сделаны из PLA.
Двух периметров достаточно. Заполнение можно выбрать низкое.
Никаких опор не требуется. Если вы чувствуете, что вам нужны опоры, возможно, ориентация печатной платформы неправильная.

Файлы:
All files are available as .STL and .STEP

Все дизайны были созданы в OnShape и опубликованы:
https://cad.onshape.com/documents/7233f4ec7b52ea6d48da4a3a/w/c558074afb80e1e8027f35f0/e/298820a80fa97e2cf296f2f4

В этом проекте OnShape есть еще кое-что, что я опубликую позже. Также неиспользованные/зеркальные/непроверенные конструкции, поэтому будьте осторожны при выборе правильной детали.
Не стесняйтесь создавать копию, делать ремикс и загружать ее. Просто укажите исходный дизайн (этот пост).

Дизайн клипа был вдохновлен работой Роберта Ханта (Thing # 101024 на Thingiverse), но был полностью переработан.

С уважением,
Майк
