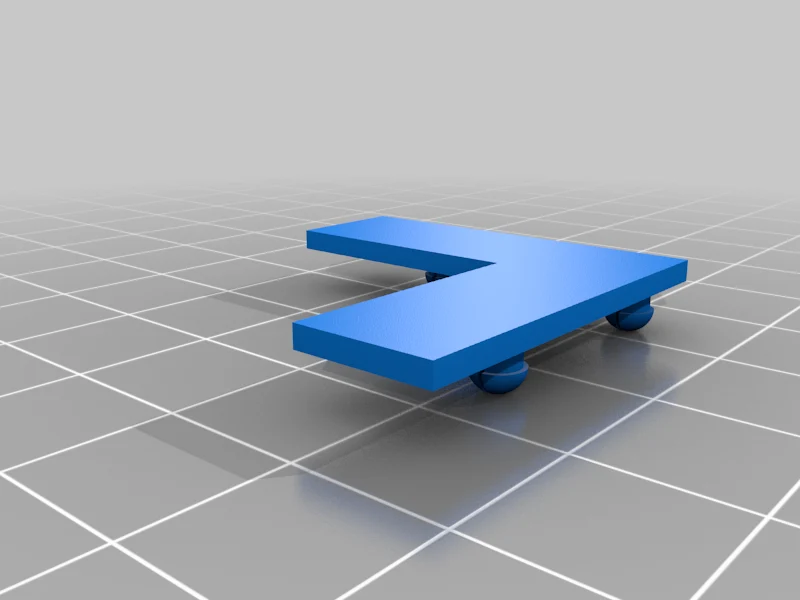

Карта Метара - держатель карты

Вы можете купить готовые карты здесь: https://pilotmap.co

Нажмите здесь, чтобы просмотреть обучающее видео: https://youtu.be/4h0e_8wZPvg.

Карта ФАУ:
https://www.faa.gov/air_traffic/flight_info/aeronav/digital_products/vfr/
https://aeronav.faa.gov/visual/12-05-2019/Planning/US_WallPlan.zip

База данных METAR аэропорта:
https://www.aviationweather.gov/metar

Про��раммное обеспечение:
https://www.livesectional.com/
https://www.balena.io/etcher/

Заказ печатной платы: https://jlcpcb.com/

Рамка белая: https://geni.us/sIIoQsw
Рамка черная: https://geni.us/6PEkg

Малина Пи: https://geni.us/YMHD9
Источник питания: https://geni.us/kIBjS
SD-карта: https://geni.us/0wJ9NoH
Разъем питания: https://geni.us/Y3uD
Двойной гнездовой разъем: https://geni.us/pAG6LOe
Винты: https://geni.us/fBOh
Мольберт Спинка: https://geni.us/qUJa8

Дырокол: https://geni.us/kemd
Нож X-Acto: https://geni.us/ox0OFiH
Лезвия X-Acto: https://geni.us/E9kgD
Коврик для резки: https://geni.us/jSKuUyh

Номера деталей JLCPCB:
Светодиод: C965555
SN74AHCT125PWR (малая микросхема): C36365
SN74AHCT125DR (большая микросхема): C155176

Детали схемотехники:

Светодиод: https://workspace.circuitmaker.com/Components/Details/CMP-30b1feb25fa9ef76-6
TEXAS INSTRUMENTS SN74AHCT125DR: https://workspace.circuitmaker.com/Components/Details/CMP-35ebfce60942ea2c-2
TI (Техасские инструм��нты) SN74AHCT125PWR
Отверстие: https://workspace.circuitmaker.com/Components/Details/CMP-q3gk3wg8yin1w7wp8pag-1
Одиночная панель: https://workspace.circuitmaker.com/Components/Details/CMP-0mvoru2pmdj016jtlbyn-2
Разъем питания: CP-037A-ND
Разъем Raspberry Pi: Harwin M20-7832046

Шаблон шаблона: https://pilotmap.co/wp-content/uploads/2021/08/raspi-case-template.eps
Шаблон Easel: https://pilotmap.co/wp-content/uploads/2021/08/easel-template.eps

Расположение отверстий:

левый верхний угол: 3мм:-3мм, 20мм:-3мм, 3мм:-20мм
посередине вверх: 100 мм: -3 мм, 150 мм: -3 мм
правый верхний угол: 230мм:-3мм, 247мм:-3мм, 247мм:-20мм
посередине справа: 247 мм:-100 мм, 247 мм:-150 мм
правый нижний угол: 247мм:-230мм, 247мм:-247мм, 230мм:-247мм
посередине внизу: 150 мм:-247 мм, 100 мм:-247 мм
левый нижний угол: 20 мм:-247 мм, 3 мм:-247 мм, 3 мм:-230 мм
посередине слева: 3 мм:-150 мм, 3 мм:-100 мм

Предупреждение:
Эта карта носит лишь декоративный и
не использоваться для целей планирования полета.
