Обновление от 2 октября

Сделал Github с моим кодом Marlin для Haribo, сейчас это версия 2.0.6.1, вам нужно использовать обновленное крепление X-motor со стопором или использовать старое положение конечного упора X_MIN_POS и Y_MIN_POS https://github.com/Franks3dShop/Marlin/tree/Haribo

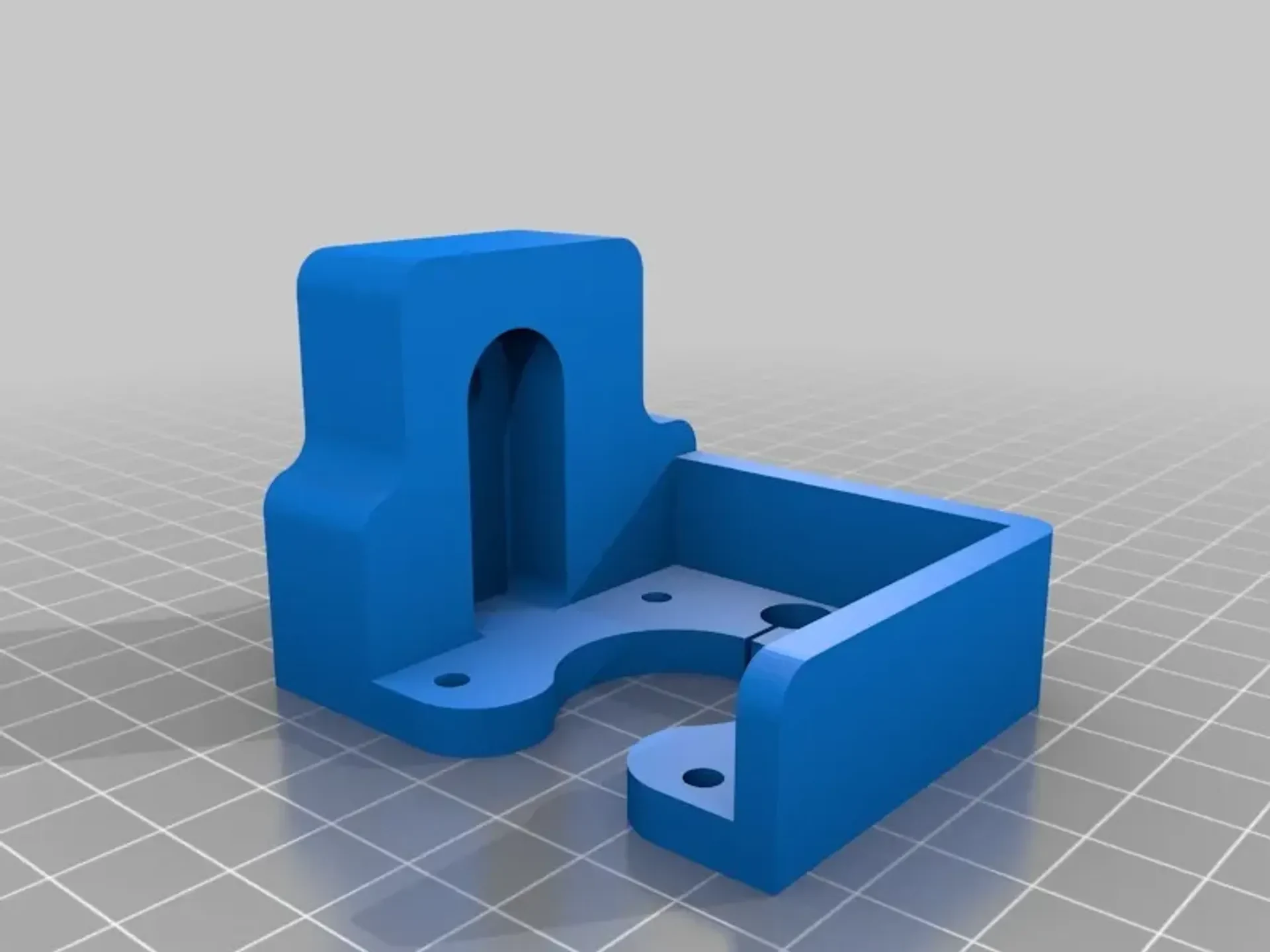

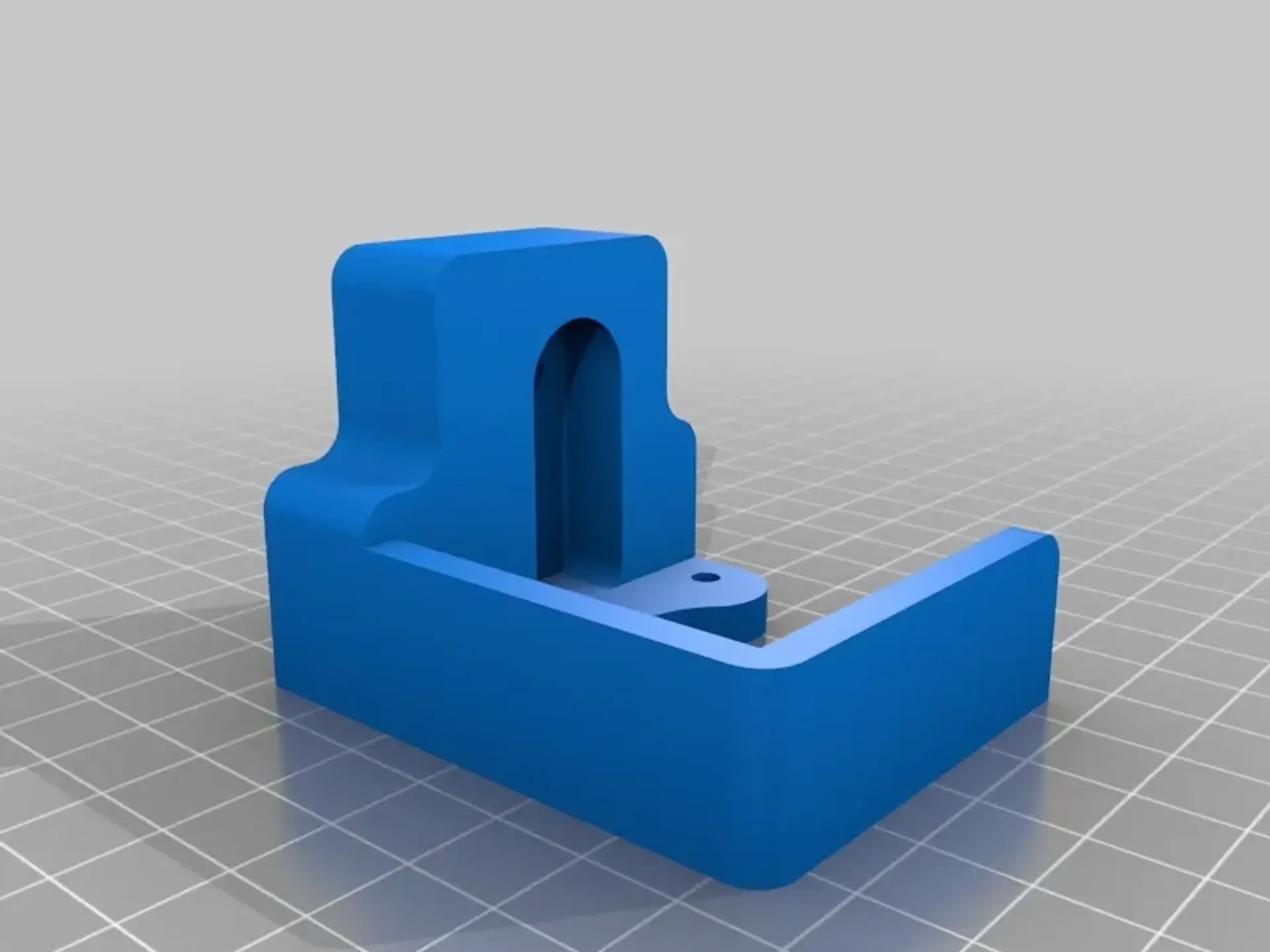

P.S: Новое крепление X-Motor называется «X-Motor V2 со стопором для Marlin 2.0.6.1 и новее.stl».

Обновление, январь 2020 г.

Добавлен «Meanwell Cap Box Transfo.stl», как кто-то потребовал, не проверял, это плоская верхняя крышка для блока питания Meanwell.

Обновление, январь 2019 г.

Заменил материнскую плату на:

Amazon США: https://amzn.to/2EHmql8 Amazon Канада: https://amzn.to/2tJEGUK

Заменен Блок Питания на фирменный Meanwell LRS-350, добавлены версии Meanwell для корпусов Блоков Питания.

Обновление от 8 декабря 2018 г.

Я добавил свой Marlin 1.1.9 в двух версиях.

1- Один с MAX7812 и включенным светодиодом NeoPixels.

2- Другая прошивка без MAX7812 и NeoPixels.

Следует позаботиться о том, чтобы у вас была одна и та же плата, откалибровать все самостоятельно X-Y-Z-Extrumer.
Это просто для начала, я добавлю распиновку в следующем обновлении, вы можете определить распиновку из pins_RAMPS.h. Я оставил в комментариях старые выводы, например "#define Y_MIN_PIN 2 //14", новый вывод = 2, старый вывод = 14, пожалуйста, обратитесь к этой схеме распиновки для платы https://reprap.org/mediawiki/images/thumb/c/c2/MksGenV14-Pinout.png/800px-MksGenV14-Pinout.png
SD-карта отключена. Я использую Octoprint, если вы хотите использовать SD-карту, вам придется переназначить контакты для оборудования SPI (контакты 50,51,52) на другие контакты на плате, по моим тестам SD-карта всегда включена, для SD-карты нет CS, поэтому вы не можете управлять TMC2130 по SPI и SD-картой одновременно на шине, вам придется использовать программное обеспечение TMC SPI в Marlin, если хотите SD-карта работает.
Я подключил TMC2130 в режиме SPI, у Toms3D есть некоторая информация об этом, CS есть.

X_CS_PIN = 14

Y_CS_PIN = 15

Z_CS_PIN = 53

Р_CS_ПИН = 49

Также я использую режим конечной остановки без переклю��ателя от Marlin, вы можете переместить некоторые соединения и подключить обычные концевые выключатели.

Обновление от 30 октября 2018 г.

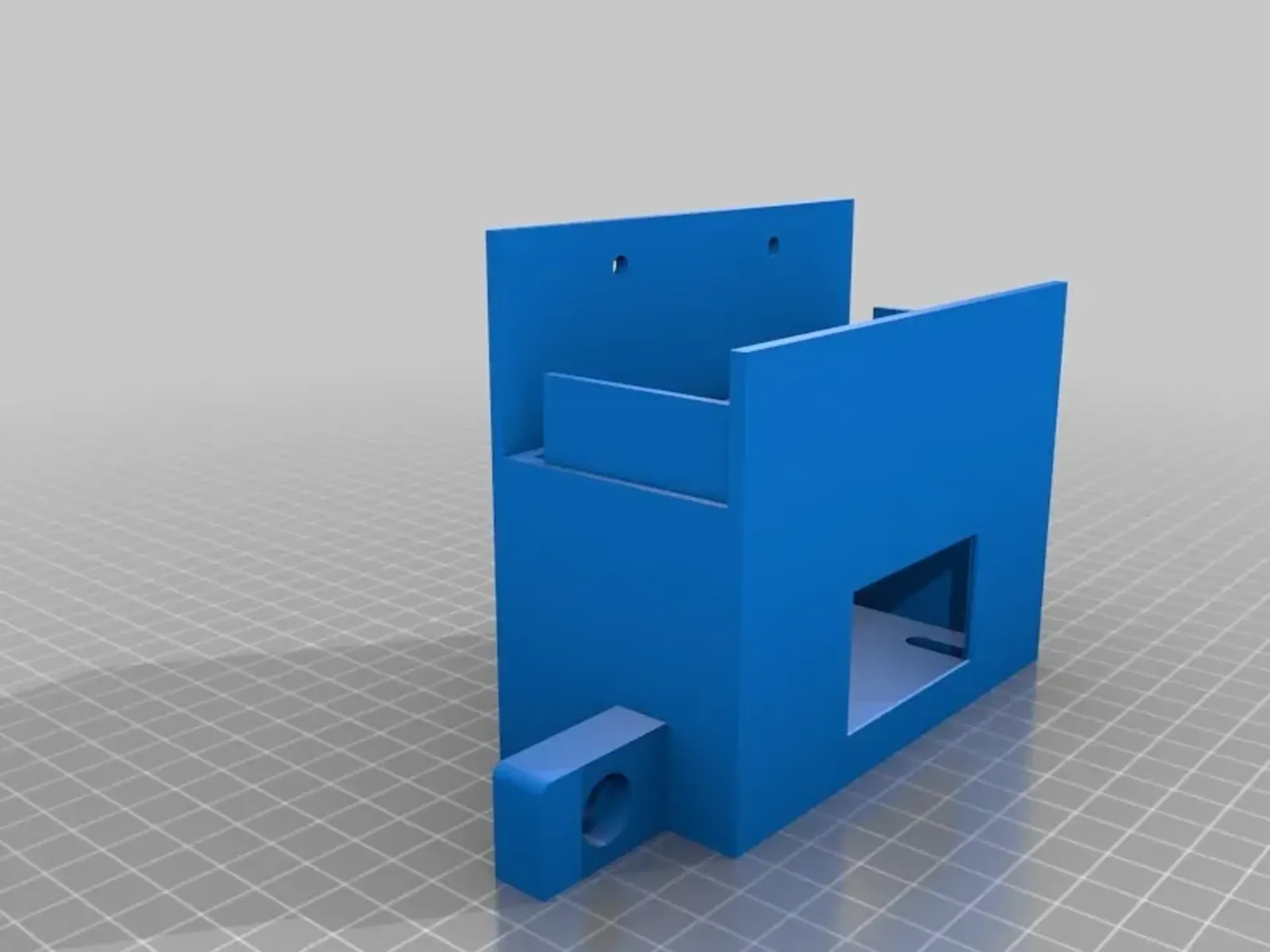

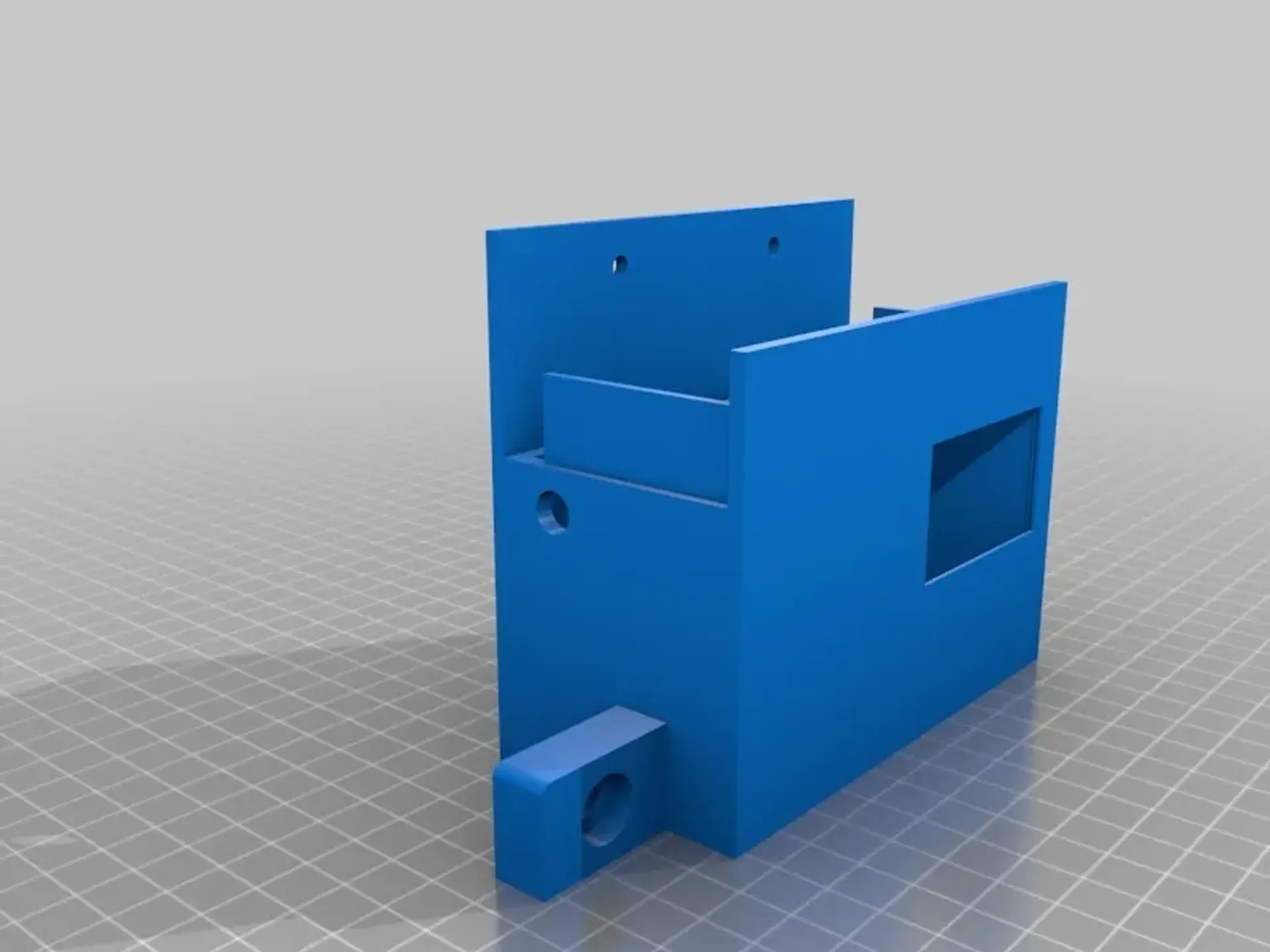

Добавлена версия 9 файла Box Transfo с отверстием для пропуска кабелей через канал 3030 в верхнюю часть трансфо.
Добавлены два преобразователя постоянного тока для светодиодов принтера (+5 В) и вентиляторов Noctua (+12 В), что обеспечивает чистую установку.
В комплект входят две версии ве��хней коробки для блока питания, в которой размещены преобразователи постоянного тока, а также крышка для нее. С местом для датчика дымового извещателя MQ2 или без него (для основания корпуса необходимы опоры, а также опоры для резьбовых отверстий версии дымового извещателя).
Ссылка на AliExpress на понижающий преобразователь постоянного тока, который я использовал.
И ссылка AliExpress на датчик MQ2, который я тоже использовал.
Также добавлен чехол MKS Gen v1.4, у меня есть для него дизайн.
И чехол Raspberry Pi, прикрепленный к основанию рамы.
Наконец, я добавил корпус камеры X-Axis Idler прямо в этот проект.

Обновление от 13 октября 2018 г.

Добавление широкоугольной камеры Raspberry Pi к креплению X-Idler, приклеенному или являющемуся частью X-Idler, проверьте: https://www.thingiverse.com/thing:3153408

Обновление от 1 октября 2018 г.

Добавление дисплея отладки низкого уровня MAX7912 https://www.thingiverse.com/thing:3053313

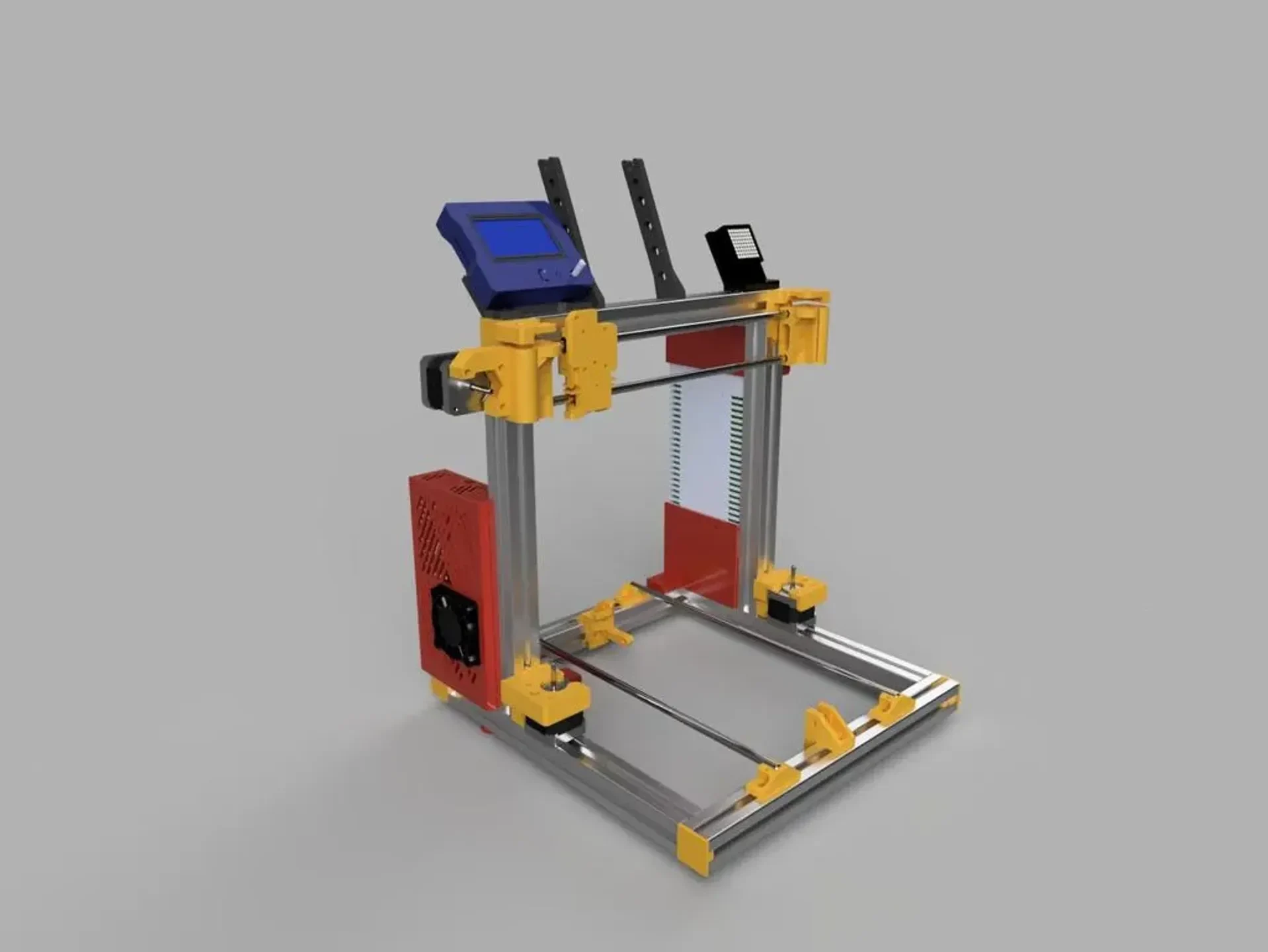

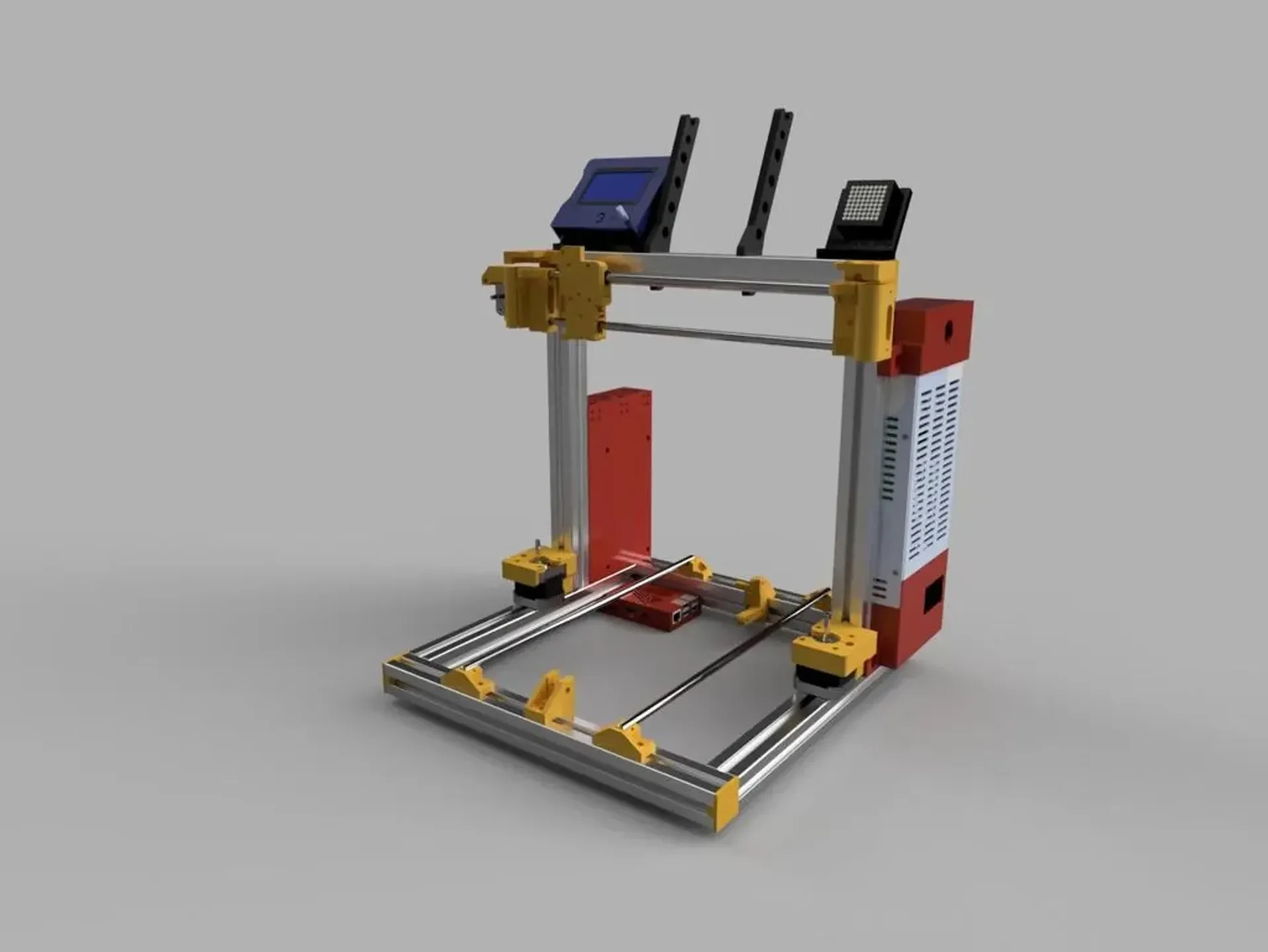

Моя сборка на основе этого:

http://www.prusamk2.com/haribo-3030-extrumed-aluminum-prusa-i3-mk2-build/
https://github.com/PrusaMK2Users/3030_Haribo_Edition/tree/master/STL/optional

А также о 3D-работах Тома:

https://toms3d.org/2017/02/23/building-cheapest-possible-prusa-i3-mk2/

Сначала вы можете использовать концевой выключатель, для него есть отверстия на X и Y, как и у Prusa.

Для автоматического выравнивания Z из-за стеклянной поверхности Ultrabase я использовал оригинал BLTouch.

При сборке я в основном пользовался руководством к комплекту Prusa MK2:

https://manual.prusa3d.com/c/Original_Prusa_i3_MK2_kit_assembly

За исключением сборки экструдера, которая представляет собой смесь МК2 и МК3:

https://manual.prusa3d.com/Guide/5.+E-axis+assembly/510?lang=en

Кроме того, я использовал Marlin 1.1.9 и настроил его для принтера, если вам нужно
