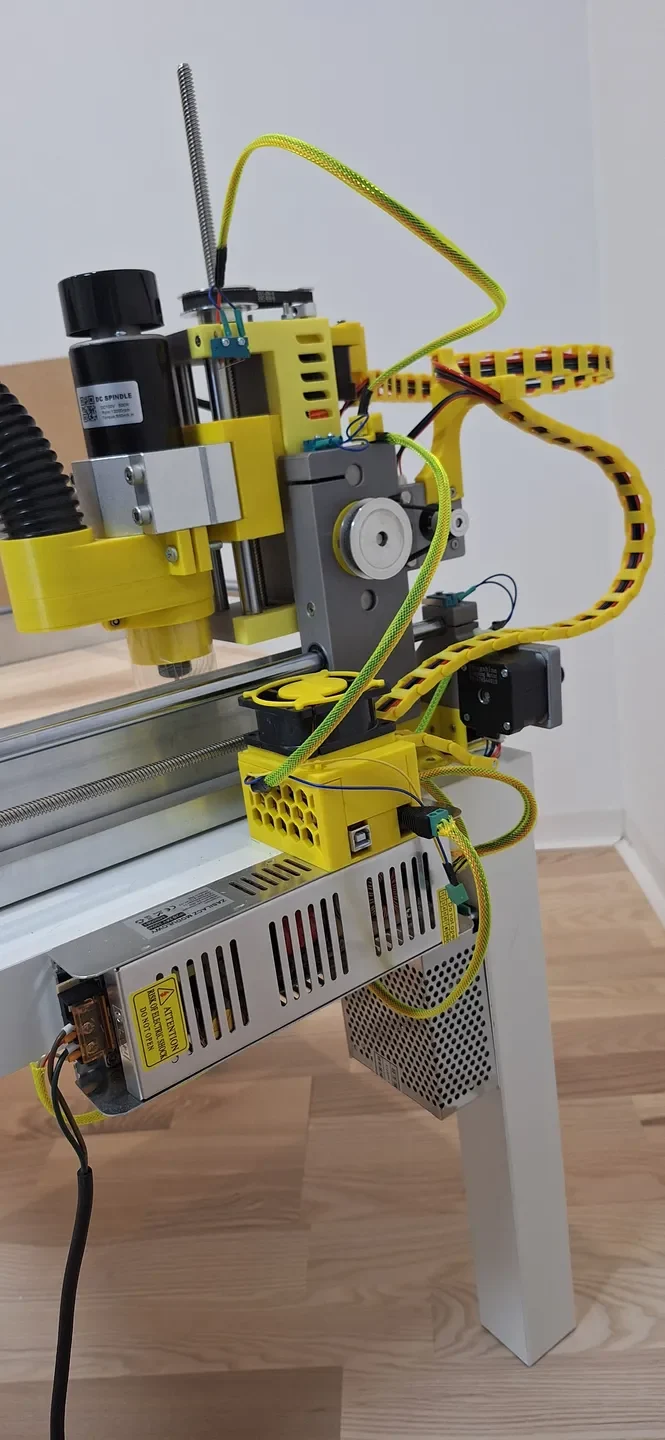

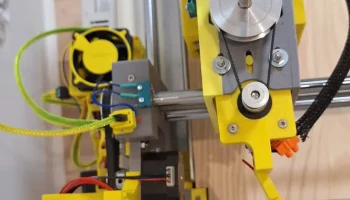

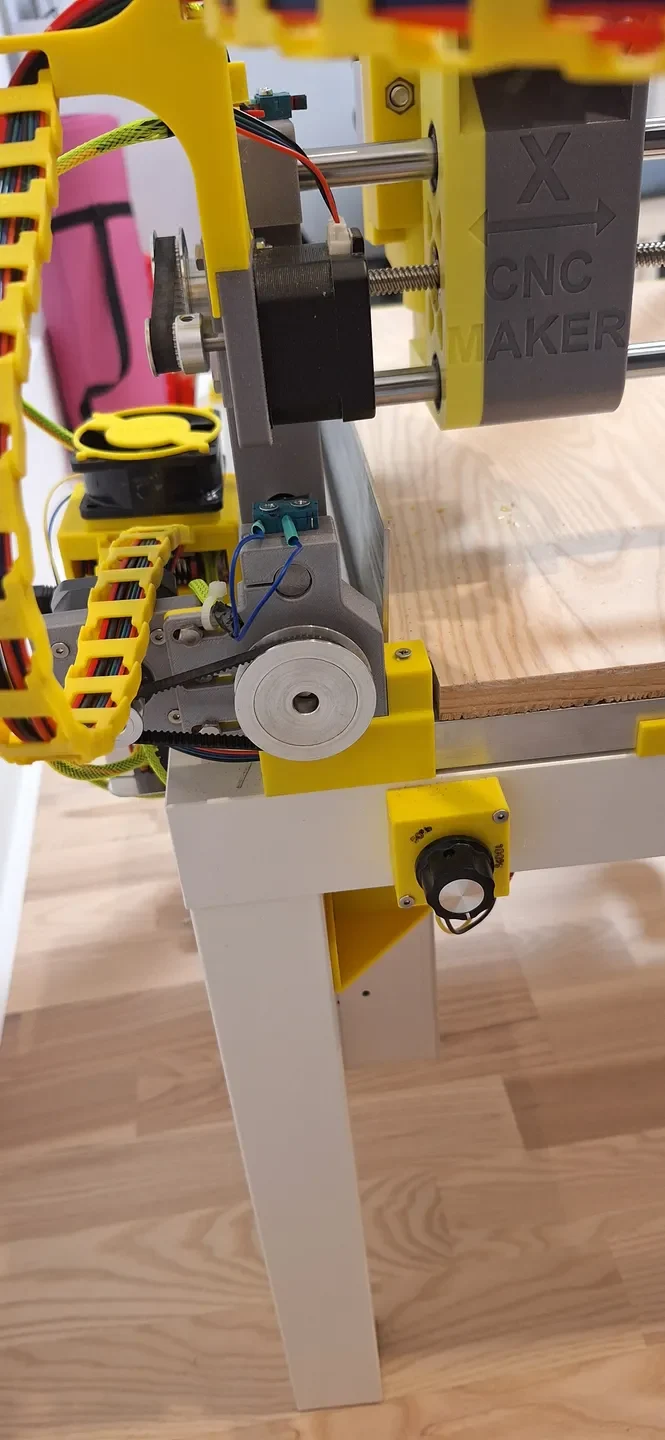

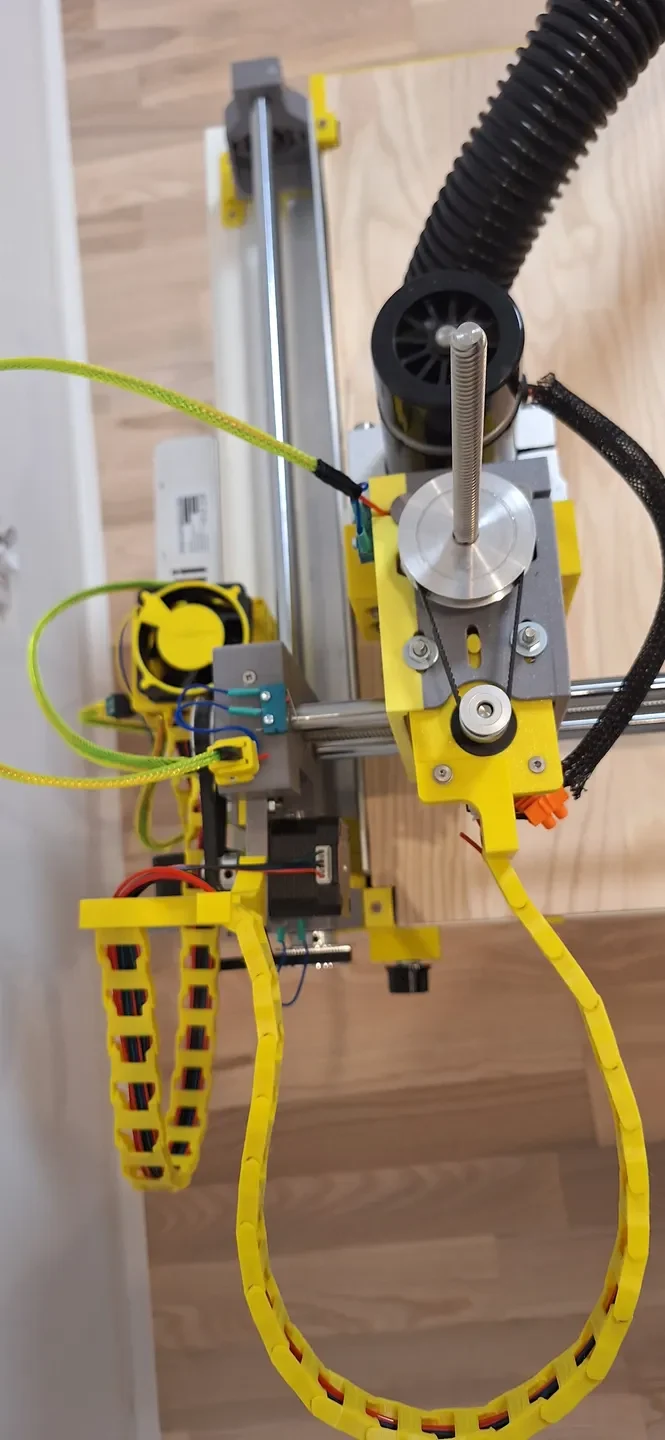

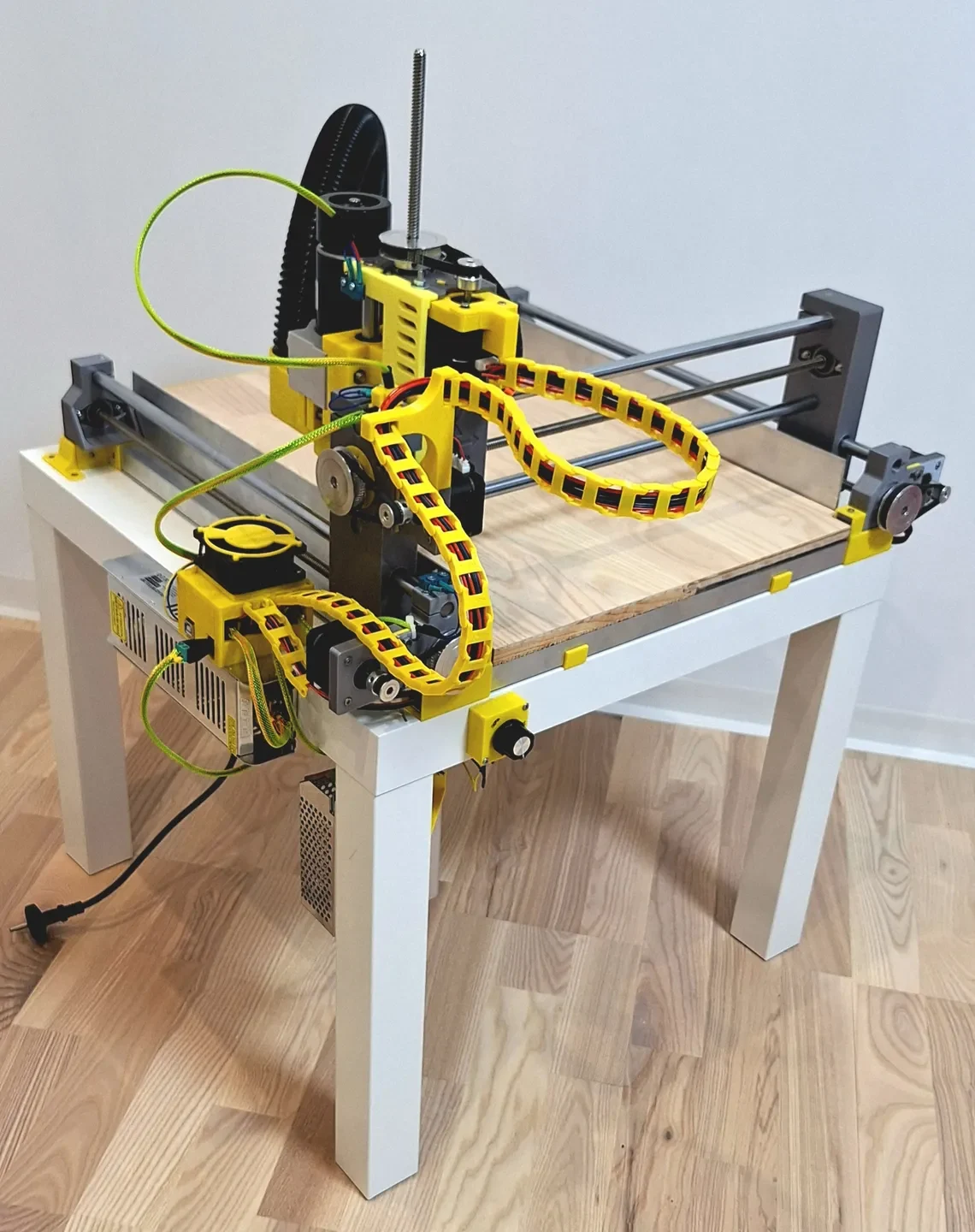

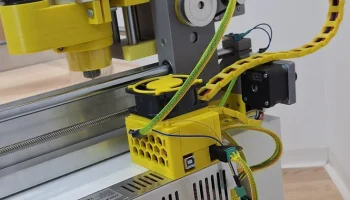

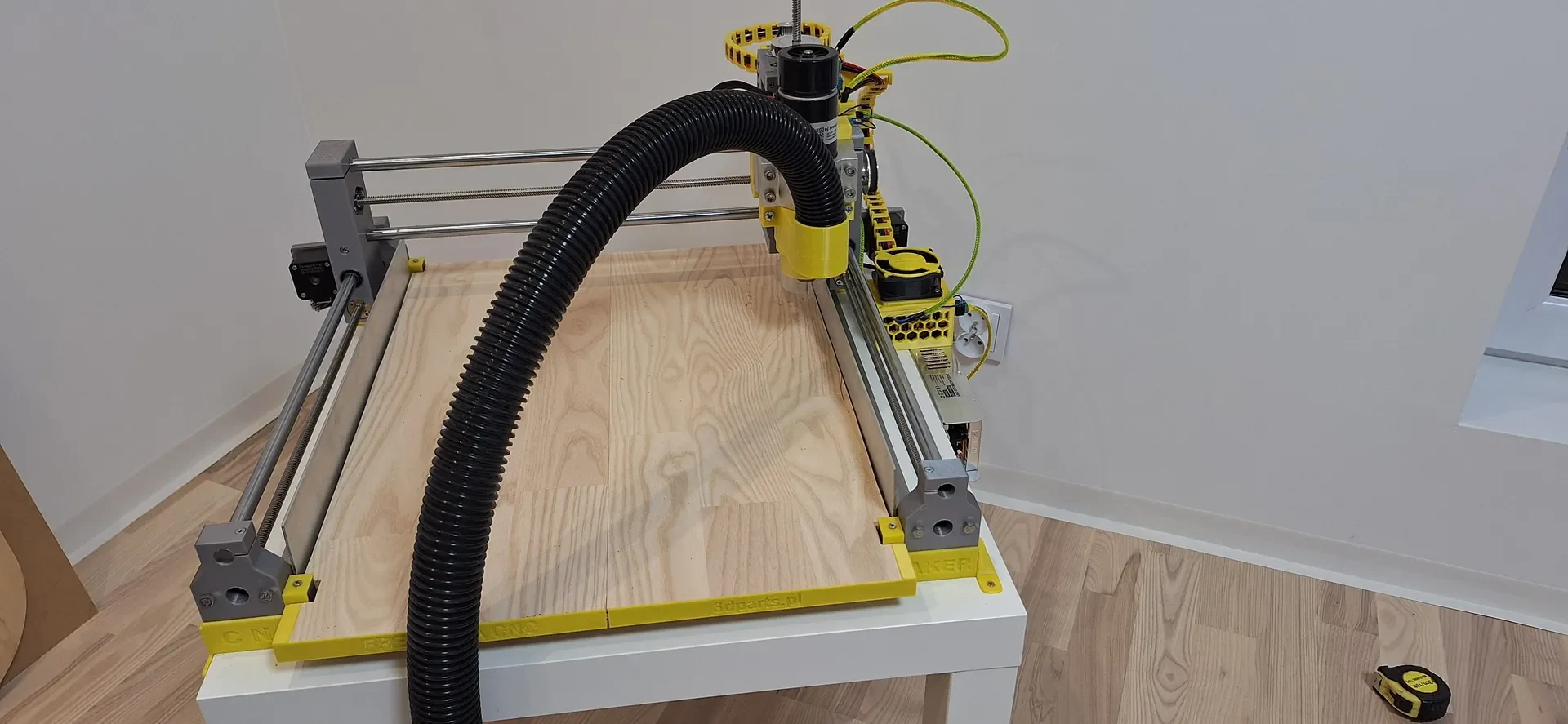

MAKER CNC ROUTER Фрезерный станок GRBL Arduino Uno + щито..

Надеюсь, вам понравится этот проект, работать над ним было очень весело.

Я уверен, что еще есть много возможностей для улучшения и изменения, поэтому не стесняйтесь, чтобы изменить это.

Компоненты для покупки:

ARDUINO + щит ЧПУ + A4988 + 4 двигателя nema17 — 1
Трапециевидный винт 8 мм 500 мм — 3

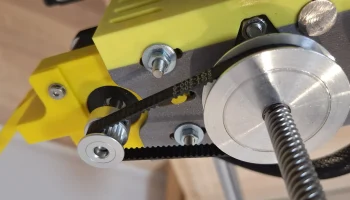

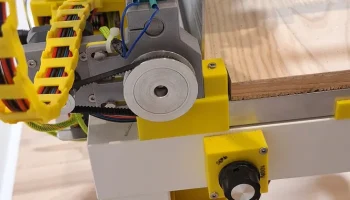

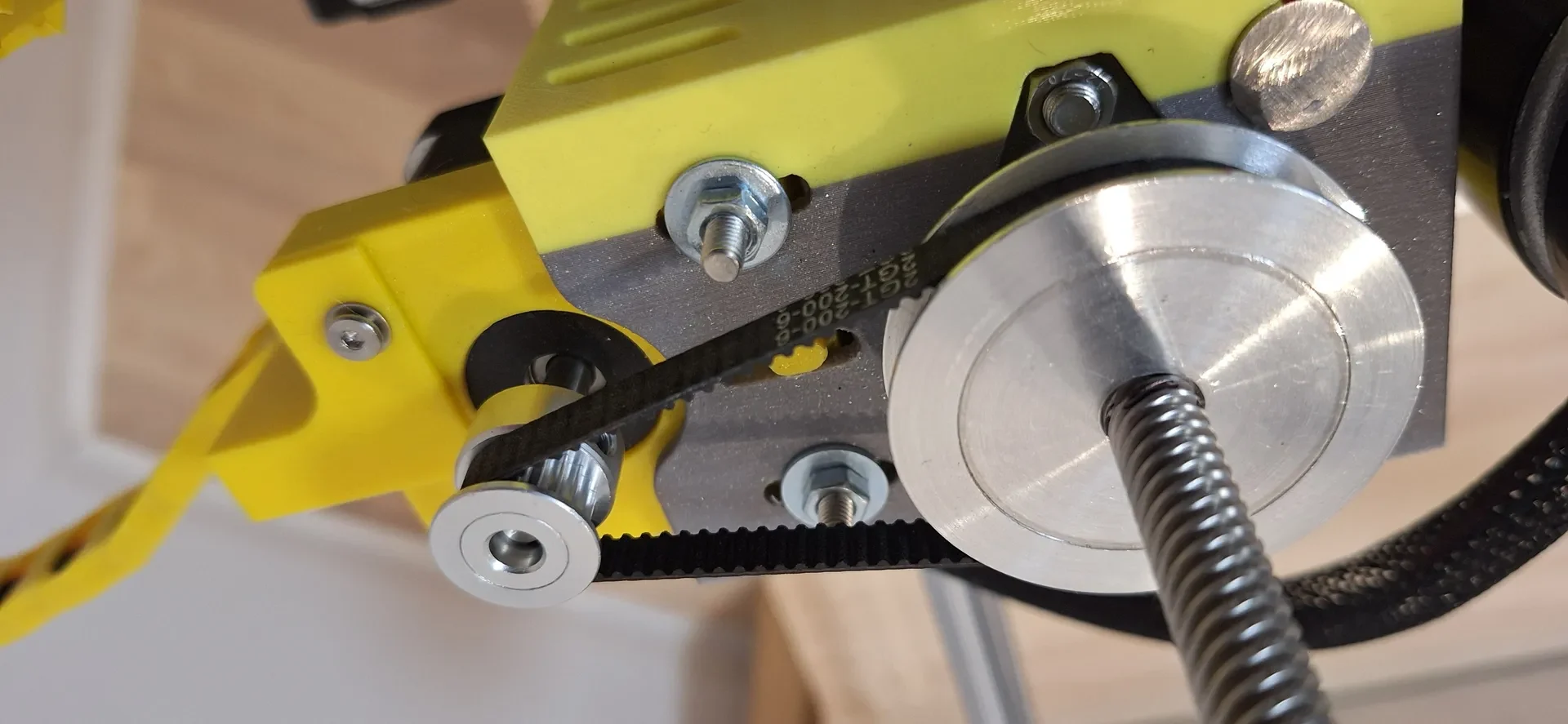

GT260ZM8 x 20ZM5 Редукционный шкив + ремень 200 мм — 4
Трапециевидный винт 8 мм 300 мм — 1
Подшипник 608ZZ — 8
Линейный подшипник LM12 UU 12 мм — 12
Линейный вал 12 мм 500 мм — 5
Блок питания 24В 120В 5А — 1

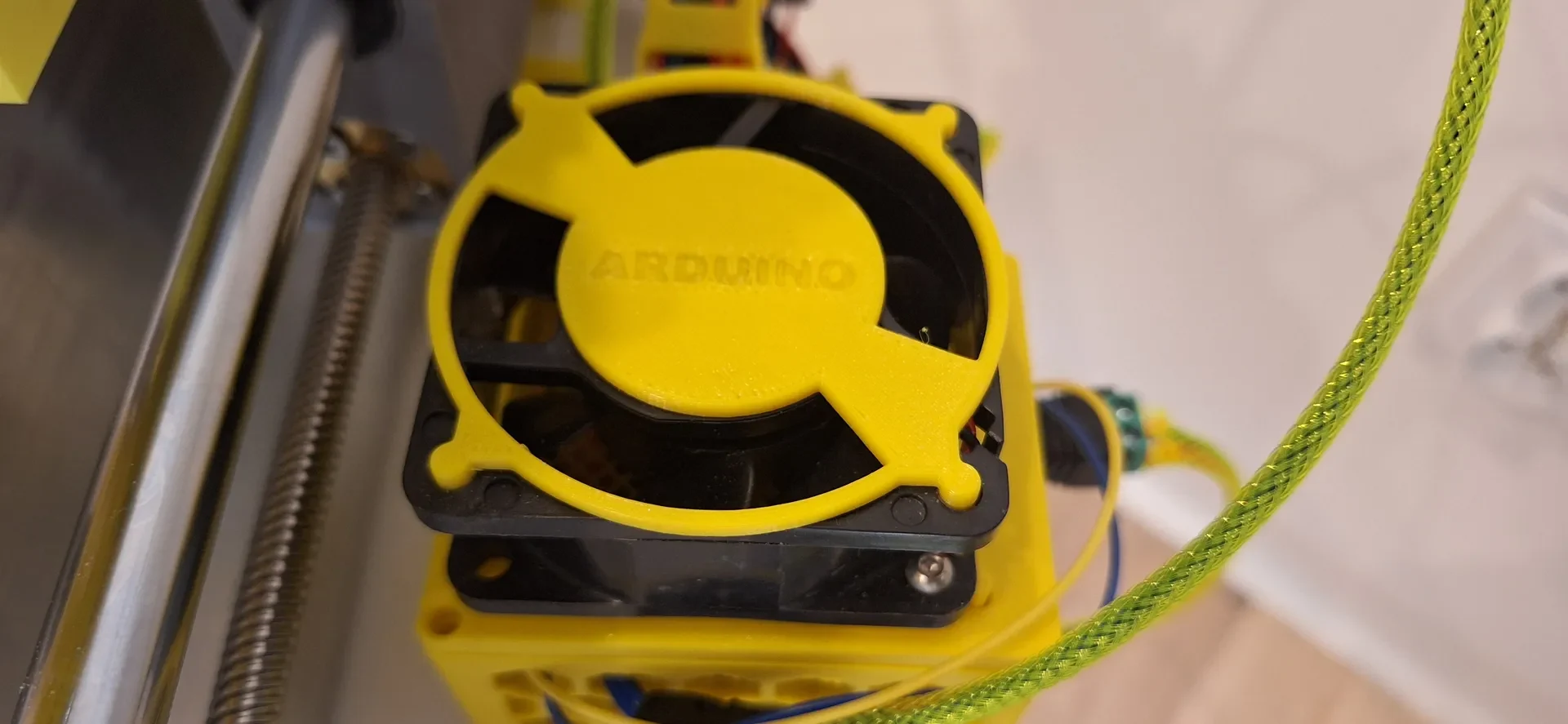

Вентилятор 24 В постоянного тока — 1
Подшипник 8 мм с креплением KFL08 — 4
Предохранительный выключатель (полный комплект) — 1
Оплетк�� кабеля — 4
Концевые выключатели — 3
винты — полный комплект — 1

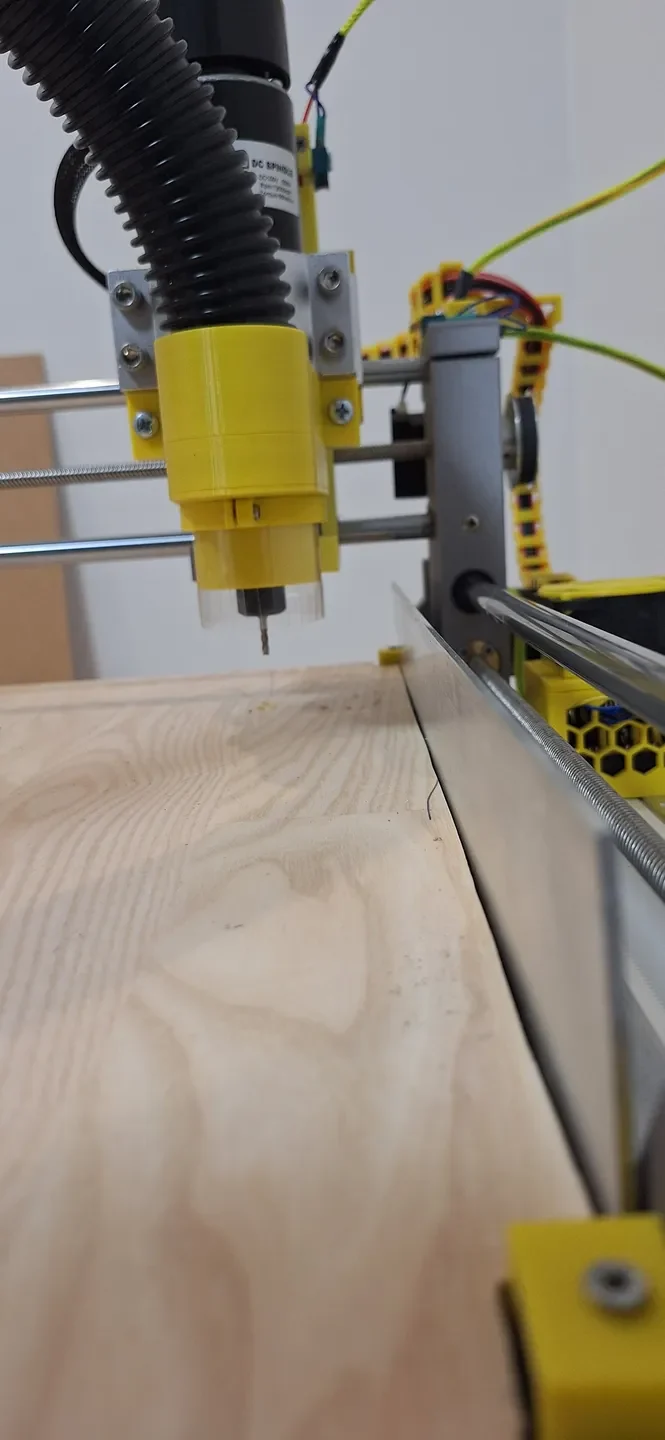

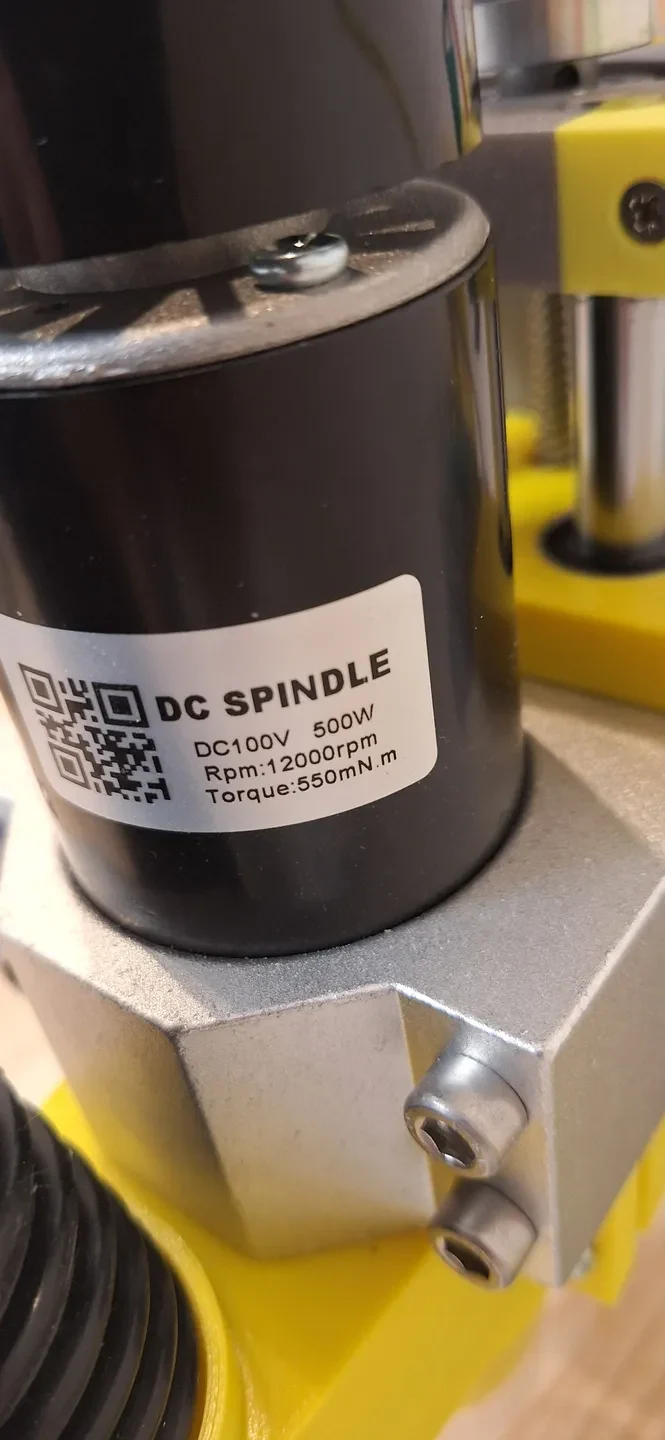

Шпиндель постоянного тока 500 Вт с блоком питания — 1
Фанерная доска — 1
Алюминиевый профиль 20х20х2 500мм — 2
Полоса алюминиевая 80x2 500м — 2
КЕА ЛАКК — 1

Винт и гайка

Крепление двигателя оси Y Шестигранный ключ с потайной головкой M3x5 8
Крепление двигателя оси Y — Натяжители Стандартный шестигранник M4x20 4
Крепление линейного вала Винт 3x20 6
Крепление двигателя оси X Шестигранный ключ с потайной головкой M3x5 4
Крепление двигателя по оси X — натяжители стандартный шестигранник M4x20 2
Крепление крышки подшипника Винт 3x12 6
Крепление с трапециевидной гайкой Винт 3x12 16
Крепление двигателя оси X Шестигранный ключ с потайной головкой M3x5 4
Крепление двигателя оси Z — натяжители Стандартный шестигранник M4x20 4
Опора подшипника в форме Y Шестигранник стандартный M5x20 4
Опора подшипника в креплении X Шестигранник стандартный M5x30 2
Опора подшипника с креплением Z Шестигранник стандартный M5x12 2
Крепление шпинделя и блока к каретке оси Z Шестигранный ключ/шестигранник M6x78 4
Счетчик резьбовых стержней Шестигранный ключ или крестовая головка M4x22 2
Крепление опоры шпинделя Гайка M6 4

Концевые выключатели советую не устанавливать — в программном обеспечении UGS много проблем и ошибок.

Вы можете использовать другой шпиндель, а также использовать этот станок для лазера с ЧПУ.

Dla osób z Polski — jeśli chcesz odkupić model ze zdjęć napisz do mnie lub wyszukaj na olx wpisując «CNC MAKER»

Как это работает:
