FrankenCNC

Это небольшой ЧПУ, сделанный из электронных отходов и предназначенный для работы в качестве перьевого плоттера.

Распечатать инструкции
Категория: Резюме своими руками

Это скорее демонстрация, чем то, что вы можете построить из файлов.

Целью было создать плоттер с ЧПУ из электронных отходов. Все началось с того, что я разобрал несколько принтеров/сканеров и нашел системы движения. Я сразу понял, что хочу из этого что-то построить.

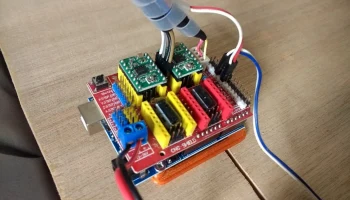

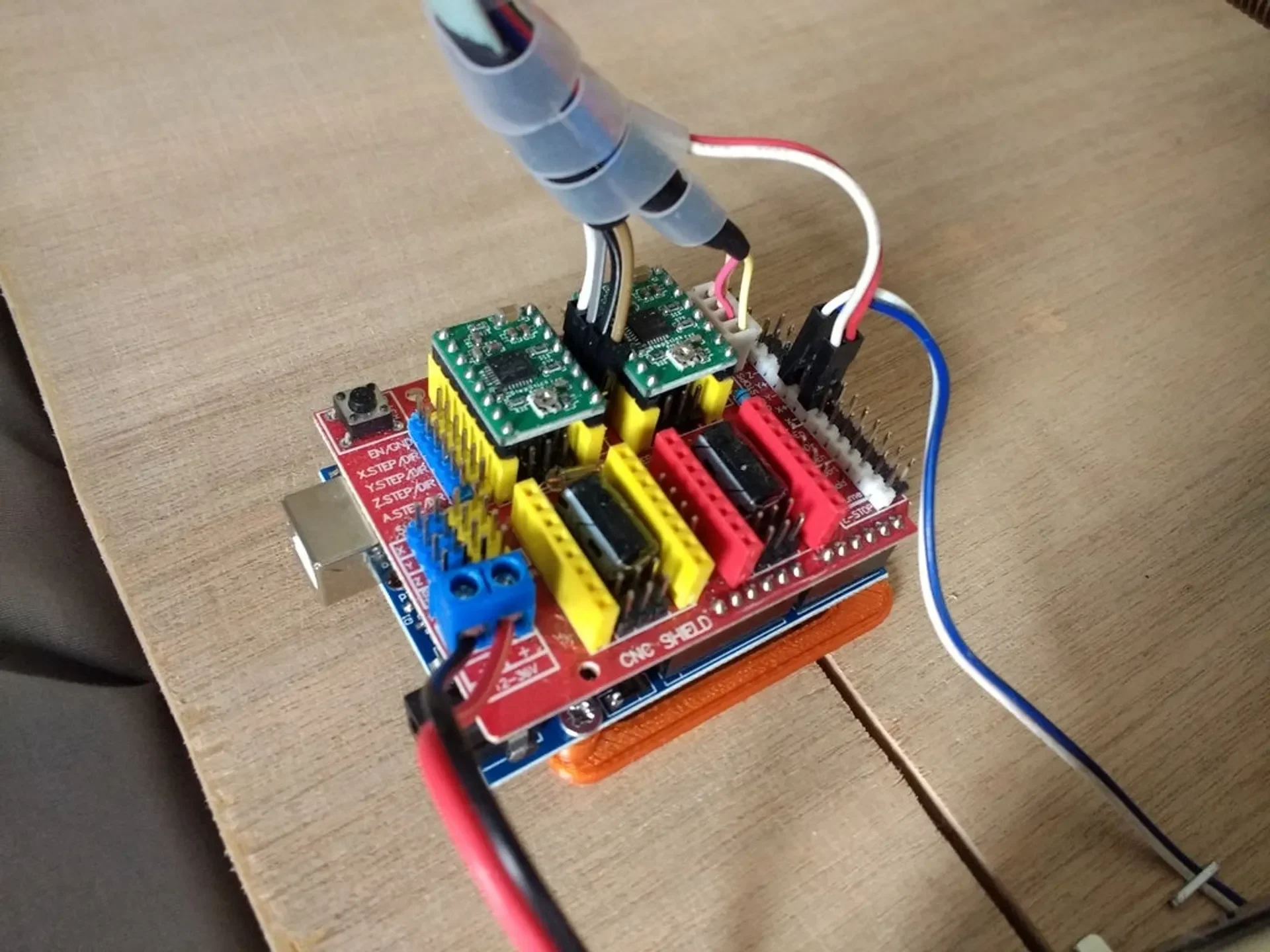

Электроника очень простая: Arduino с GRBL, экран ЧПУ и два шаговых драйвера. Я использую Inkscape для генерации G-кода и универсальный отправитель G-кода для его потоковой передачи.

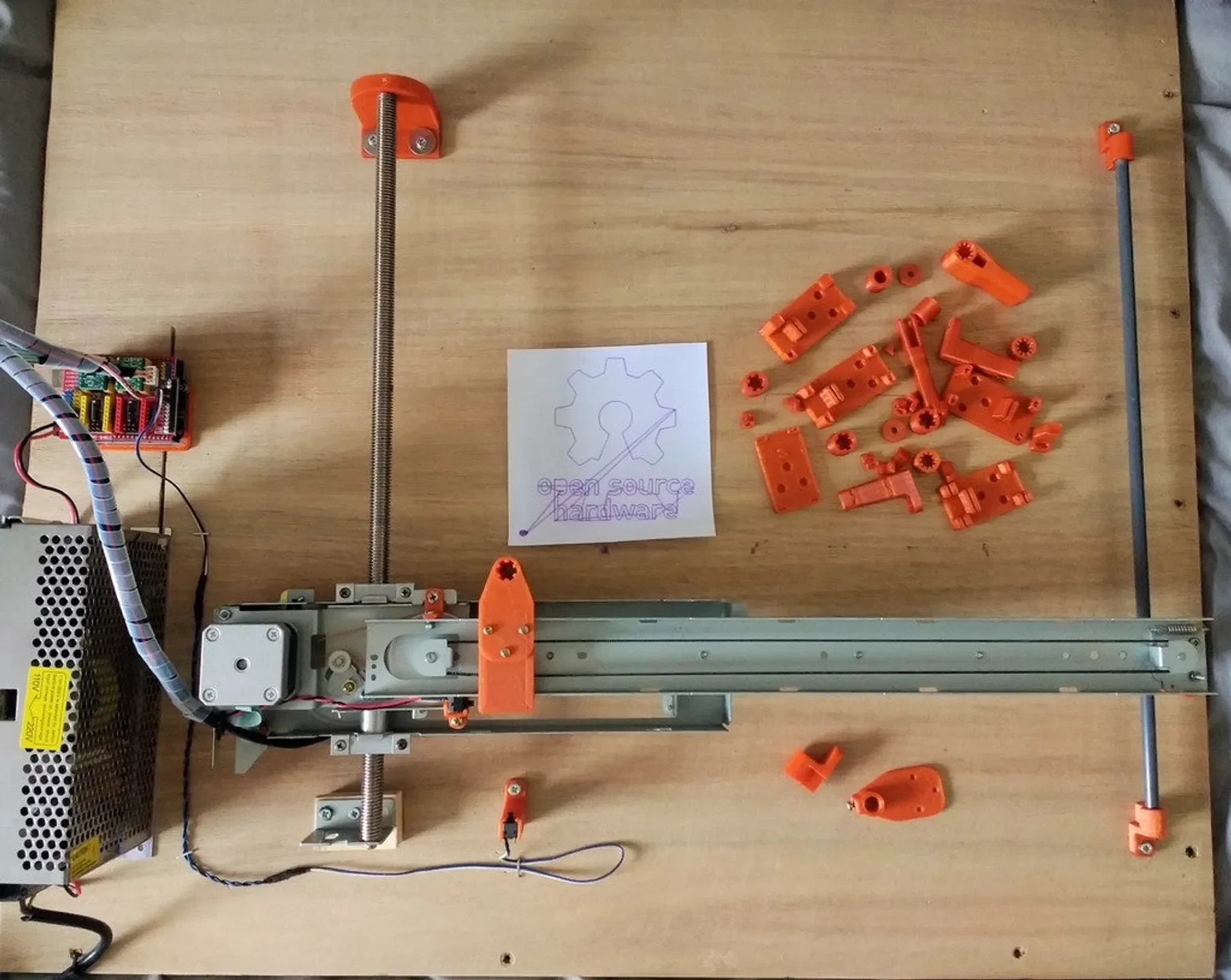

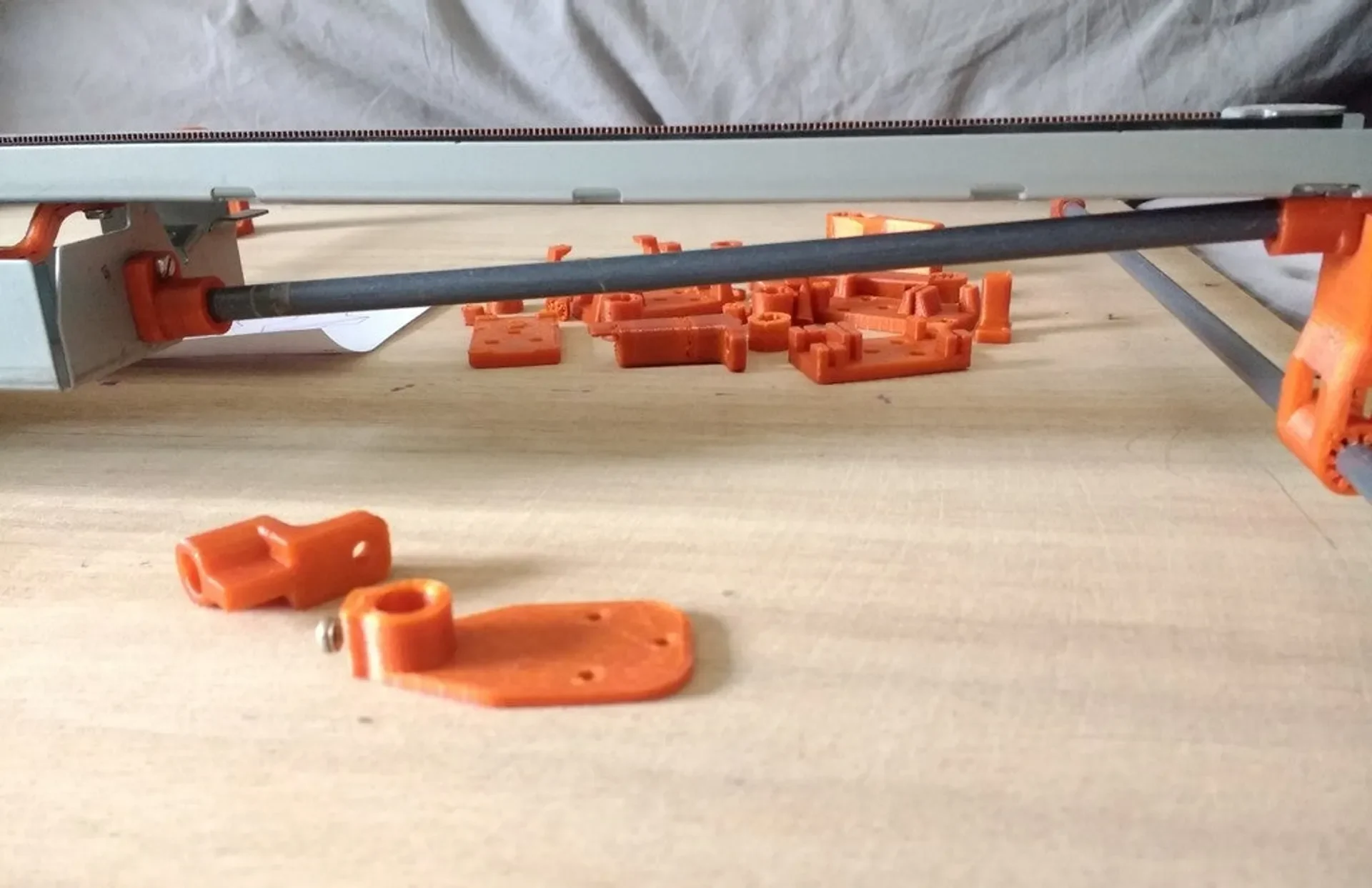

Детали станины машины, которые вы видите, — это все итерации и неудачные отпечатки, созданные в ходе этого проекта.

Как я это разработал

Строительство

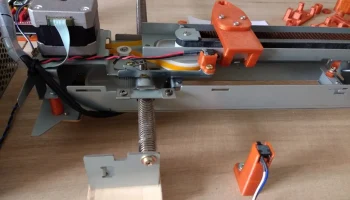

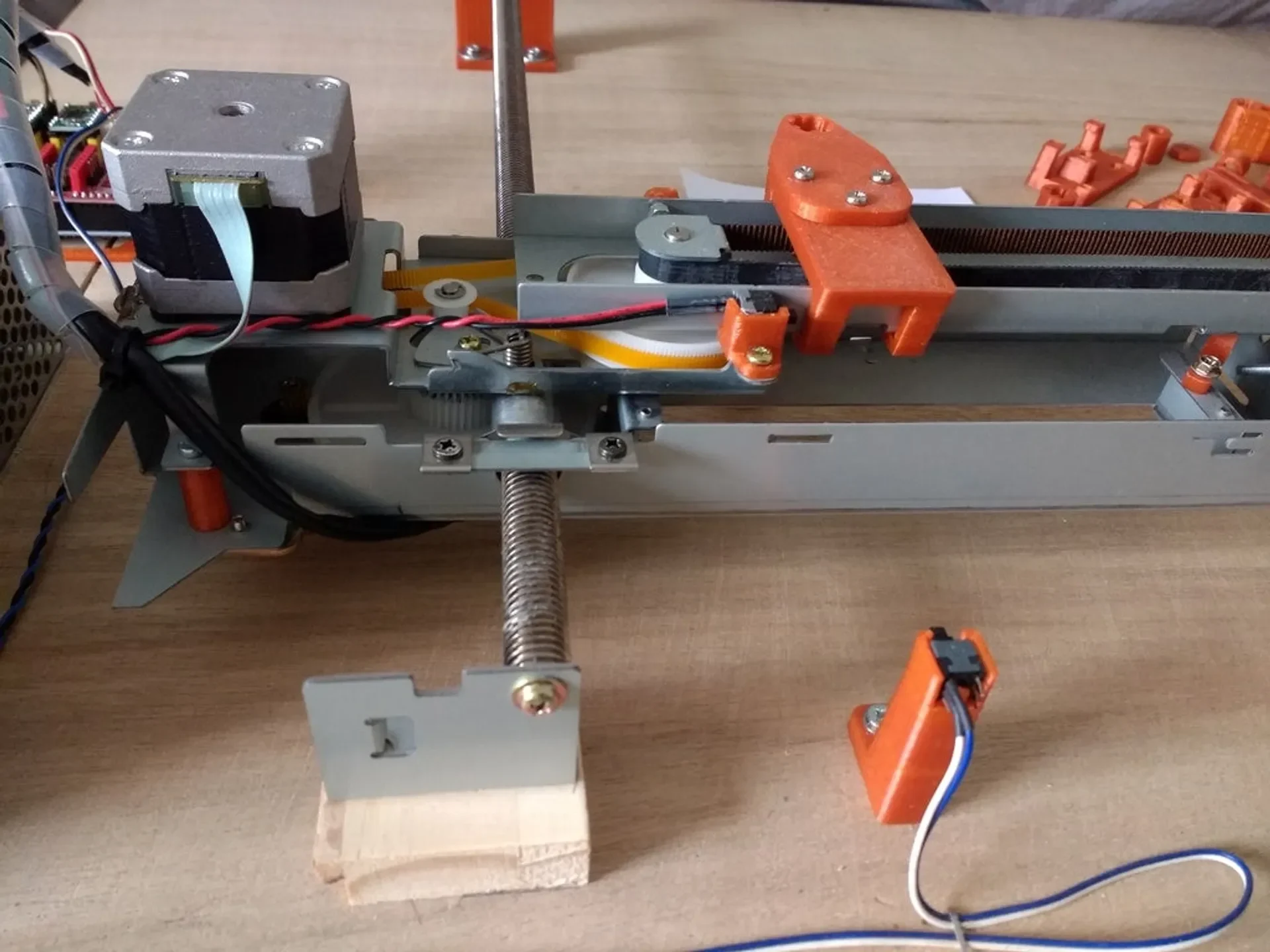

У меня было две оси: одна приводилась в движение червячной передачей, а другая приводилась в движение ремнем. Мне нужно было найти способ смонтировать одно на другое.

Я использовал проставки, чтобы выровнять ось X поверх оси Y. Затем я спроектировал несколько кронштейнов на основе рисунков отверстий, уже имеющихся на конструкции из листового металла. Кронштейны нужны для увеличения жесткости и предотвращения перекосов.

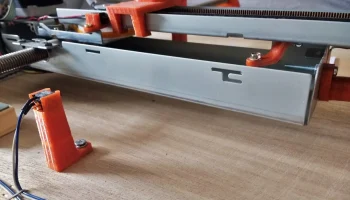

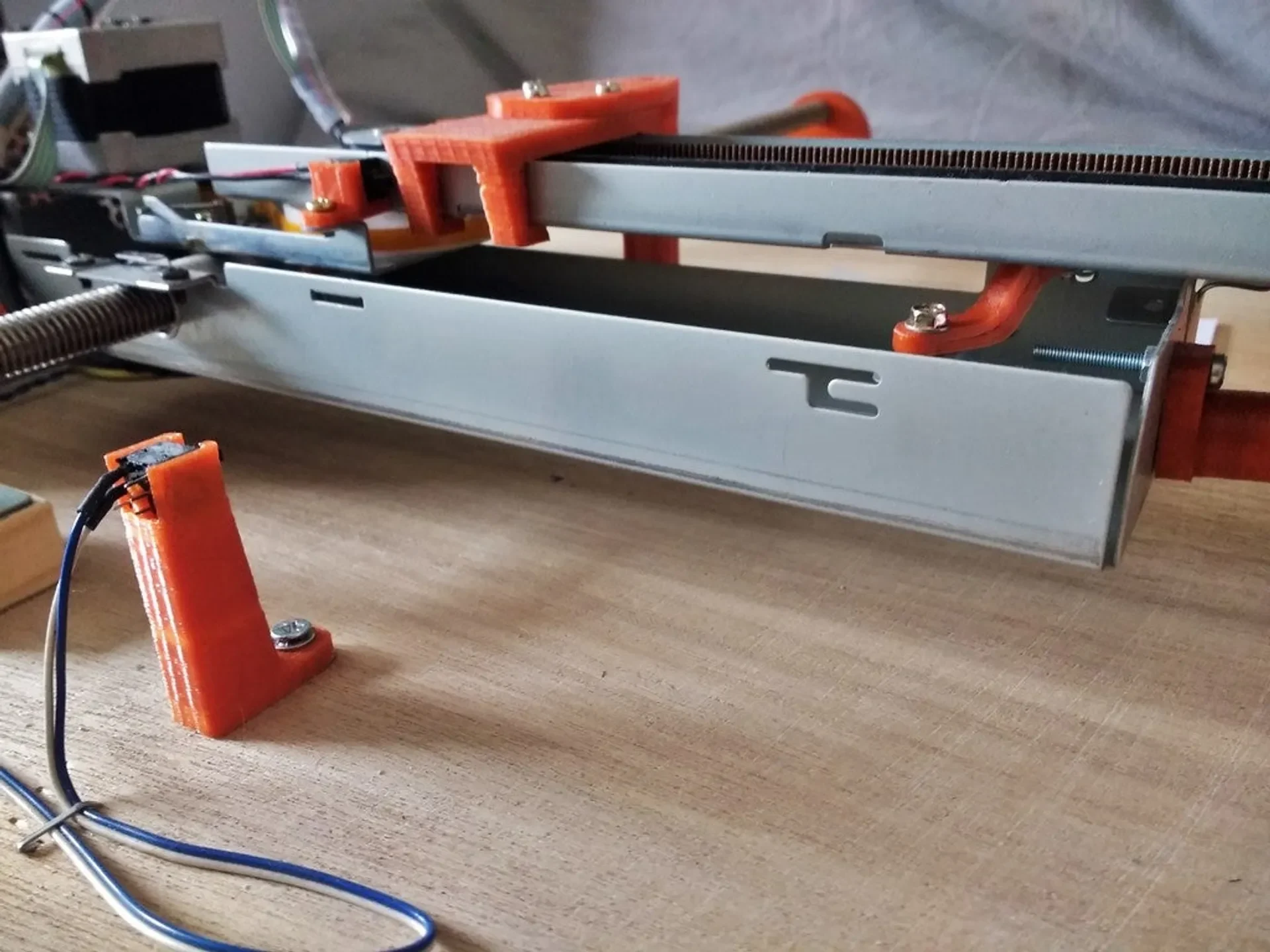

Ось X закреплена на нижней стороне, чтобы предотвратить изгиб.

Другая сторона оси Y изготовлена ​​из стержня стекловолокна, переработанного из каркаса палатки. Втулка, напечатанная на 3D-принтере, обеспечивает плавное движение.

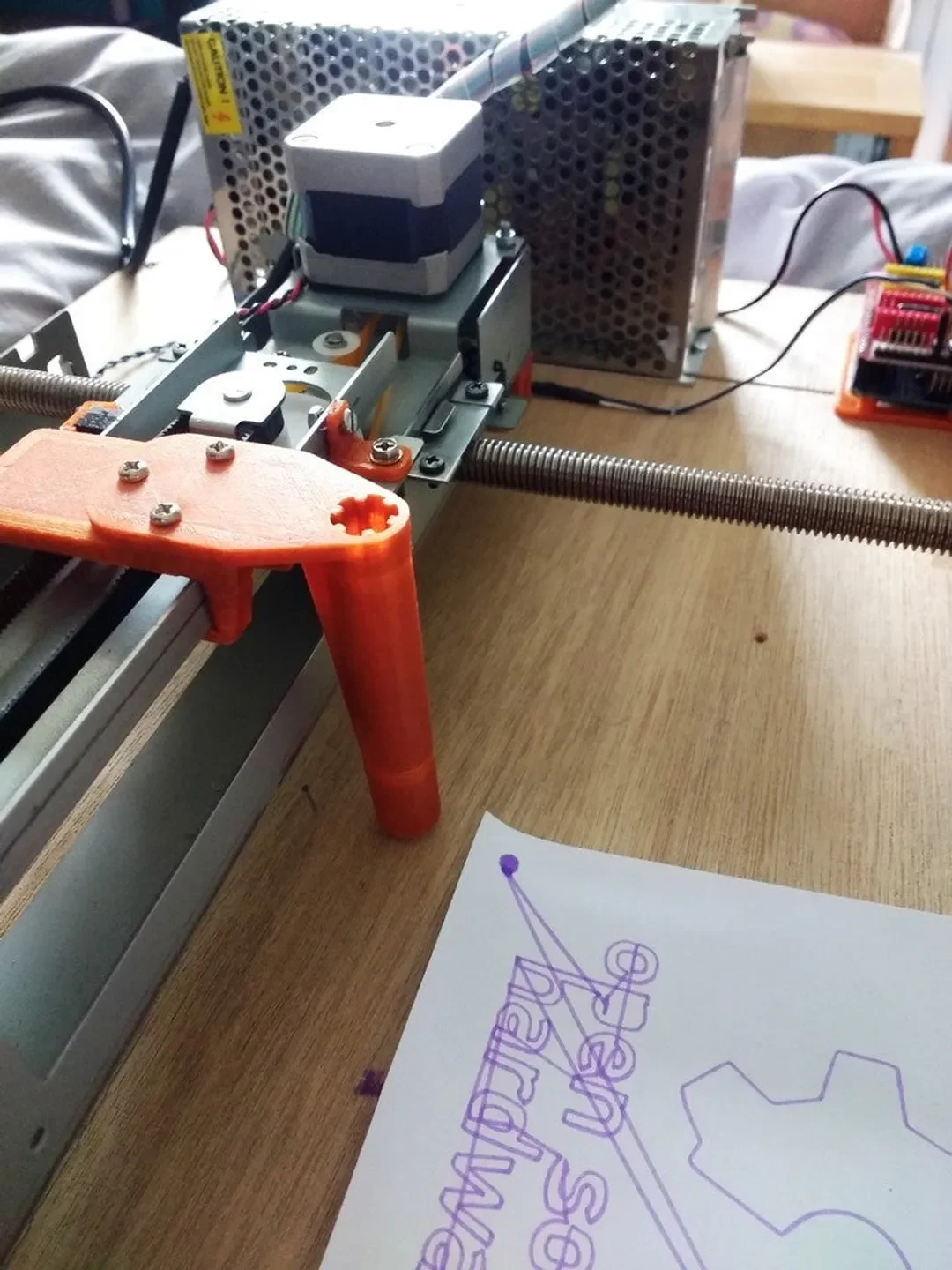

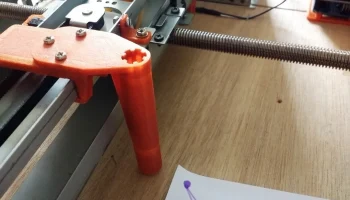

Каретка X была самой сложной деталью в проектировании. Сначала я попробовал простую конструкцию, которую просто ставили на рельсы, но эта тележка поднималась и не стояла ровно. Затем я добавил ножки, которые фиксируют каретку на рельсах, но для этого требовались опоры.
Верхняя часть каретки X имеет отверстие для облегчения смены инструмента.

Операция

Первый держатель инструмента представлял собой фиксированный держатель ручки с винтом. Это создавало некоторые проблемы, поскольку деревянная доска не была идеально ровной, а ручка заедала и тряслась.

Это было исправлено во втором дизайне, в котором использовалось скользящее перо, что позволяло корректировать высоту во время печати.

Будущие разработки

Следующий шаг довольно очевиден: изготовление державки с сервоприводом для устранения следов перемещения на чертежах.
