Крепления на DIN-рейку для плат контроллера принтера.......

Крепления на DIN-рейку для комбинаций Duet 2, Duex2, Duex5, Raspberry Pi, Bigtree Tech (BTT) GTR. Во многом вдохновлен дизайном Voron Design, но предназначен для использования вставок с подогревом вместо саморезов.

Разработан для установки номера McMaster-Carr (94180A331)[https://www.mcmaster.com/94180a331] на монтажные пластины.

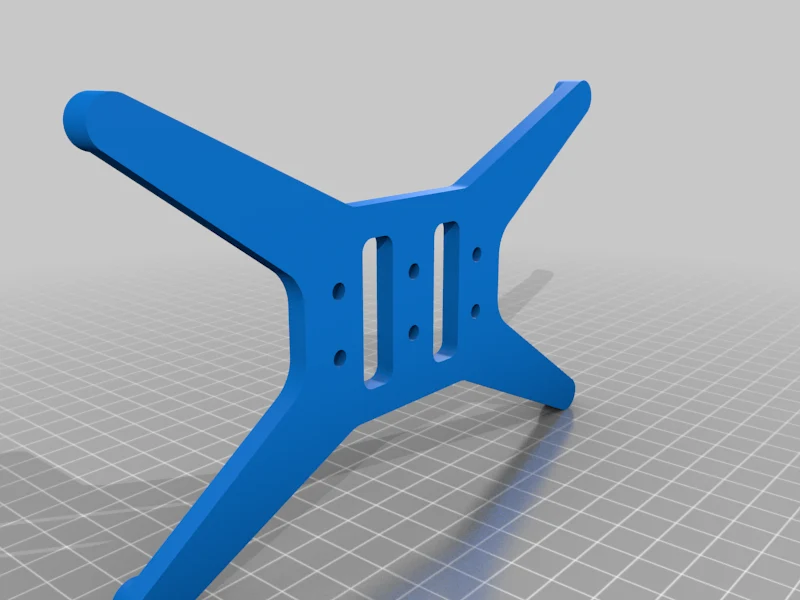

Монтажные пластины платы контроллера имеют три набора точек крепления, но вполне приемлемо наличие двух. Средня�� точка предусмотрена для ОКР.

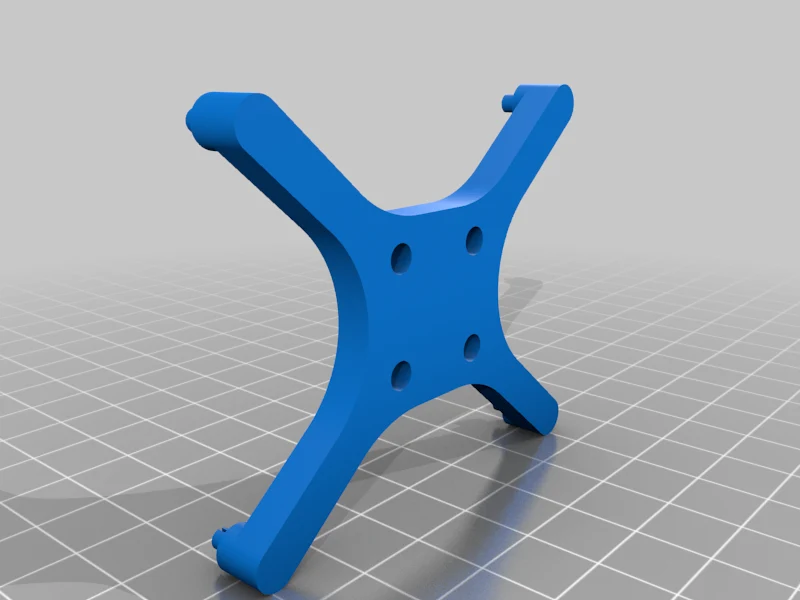

В креплении RaspPi используются вставные штифты, чтобы избежать необходимости заказывать оборудование M2.5. Пока все указывает на то, что это работает без проблем.

Детали RaspPi и GTR напечатаны и протестированы в PETG. Детали Duet не тестировались, но основаны на габаритных чертежах, предоставленных Duet3D.

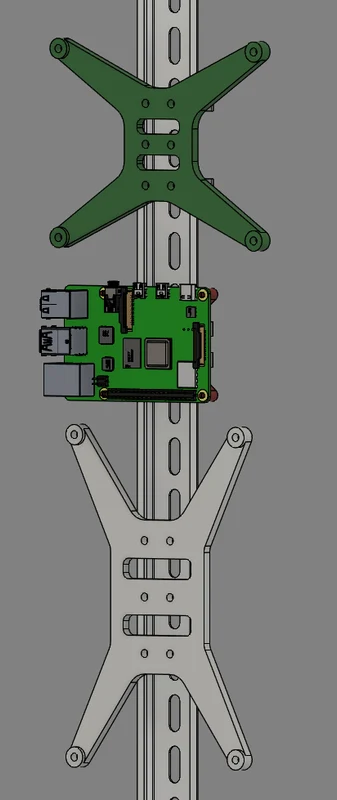

На DIN-рейку шириной 250 мм/~10 дюймов можно легко разместить либо Duet 2 + Duex5, либо комбина��ию GTR+Pi.

Проект Fusion 360 доступен для модификации по желанию: https://a360.co/3hh9SAX

Обновления:

2021-12-28 — Добавлена пластина для Octopus/Octopus Pro
16 февраля 2021 г. — Похоже, я забыл изначально загрузить монтирование Pi. Исправлено.
Настройки печати

Принтер:

Рейлкор II 300ZL

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

40

Примечания:

Предназначен для печати без подставок.

Категория: Запчасти для 3D-принтеров
