Стопорные кольца/контргайки параметрической перегрузочной..

Мне очень надоели ужасные контргайки LEE с уплотнительными кольцами, которые продолжают мигрировать. Мне не хотелось тратить деньги на кучу замков, поэтому я решил, что с таким же успехом могу научиться пользоваться имеющимся у меня 3D-принтером.

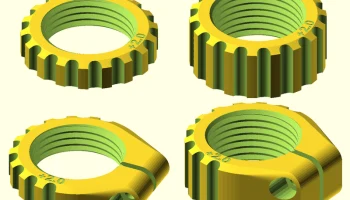

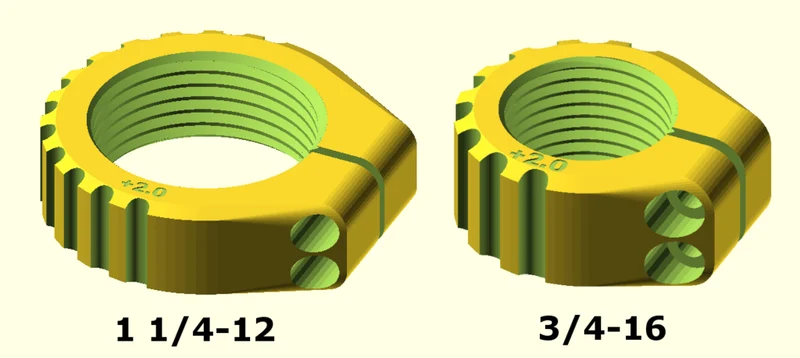

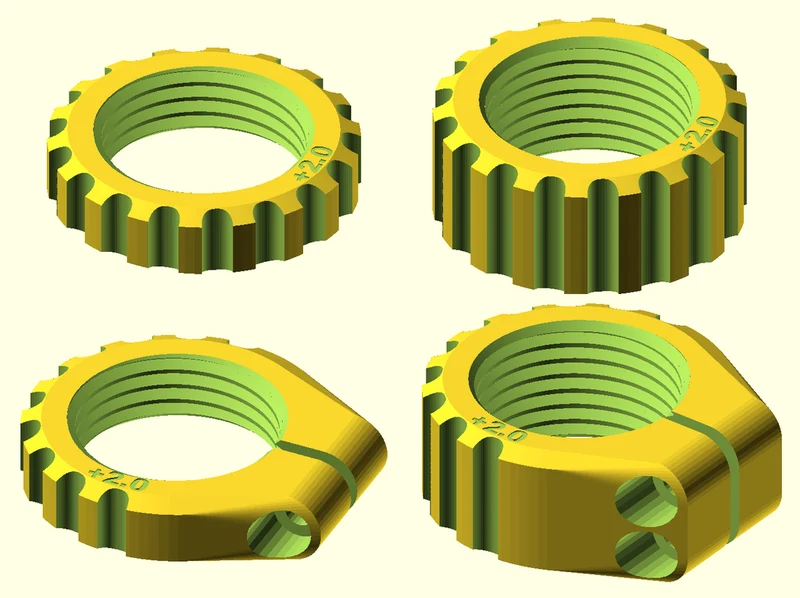

Эти контргайки бывают трех основных форм: простые (неконтрящиеся), одновинтовые и двухвинтовые. Размер резьбы, высота гайки и другие размеры элементов регулируются по желанию. Я включаю различные примеры файлов SCAD, предварительно настроенных для 7/8-14, 1-1/4-12 и 3/4-16, а также некоторые предварительно обработанные STL (см. ниже).

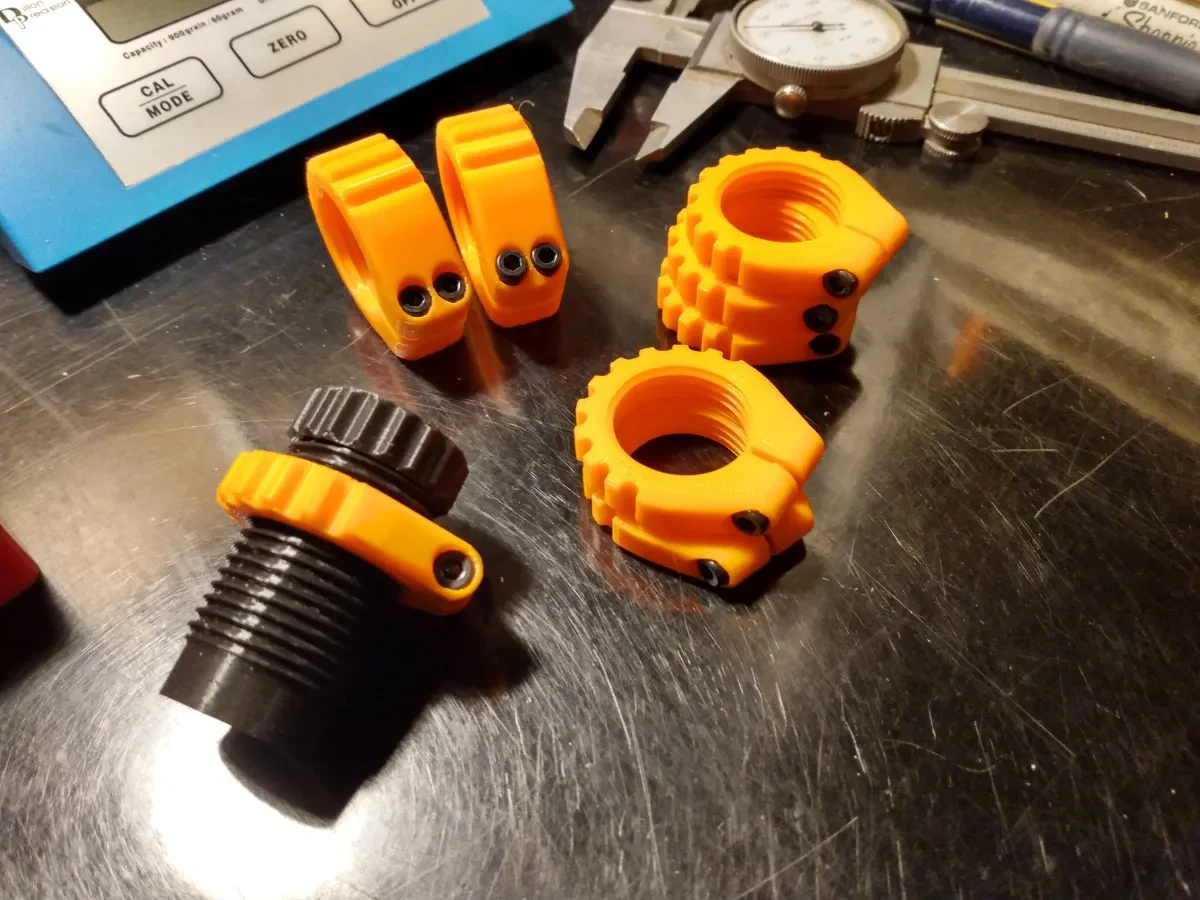

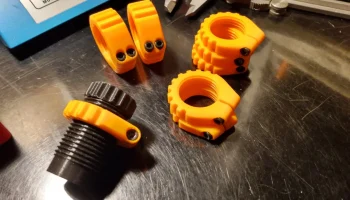

Версия с двумя отверстиями должна обеспечивать большую прочность и больше подходить для более слабых материалов. В целом я предпочитаю этот узор, хотя вы можете обнаружить, что из-за дополнительной ширины штампы сложнее помещать в определенные коробки.

Более толстые варианты, такие как шаблон с двумя отверстиями, могут быть наиболее полезны при использовании штампа для изменения размера или в любом месте, где сила извлечения (направления вниз) значительна. В матрицах для посадки/обжима/расширения гайка никогда не нагружается по-настоящему, поэтому версии стандартной толщины, вероятно, подойдут.

Что касается стандартного размера 7/8 дюйма, они должны быть совместимы с любыми ключами типа LEE, хотя я все равно не вижу смысла использовать ключи с зажимными контргайками.

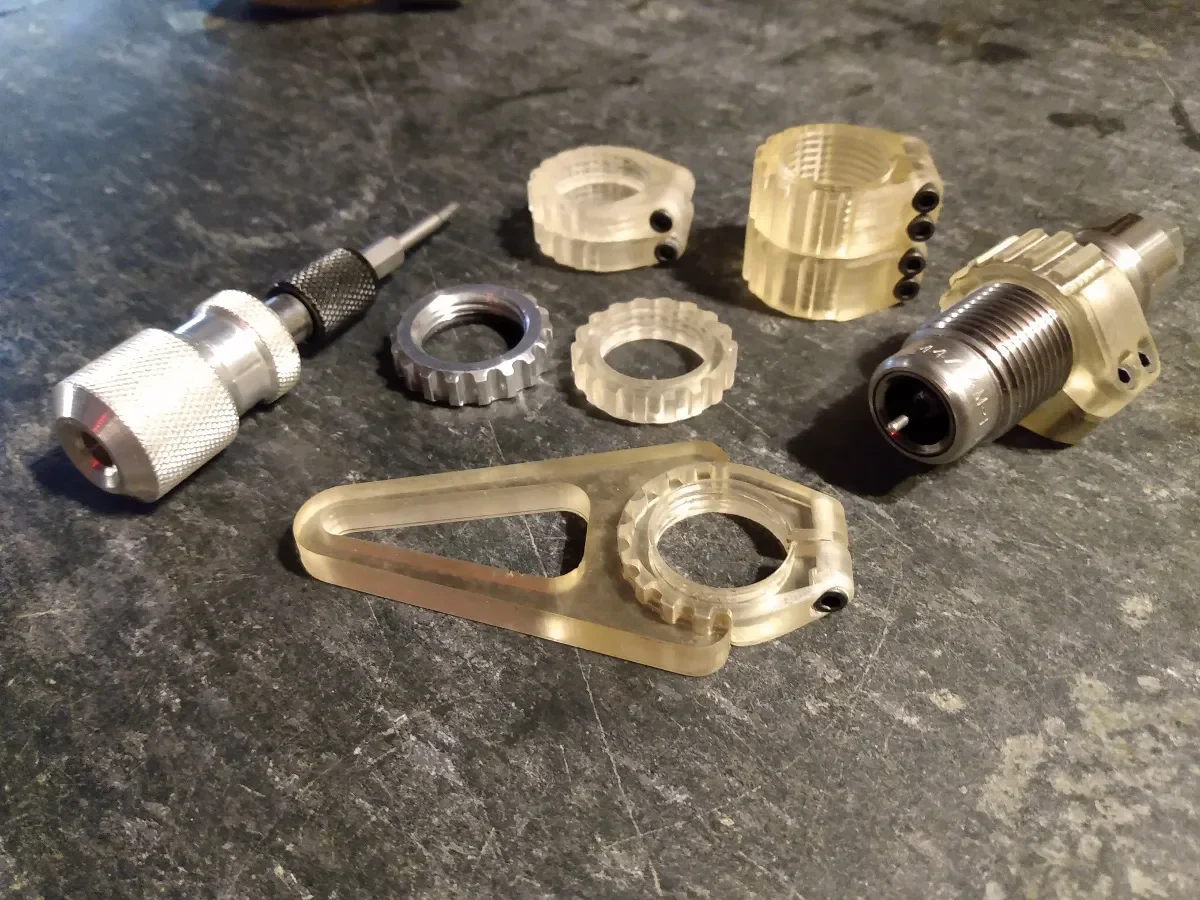

Я напечатал свой на старой прозрачной смоле SLA с истекшим сроком годности, и, несмотря на свойства материала, он кажется подходящим. Мне пришлось добавить дополнительный зазор на резьбе, чтобы компенсировать неточность принтера, но это ожидаемо. Я нарезал винты с головкой под торцевой ключ M3x16 мм, хотя вы можете подогнать размеры под любые винты, какие захотите.

Включенный файл STL предназначен только для веб-предварительного просмотра. Вполне вероятно, что компенсация принтера (+2% к диаметру резьбы) будет неподходящей для вашего процесса. Я включаю предварительно обработанные файлы STL для моделей 7/8x14 с тремя различными зазорами резьбы. Нестандартные модели 1-1/4 дюйма и 3/4 дюйма поставляются только в виде предварительно сконфигурированных SCAD.

Я также включаю свой гаечный ключ типа LEE. Его можно настроить для работы с люб��ми гайками нестандартного размера, которые вы делаете, но я не заморачивался, потому что не думаю, что гаечный ключ когда-либо понадобится.

При этом используется текущая версия библиотеки Дэна threads.scad (входит в комплект), а не мертвая ветка, которая, похоже, заброшена здесь, на Thingiverse. https://dkprojects.net/openscad-threads/
