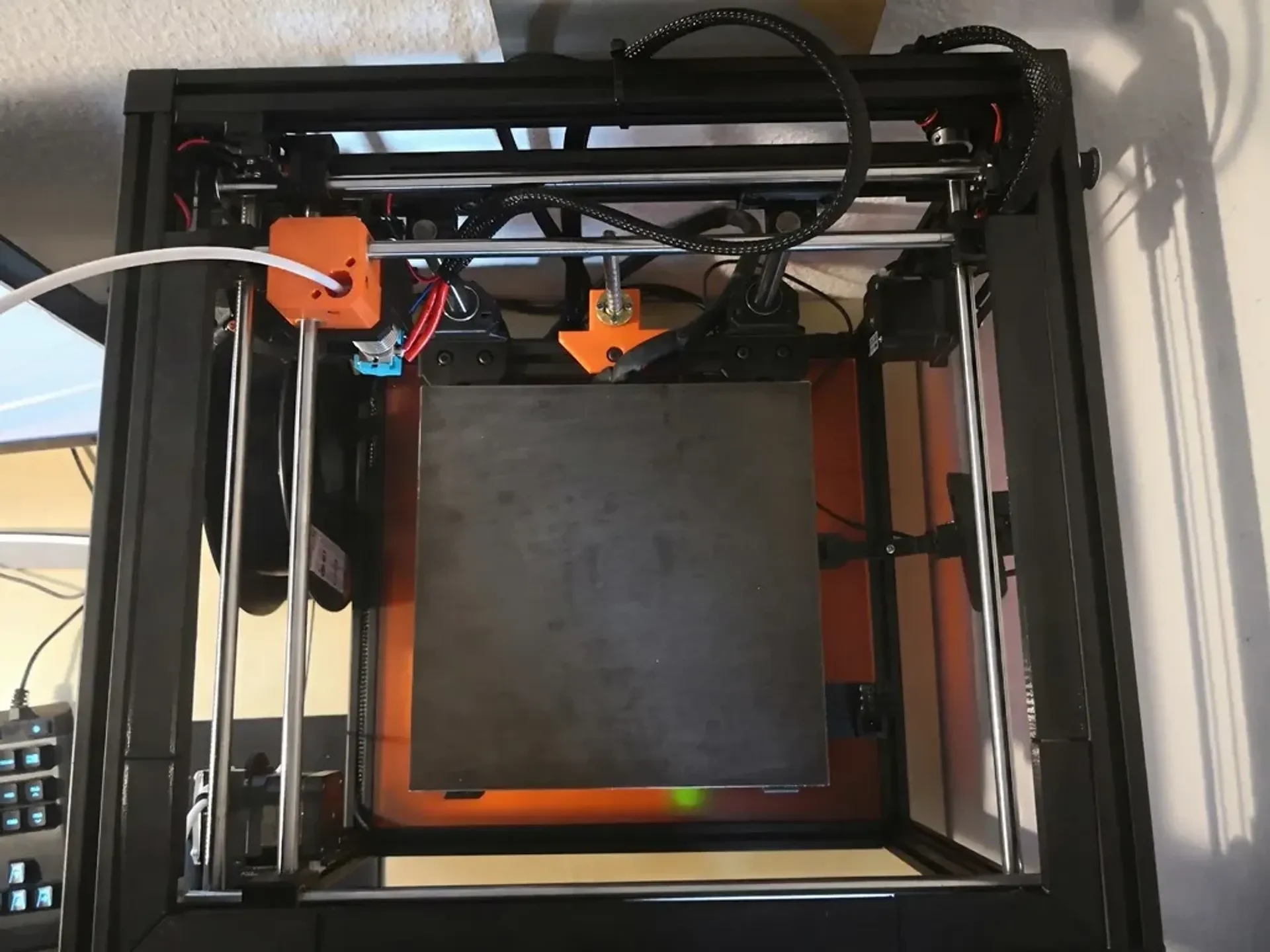

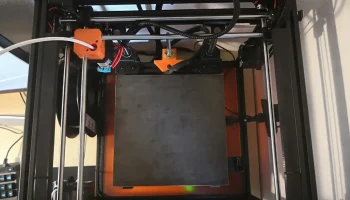

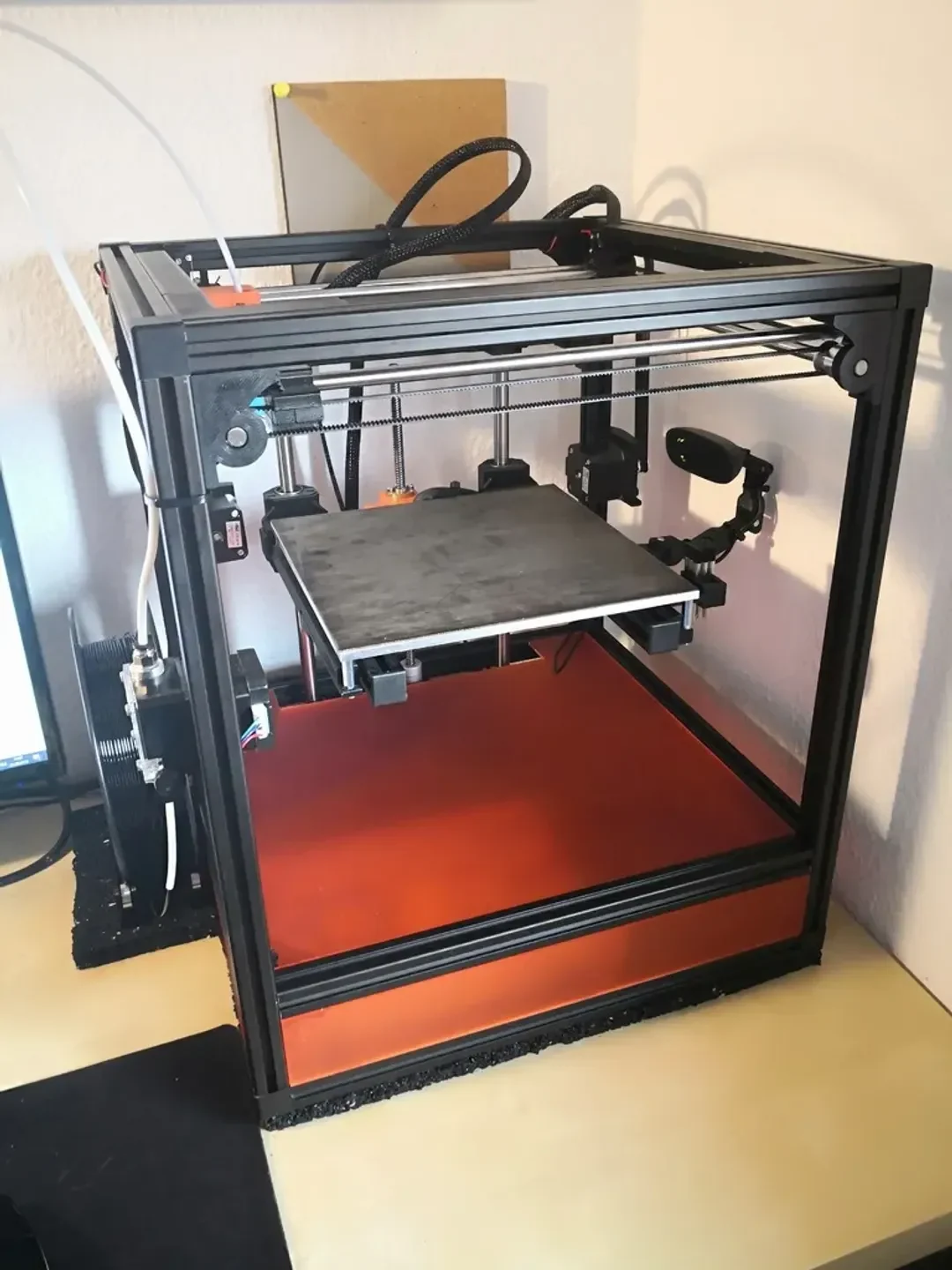

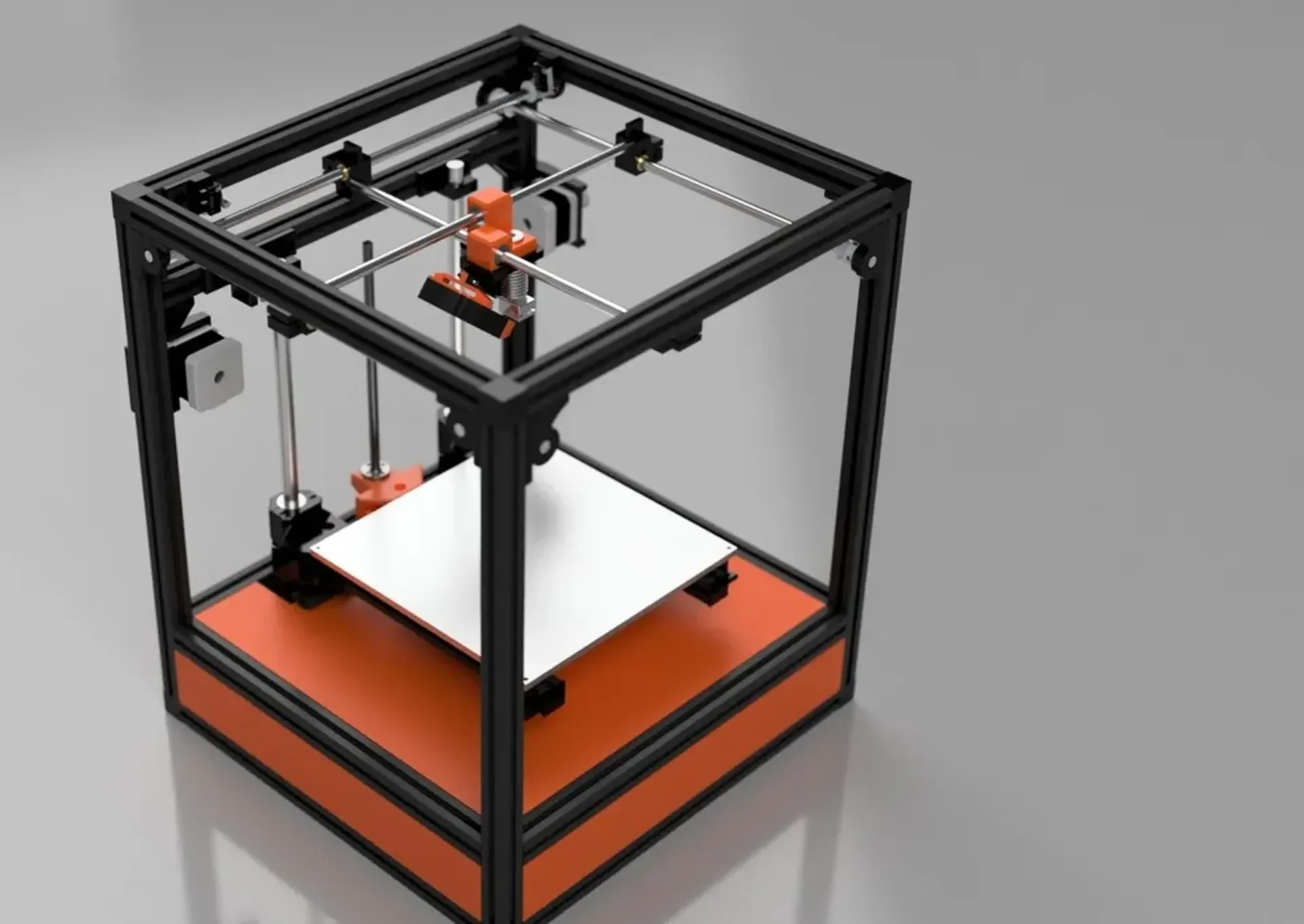

UltiCube

Это мой взгляд на небольшой клон Ultimaker.

Обновление 19 (26.06.2020):

Добавлено крепление для вентилятора United Pro B3510X05B.

Обновление 18 (27.03.2019):

Small redesign of the Hotend fanmount and shroud. Updated the Fan Shroud and the 3 Point Leveling zip file.

Обновление 17 (24.01.2019):

Я перепроектировал крепление для хотэнда и портальные крепления.

The new gantry mounts have a build-in belt tensioner.

В новой конструкции крепления хотэнда теперь используются 2 подшипника LM8UU вместо бронзовых спеченных втулок. I had the problem, that the bushings didn't fit the 8mm rods exactly. This caused the hotend to have some play on the rods and could wobble in some circumstances. Подшипники LM8UU должны решить эту проблему. Furthermore the new mount gives better access to the hotend.

Скоро обновлю фотографии.

Область печа��и: 220x220x210 (X/Y/Z в мм)

Размер принтера: 360x380x440 (X/Y/Z в мм)

Особенности:

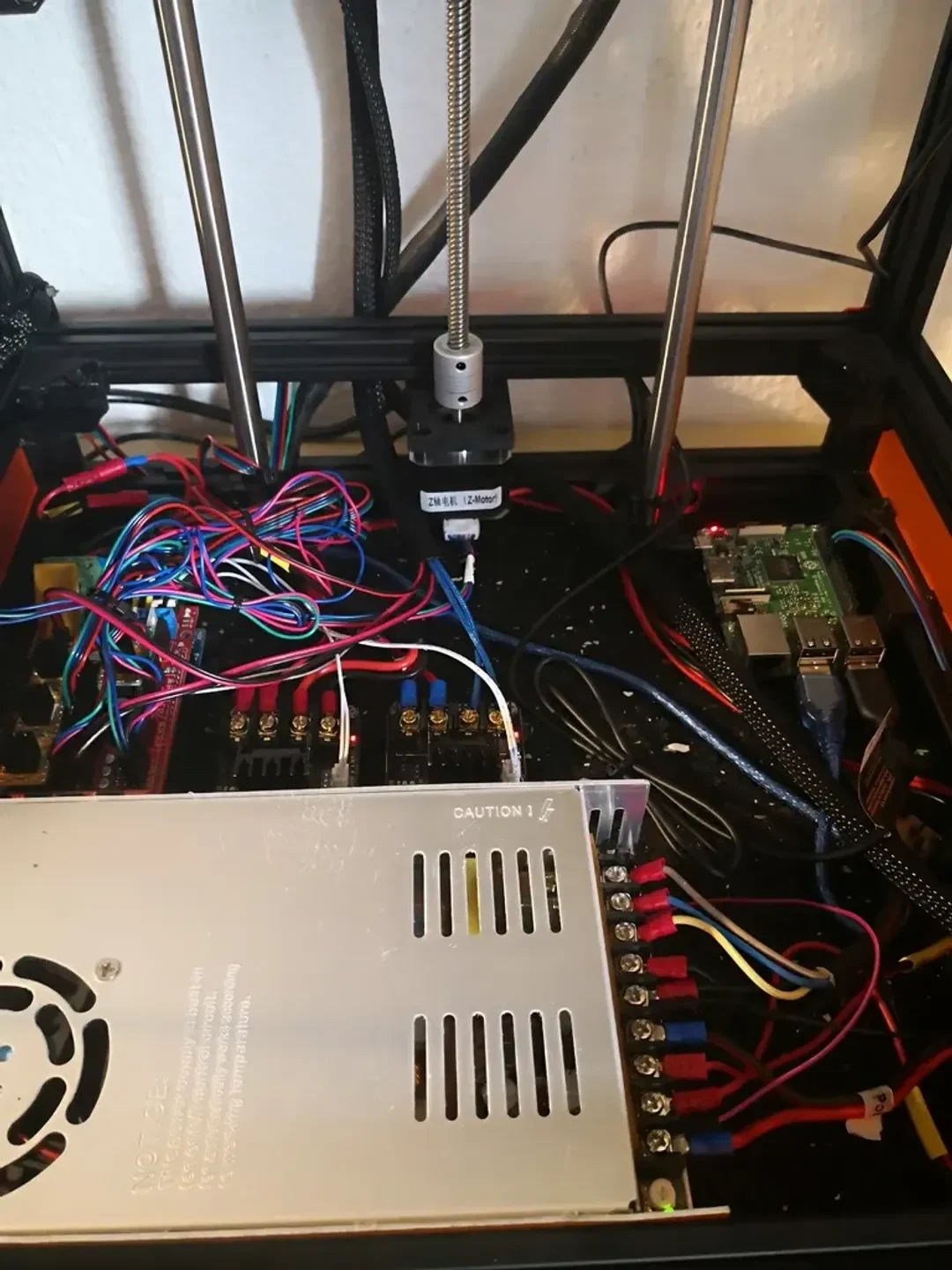

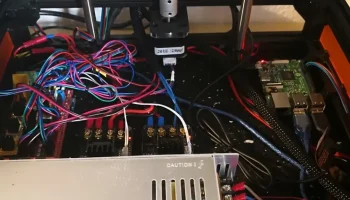

Using a RAMPS 1.4 board running on Klipper Firmware
Raspberry PI с Octoprint
LED Stripes with custom plugin for Octoprint for heating and printing status feedback
Webcam running on octoprint for timelapses and print monitoring (Used a combination of this and this plus the custom 2020 mount)
Зона протирания для очистки сопел перед началом печати. Это вариация этой штуки
Держатель катушки с нитью (автор: https://www.thingiverse.com/thing:2047554). Я использовал указанную вещь для одной половины и специальную половину, чтобы прикрепить ее к раме 2020 года.

Здесь вы можете найти полную модель в Fusion 360: https://a360.co/2rAbleL.

Используемые профили:

20x20 Алюминиевый профиль Черный с угловыми кубиками

7x340 мм (ось X)
6x320 мм (ось Y)
4x400 мм (ось Z)
1x 220 мм (X-кровать)
2x 230 мм (Y-образная кровать)
8 угловых кубиков

Используемые материалы для портала:

10x https://www.robotdigg.com/product/23/GT2-Pulley-20-Tooth-8mm-Bore
8x https://www.robotdigg.com/product/217/Flanged-Ball-Bearing-F688ZZ
2x 350 мм GT2 6 мм с закрытыми контурами
1x несколько метров (3 было достаточно) Ремень GT2 6 мм
12 шкивов GT2, 20 зубьев, 8 мм
4x 8mm Inner Diameter 12mm Outer Diameter 20mm length Sinter Bronze
2x LM8UU (крепление для хотенда)
4 подшипника LM12UU (ось Z)
1x стержень длиной 300 мм и диаметром 8 мм
1 стержень диаметром 320 мм и диаметром 8 мм
1x стержень диаметром 360 мм и диаметром 8 мм
1x стержень диаметром 400 мм и диаметром 8 мм
1x 380 мм стержень диаметром 8 мм
2x стержень диаметром 360 мм и диаметром 12 мм
1x280 мм ходовой винт 8 мм (взял из Anet A8 и обрезал)

Использованные винты (надеюсь, ничего не пропало!):

Букет М5 8мм (думаю, у меня получилось около 150 штук и этого хватило)
Комплект M3 8 мм и 12 мм (для креплений двигателя и Z-образных креплений)
Комплект гаек М3 и М2.
8x M2 10 мм (для ползунков)
5x M3 20 мм (для крепления хотенда и портала)
2x M3 22 мм (для охладителя детали)

Обновление 1 (14.05.2018):

Я заказал все необходимое для сборки этого принтера. Я надеюсь, что они все прибудут в течение одной или двух недель. Буду держать вас в курсе.

Обновление 2 (18.05.2018):

Большая часть запчастей доставлена! Теперь жду выписок. Буду публиковать обновления процесса сборки, как только все будет готово.

Обновление 3 (26.05.2018):

К сожалению, я все еще жду экструзии...

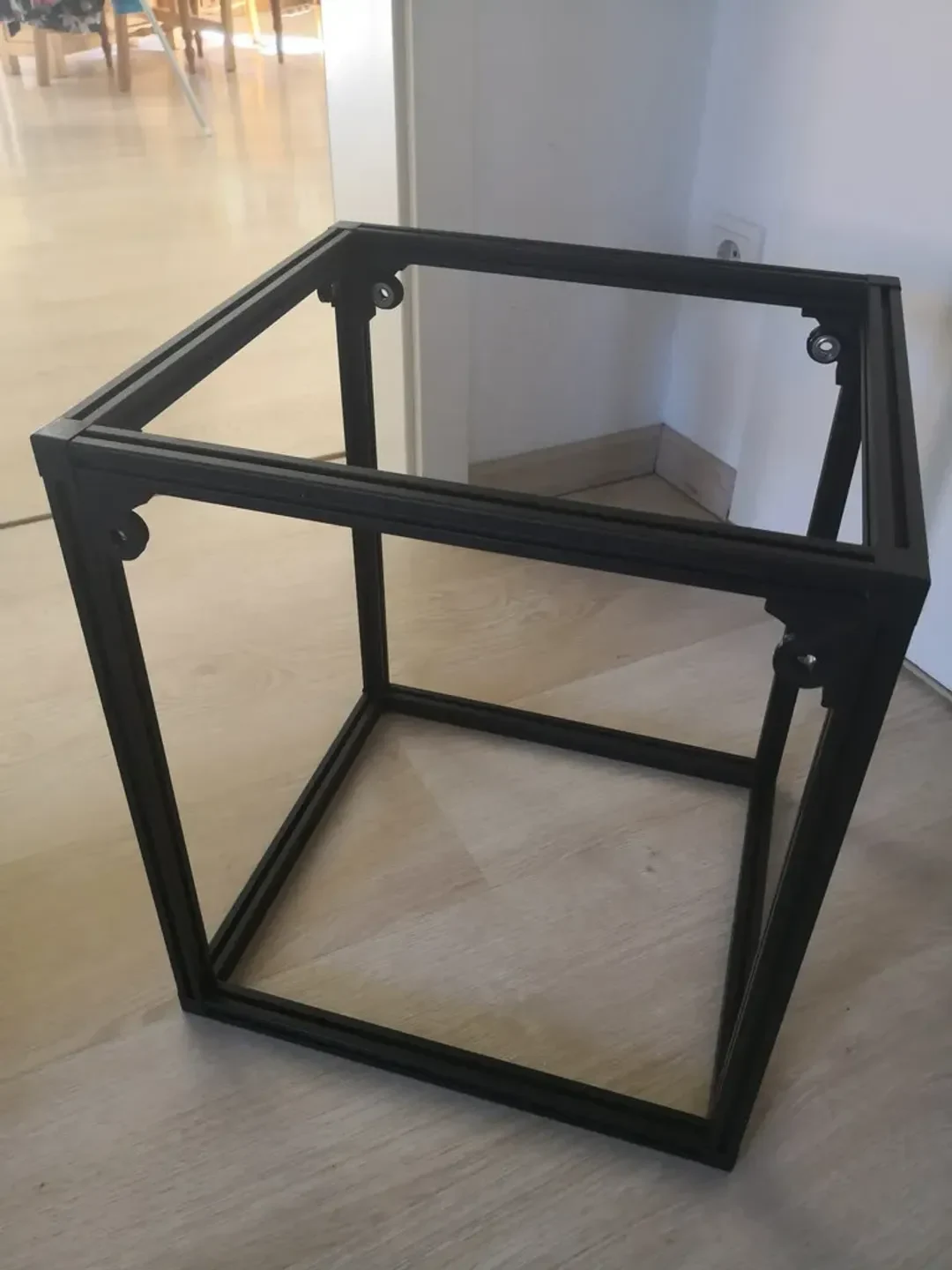

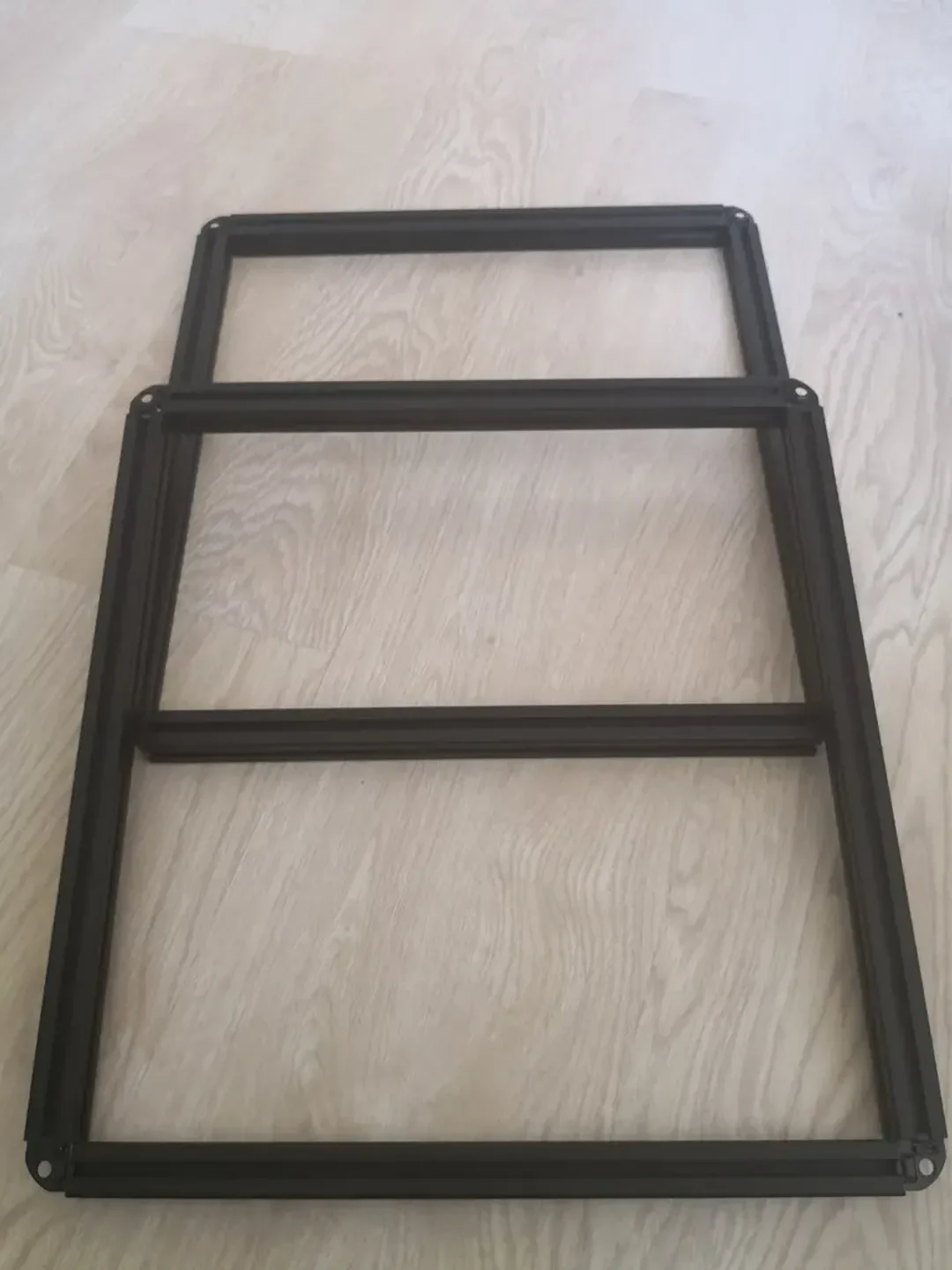

Надеюсь, они будут отправлены на следующей неделе. Тем временем я распечатал все необходимые крепления для угловых стержней (см. фотографии).

Обновление 4 (04.06.2018):

Вытяжки приехали! И некоторые детали я уже собрал :) (см. картинки)

Обновление 5 (09.06.2018):

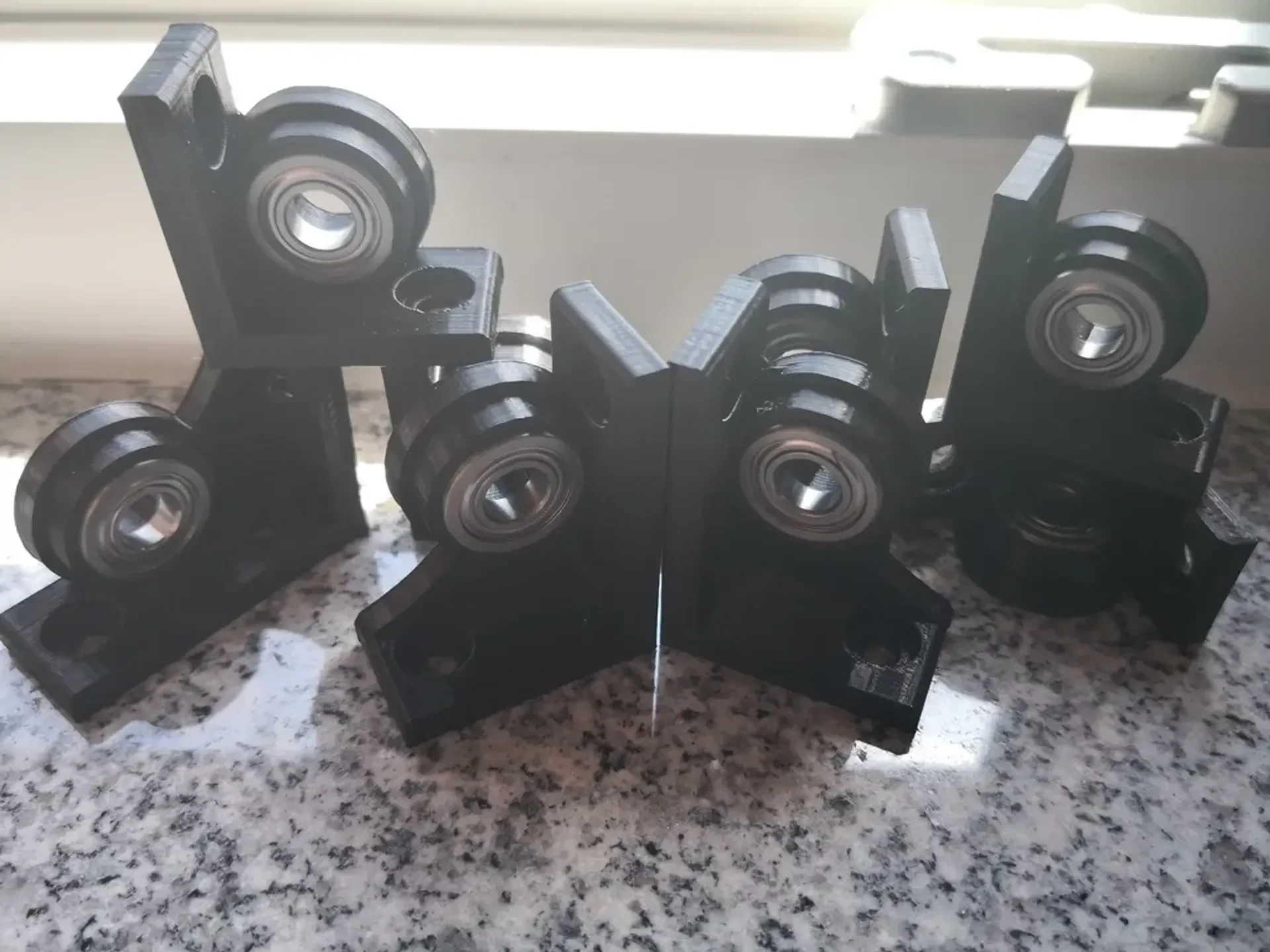

Я распечатал портальные крепления (см. изображения) и сегодня постараюсь подготовить хотэнд.

Обновление 6 (11.06.2018):

Портал собран! Ось Z следующая...

Обновление 7 (19.06.2018):

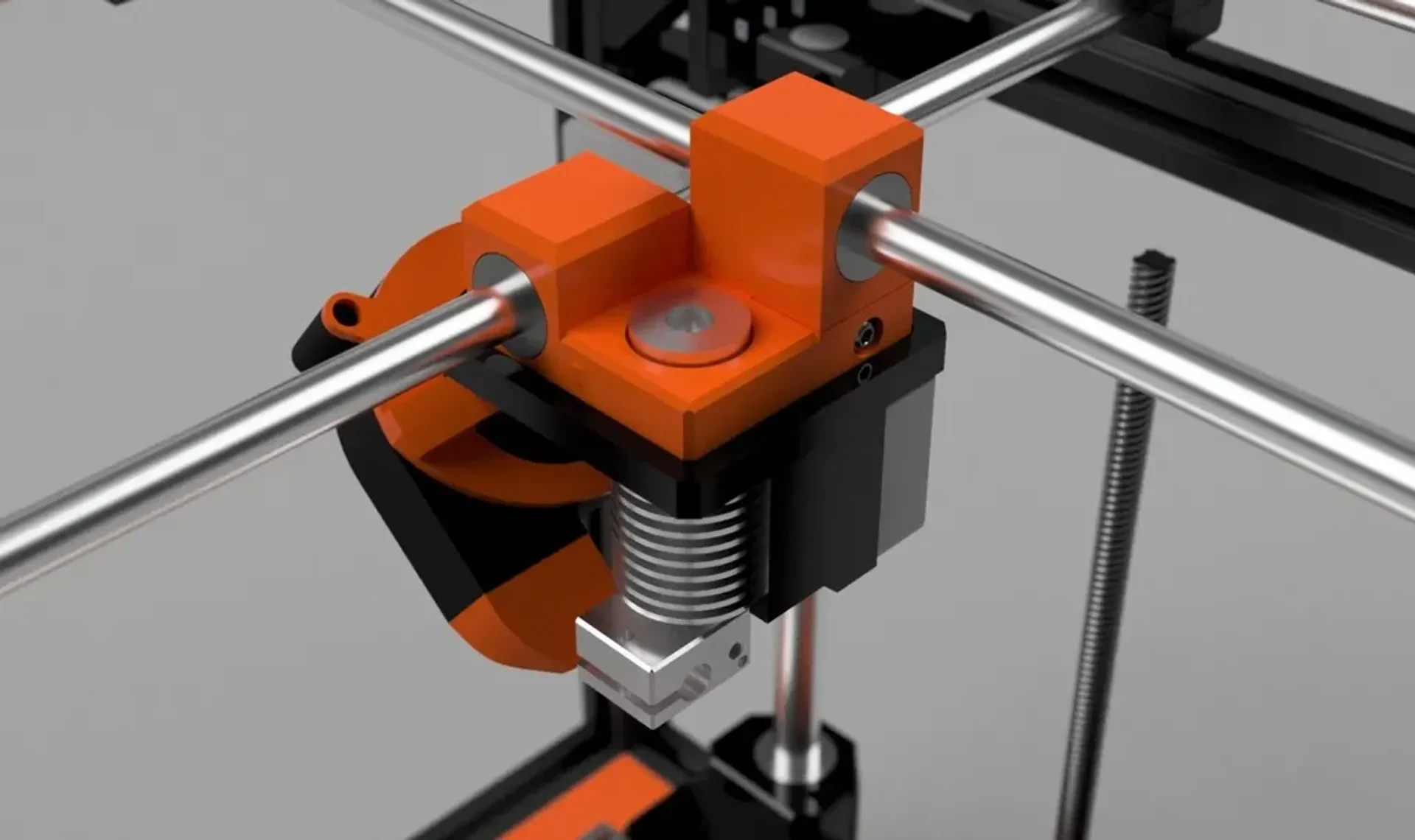

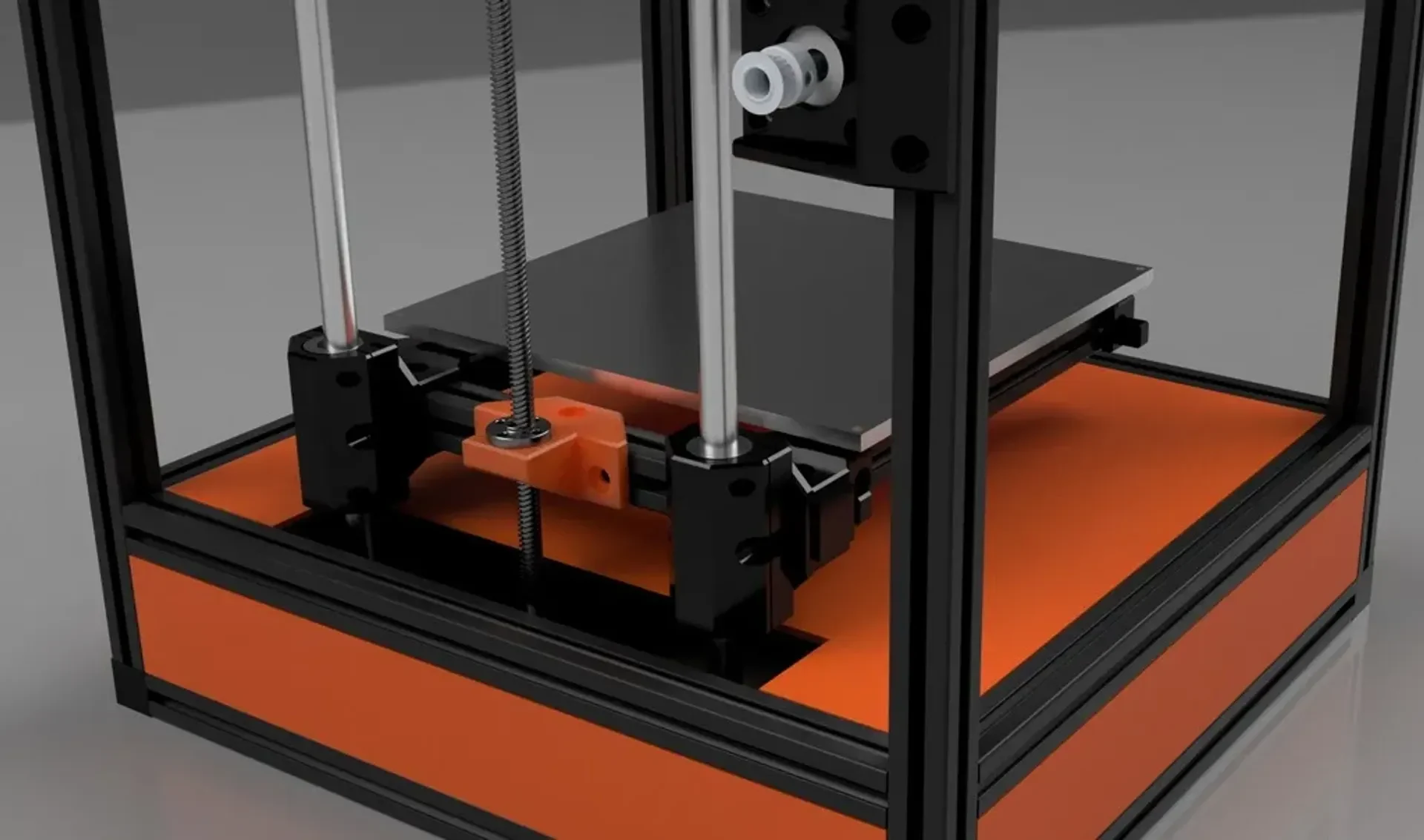

Ось Z заменена на подшипники LM12UU. Обновленные рендеры.

Обновление 8 (27.06.2018):

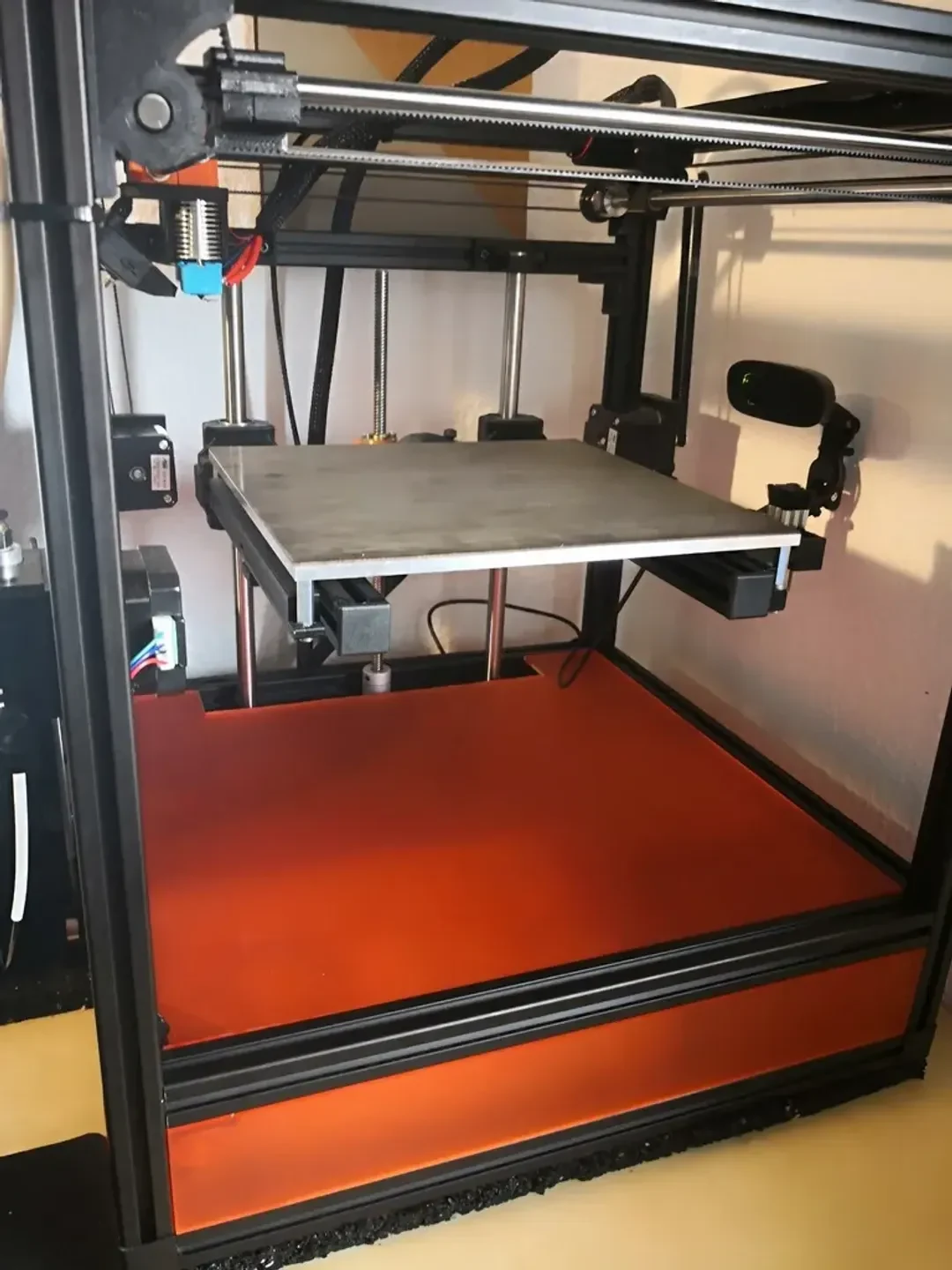

Ось Z теперь собрана!

После некоторых проблем с креплением хотэнда я его переработал. Теперь ось XY работает плавно. Кроме того, я создал крепления для концевых упоров, которые уже присутствуют в модели Fusion 360. Фотки постараюсь обновить сегодня-завтра. Теперь это становится захватывающим! Электроника рядом!

Обновление 9 (03.07.2018):

После тест-драйва оси Z я увидел, что спроектированная версия кронштейнов моей кровати недостаточно жесткая и немного гнется. Поэтому я разработал новые кронштейны для кровати, которые удерживают ее на месте.
