Светодиодный аккумуляторный рабочий фонарь мощностью 10 В..

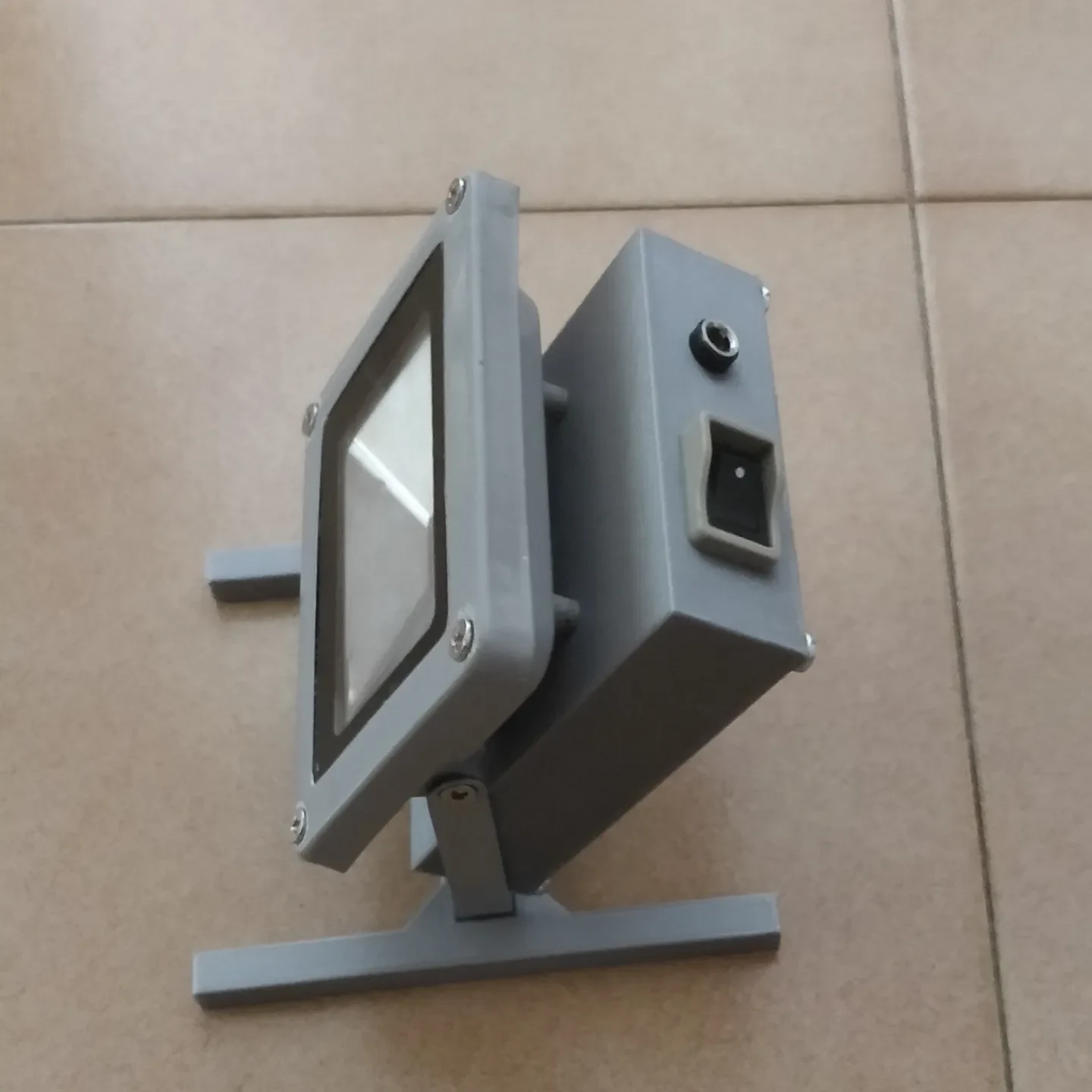

Мне нравится создавать светодиодные лампы, поэтому я решил модифицировать светодиодный прожектор мощностью 10 Вт, чтобы сделать его похожим на рабочий фонарь с подставкой и всем остальным.
Существует 2 версии корпуса: одна с готовыми отверстиями, другая без отверстий. Если у вашей лампы разные точки крепления, смело возьмите дизайн и переделайте его :D

Корпус и крышка должны быть напечатаны со 100% заполнением, но ножка не имеет большого значения, ее также можно напечатать из ABS или PETG для повышения устойчивости.

Как это построить

Компоненты

вот все компоненты, которые вам понадобятся:

— Повышающий преобразователь https://bit.ly/3FsFnaA
— Прожектор на 10 Вт https://bit.ly/3P0kaYX
— Переключатель https://bit.ly/3Bax8xo.
— Гнездо 2,5 мм https://bit.ly/3Vzc6Rk
— Tp4056 https://bit.ly/3B6msQv
— 1-2 18650 (для ЕС я использую этот сайт https://eu.nkon.nl/)
— Держатель 18650 (дополнительно) https://bit.ly/3XVOVCn
— 6-10 винтов M4x10 и 2 гайки.

Старт

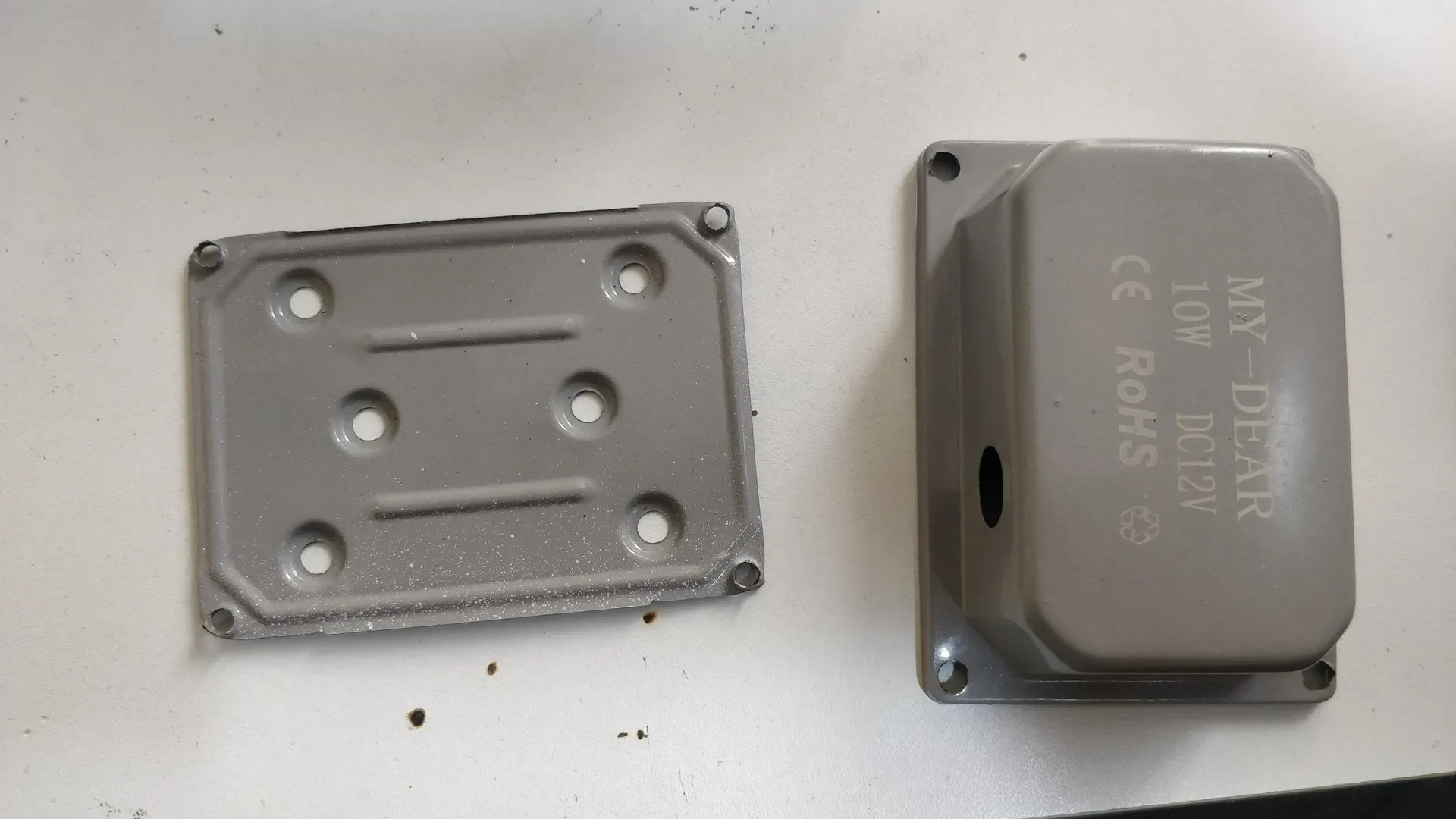

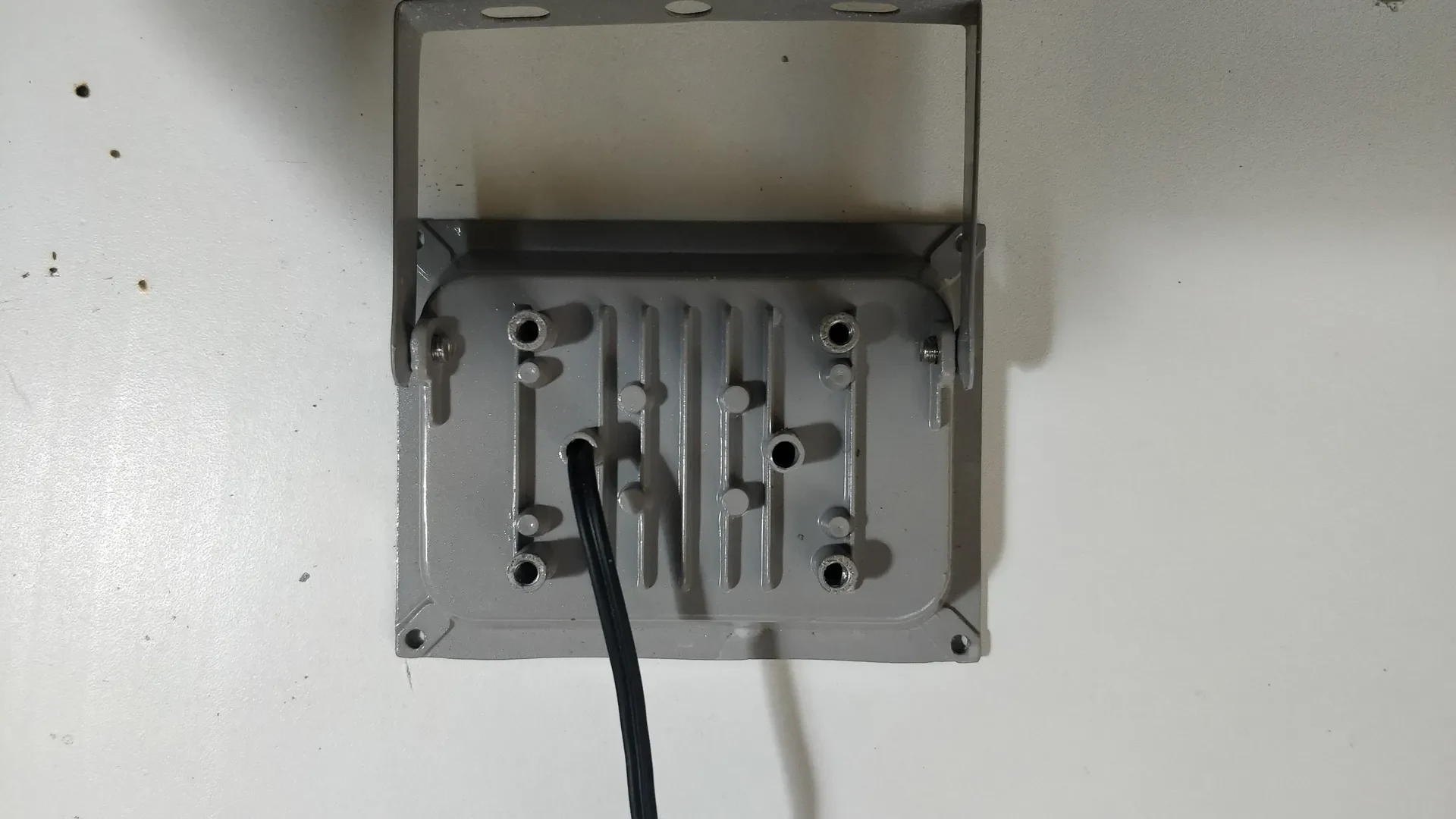

Теперь, когда у нас есть все предметы, сначала нужно открыть прожектор и полностью снять заднюю часть.

Светодиод и преобразователь

Затем мы можем взять повышающий преобразователь и повернуть потенциометр по часовой стрелке, пока не услышим щелчок, чтобы он не повышал мощность, когда мы собираемся регулировать мощность (это может привести к повреждению самого себя и светодиода).

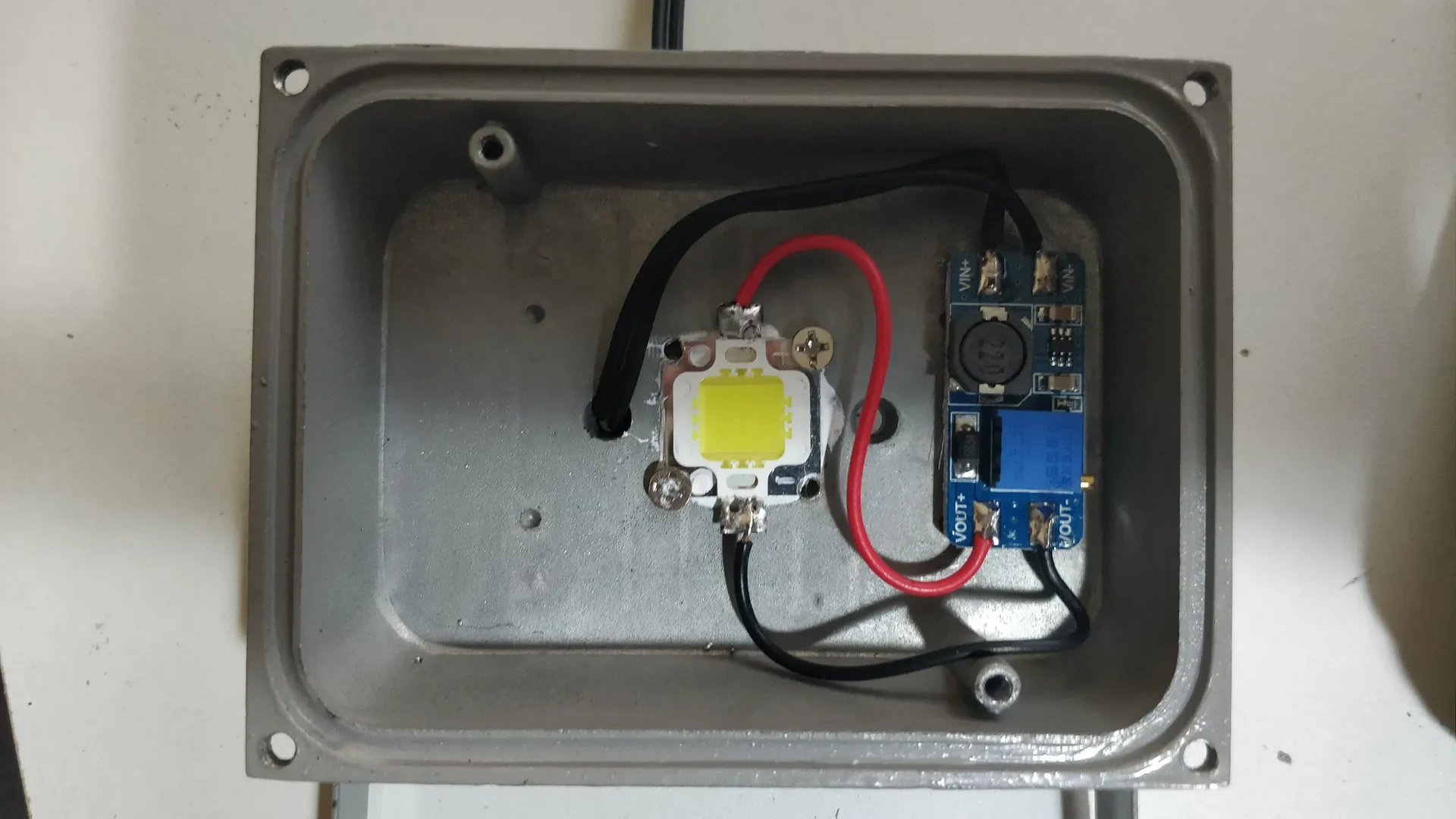

Теперь припаиваем светодиод к выходу преобразователя и пару проводов ко входу преобразователя, провода пропускаем через отверстие. Не забудьте нанести немного термопасты/смазки на заднюю сторону светодиода перед его креплением к корпусу.

Задний корпус

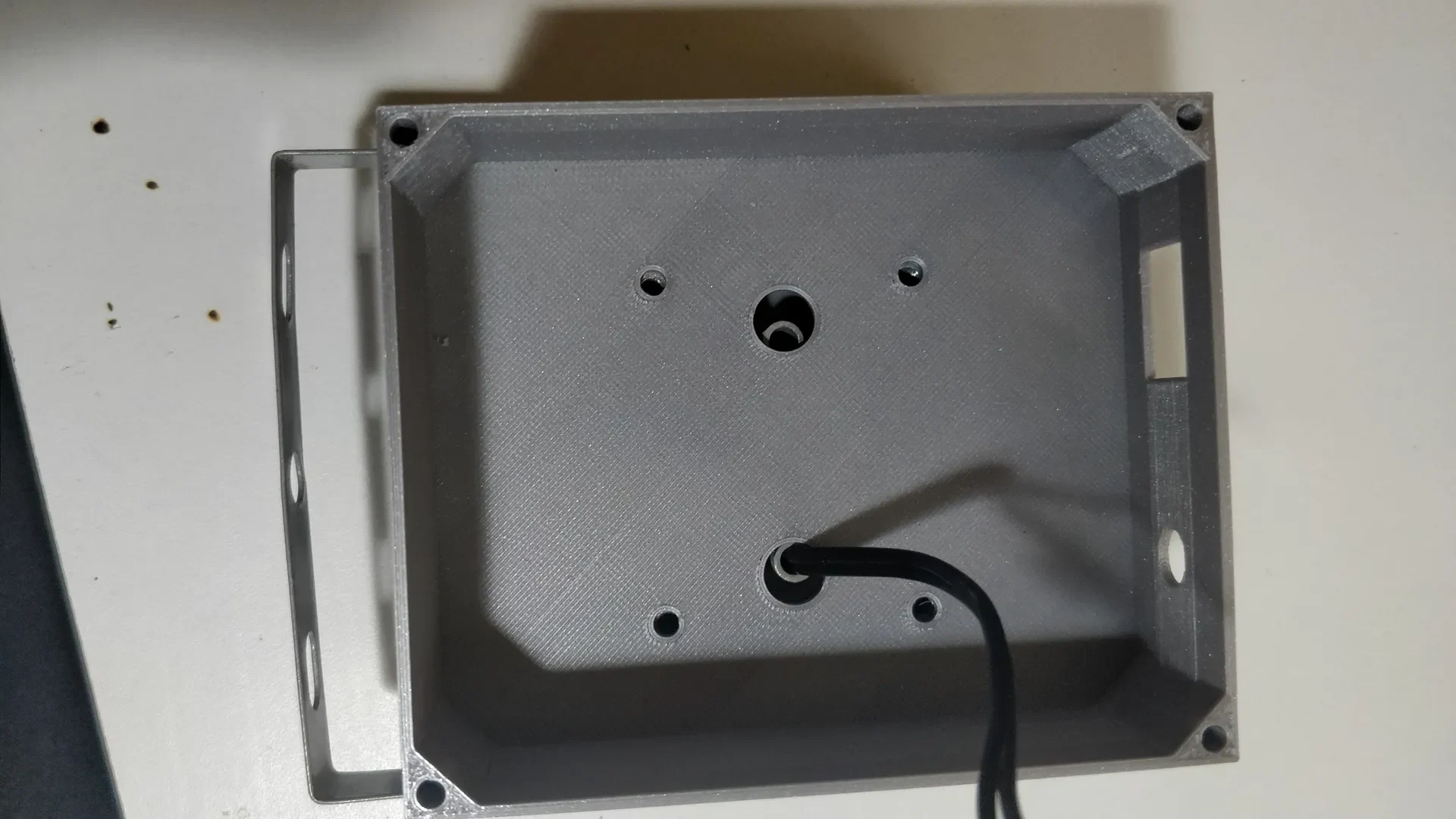

Пропустив желоб для проводов, мы можем прикрутить заднюю крышку, я использовал четыре M4x10, но мне пришлось использовать шайбу, так как она была слишком длинной, используйте M4x8 для лучшего прилегания.

Батарейки и тп4056

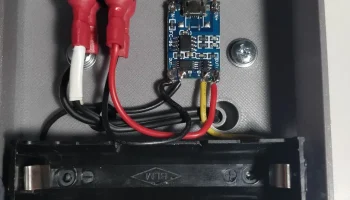

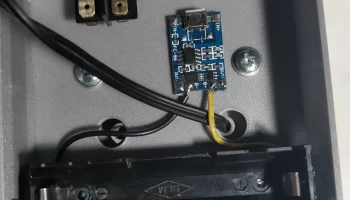

Вставьте разъем постоянного тока и переключатель, и мы можем начать подготовку проводки: возьмите один или два держателя батареи и припаяйте провода к контактам, затем приклейте их горячим клеем с помощью tp4056 и припаяйте провода ��атареи к клеммам батареи tp4056.

Электропроводка

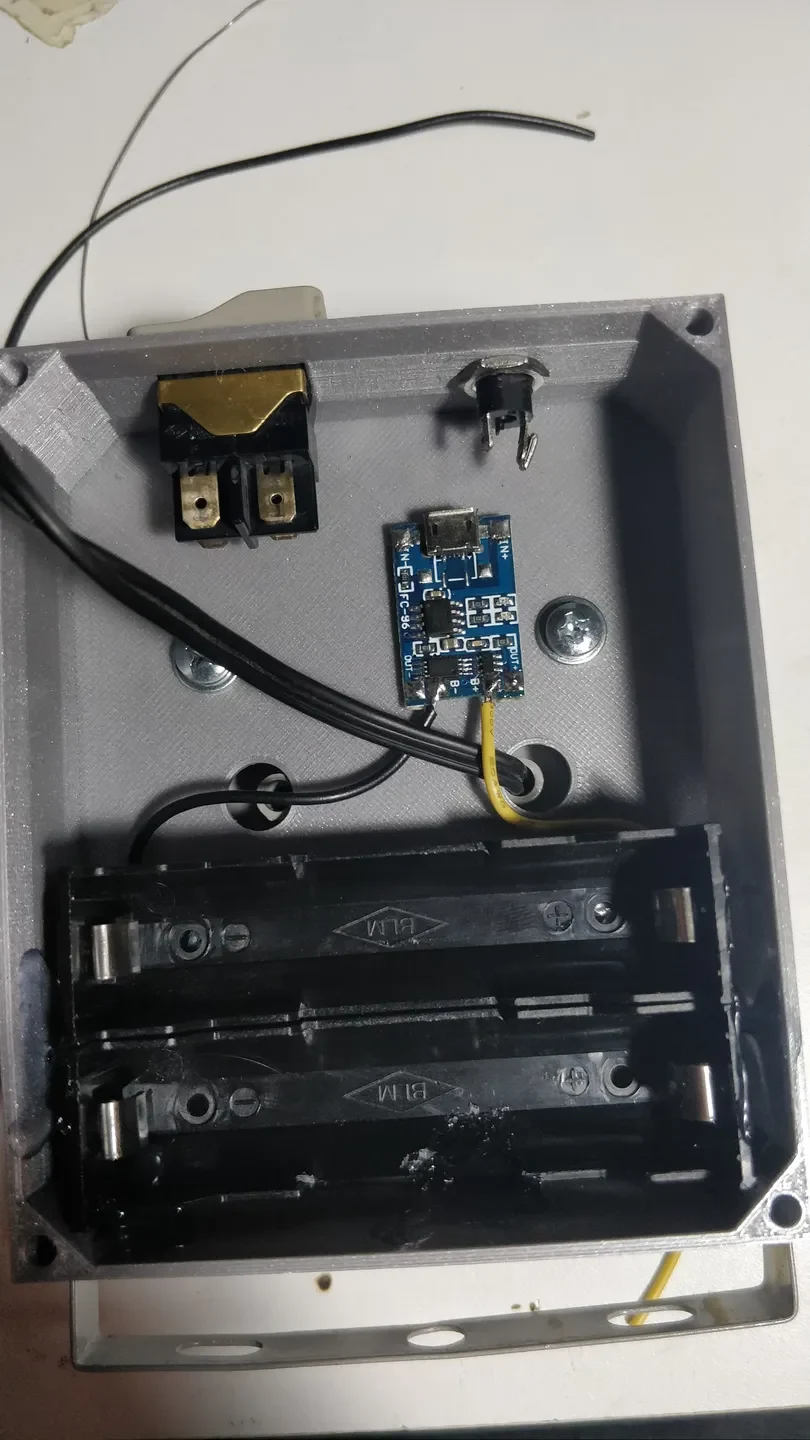

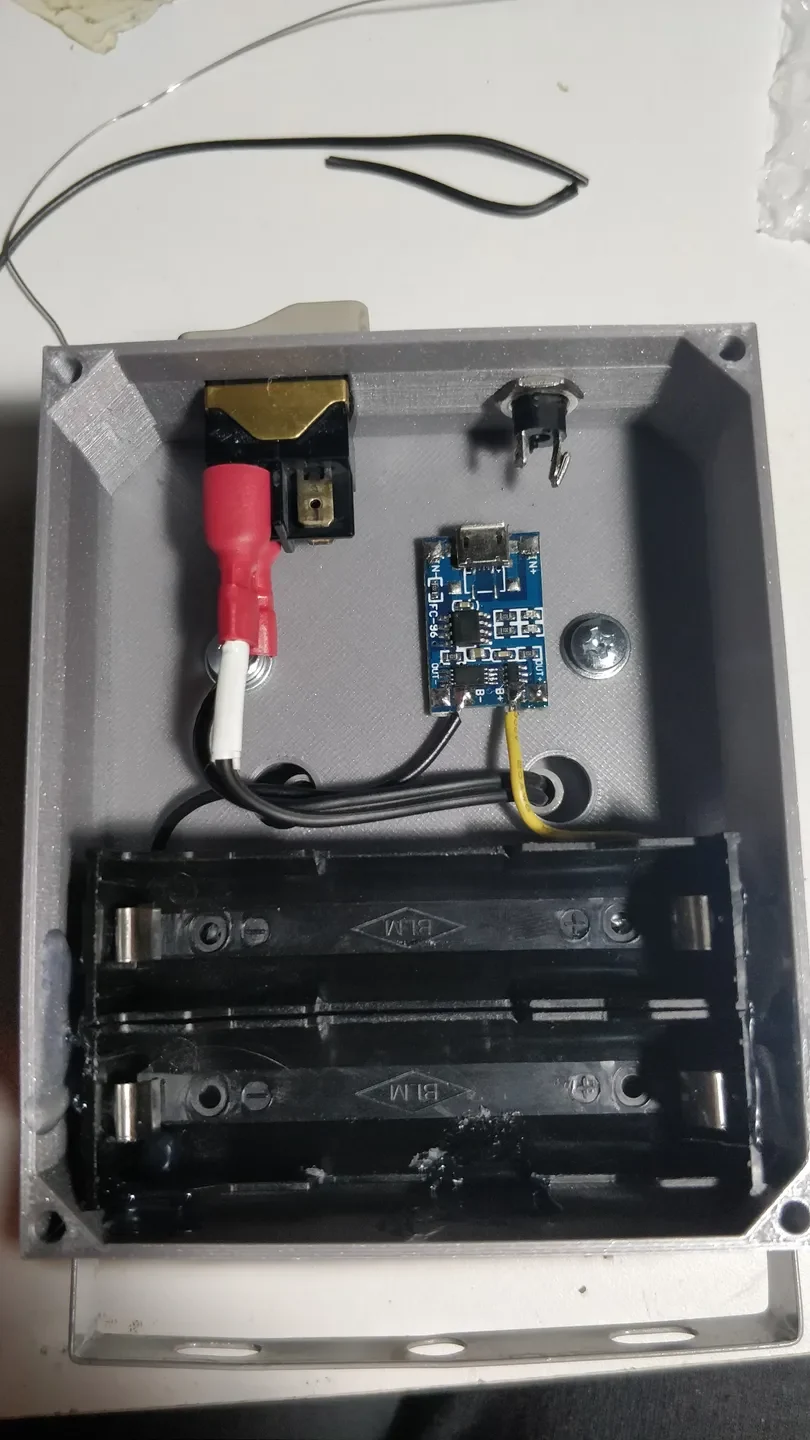

Теперь обожмите или припаяйте вход преобразователя к переключателю, не забудьте проверить полярность и пометить положительный провод (я использовал немного ленты).

Больше проводки

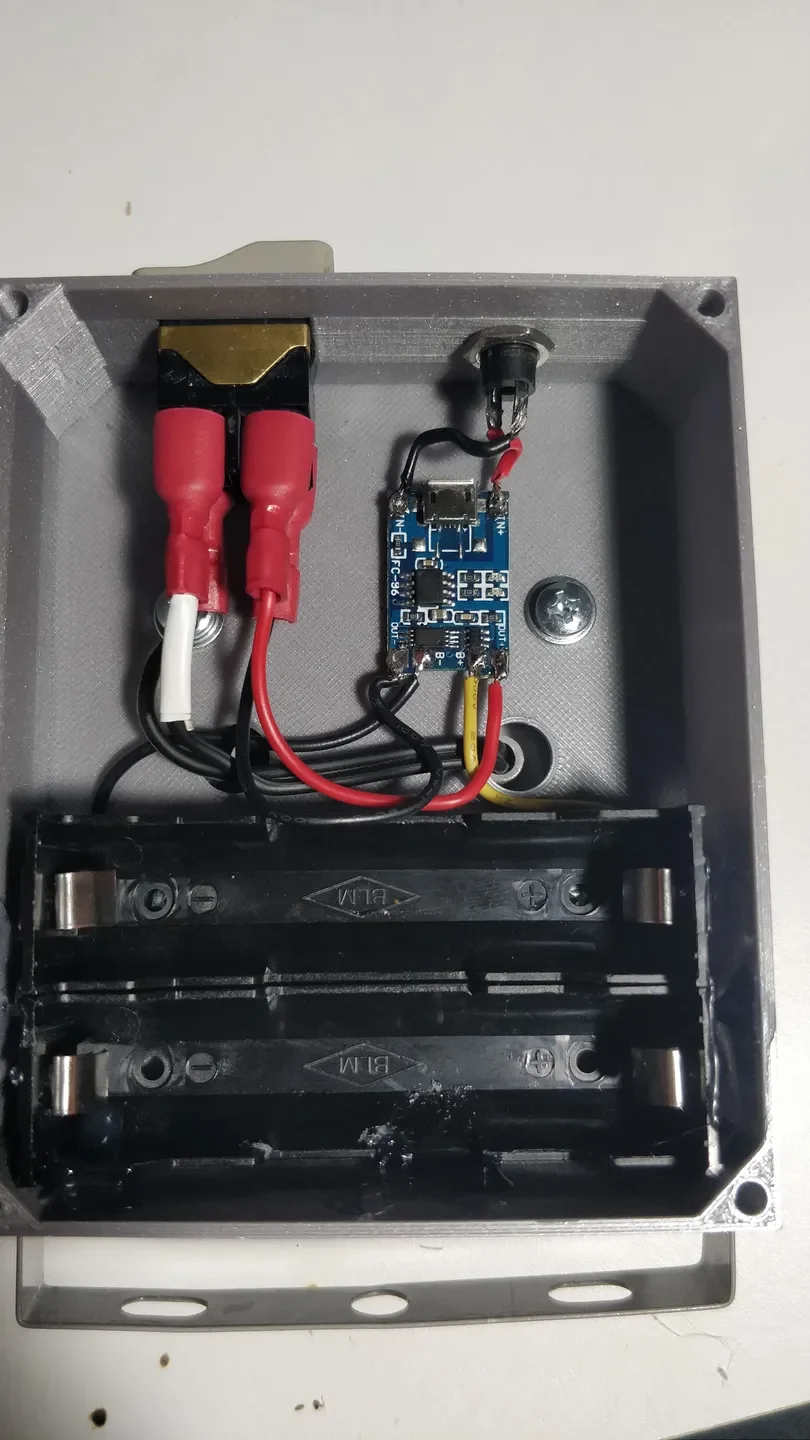

Теперь припаяйте выход разъема постоянного тока ко входу tp 4056, а его выход снова к переключателю, соблюдая полярность.

Конец

Теперь вставьте батарею в держатель и включите выключатель, светодиод все еще должен быть выключен, начните регулировать потенциометр на преобразователе (я держу его на 11 В), и все готово!

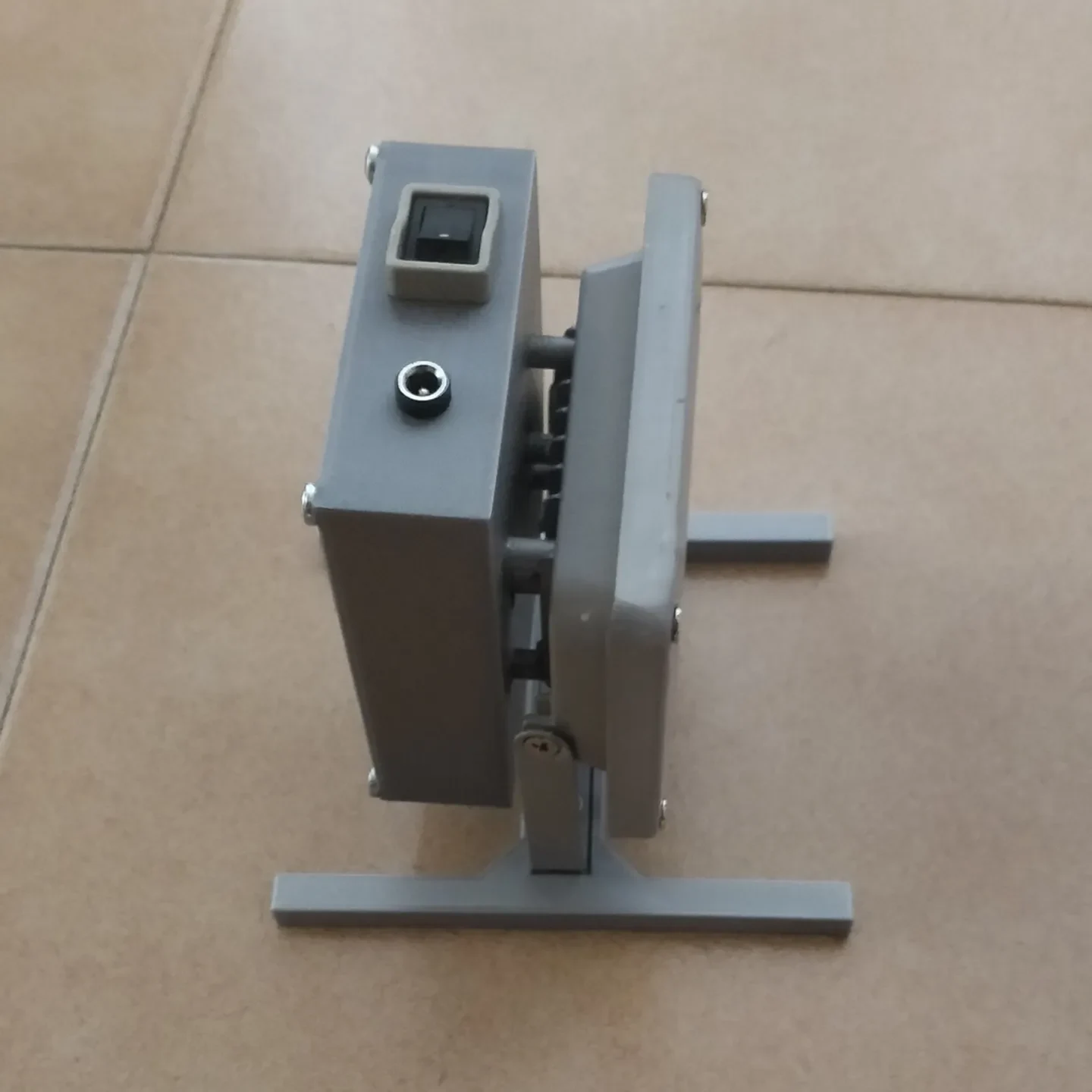

закройте все и прикрепите ножку с помощью 2 винтов и гаек м4, после этого просто зарядите лампу, и все готово, я использовал 2 батареи емкостью 2150 мАч, и лампа проработала 6 часов 35 минут.
