Держатель катушки на базе Arduino с датчиком веса, беспла..

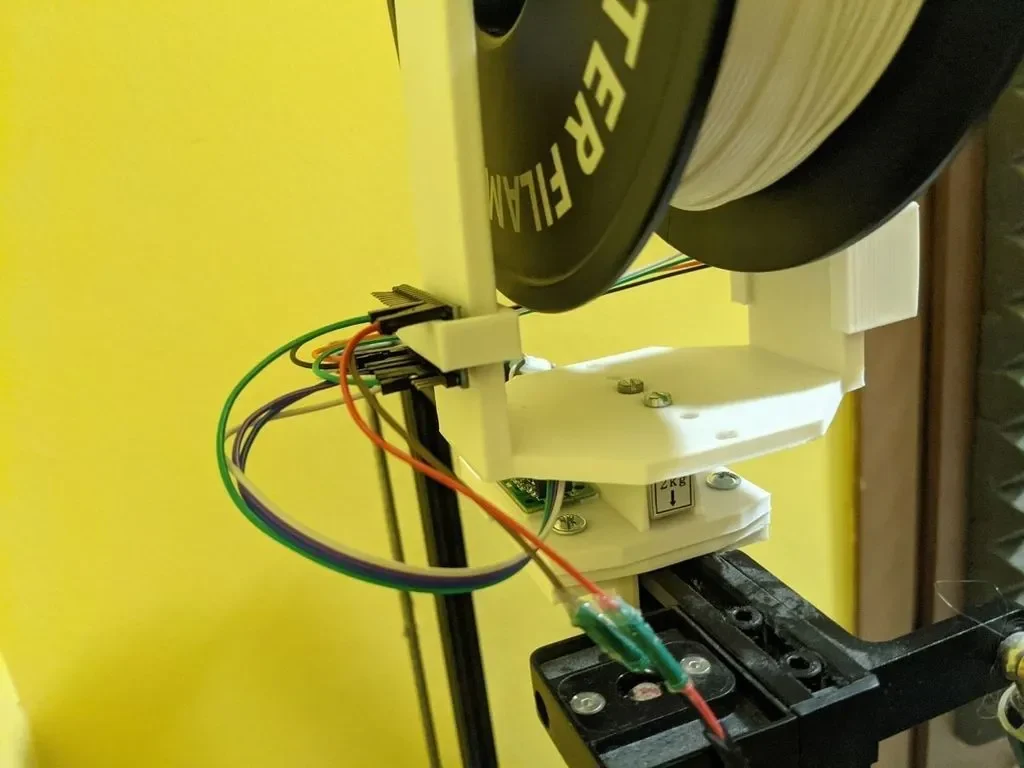

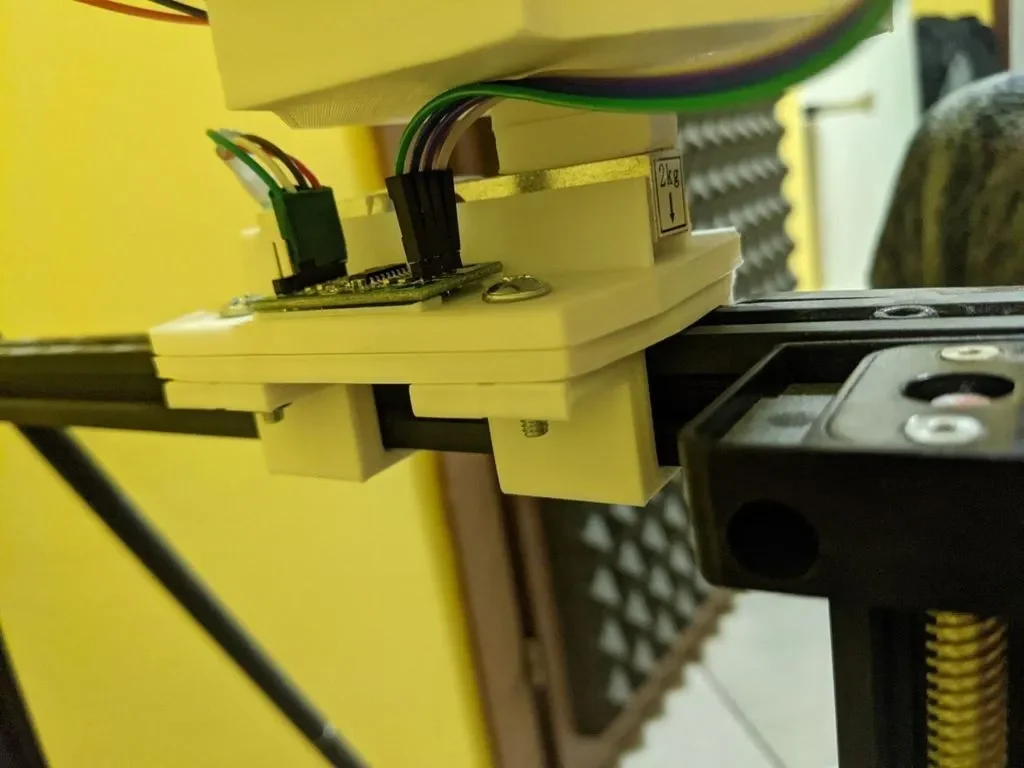

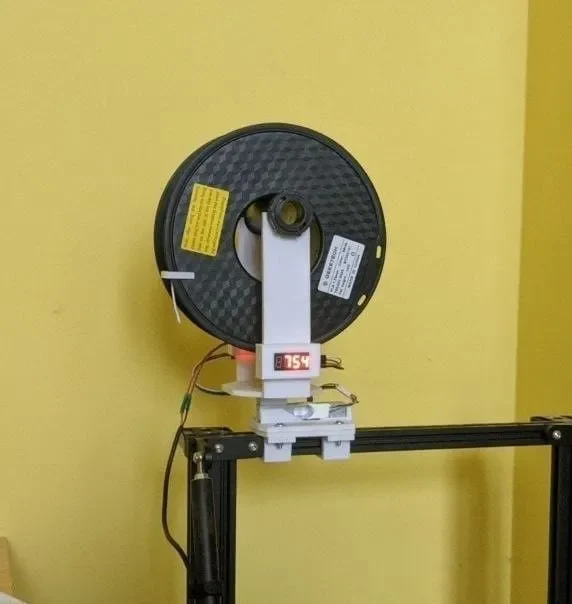

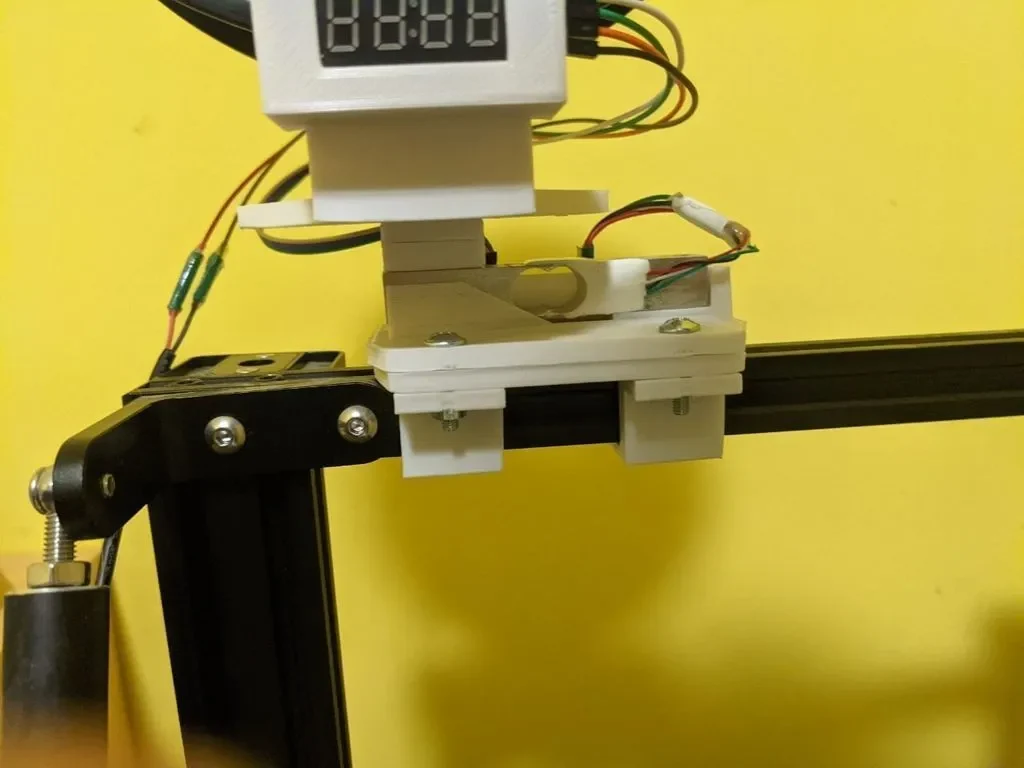

Это держатель катушки с датчиком веса в комплекте, он рассчитан на нагрузку 2 кг, плату HX711 и Arduino nano. Я сделал его на основе своего CR10 v2 от Creality, но его можно легко установить на другие принтеры, которые потребуются:

⚫2 винта М5

⚫6 винтов М4 и 4 гайки

⚫Трубка, удерживающая катушку, которая идет в комплекте с 3D-принтером. Если у вас ее нет, это трубка диаметром 3 см, вы можете легко ее распечатать, но если нужно, я сделаю модель, просто попросите ее.

⚫Торговый датчик (может иметь несколько значений, но я предлагаю выбрать 2-килограммовый)

⚫Плата HX711

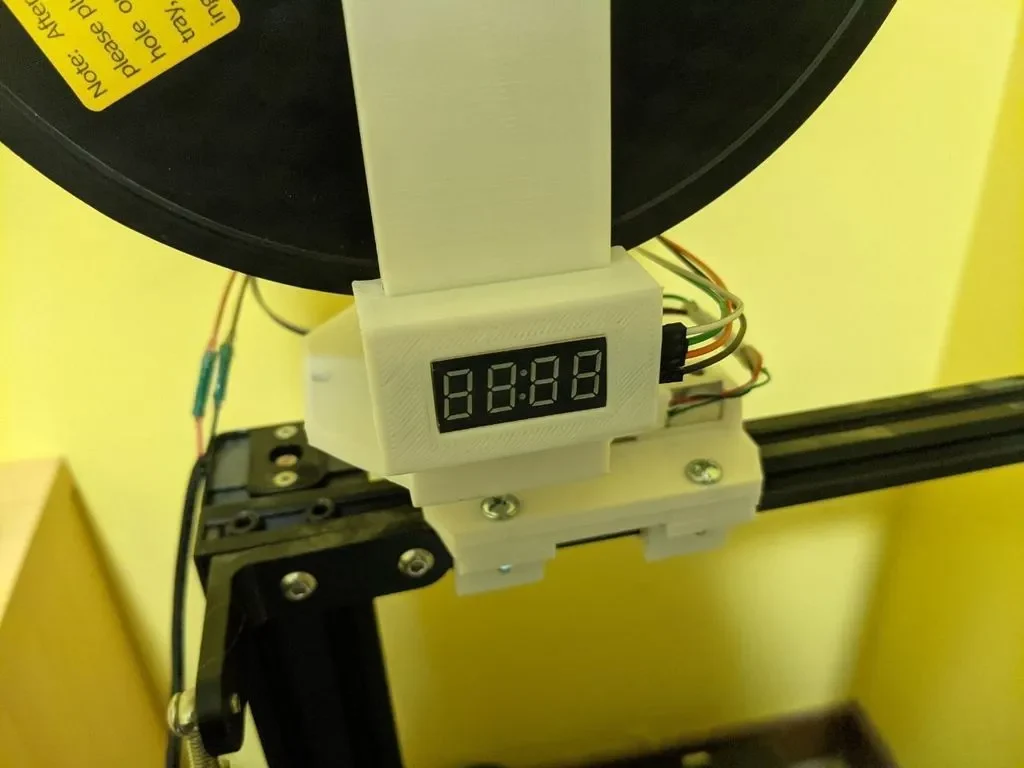

⚫4-значный семисегментный цифровой дисплей с TM1637 (у него всего 4 контакта, размеры указаны в добавленной мной ссылке)

⚫Arduino Nano и USB-кабель для программирования.

⚫Базовые навыки пайки.

⚫Провода с к��нтактами и без для ардуино

⚫Дополнительно: понижающий преобразователь с 24/12 В на 5 В в зависимости от напряжения источника питания вашего 3D-принтера. Если вы его не используете, приобретите сетевой адаптер и отрезанный USB-кабель.

⚫ Пистолет для горячего клея (хотя, возможно, вы найдете альтернативу)

⚫кухонные весы

⚫Необязательно: пустая или полная катушка (или просто узнайте вес катушки)

Я думаю, что это может быть довольно крутой проект Arduino, и он довольно простой. Мне он показался довольно забавным. Я предлагаю также понять, как он работает, если вы хотите заняться такими вещами.

Я также сделал руководство в формате PDF о том, как его собрать, и файл ino для сценария Arduino, кроме 7 файлов stl. Общая стоимость довольно низкая, если вы пользуетесь китайскими сайтами электроники, но все не так уж и плохо даже с Amazon, хотя цены на электронику там высокие. Обратите внимание, что показания приемлемы только при отсутствии печати из-за натяжения нити.
