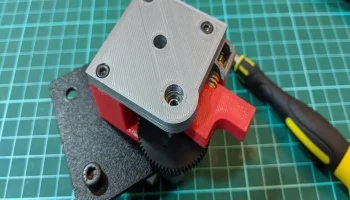

[Титан] [Клон] LCItan (Бюджетный кейс из титана) - v1.2.1..

Некоторое время назад я сделал два экструдера Pitan (https://www.thingiverse.com/thing:2728600) для своих принтеров. Эти экструдеры работали очень хорошо, но я хотел знать, возможен ли переход с Pitan на клон Titan e3d.

Итак, я основывал свое исследование на этой штуке https://www.thingiverse.com/thing:1727220.

Я старался повторно использовать максимально возможное количество материалов, но, тем не менее, мне пришлось купить дополнительный подшипник для использования в натяжном ролике.

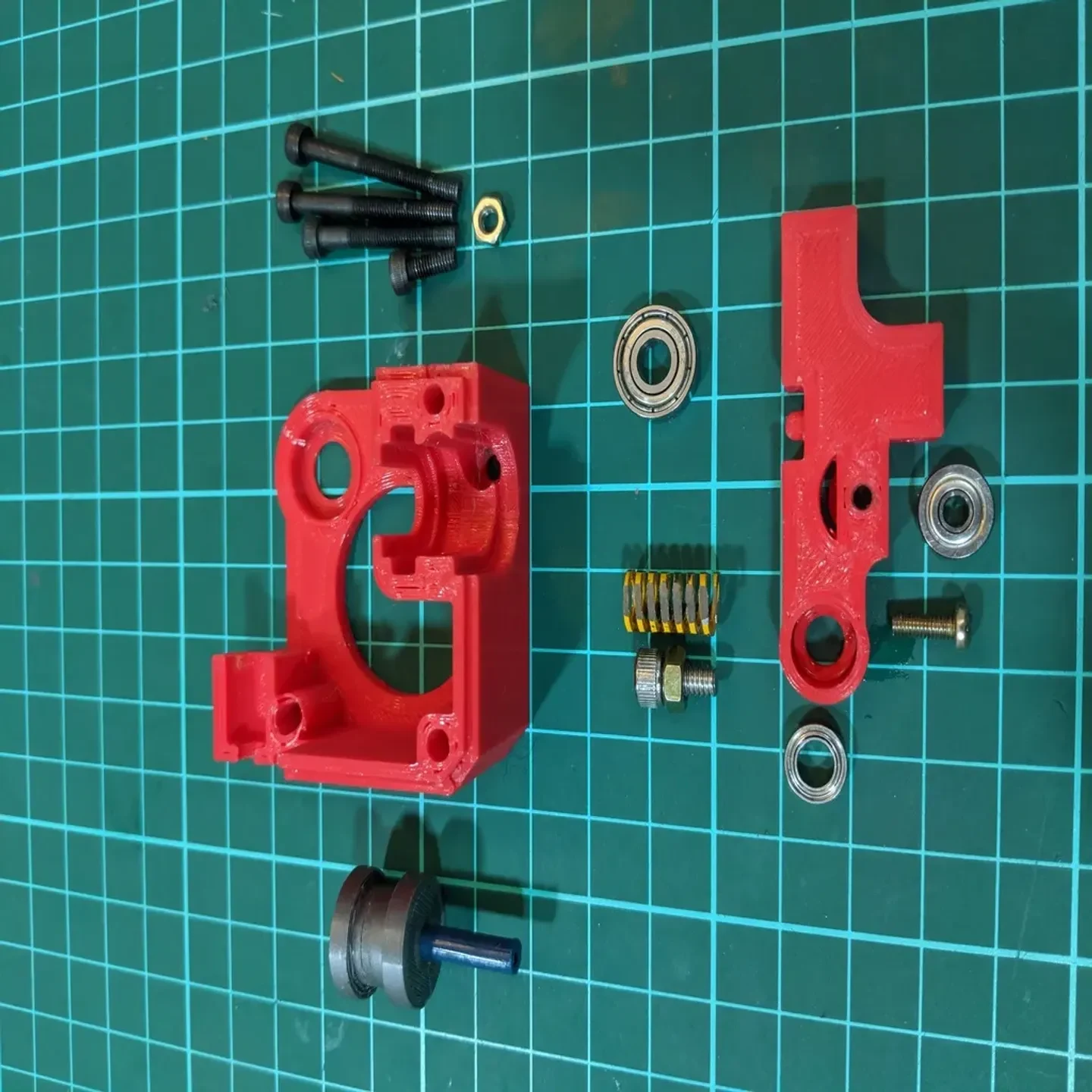

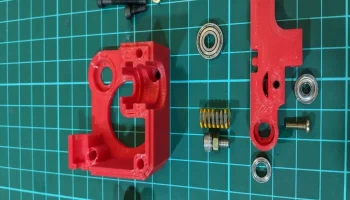

Список материалов:

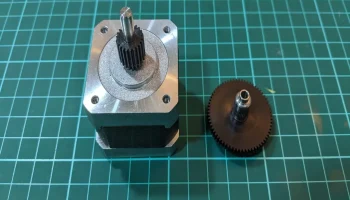

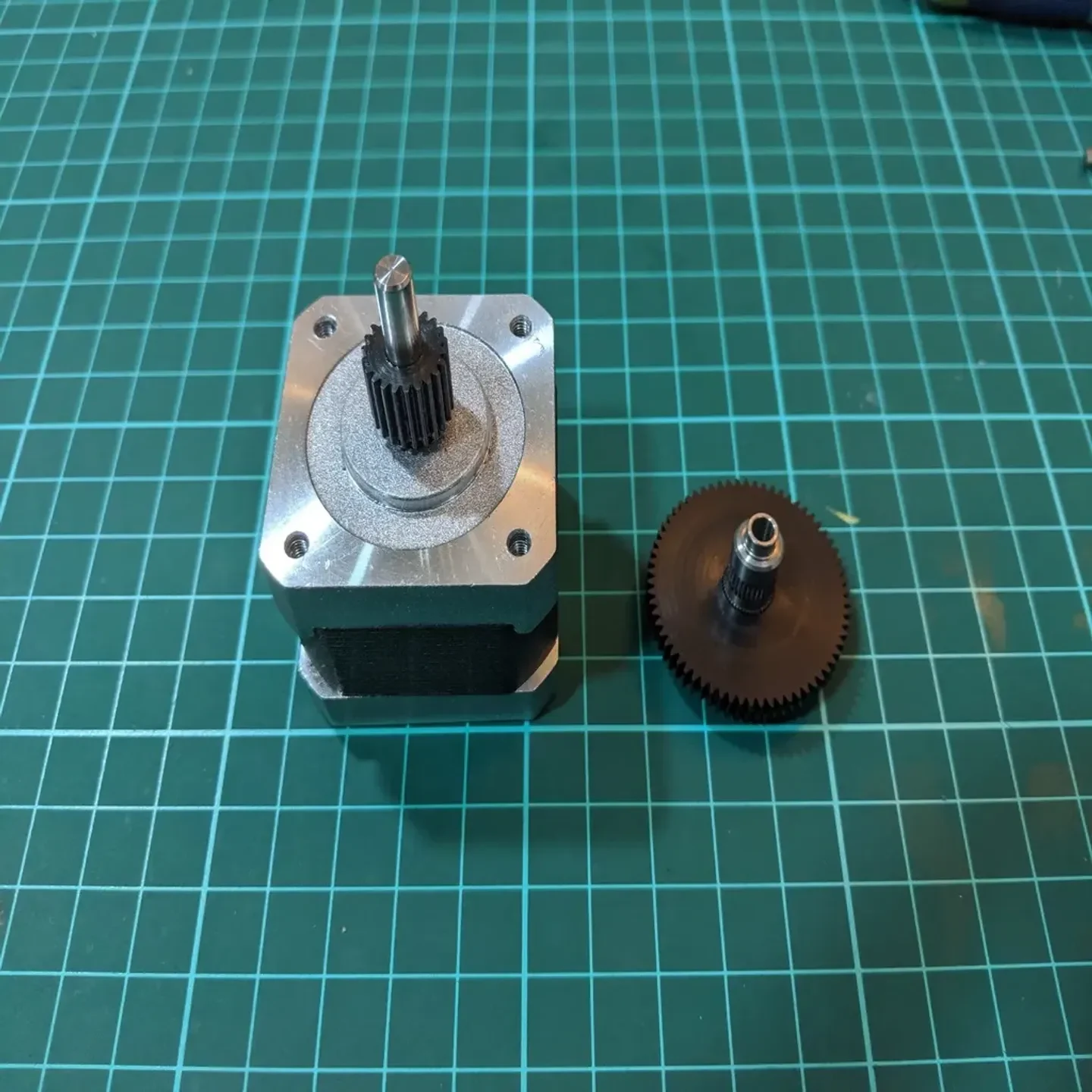

1 комплект шестерен Triangelab для Titan: https://www.aliexpress.com/item/32807307266.html?spm=2114.12010612.8148356.45.1f5e55b4Hgpsh9)
2 х подшипника 695zz (d=5мм; D=13мм)
1 х подшипник MR95ZZ (d=5 мм; D=9 мм)
1 х подшипник 623zz (d=3мм; D=10мм)
2 х винта M3x30
1 х винт M3x25
1 х винт M3x8
2 х винта M3x8
1 х пружина 8x15x1 мм
Дополнительно: 1 адаптер Боудена (пример: https://www.thingiverse.com/thing:3569343)

Установка:

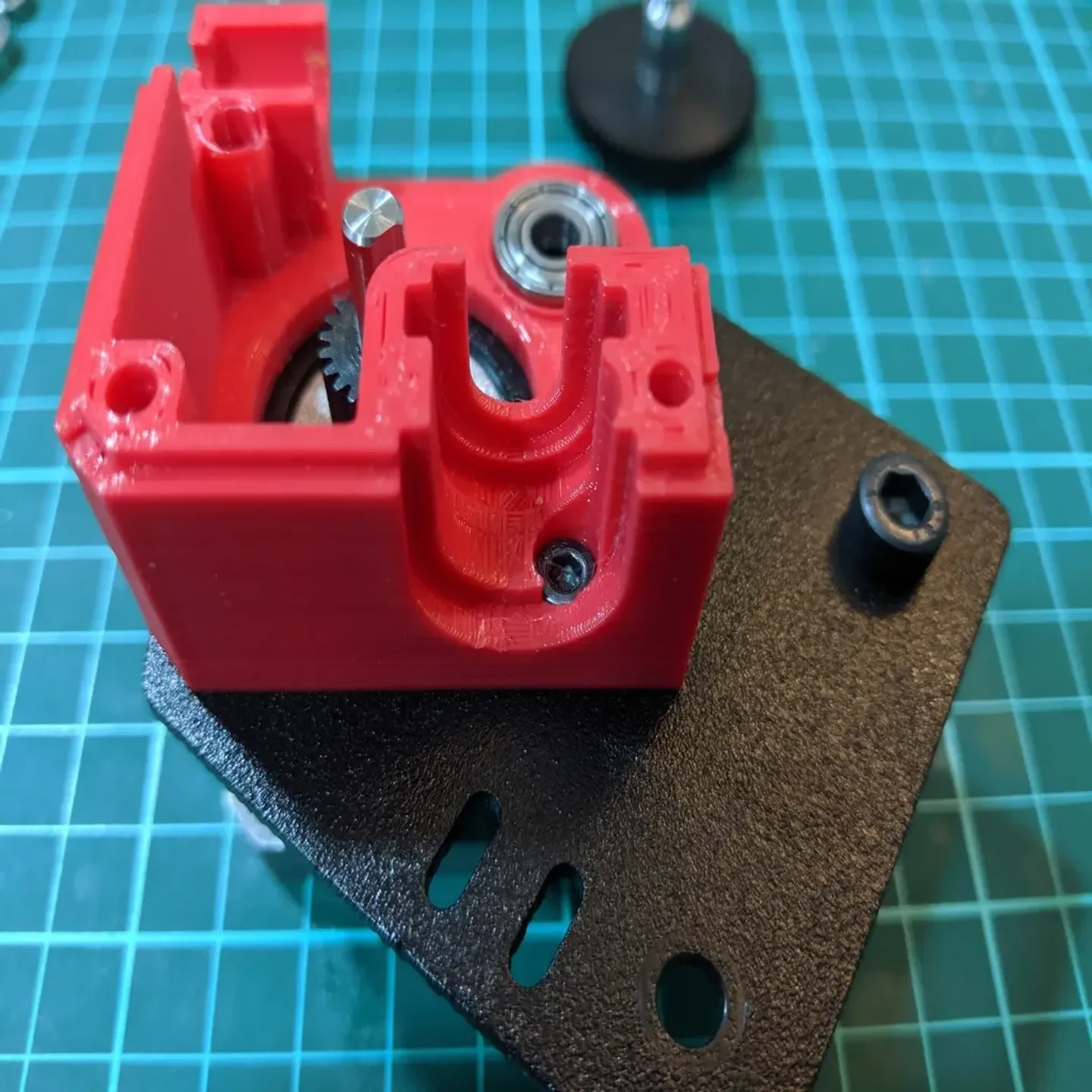

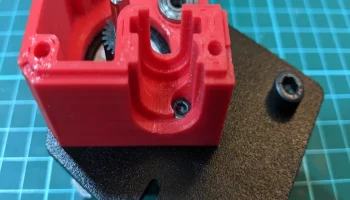

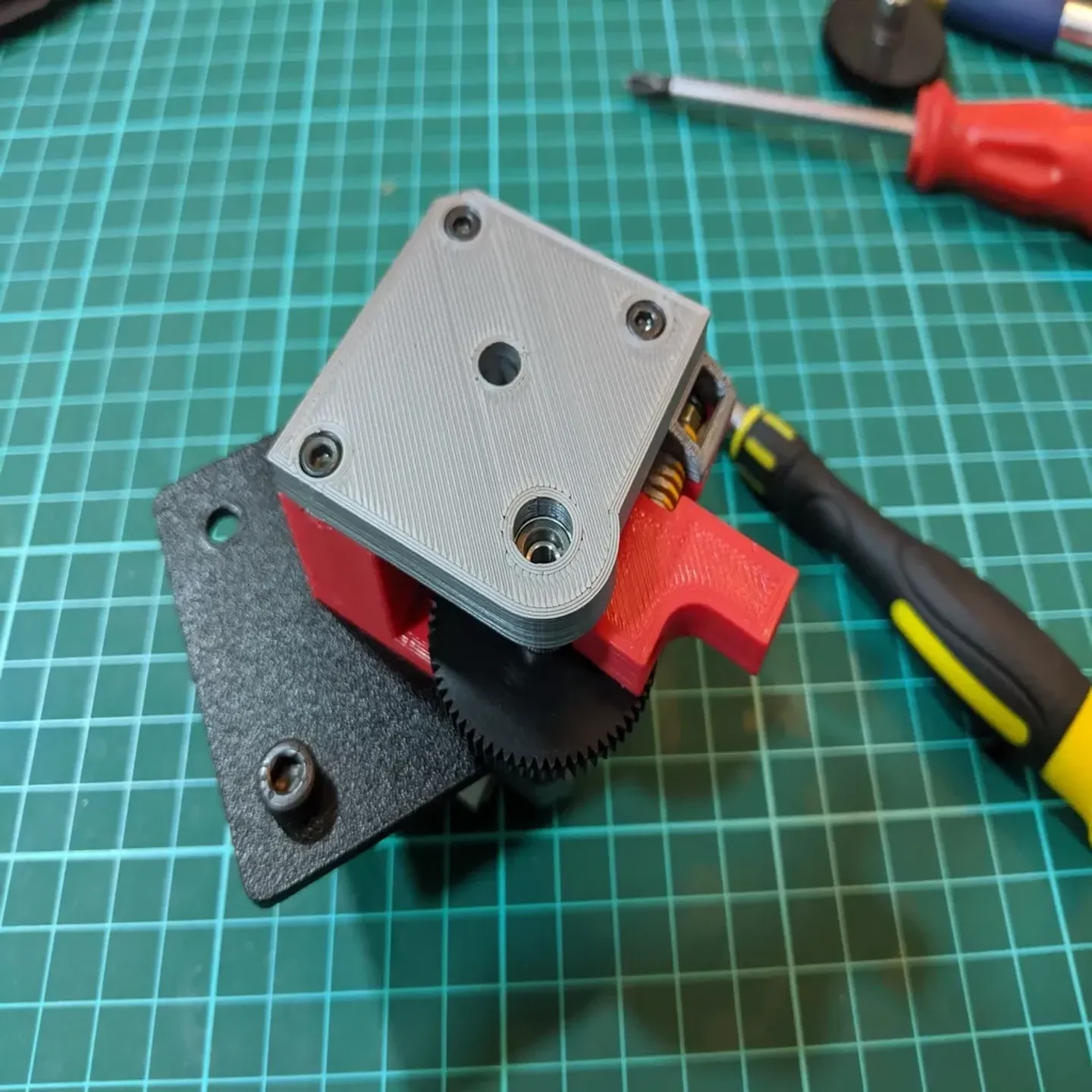

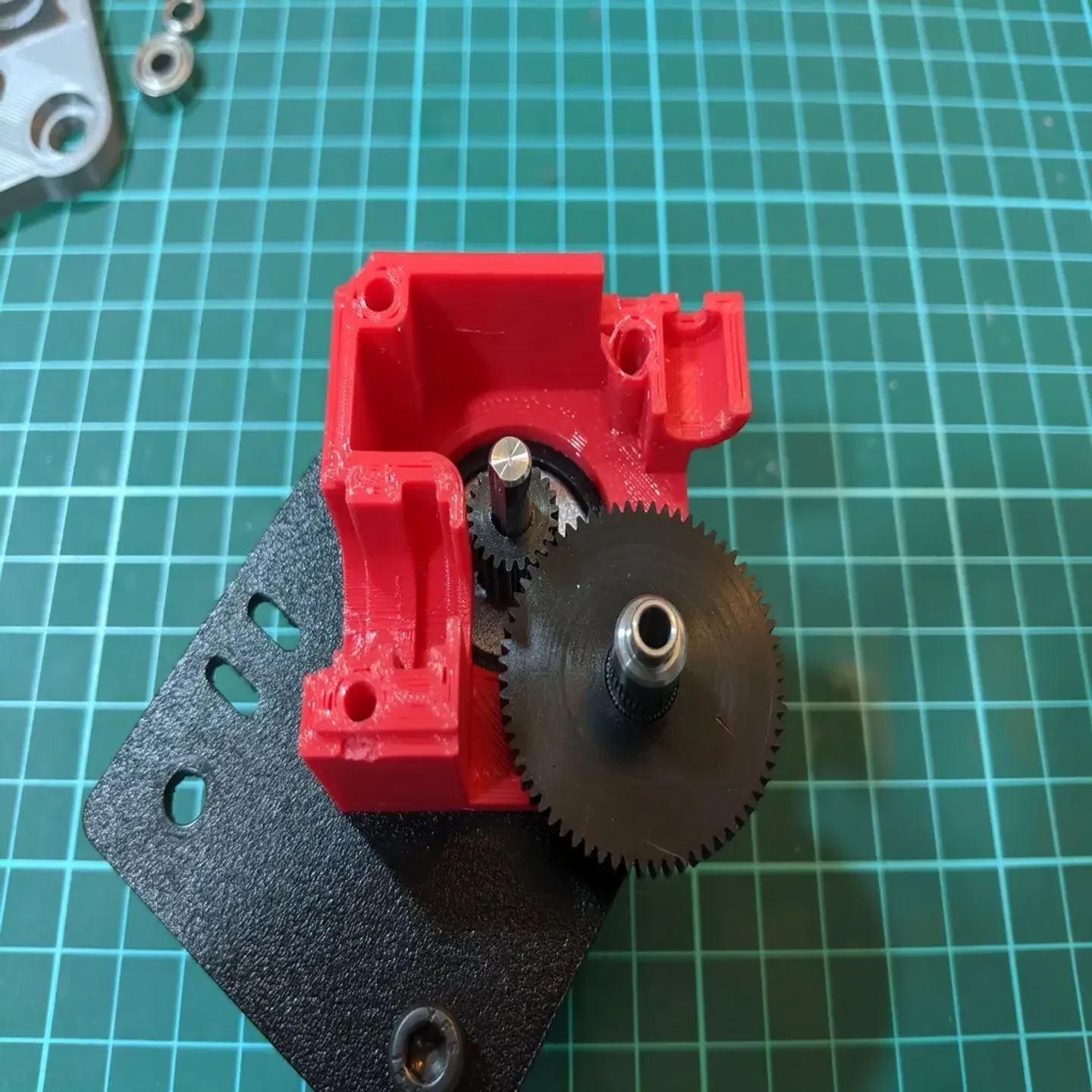

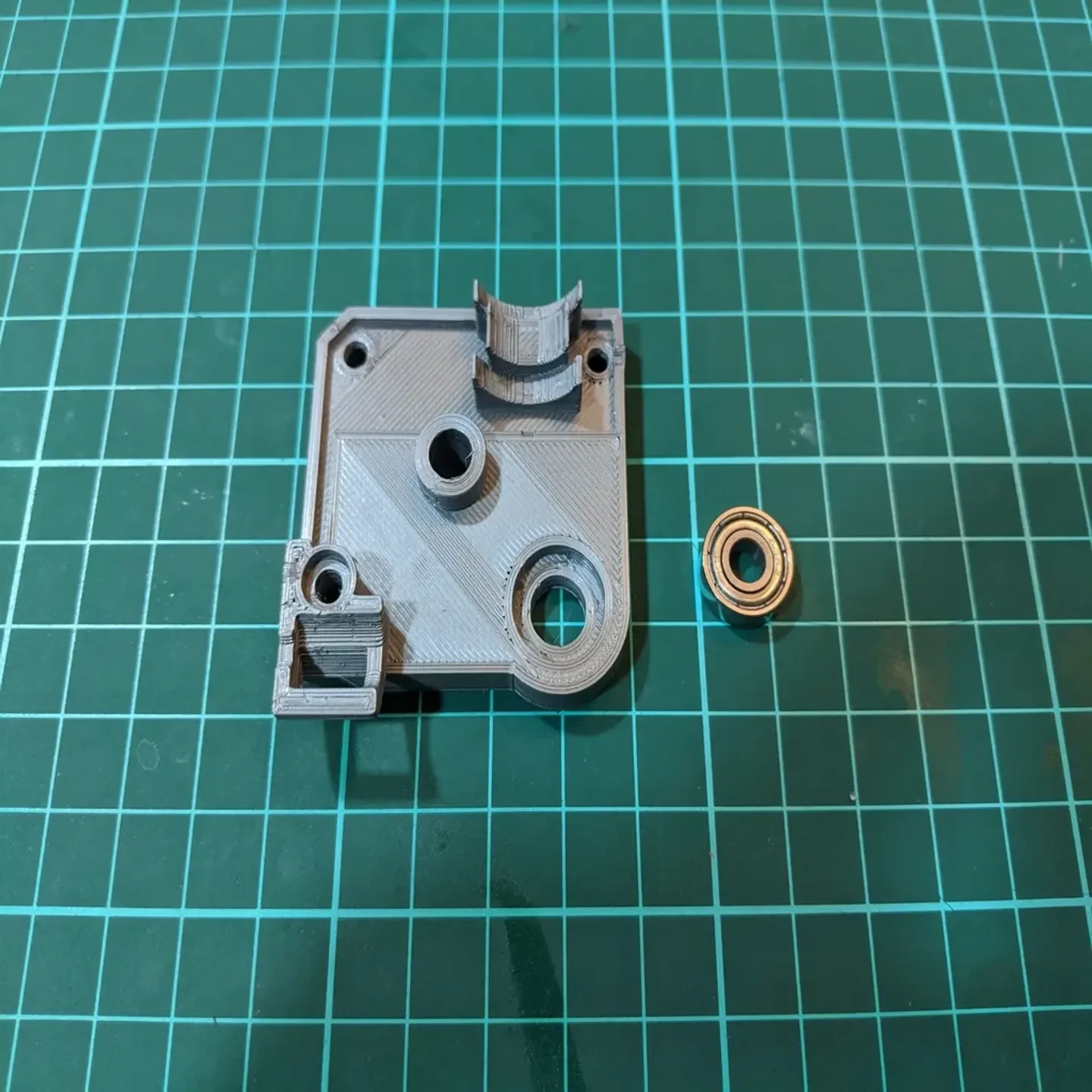

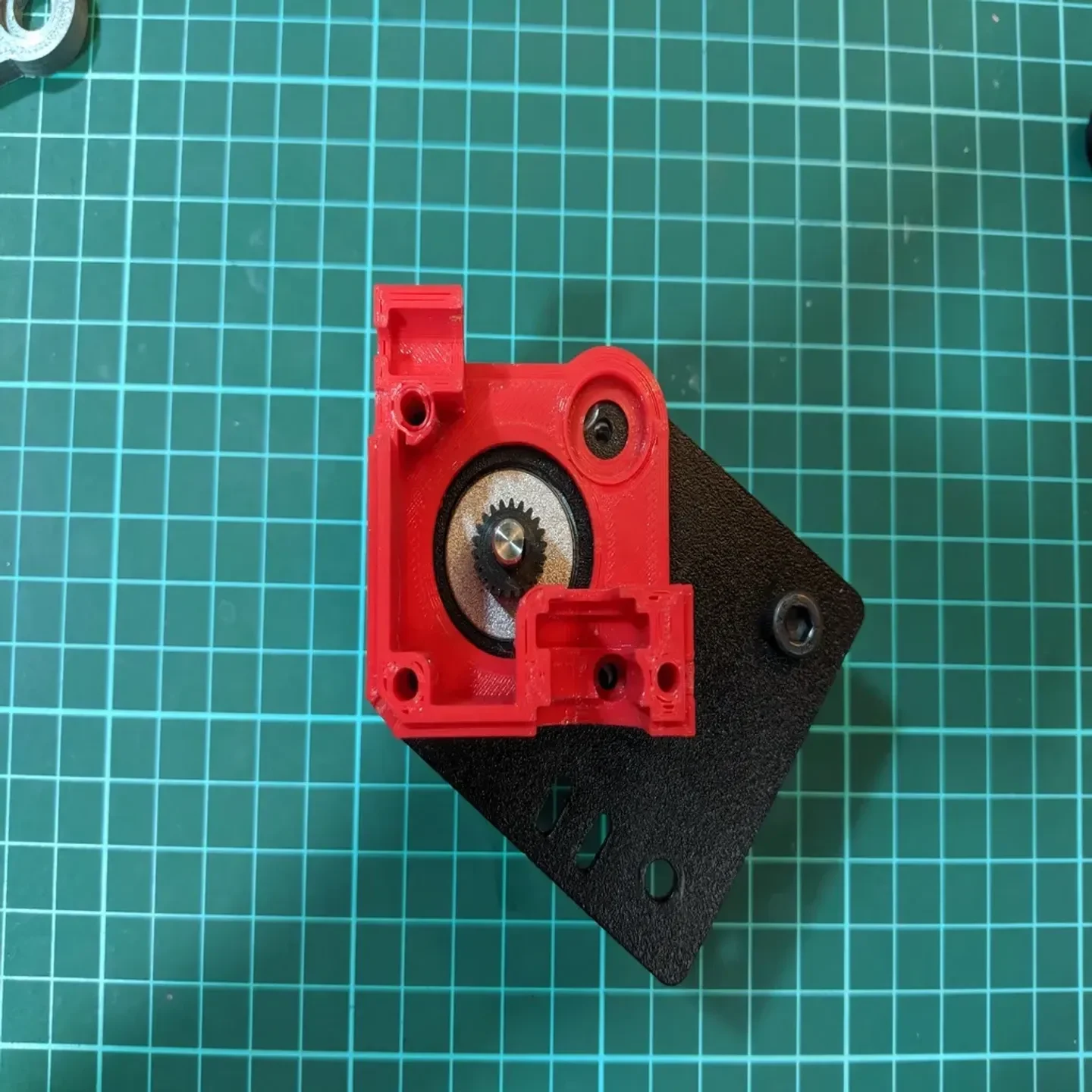

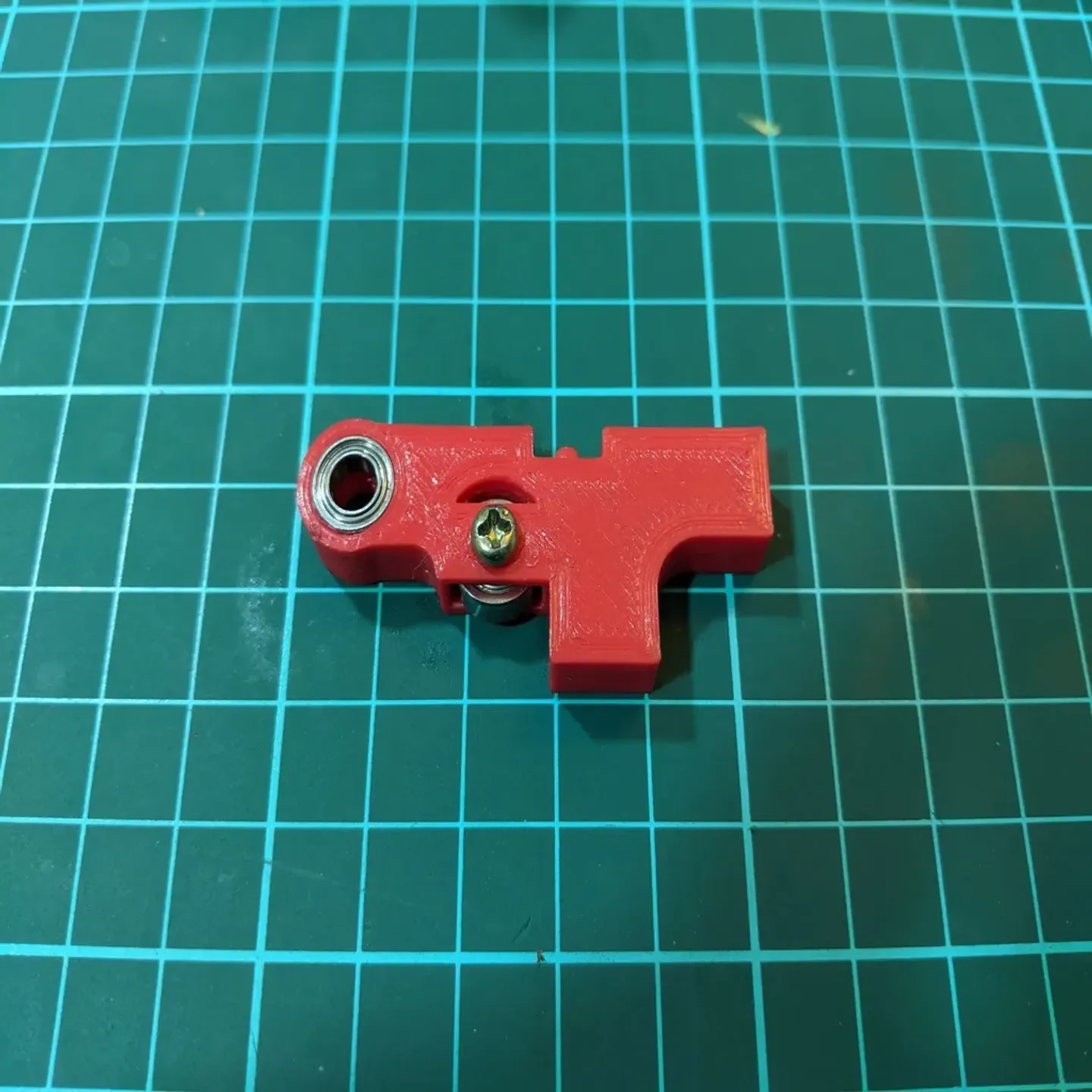

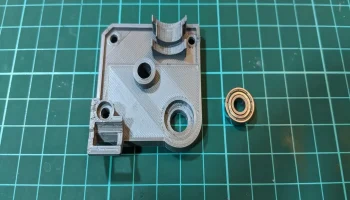

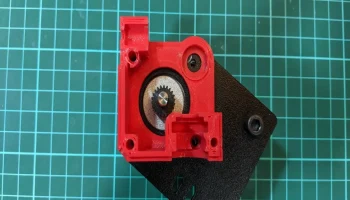

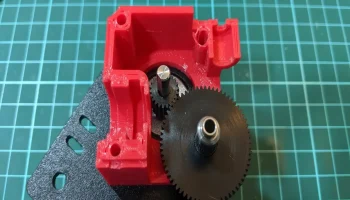

Его установка слишком проста и интуитивно понятна, просто следуйте рисункам, но помните: есть только две вещи, которые вы не должны забывать:

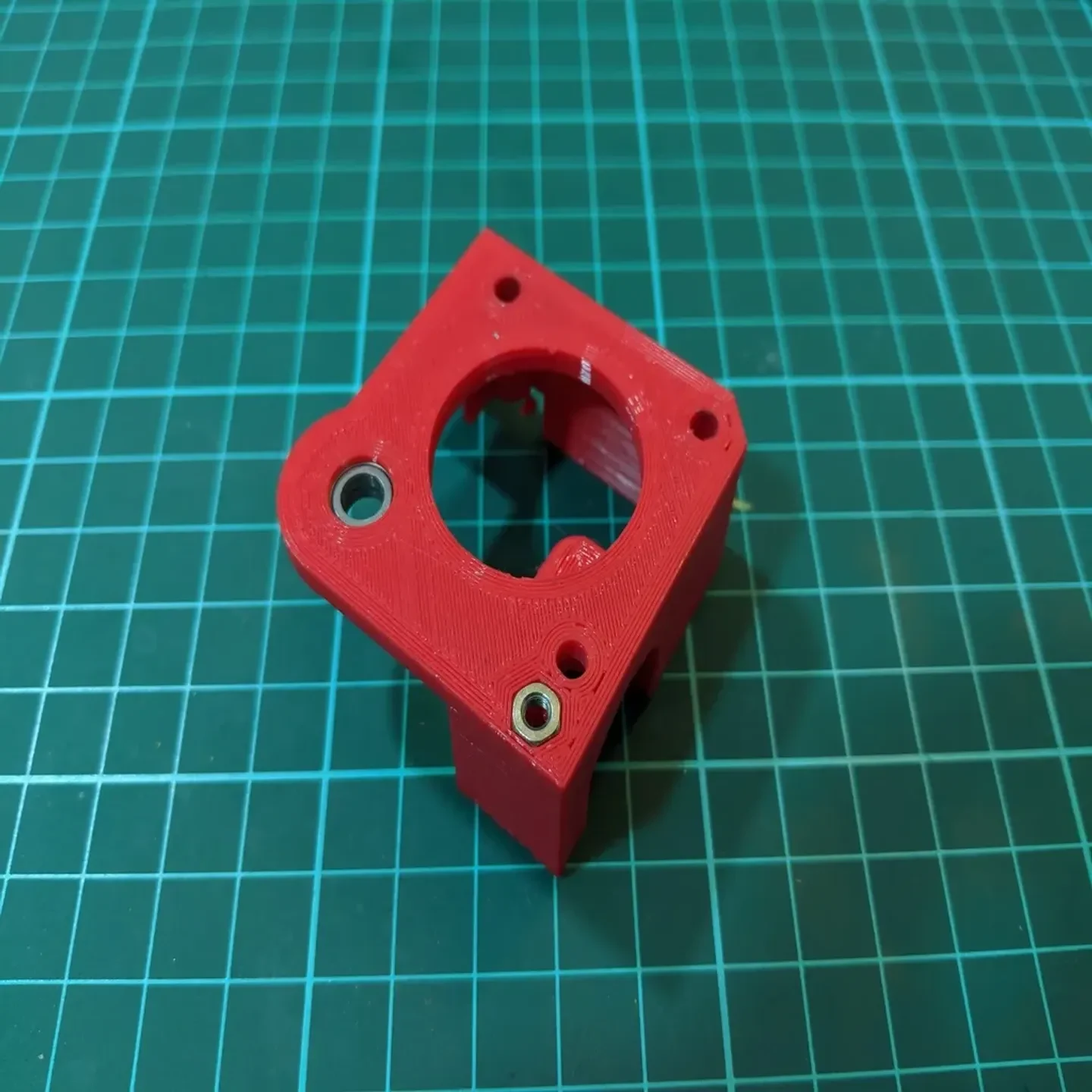

Добавьте гайку M3 под корпусом.
Отрегулируйте винт M3x8, чтобы удерживать корпус.

Обновления:

v1.0.0: 2019 — 09 — 15

Предупреждение: этот проект все еще находится в стадии разработки, я мог бы запустить этот экструдер, но на данный момент немного сложно затягивать винты, когда верхняя часть установлена.

Также поворот между шестернями не слишком плавный.

Я работаю над этими улучшениями.

v1.0.1: 2019 — 09 — 17

Я внес некоторые изменения, чтобы улучшить расстояние между передачами, теперь поворот стал намного плавнее. Я думаю, что однозначно нет риска использовать экструдор. Не стесняйтесь протестировать это :D

v1.1.0: 2019 — 09 — 21

Закачал зеркальные версии.

v1.2.0: 2019 — 10 — 1

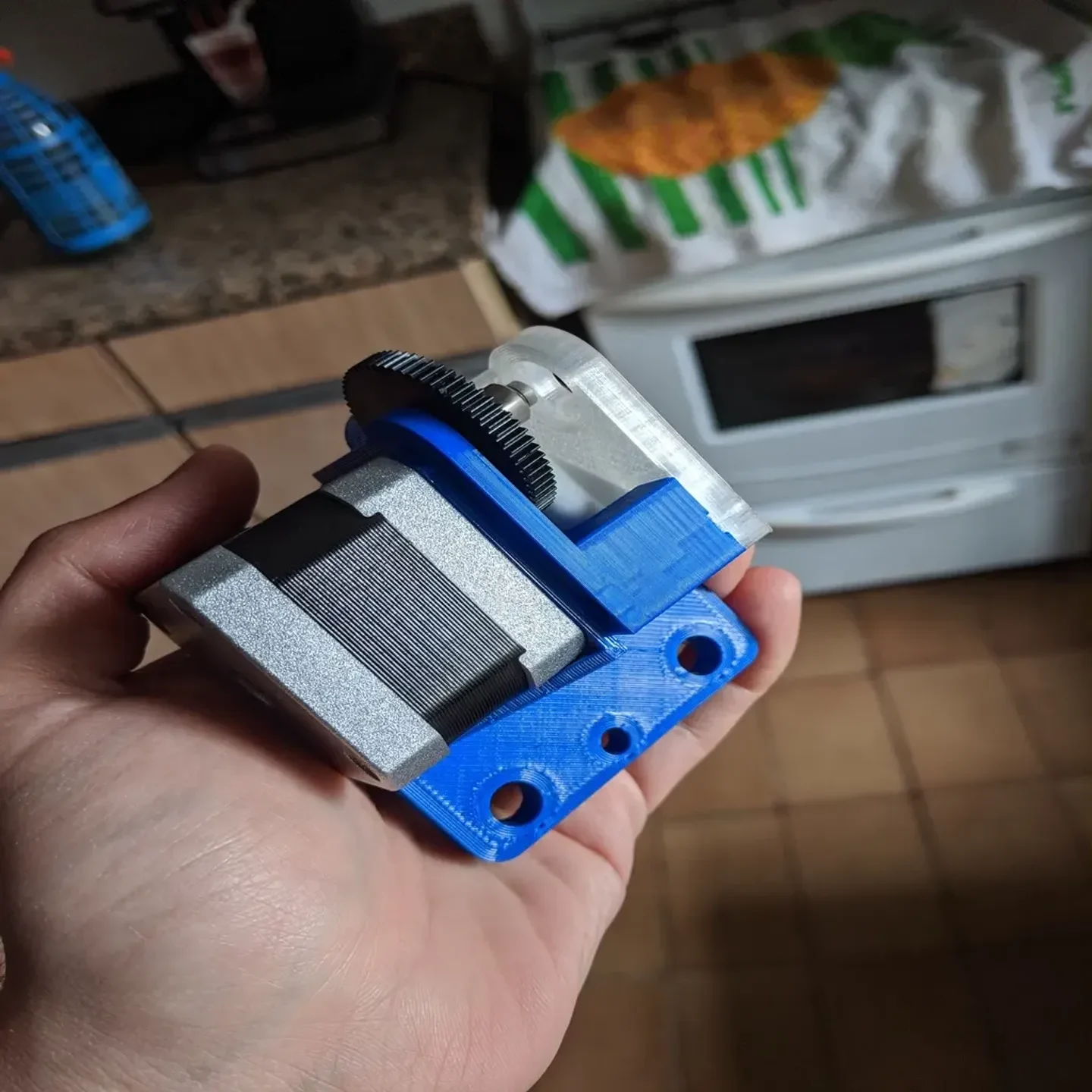

Добавлено крепление для использования прямой экструзии с Ender 3 (используйте для этого зеркальные детали).

v1.2.1: 2020 — 04 — 16

Усиленный пружинный контейнер. Через семь месяцев я заметил, что у НОАК в этой части есть некоторые трещины.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 или меньше

Заполнение:

20% — 40%

Нить: универсальный PLA серого и красного цвета.

Категория: Экструдеры для 3D-принтеров
