Мониторный ремикс для M.NT68676.2

Пару лет назад я разобрал старый ноутбук и купил в Интернете плату драйвера M.NT68676.2. Я сделал ужасный корпус для монитора из ноутбука, некоторых деталей от стереоресивера, скотча и клея. Недавно у меня появилась причина использовать его, и я вспомнил, что теперь у меня есть 3D-принтер.

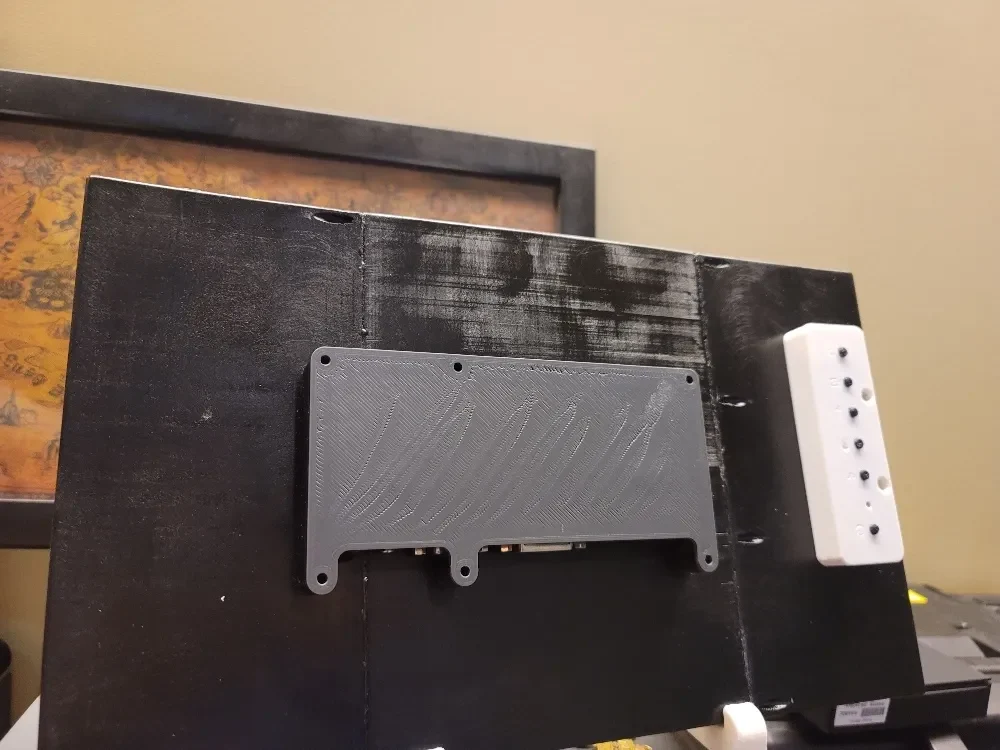

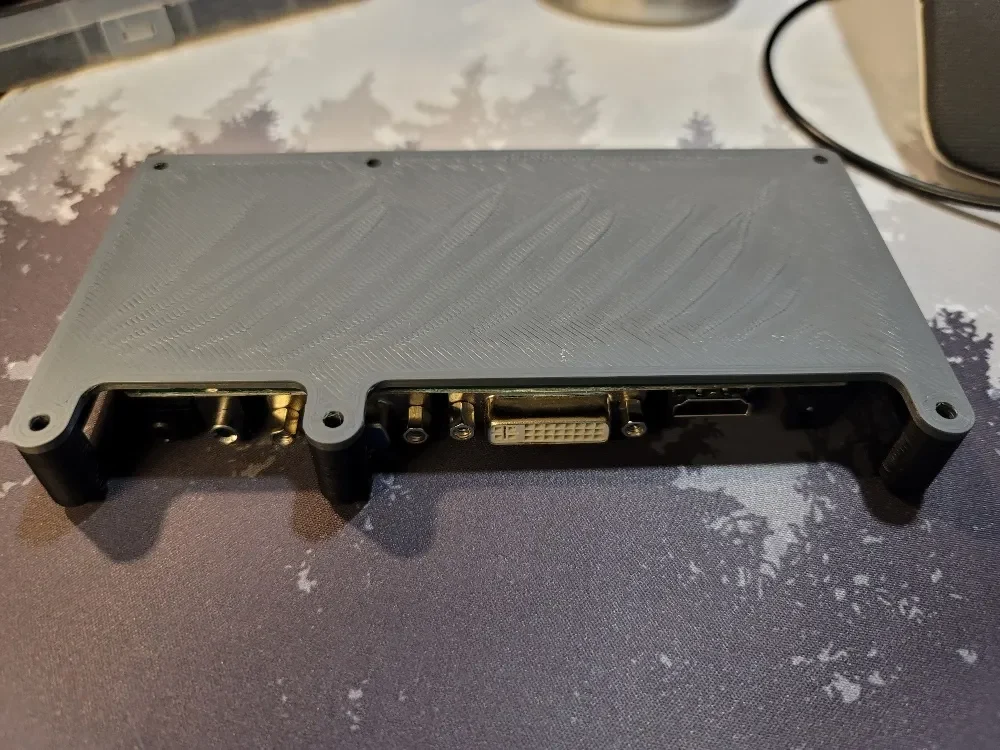

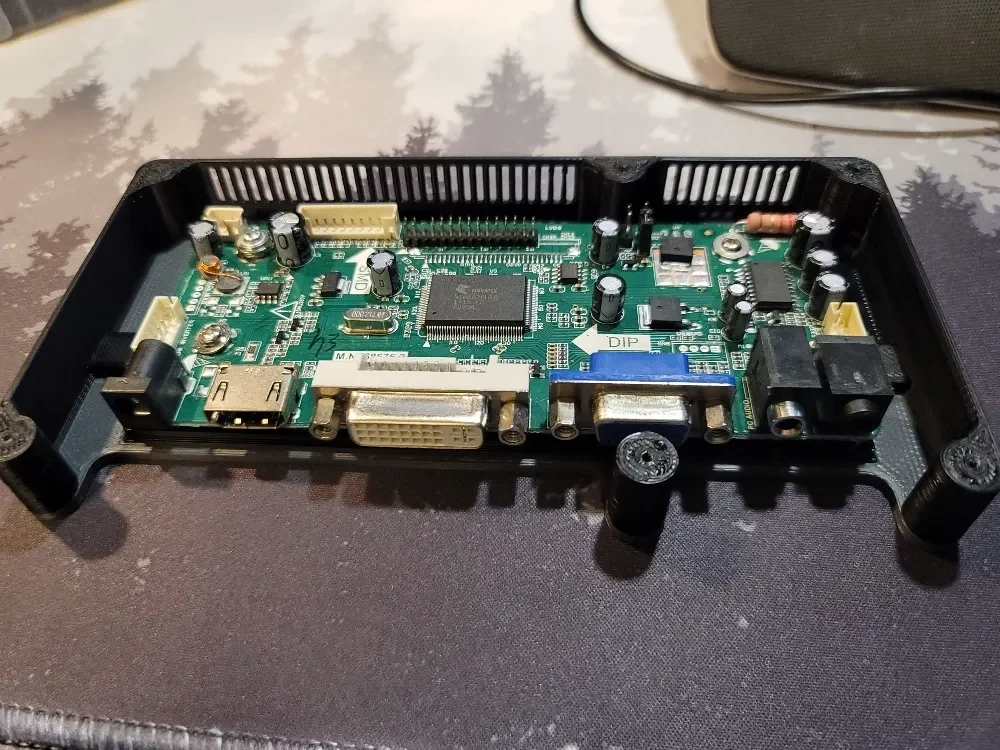

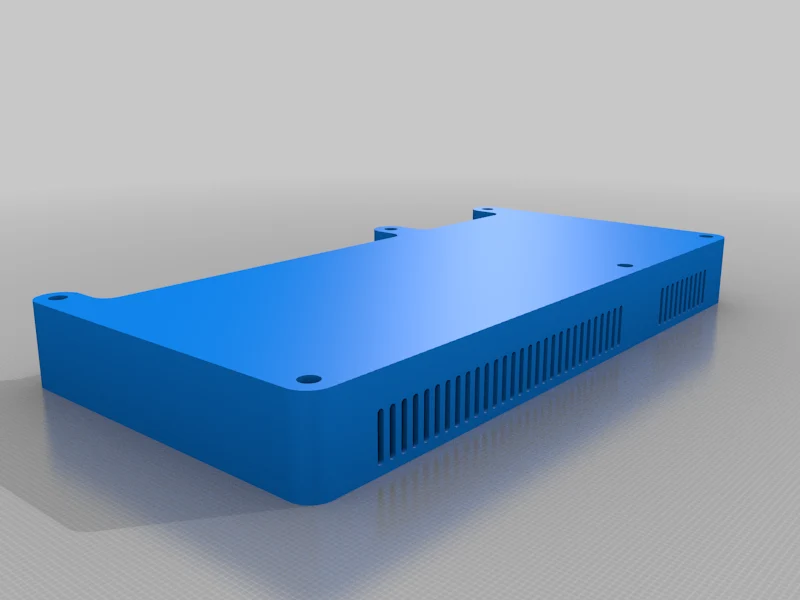

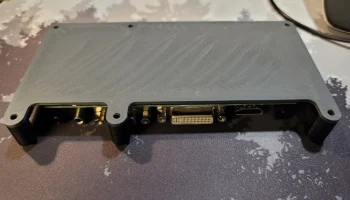

Я распечатал все для «Сделай монитор из старого ноутбука», но обнаружил, что крышки для платы и кнопок мне не подходят. Я перепроектировал их, чтобы они использовали те же монтажные отверстия, но подходили к моим деталям, и это вполне нормально. Не стесняйтесь редактировать или корректировать самостоятельно, для частей, которые я переделал, предоставлены ipts. Поскольку я пытался использовать те же монтажные отверстия, что и оригинал, одна стойка закрывает порт VGA, но все, что мне было нужно, это HDMI, так что меня это устраивало.

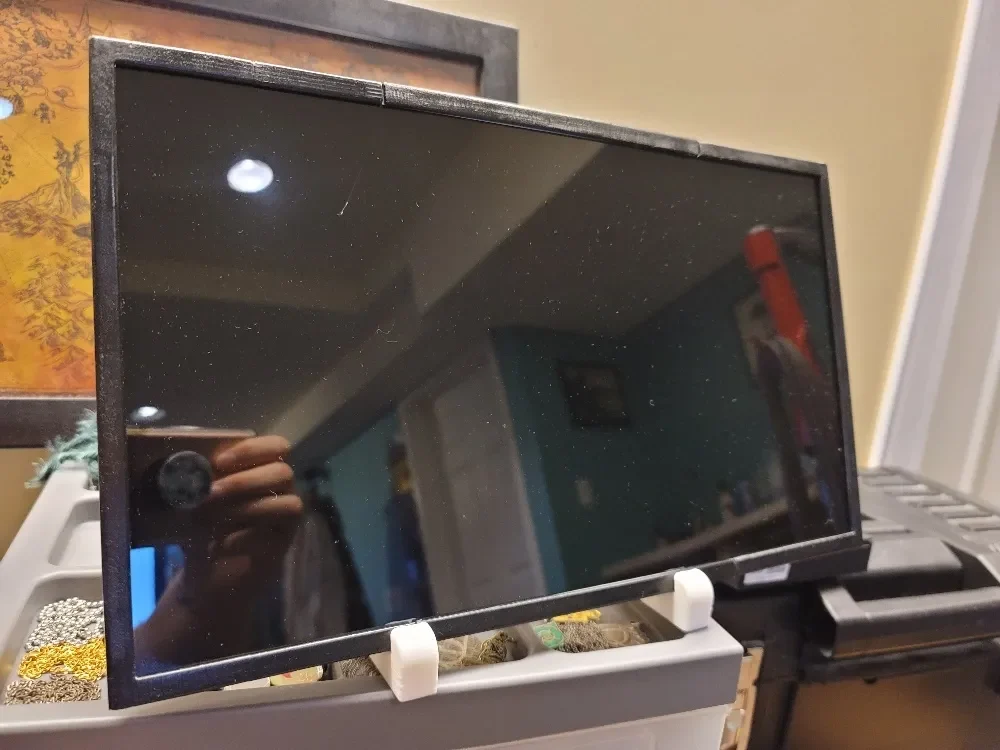

Мой монитор LP156WH2. К сожалению, мне не удалось втиснуть его в корпус полностью заподлицо, поэтому некоторые монтажные отверстия не совпали идеально, и мне пришлось просверлить пару новых отверстий, чтобы все установить.

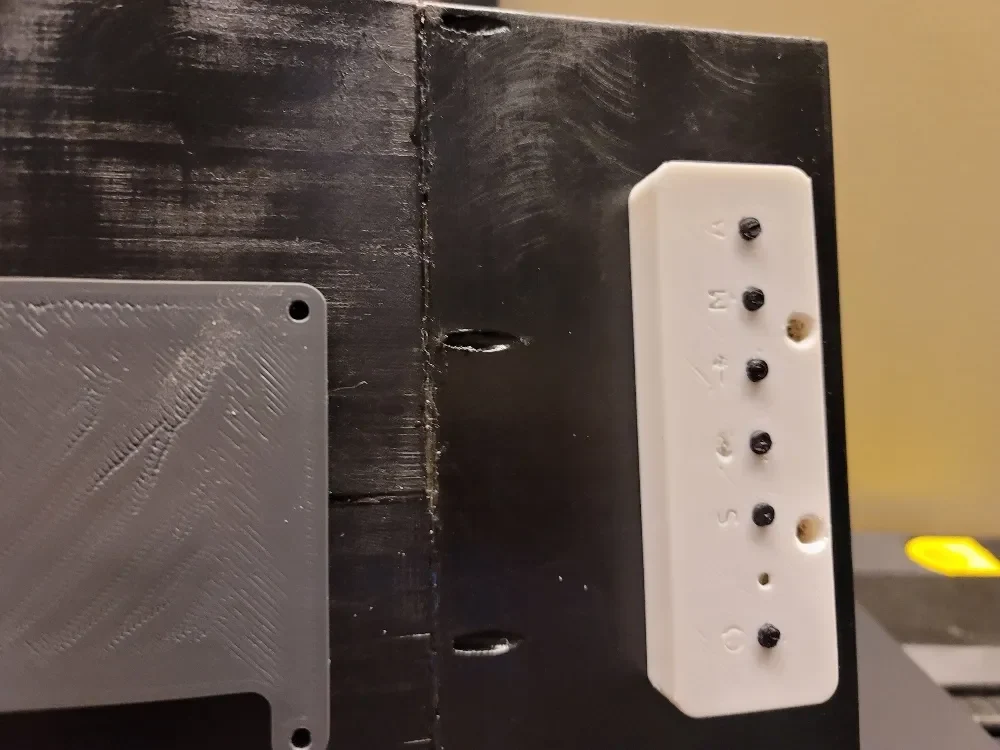

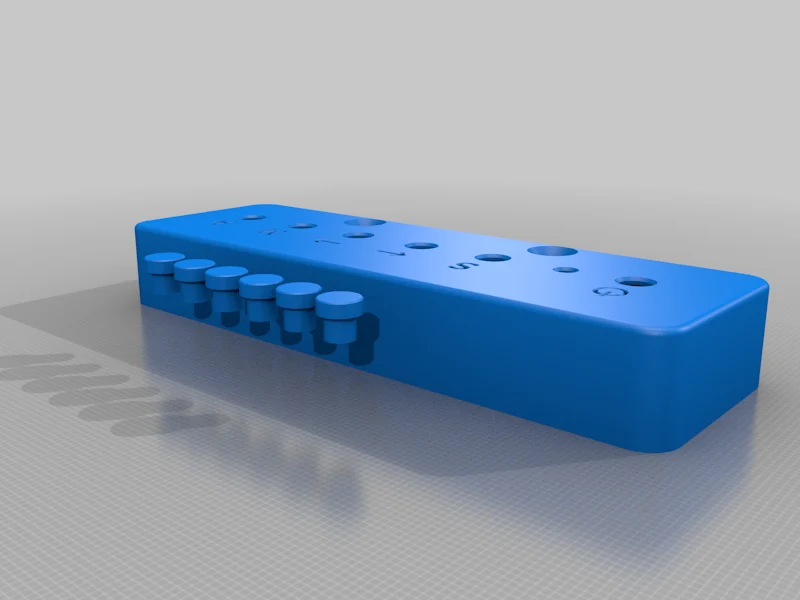

Символы на крышке кнопки выглядели намного лучше в предыдущей части, которую я напечатал, но у меня закончилась нить, и мне пришлось сделать корпус глубже.

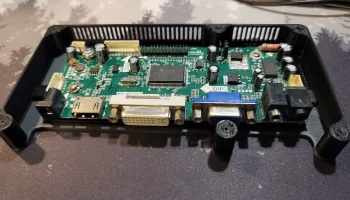

https://www.ebay.com/itm/361629777025 Плата драйвера, которую я использовал. Кажется, есть несколько вариантов с буквой "��" после названия с некоторыми разъемами в разных местах, а также еще один вариант, в котором всего 3 платы вместо 2.

Ремикс с https://www.thingiverse.com/thing:3448696 Для использования этого потребуются другие модели по этой ссылке.
