Панель дверного замка Arduino

Для одного из моих крупных проектов я решил сделать дверной замок на Arduino.

Просматривая другие проекты, я не нашел ни одного, в котором использовалась бы та же самая электроника, которая была у меня под рукой.

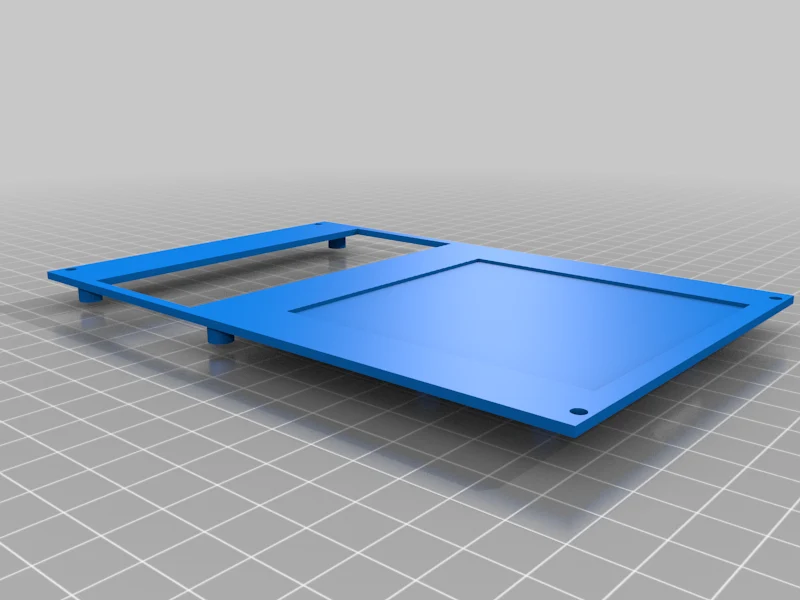

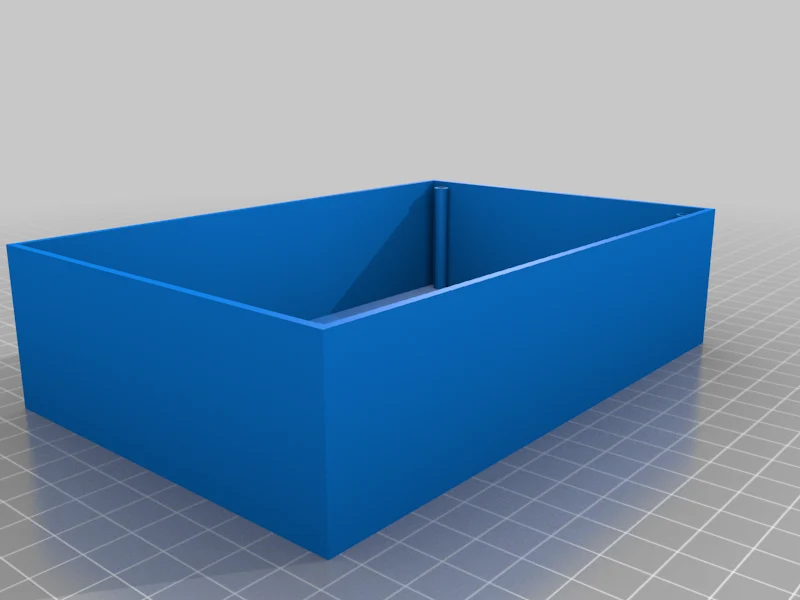

Ничего Fusion 360 не может помочь!

Спустя несколько дней прототипирования я создал, наверное, свой любимый проект!

Наслаждаться!

ГОТОВЫЕ ФОТОГРАФИИ СКОРО

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,24 мм

Заполнение:

20

Нить: PLA Pink PLA после печати =============

Электроника

Вам понадобится следующее:

1x Ардуино Уно

1x 20x4 ЖК (со шляпой!)

1x клавиатура Arduino

1x сервопривод

1x зажим для батареи 9 В

Различные разъемы Dupont

СХЕМА ПОДКЛЮЧЕНИЯ СКОРО

Код

Просто загрузите прилагаемый код прямо в Arduino!

Если клавиатура не работает должным образом, проверьте верхнюю часть кода, который назначает положения кнопок, и проверьте соединения клавиатур!

Сервоблокировка

Теоретически сервопривод можно просто приклеить к стене, но я использовал потрясающую конструкцию скользящего замка сервопривода, найденную в этой конструкции:

https://www.thingiverse.com/thing:2350856

Полная заслуга раздвижного замка в этом потрясающем дизайне!

Категория: Электроника
