Параметрический держатель матрицы задней бабки (матрица 38 мм)

Были созданы следующие типы держателей штампов задней бабки:

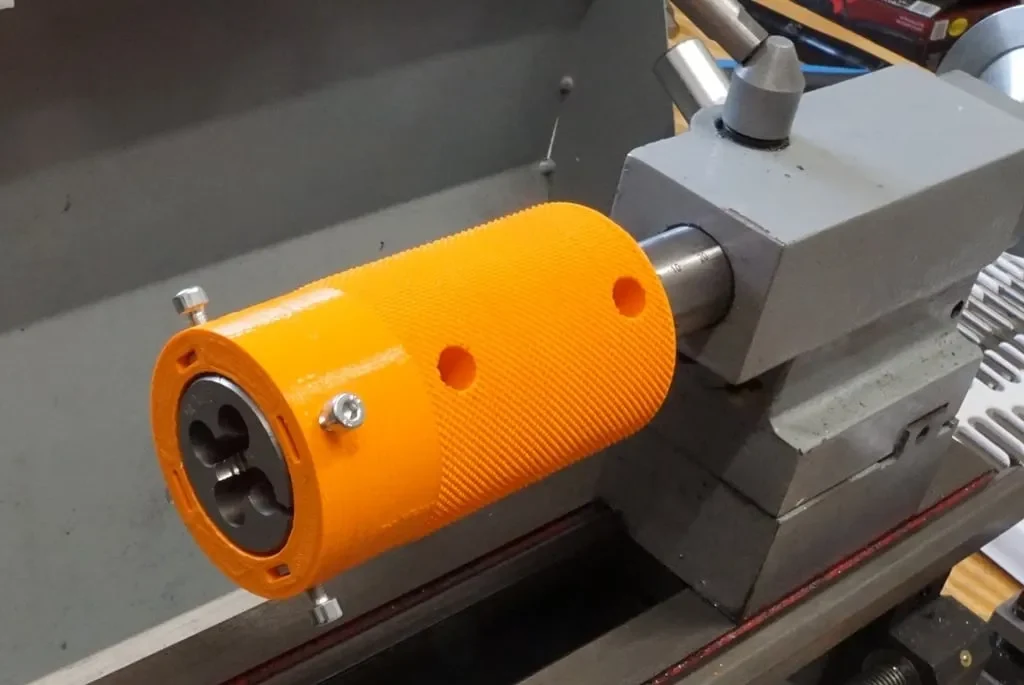

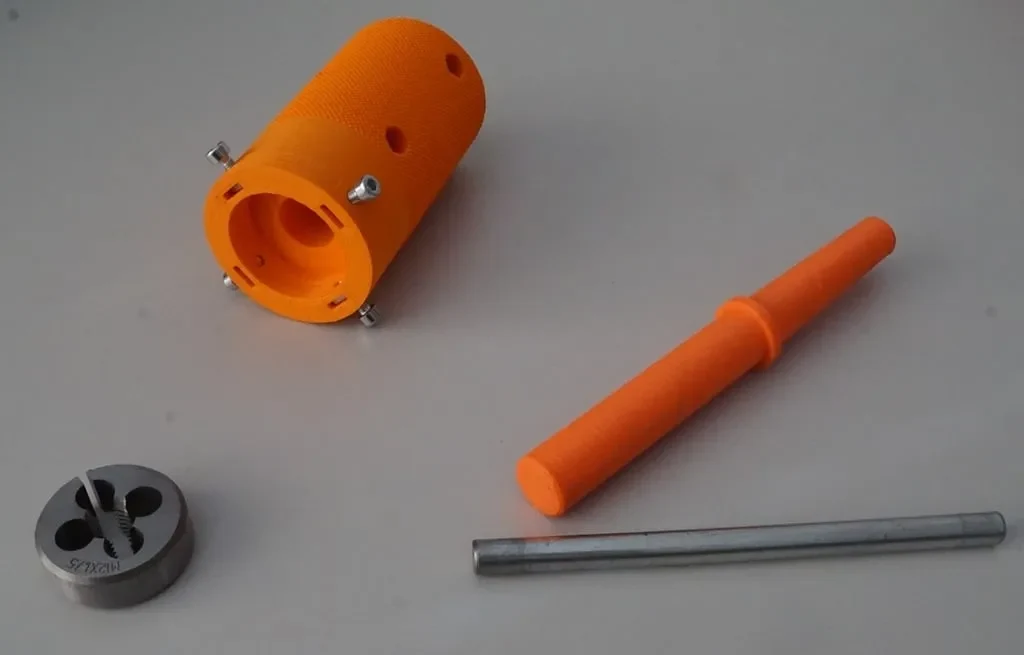

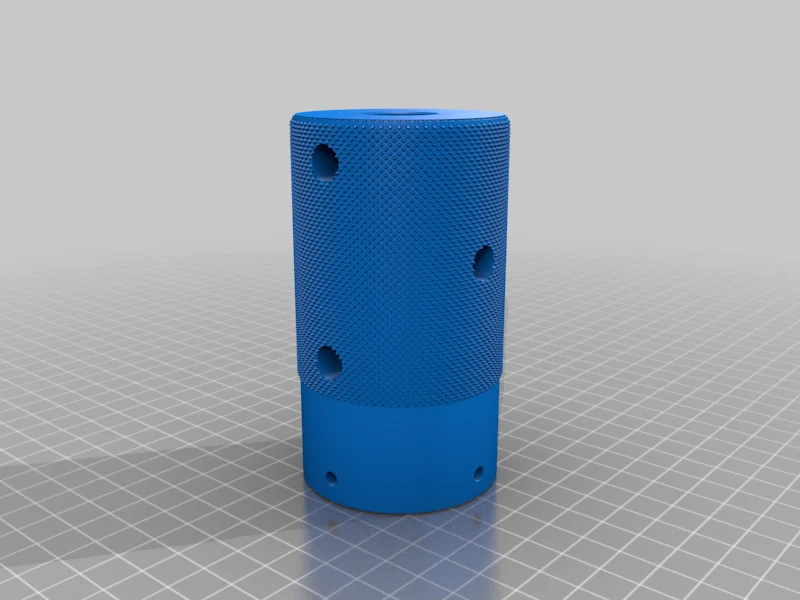

Держатель матрицы задней бабки с накатками, напечатанный на 3D-принтере: TailStockDieHolder2_knurled_38.stl

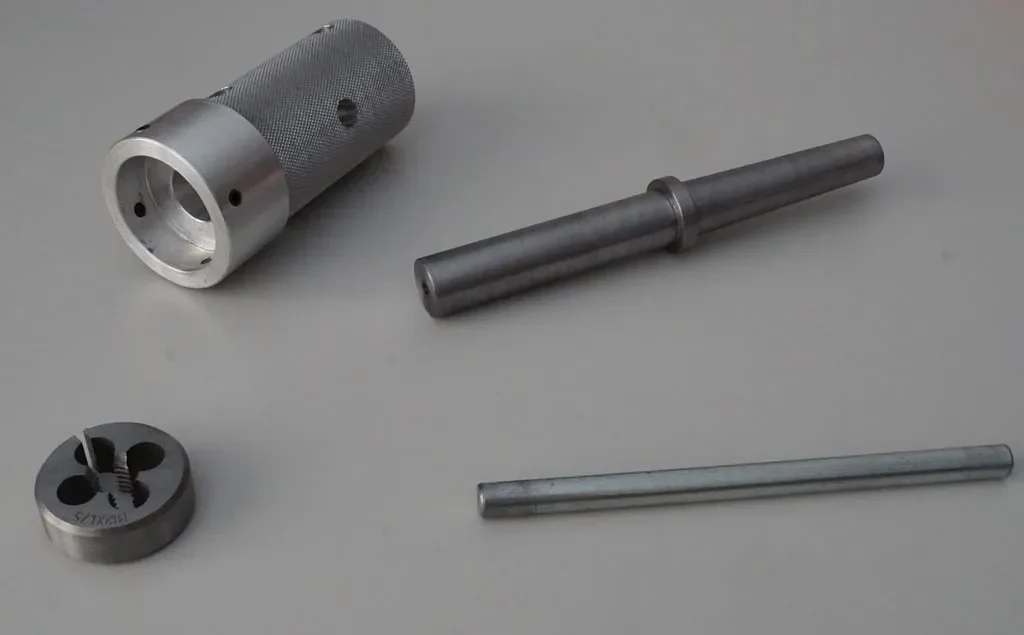

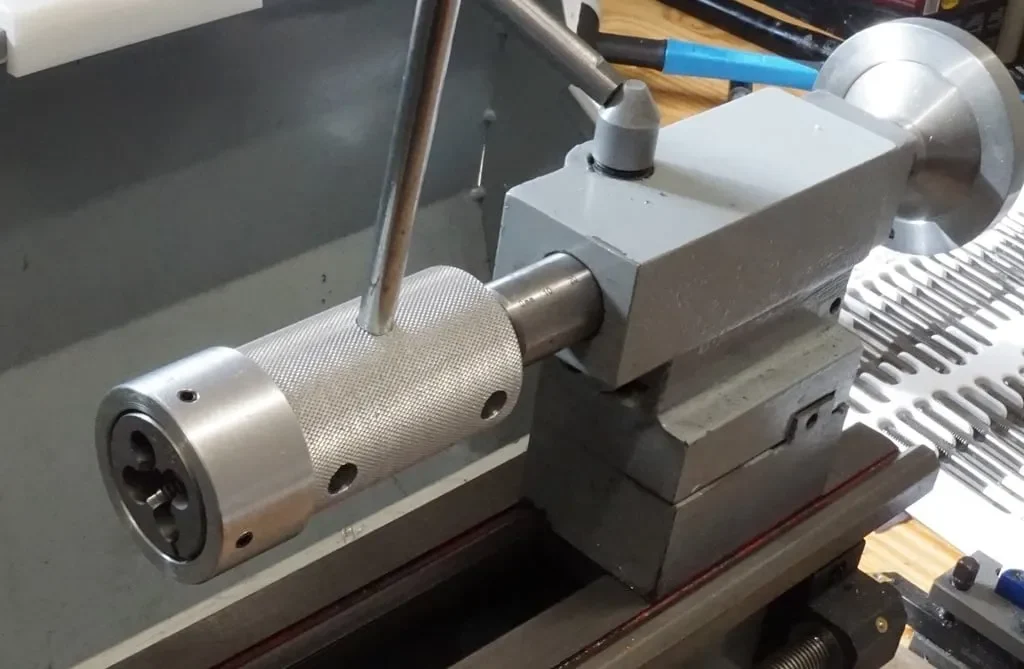

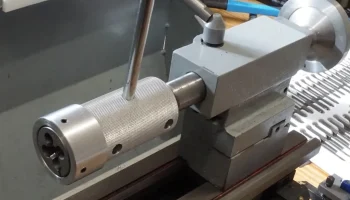

Обработанный держатель штампа задней бабки с накатками: TailStockDieHolder2_machined_38.stl

Необходимые другие детали:

Томми-бар, диаметр 9 мм, длина 140 мм (1 шт.)

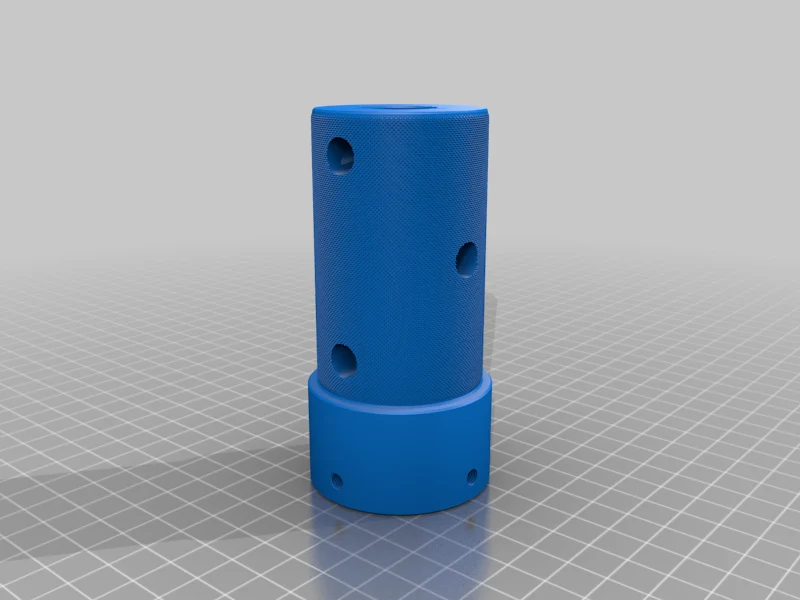

TailStockDieHolder2_knurled_38.stl

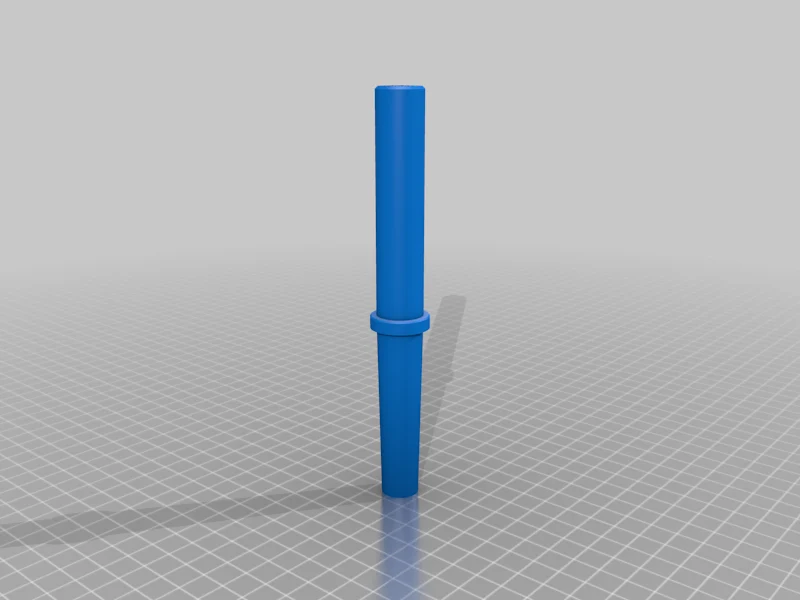

TailStockDieHolder2_bar_38.stl

Были использованы следующие библиотеки OpenSCAD:

Knurled_Surface_Library_v2_32122 (knurledFinishLib_v2.scad): https://www.thingiverse.com/thing:32122
Библиотека потоков (threads.scad)

Примечание:

форма обработанного держателя матрицы определяется максимальным диаметром, с которым может работать мой ��акатной инструмент (44 мм).
