Параметрический держатель матрицы задней бабки.
Необходимые печатные детали:

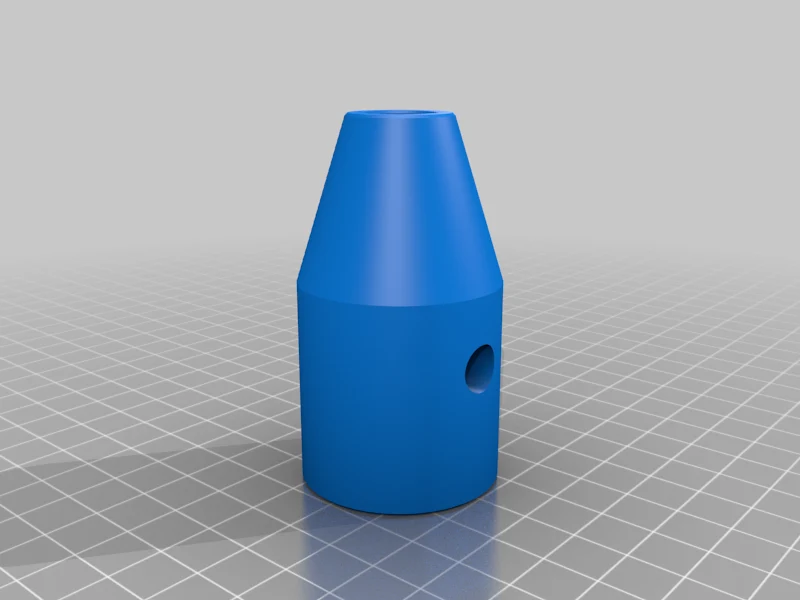

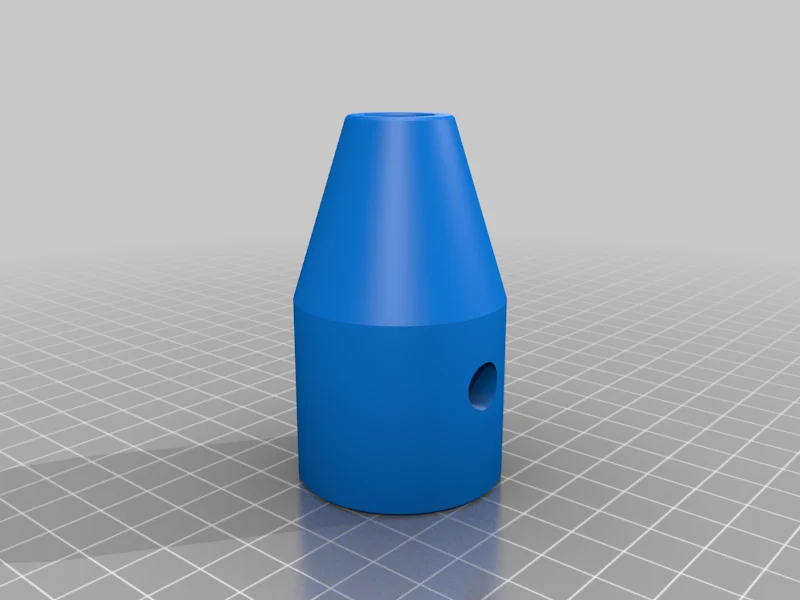

TailStockDieHolder_knurl_nuts.stl (1x) или TailStockDieHolder_hex_nuts.stl (1x) или TailStockDieHolder_square_nuts.stl (1x)
MTA_shank_2_12_30.stl или MTA_shank_2_12_40.stl (1x)

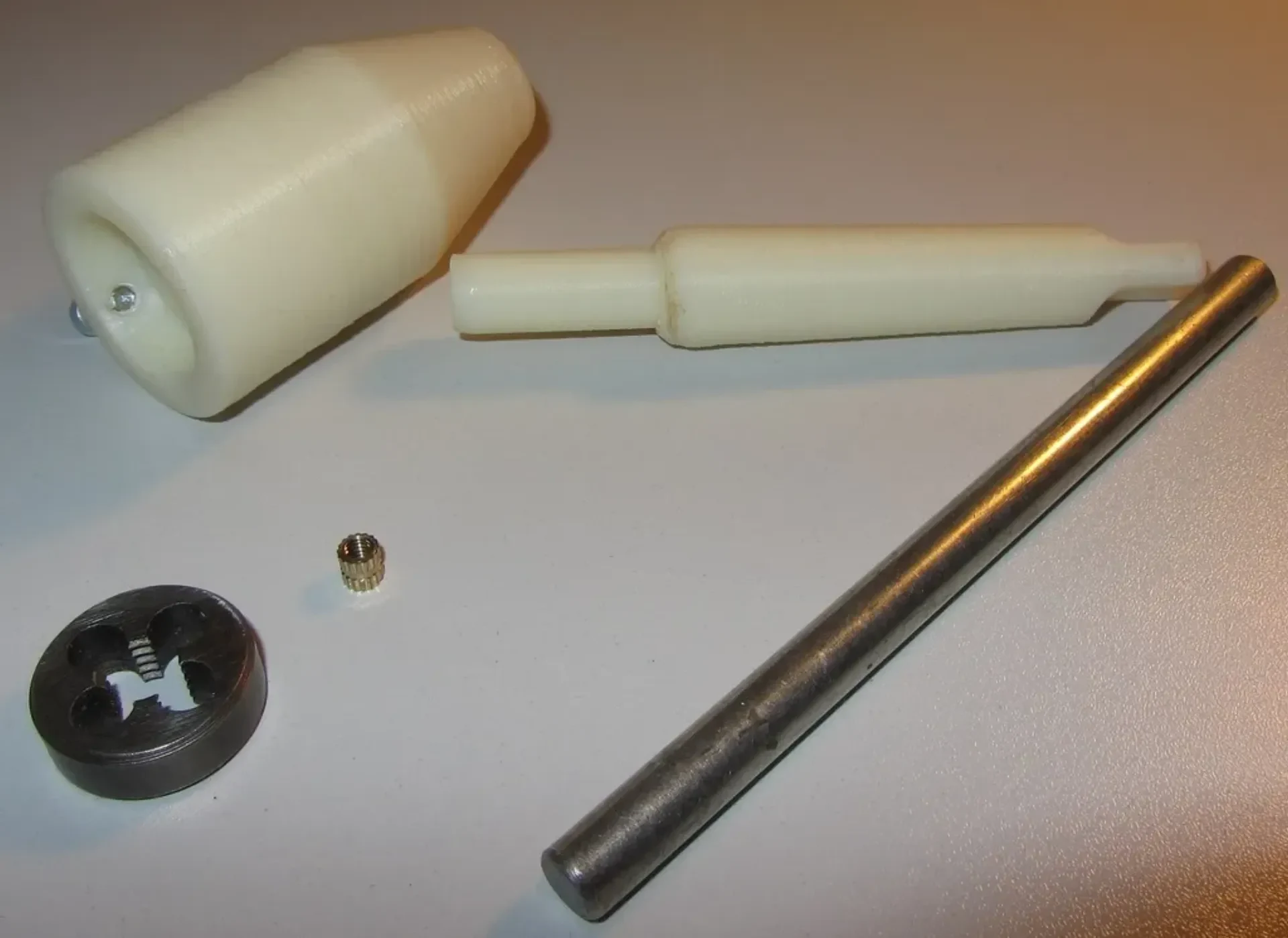

Необходимые другие детали:
Томми-бар, диаметр 9 мм, длина 140 мм (1 шт.)
Гайка с накатанной головкой М4, длина 5 мм (2 шт.), или шестигранная гайка М4 (2 шт.), ��ли квадратная гайка М4, 8x8x2 мм (2 шт.)
Винт с шестигранной головкой М4 (2 шт.)
Примечания:
ABS (заполнение 50%), я печатал без подставки, повернув узкую часть держателя матрицы к печатной платформе.
матрицы, которые я использую: диаметр 24,9 мм, толщина 8,5 мм.

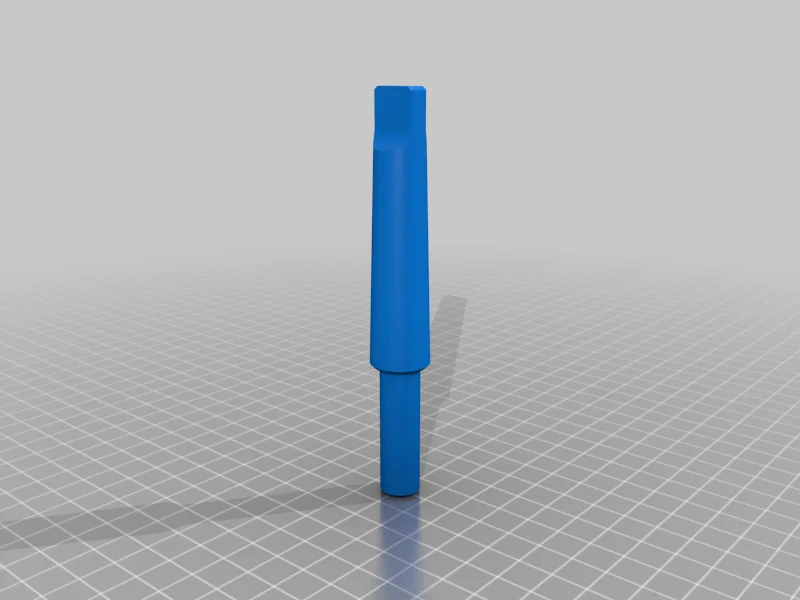

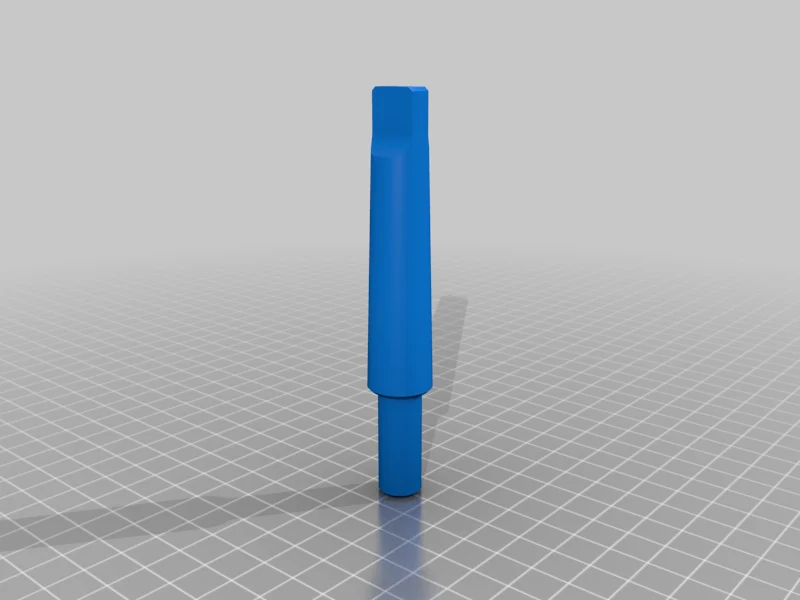

MTA_shank_2_12 имеет конус Морзе МТ2 с одной стороны и цилиндр диаметром 12 мм с другой стороны.
Я рекомендую версию с квадратными гайками. При использовании версии с гайками с накаткой при сильной затяжке винтов накатка имеет тенденцию смещаться наружу. Вариант с шестигранной гайкой я сам не проверял; Я ожидаю, что эта версия будет работать намного лучше, чем гайки с накаткой, но хуже, чем квадратные гайки.
