8K0941309F1 - Адаптер заднего датчика уровня Audi........

У меня недавно сломался задний датчик уровня. Мне не хотелось покупать новый.

Супер быстрое решение. Я разработал и распечатал этот адаптер.

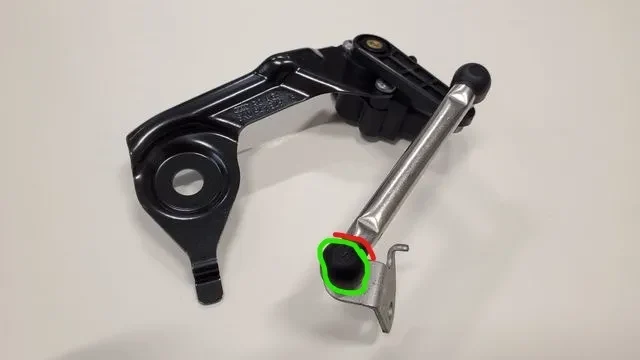

Обычной точкой отказа является заклинивание нижнего шарового шарнира (соединенного с подвеской), а металлический рычаг разрывает пластиковое соединение. (красным цветом на схеме)

Чтобы это исправит��, снимите пластиковую шаровую опору (на схеме выделена зеленым цветом. Можно выбросить).
Очистите металлический шарик проволочной щеткой и вставьте его в напечатанную на 3D-принтере деталь.

Шаровой шарнир тугой, и для облегчения установки может потребоваться нагрев металлической части. Вы также можете попробовать это с помощью тисков.

Вверху добавьте немного клея и вставьте металлический стержень. Он должен быть достаточно плотным, чтобы не выскользнуть, но вы всегда можете добавить несколько застежек-молний для большего спокойствия.

Оставляю в помощь схему и 3D-реконструкцию.

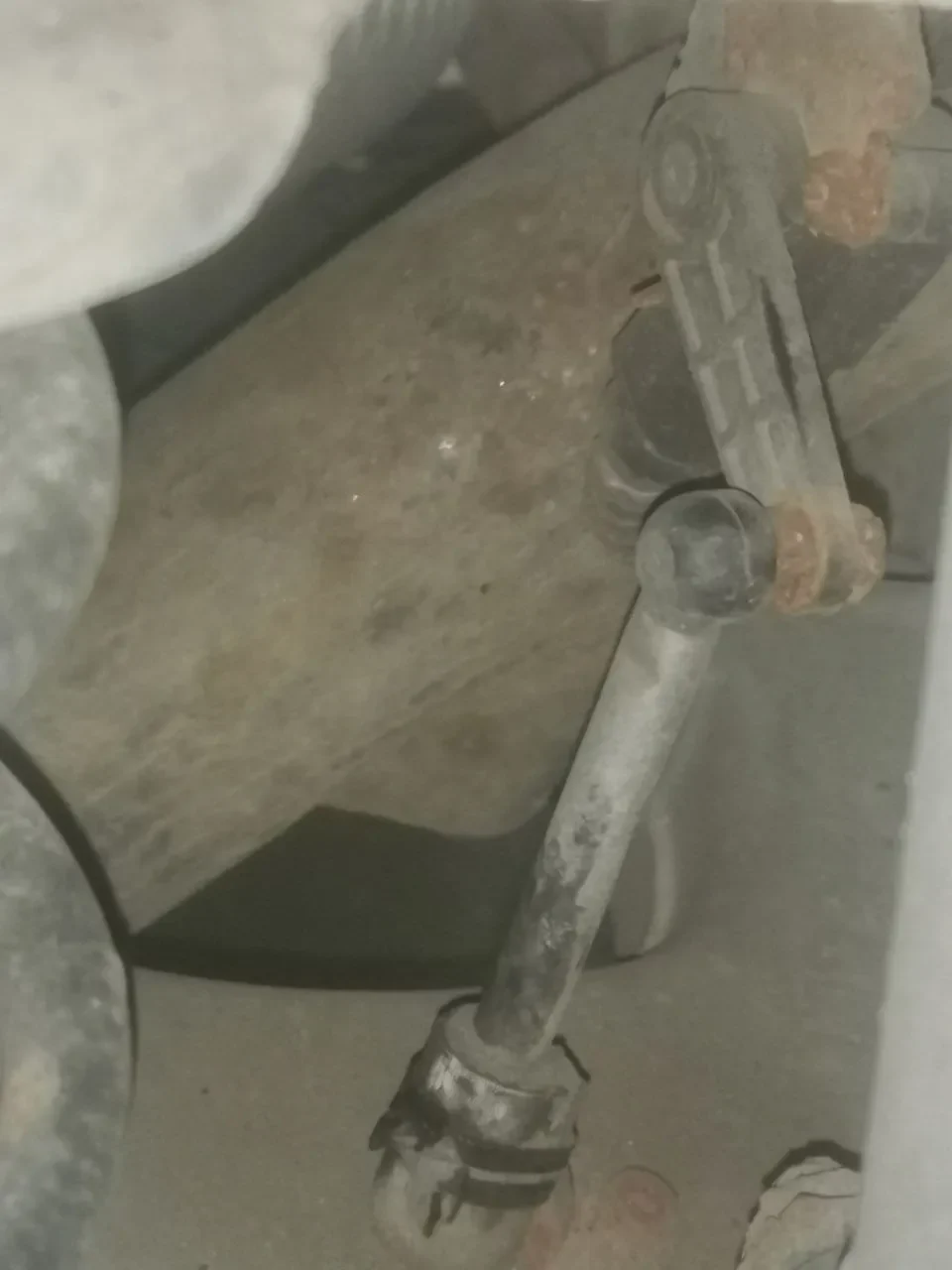

Все это можно сделать, подняв борт автомобильным домкратом и сняв колесо. Датчик будет расположен прямо за рулем.

ОБНОВЛЕНИЕ:
После года использования починка по-прежнему держится крепко!

Настройки печати

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2 — 0,3

Заполнение:

Наивысшая рекомендация

Примечания:

Рекомендуется использовать термостойкую нить и клей!

Высокотемпературная нить:

ПЭТГ
ПЭК
ПК (ПОЛИКАРБОНАТ). Я использую ПК Polymaker Polymax.
и т. д.

Высокотемпературный клей:

Силиконовый клей — я использовал версию, рассчитанную на температуру 350°C (немного перебор, но работает).
