Решетчатый плавник - SpaceX Falcon 9

Обновление, май 2022 г.: теперь включена новая версия с максимальной высотой 245 мм специально для принтеров Ender 3 и Prusa! Также добавлены две опорные башни для значительного улучшения результатов печати!

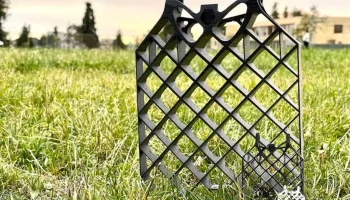

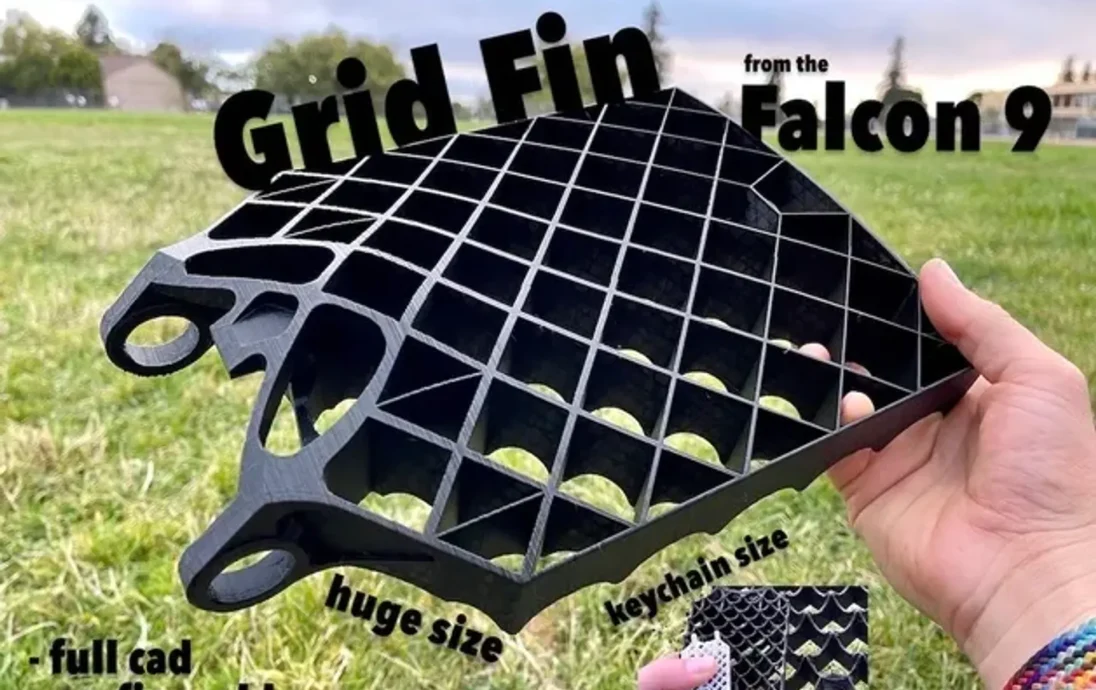

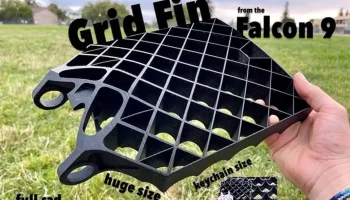

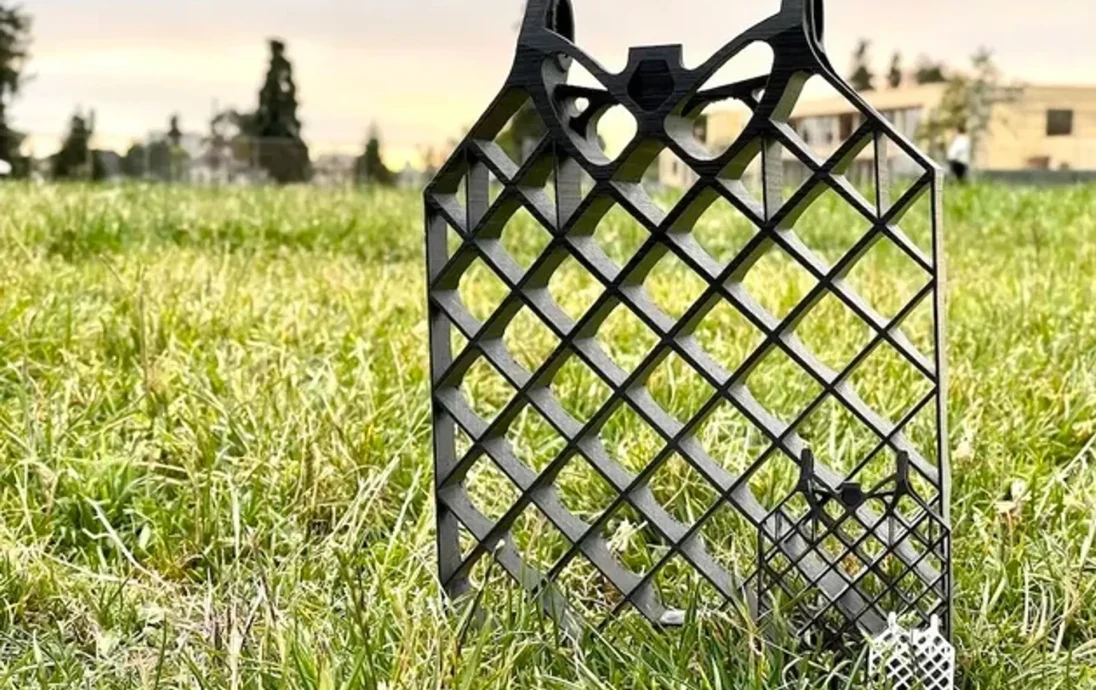

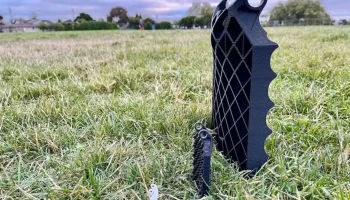

Реплика трансзвукового решётчатого плавника из первой ступени ракеты-носителя SpaceX Falcon 9!

Мой мини-проект — я был настолько впечатлен сложной геометрией и дизайном этой огромной детали, что мне пришлось проектировать ее с нуля. Полноразмерный экземпляр представляет собой самый крупный из отлитых из титана партонов, каждый из которых, по слухам, стоит более миллиона долларов! Распечатайте свой, раскрасьте и повесьте на стену, чтобы направить свое воображение на сверхзвуковую скорость.

Возникли проблемы с печатью? Хотите несколько советов или поговорить по делу? Нужна вариация? Помощь или совет? Напишите мне в Discord/Telegram!

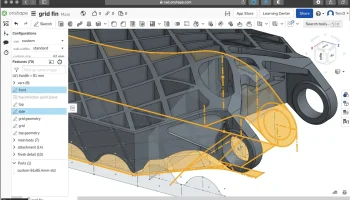

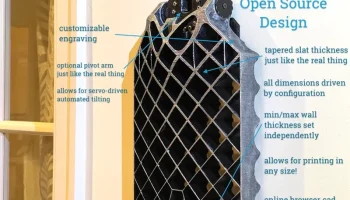

Он разработан в OnShape, поэтому каждый может создавать, расширять, настраивать и загружать любую его версию прямо в браузере. Использовал некоторые из моих любимых передовых методов САПР, такие как перемещение по трехмерным проецируемым кривым, вытягивание к сложным лофт-поверхностям и большие логические вычитания. Должен иметь возможность настройки любого размера с независимым указанием толщины стенок, что обеспе��ивает идеальную 3D-печать.

Распечатать один? Опубликуйте «Сделай»!

Мне бы очень хотелось посмотреть, как у тебя получится!

Сделайте одну для своей стены, одну для друга, одну для модели ракеты… а затем опубликуйте фотографии!

Печать

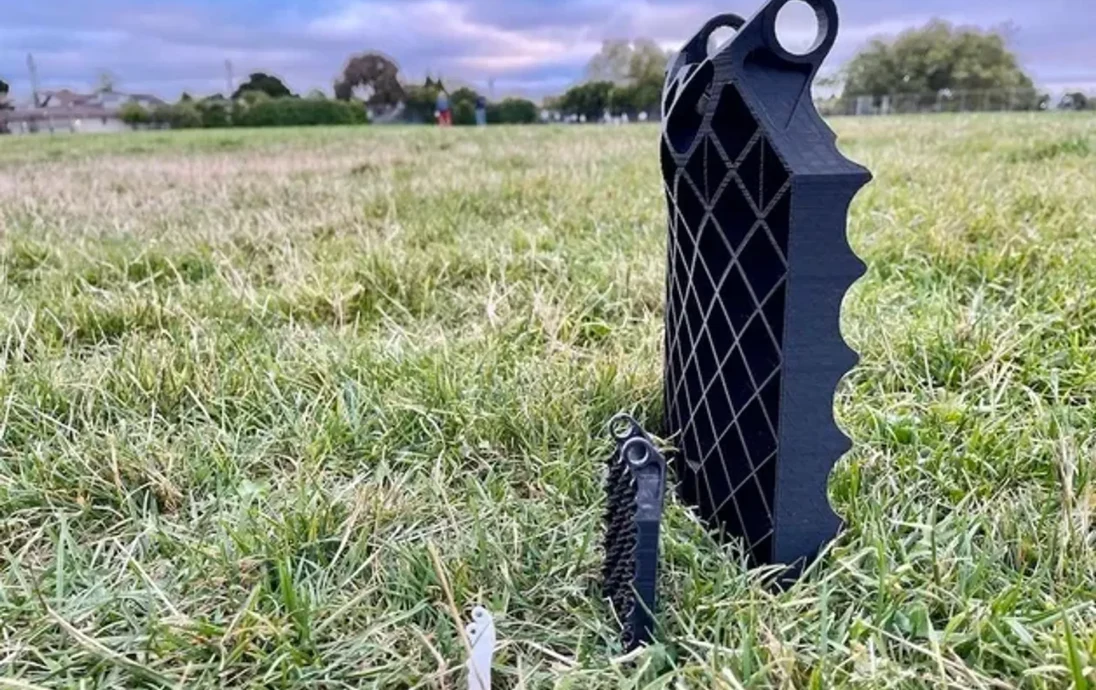

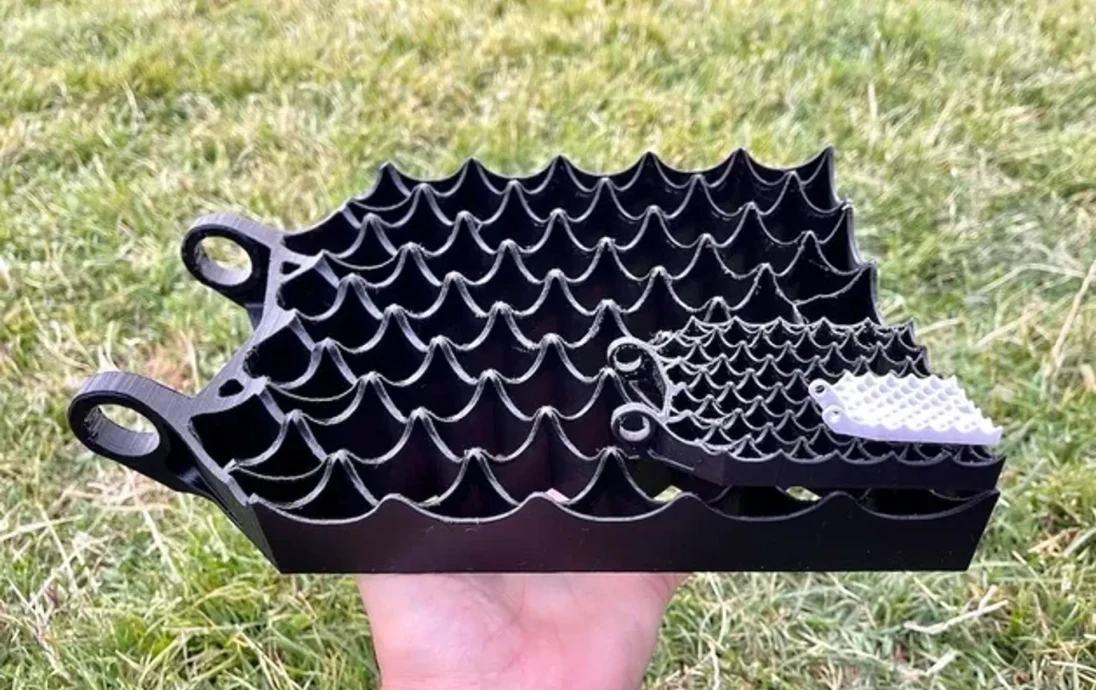

Распечатайте его так, как ориентирован STL, стоя дыбом. Печатает без подставок. Маленькие можно напечатать менее чем за час, на печать версии mymax у меня ушло 23 часа на моем Ender 5 в HTPLA + из Fusion Filaments с 1 периметром и заполнением 18%.

Настенное крепление

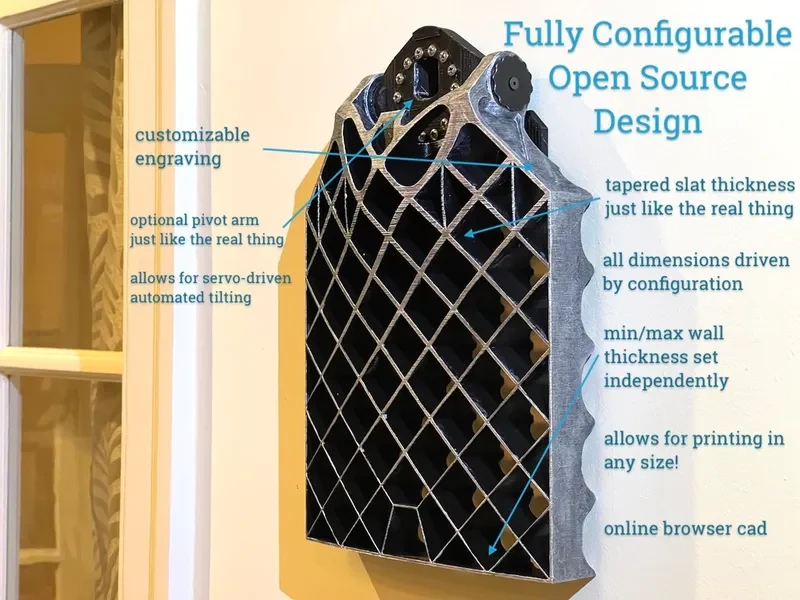

Вы также можете закрепить его на стене с помощью дополнительного поворотного кронштейна и сохранить историю космоса как искусство!

Рекомендуемое оборудование:

14 болтов из нержавеющей стали № 6-32 x 0,25 дюйма для декоративного кольца на поворотном рычаге. У него есть выемки для болтов с потайной головкой и плоской головкой, но мне понравился внешний вид болтов с полукруглой головкой. [пример на складе болтов]
2 черных болта с потайной головкой №6-32 x 1,0 дюйма для крепления концов оси наклона. Подойдет все, что от 0,75 до 1,5 дюйма. [пример на складе болтов]

Почему варварские отряды стреляют болтами? По умолчанию у них грубая резьба, поэтому они отлично подходят для печатных деталей, к тому же я мог найти их в местном хозяйственном магазине. Иначе метрика!

Я думаю, что оборудование M3 должно подойти в качестве замены. Напишите мне, если хотите, чтобы я это протестировал!

САПР-дизайн

Я разработал это, чтобы поделиться! Я рад предоставить полную оригинальную САПР… просто пришлите мне сообщение (в Discord/Telegram), пришлите обновления и фотографии! И предоставьте указание авторства (как того требует лицензия CC!)

Кто-то сообщил об этом дизайне и удалил его с Thingiverse, и потребовалось некоторое время, чтобы его восстановить… Так что я немного стесняюсь публиковать ссылку напрямую. Так что протяни руку и скажи привет! Мне очень приятно слышать ваше мнение.

Публикуйте свои достижения!

Пожалуйста, опубликуйте их! Действительно! Сфотографируйте на камеру телефона ваше оборудование SpaceX во всей его красе и покажите его! Кроме того, это действительно помогает представить этот дизайн миру.

Напишите мне в Discord/Telegram для
настройки
разные гравюры
разные идеи вариаций
любые вопросы: печать, дизайн, посадка и т. д.
чтобы похвастаться/порадоваться своему результату
скажи привет

Создавать вещи — это весело, но общаться с крутыми людьми и слушать об их приключениях — еще лучше. Я легко могу создать любой вариант/гравировку, напишите мне в discord/telegram и/или оставьте комментарий, и мы сделаем вашу идеальную версию. Я только прошу выложить мейк!

Если вам также нужен файл CAD или STEP, не проблема. Я уже помог куче замечательных людей! Отправьте мне пинг
