Часы с вечным календарем, напечатанные на 3D-принтере, версия. 2

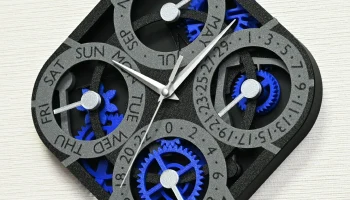

Часы с механизмом вечного календаря

Эти часы оснащены механизмом вечного календаря, который корректно работает с любой длиной месяца, включая февраль в високосные годы. Несмотря на ограниченный крутящий момент стандартного кварцевого механизма, простая, но гениальная механическая конструкция обеспечивает выполнение этой сложной функции.

По сравнению с версией 1 были внесены многочисленные улучшения. Приводная передача от часовой стрелки до главного кулачка теперь скрыта за передней п��нелью — не только из эстетических соображений, но и для минимизации зазора между стрелками часов и индексными метками.

Особенности:

Календарь перемещается автоматически, не требуя ручной настройки до марта 2100 года.
Он оснащен имеющимся в продаже кварцевым механизмом с батарейным питанием и работает в течение длительного времени без внешнего источника питания.
Календарь можно легко настроить, вращая стрелки часов вручную.
Плоская задняя поверхность позволяет часам аккуратно повесить их вплотную к стене.
Каркасная конструкция раскрывает внутренний механизм, что делает сборку простой и визуально привлекательной.
Головки винтов спереди не видны, что обеспечивает аккуратный внешний вид.
Все детали разработаны для удобной 3D-печати без необходимости использования опорных конструкций.
Визуально привлекательная отделка достигается с помощью 3D-печати из нескольких материалов.

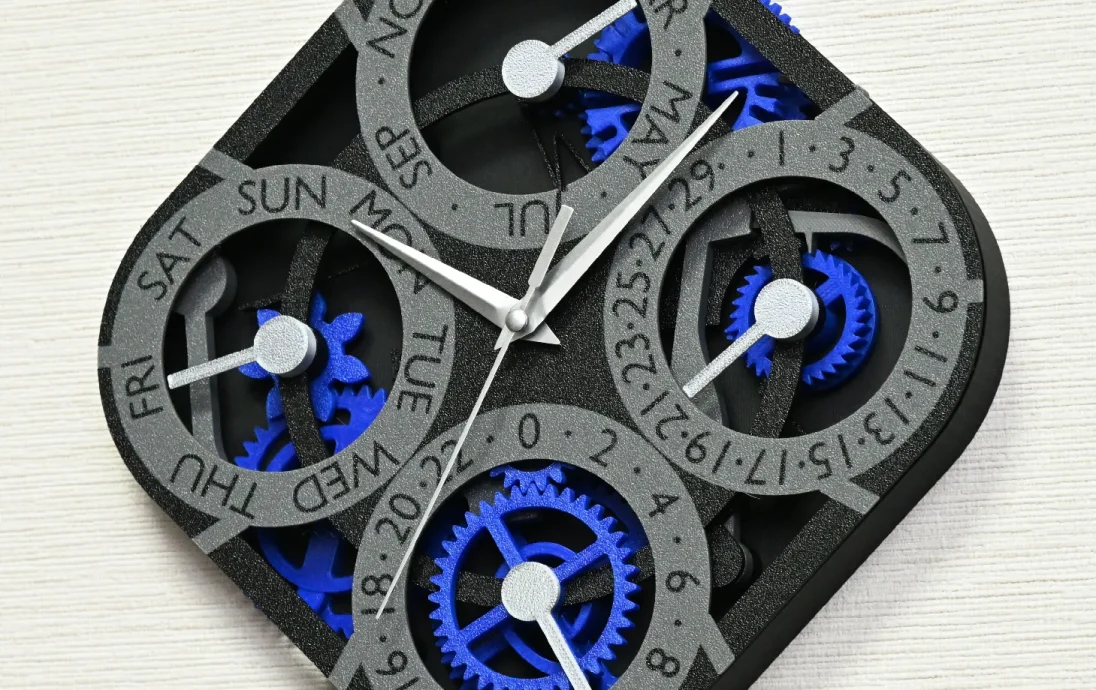

Стрелки дополнительного циферблата календаря (день, месяц, день недели и 24-часовой формат) выровнены по высоте с передней панелью, что предотвращает визуальное смещение при просмотре под углом.
Основные стрелки часов (часовая, минутная и секундная) также расположены близко к передней панели, и теперь можно использовать стандартные стрелки, прилагаемые к механизму.

22 апреля 2025 г.: добавлены модели для принтеров стандартного размера, такие как Prusa MK3S (рабочая пластина 210 x 210 мм) и минимальная версия (200 x 200 мм).

Если вы создадите эти часы, поделитесь здесь своей работой, чтобы подбодрить других!

Некоторые детали перенесены из версии 1, но процесс сборки совершенно другой. Поэтому выкладываю эту модель часов как самостоятельную вещь.

Принадлежности
Кварцевый механизм часов с батарейным питанием, который обычно продается в интернет-магазинах, таких как amazon.com. Я использовал этот. Длина часовой оси должна быть 12 мм или более.
Ассортимент саморезов диаметром 2 мм. Он также продается в интернет-магазинах, таких как Amazon или AliExpress. В этих часах используются относительно короткие саморезы.
Гайка М8 из стали.
Модификация движения
разберите механизм и укоротите резьбу с помощью ножовки. Идеальная длина резьбы (измеренная от верхней поверхности корпуса часов, а не от выступа вокруг резьбы) составляет около 4 мм, поскольку резьба для крепления механизма к циферблату обычно слишком длинная.
Выбрейте стержень часовой стрелки, чтобы сформировать две плоские стороны. Необходимо надежно зацепить шестерню с валом.
После сборки убедитесь, что механизм часов работает правильно.
Печать цветных деталей (лицевая панель)

Распечатайте лицевую панель, используя несколько цветов.

Если у вас есть система с несколькими материалами, такая как Prusa MMU или Bambu Lab AMS.

Загрузите четыре файла (face.stl, face-dial.stl, face-letter.stl, face-index.stl) как одну собранную модель.
Придайте разный цвет определенным частям.
Чтобы правильно выровнять все модели, не загружайте в слайсер каждую модель по отдельности. Выберите несколько файлов STL, затем загрузите их одновременно (или перетащите эти файлы на рабочую пластину). Все детали точно выровнены.
Слайсер, который может обрабатывать несколько материалов, будет иметь функцию, позволяющую придавать разный цвет каждой части (соответствующей файлу STL) собранной модели. Пример работы BambuStudio показан выше (такой же функцией обладает слайсер Prusa).

Если у вас нет системы с несколькими материалами

Загрузите три файла (face.stl, face-dial.stl, face-index.stl) как одну собранную модель. Не используйте face-letter.stl.
Меняйте нить во время печати. После печати двух или трех слоев приостановите работу принтера, замените нить на другой цвет и возобновите печать.
Распечатать другие детали
Распечатайте детали с предоставленной позой. Никакой поддерживающей структуры не требуется.
