Прочный футляр для SD-карты

Источник:

www.printables.com

Изменить: добавлен новый верх, который лучше подходит при использовании уплотнительного кольца.

Вдохновение от
https://www.thingiverse.com/thing:1678678
https://www.thingiverse.com/thing:1322805
https://www.thingiverse.com/thing:1619362

Это очень хорошие чехлы для SD-карт, но мне, как подводному фотографу и фотографу дикой природы, нужен был прочный и устойчивый к атмосферным воздействиям футляр, способный выдержать брызги в соленой воде, сильный дождь и пыль, снег и т. д., поэтому, вдохно��ленный этими stl-картами, я разработал новый футляр для SD-карт со следующими характеристиками:

Более толстые стены
Более толстый верх и низ
Канавка для уплотнительного кольца (подходит для уплотнительного кольца 40x3,5 мм)

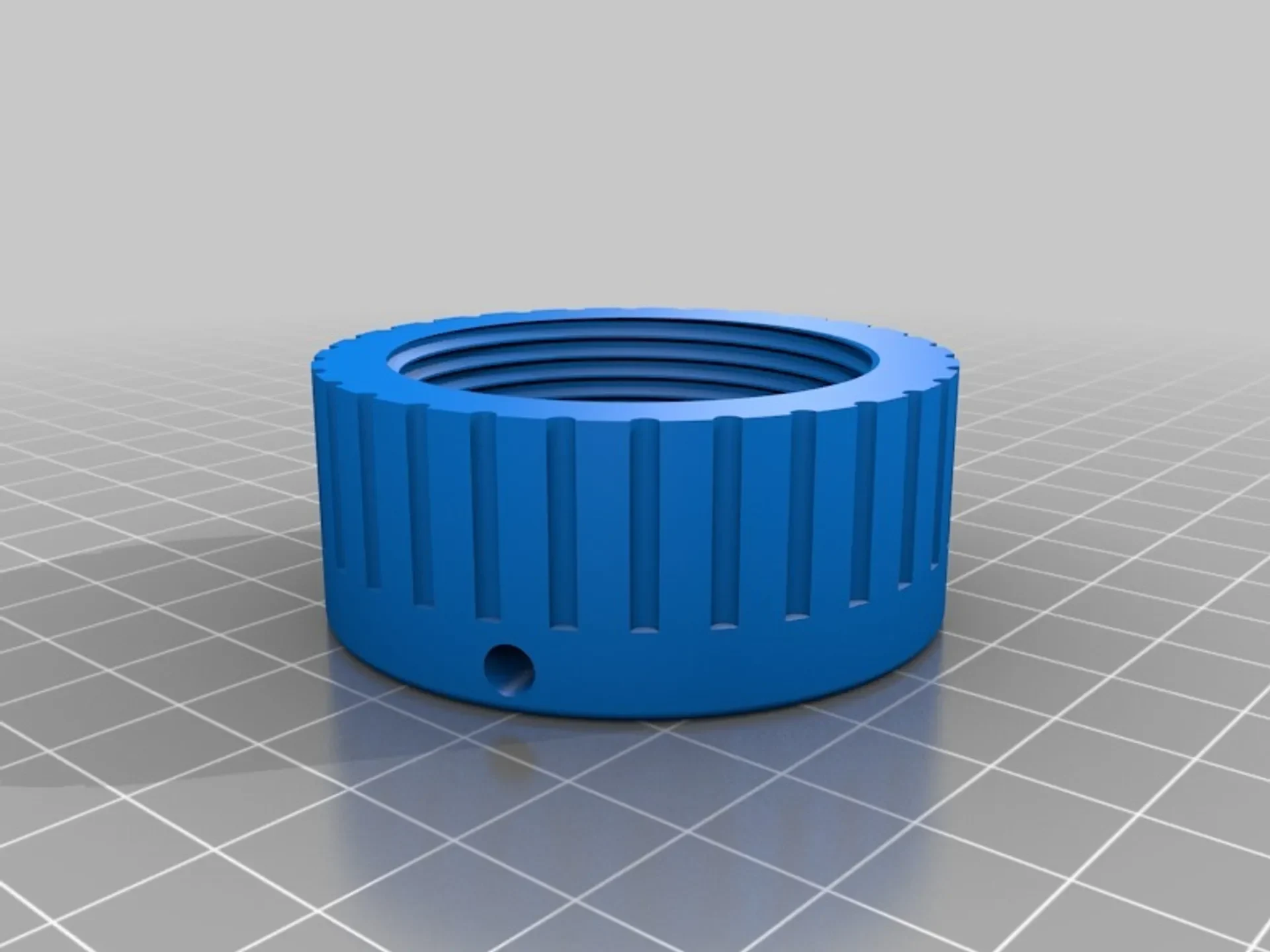

Отверстие в верхней части для крепления нейлоновой веревки для крепления карабина или чего-то еще, чтобы я мог прикрепить футляр к своему телу или сумке для фотоаппарата.

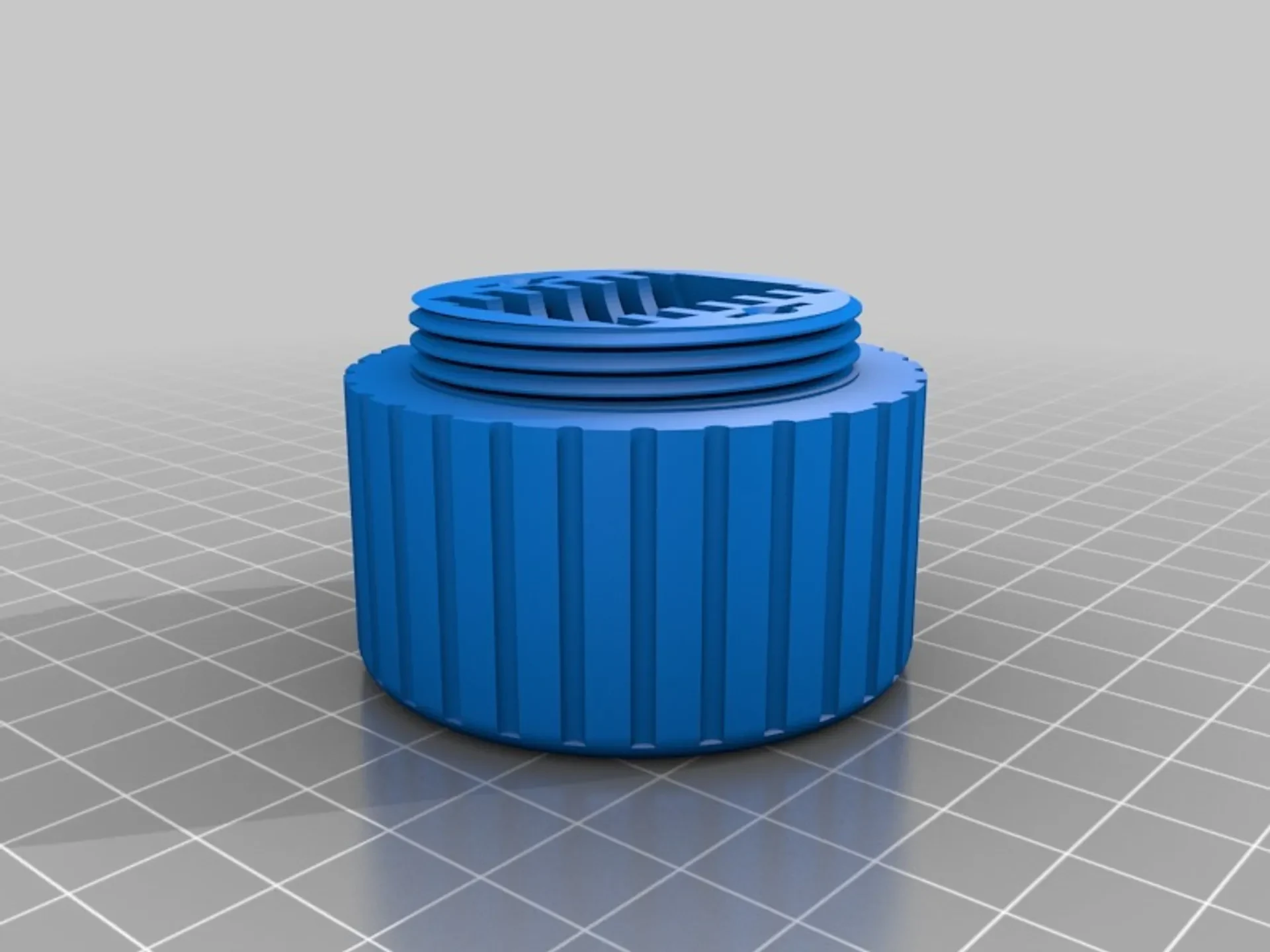

слоты для 6 SD-карт и 2 карт Micro SD

Место в верхней части для прокладки из пенопласта. Для обеспечения максимальной прочности печатайте верхнюю часть с разрешением 0,1 мм, а нижнюю — с разрешением 0,1 мм или в виде двойной печати, при которой отпечаток печатается на расстоянии 0,2 мм до заправки резьбы и 0,1 мм от начала заправки резьбы и вверх. Используйте 50% сотовое заполнение для нижних частей основания и верха и 100% заполнение для резьбовых частей основания. Чтобы сделать его прочным, важно использовать подходящий тип пластика, я предпочитаю PETG или PC (у меня также был хороший результат при печати на Colorfabb XT-CF20 [требуется закаленное сопло]). И распечатайте примерно 6 контурных ракушек, 6 нижних и верхних слоев.

Чтобы повысить прочность, вы можете выполнить постобработку, во время которой распылите на детали аэрозольный наполнитель для пластика (например, Steel Plastic Spray), дайте ему высохнуть, отшлифуйте его наждачной бум��гой с полумелким зерном (например, зернистостью 180) и повторите процесс еще 1 или 2 раза, это склеивает линии сборки вместе и заполняет любые отверстия или трещины в корпусе, а затем наносите аэрозольную краску желаемого цвета.

Если вы печатаете эту деталь из пластика, который сжимается/деформируется при охлаждении, или если допуск вашего принтера не настроен, слоты SD/micro SD могут быть слишком тесными. В этом случае не используйте футляр, измените его масштаб в соответствии с вашим принтером и типом пластика, которым вы печатаете. Карты SD/micro SD должны легко вставляться и извлекаться из слота. Если усадка слишком велика, карты могут застрять, а в худшем случае микро SD может сломаться пополам. Допуски в этой модели у меня подходят для печати с помощью PETG, PC и Colorfabb XT-CF20 на стандартном оригинальном Prusa I3 mk2S.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1

Заполнение:
