Пистолетная пила

Резюме:

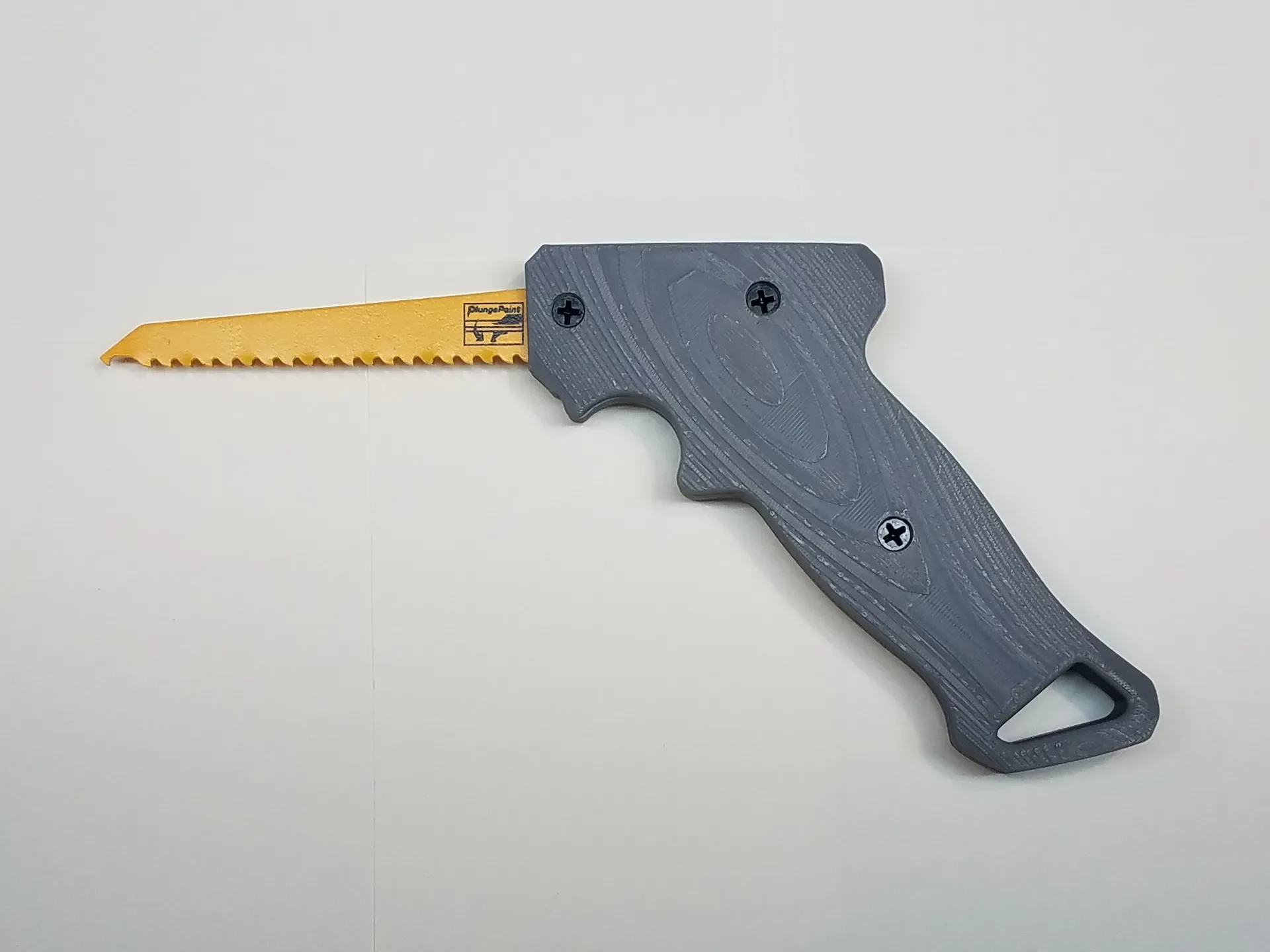

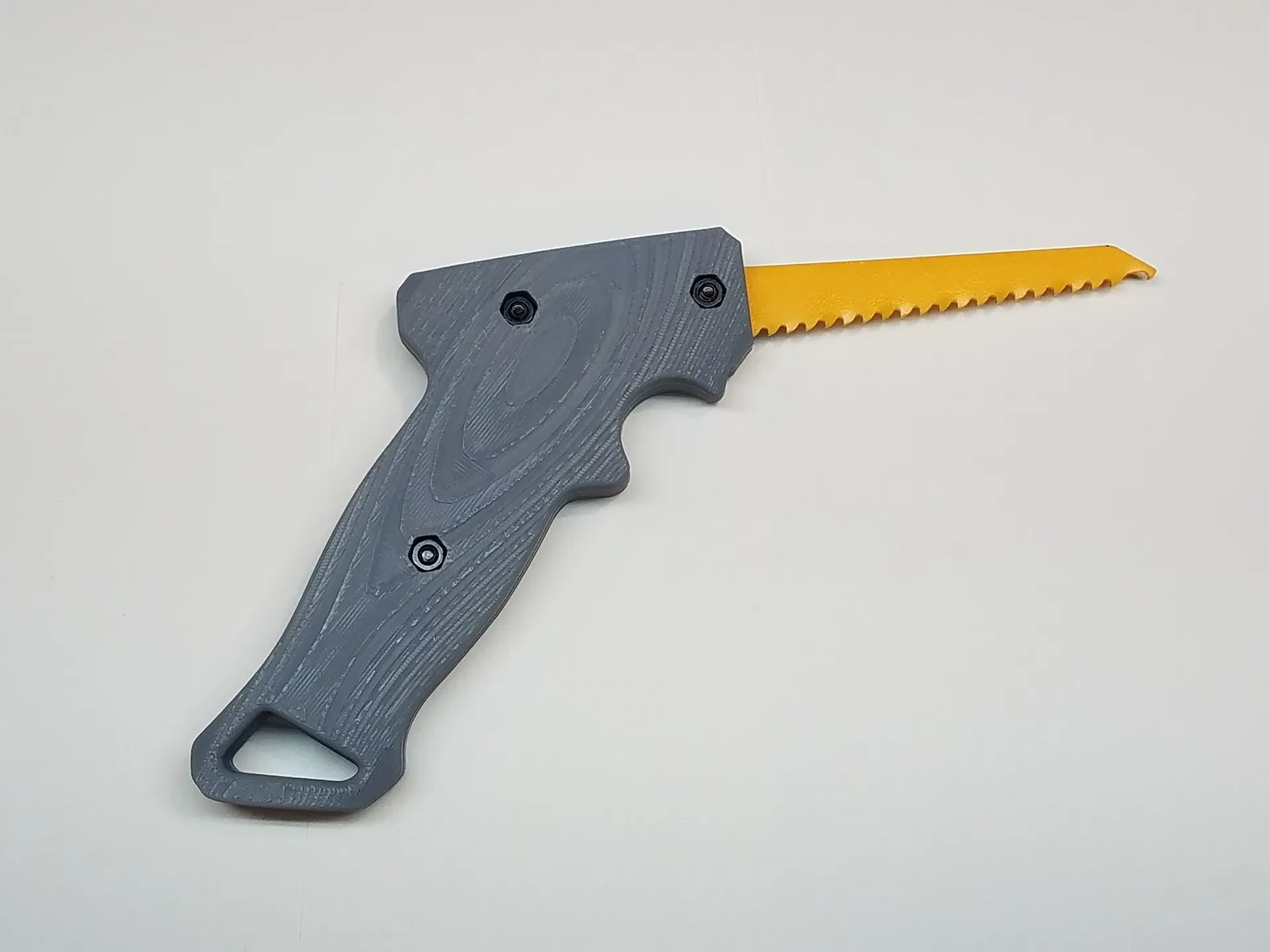

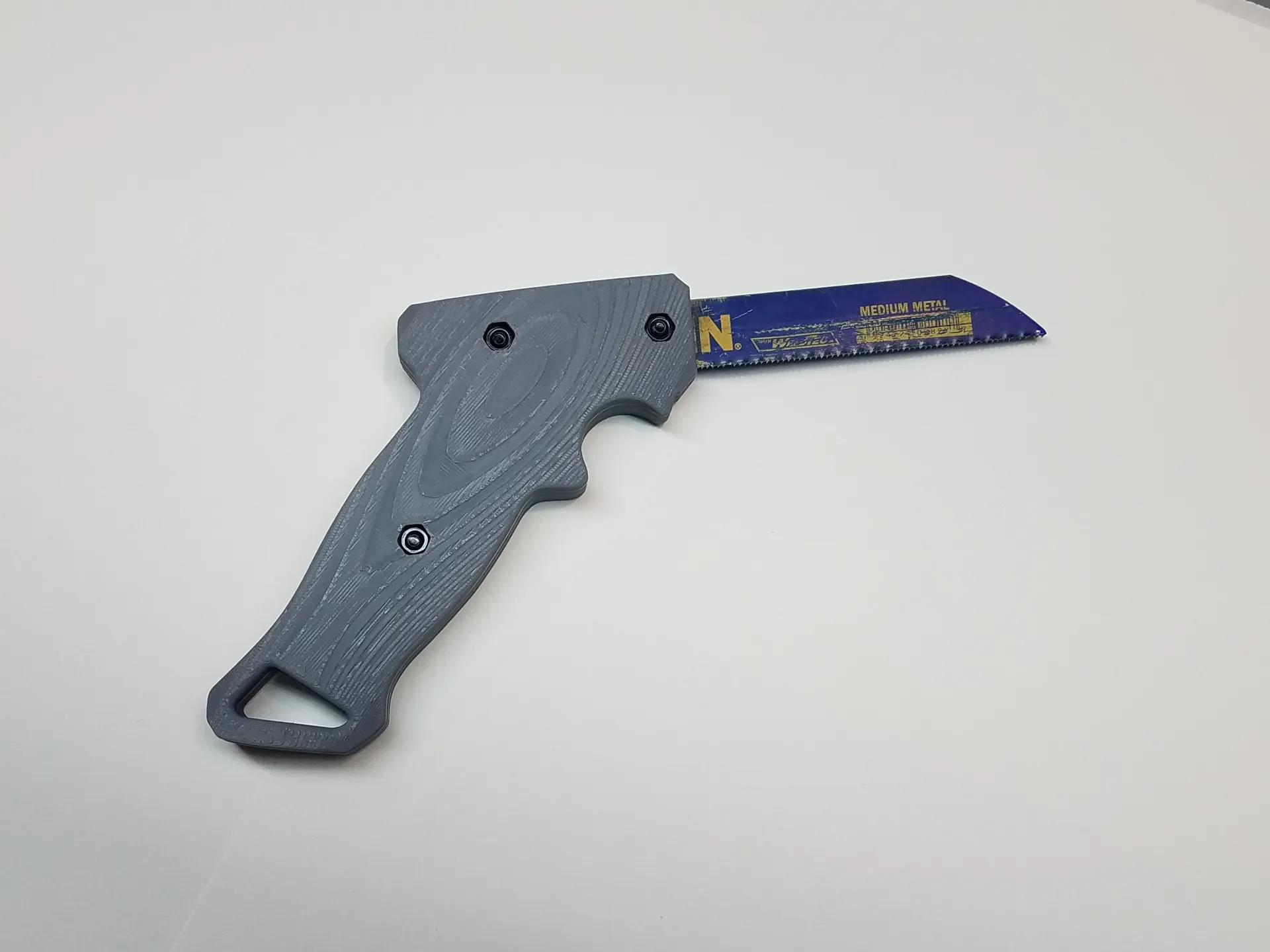

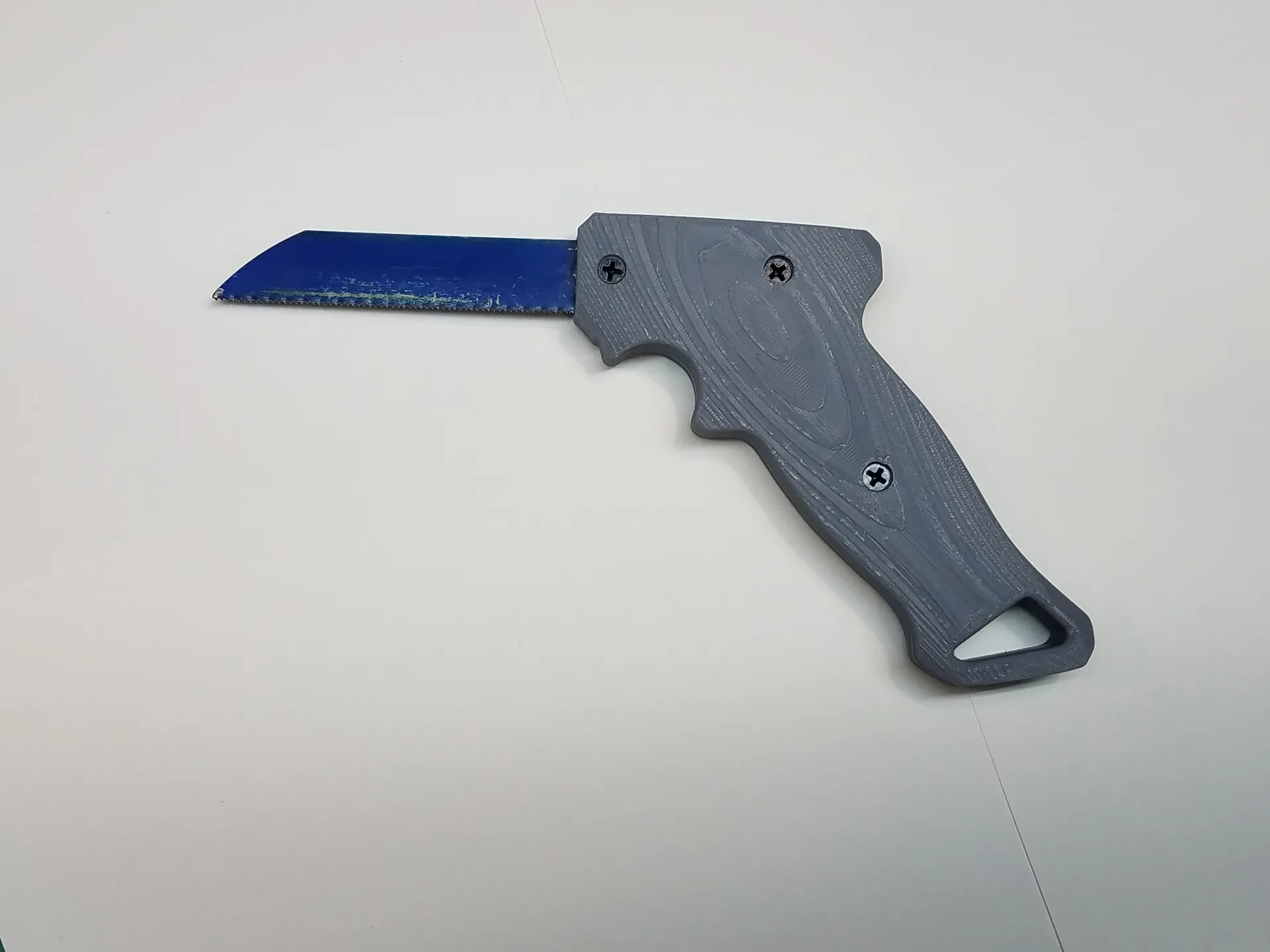

Эргономичная ручка из четырех частей позволяет надежно и безопасно удерживать возвратно-поступательные лезвия (Sawzall). Используются три крепежных винта и гайки M4x16.

Примечание по оборудованию:

Перед печатью обязательно выберите «Левую ручку» для вашего оборудования. Один из них — зенковка (C-Sink) для крепежного винта с плоской головкой. Другая ручка представляет собой цековку (C-Bore) для винтов с полукруглой головкой и шестигранной головкой.

Настройки печати:

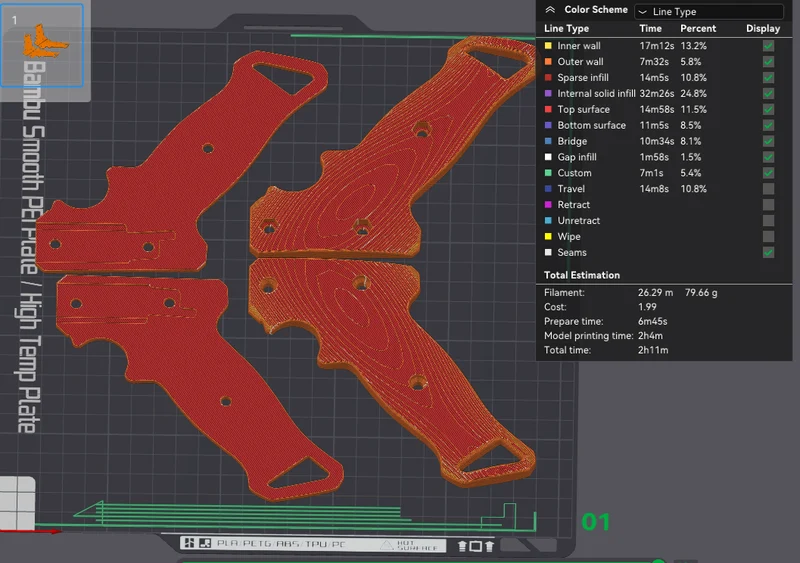

PLA, гладкая пластина, сопло 0,4, высота слоя 0,2, стенки Арахны, 4 настенных петли, 4 верхних корпуса, 4 нижних корпуса, 20% заполнение сетки, опоры не требуются. Не стесняйтесь делать паузу при печати ручки, чтобы изменить цвет контура.

Указания по сборке:

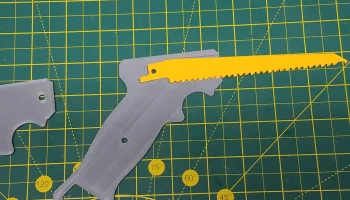

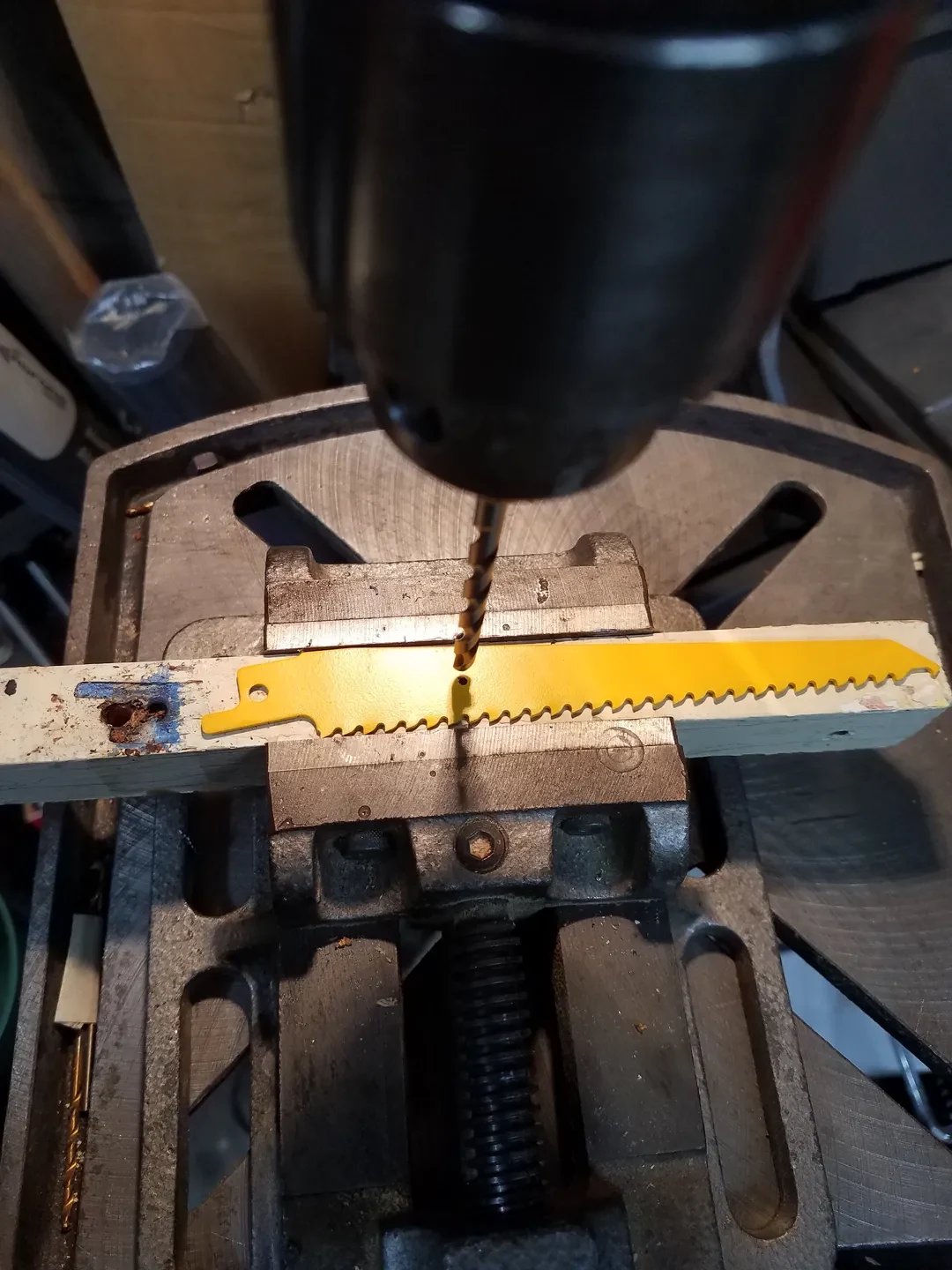

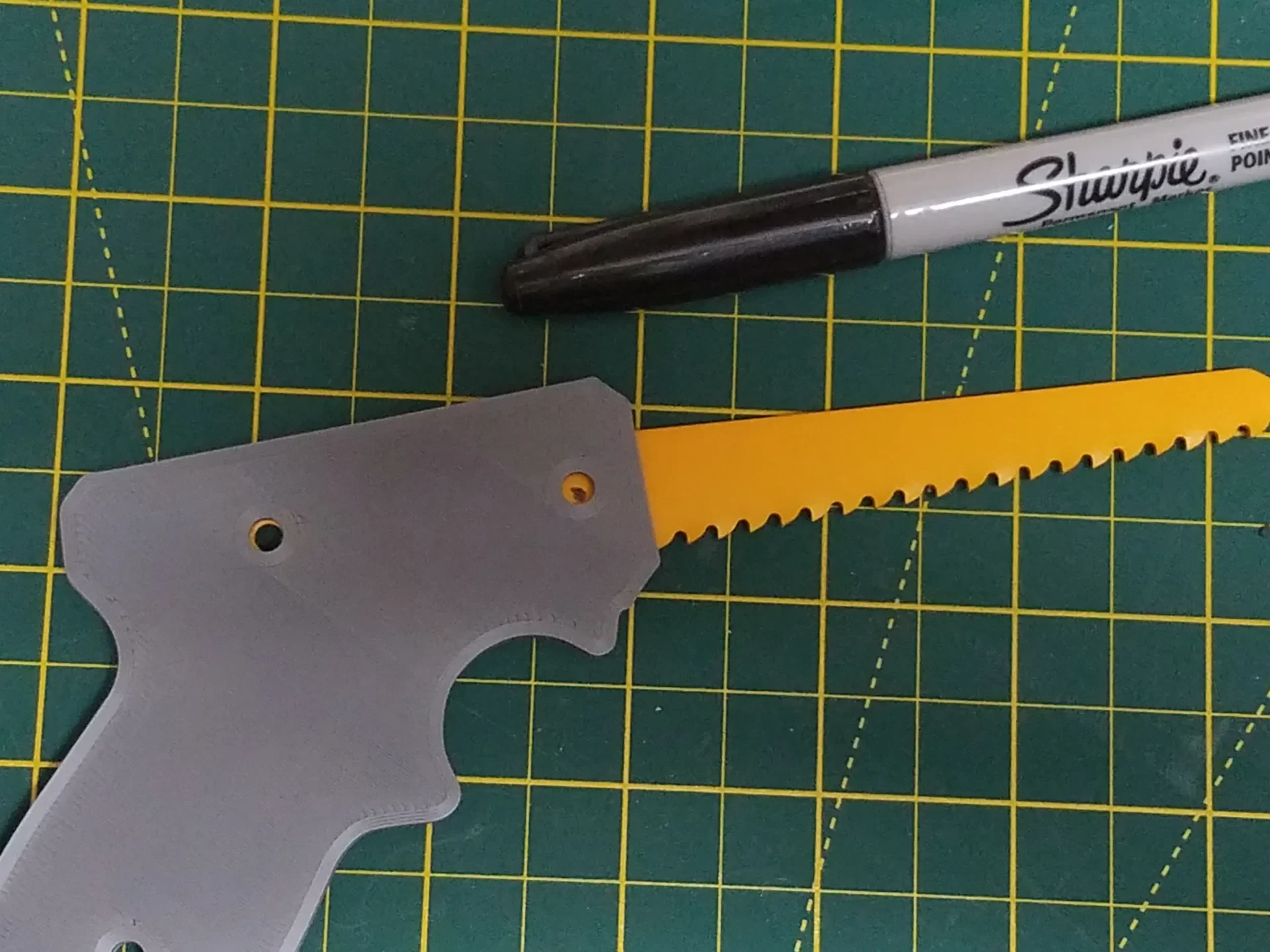

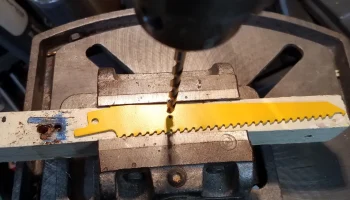

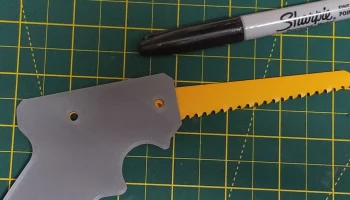

После печати используйте внутренние втулки, чтобы отметить центр отверстия, которое нужно просверлить в лезвии сабельной пилы. Я использовал шулер, а затем перфоратор, чтобы создать углубление. Используйте сверло 3/16 дюйма (4,5-5 мм), чтобы увеличить отверстие, которое уже есть в лезвии, и создайте новое отверстие, совмещенное с отверстием на межлезвийном держателе.

Сверло должно быть покрыто титаном HHS, кобальтом или карбидом, поскольку лезвия изготовлены из закаленной стали. Сверление закаленной стали также следует выполнять на низких оборотах и скорости подачи, также настоятельно рекомендуется использовать смазку. Обязательно спилите все заусенцы, образовавшиеся в результате сверления.

После сверления поместите лезвие между двумя внутренними втулками и убедитесь, что отверстия совмещены. Используйте три крепежных винта и гайки M4x16, чтобы сложить все детали вместе.

Удачной печати и приятного распиливания! Пожалуйста, загрузите марку и оцените модель и профиль печати.

Ручка пилы другого стиля:

Есть ссылка на рукоятку полотна для сабельной пилы другого типа, которую я создал, в которой используется тот же рисунок отверстий, если вы сверлите отверстия в лезвиях:

https://www.printables.com/model/817223-reciprocating-saw-blade-handle-sawzall-blade-handl

Не хотите сверлить дырки в лезвии? Попробуйте эту ручку пилы:

https://www.printables.com/model/854141-ergo-saw-with-finger-hole#preview
