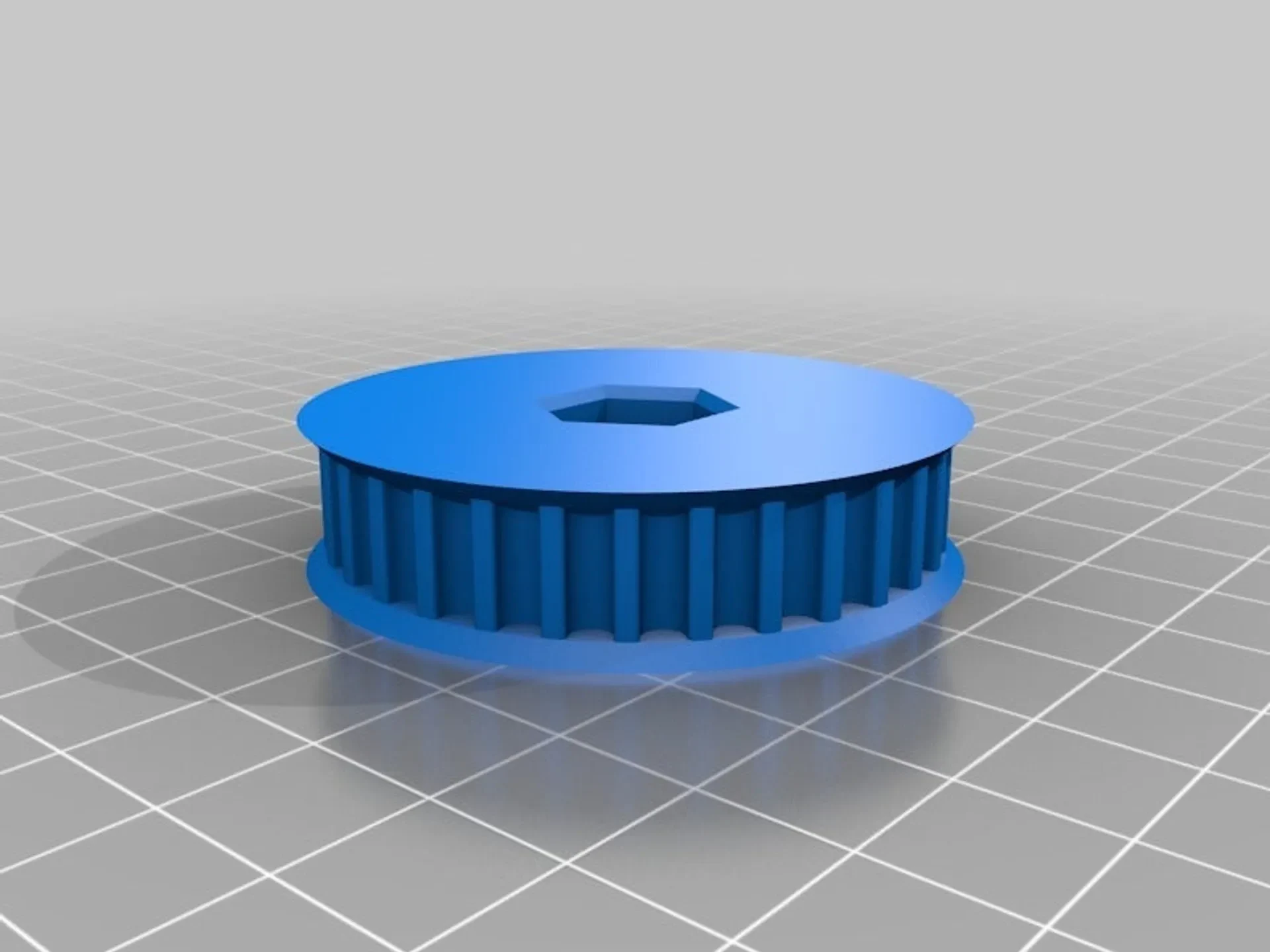

Генератор шкива с опорой для шестигранных отверстий и отв..

Основанная на библиотеке параметрических шкивов, которая, в свою очередь, была основана на параметрическом шкиве, эта настройка старого генератора шкивов добавляет поддержку шестиугольных отверстий с фаской и массива круглых отверстий в шаблоне (обычно для ступиц). На создание этого предмета вдохновила коллекция шкивов GT2, ориентированная на FRC.

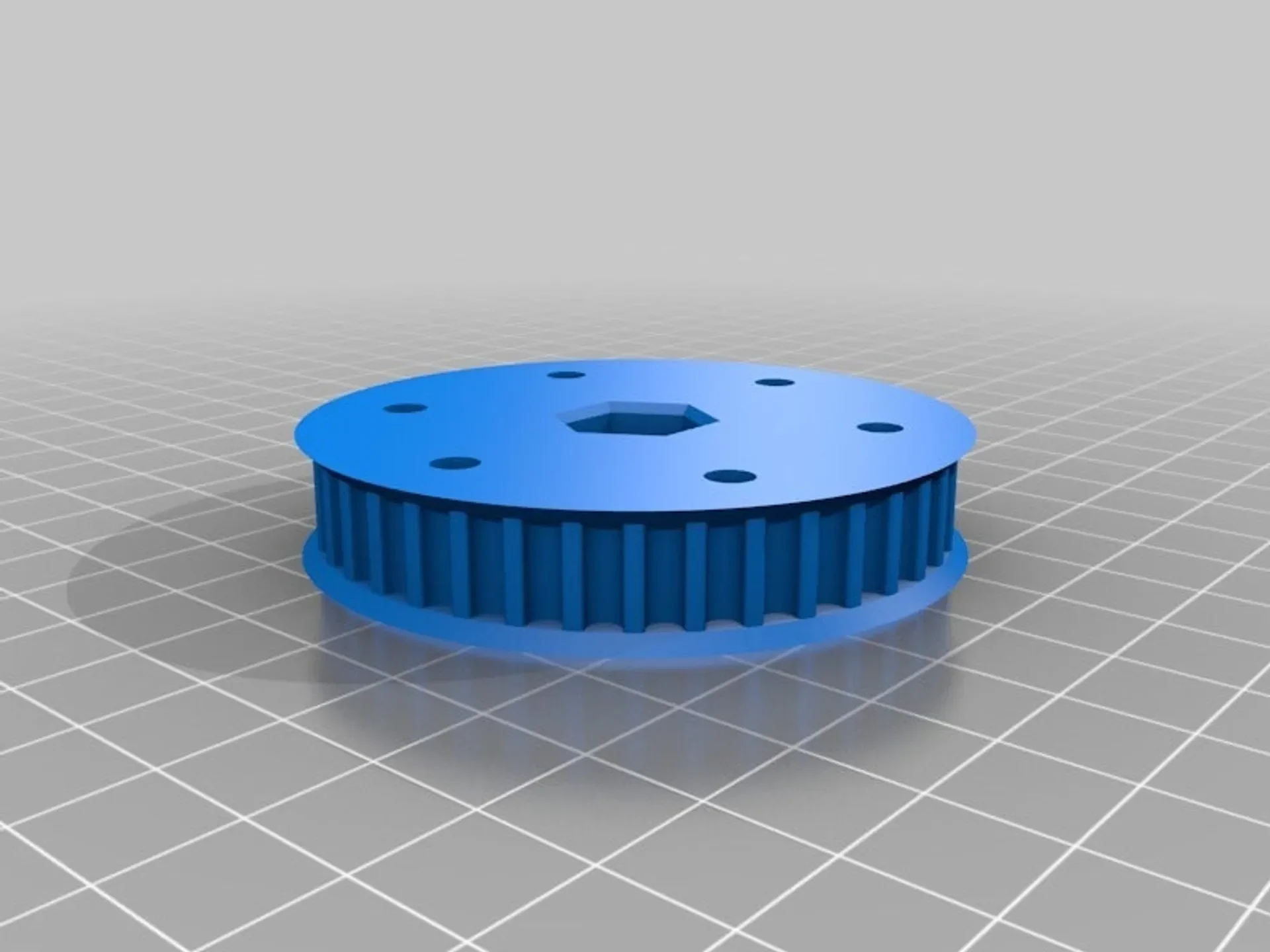

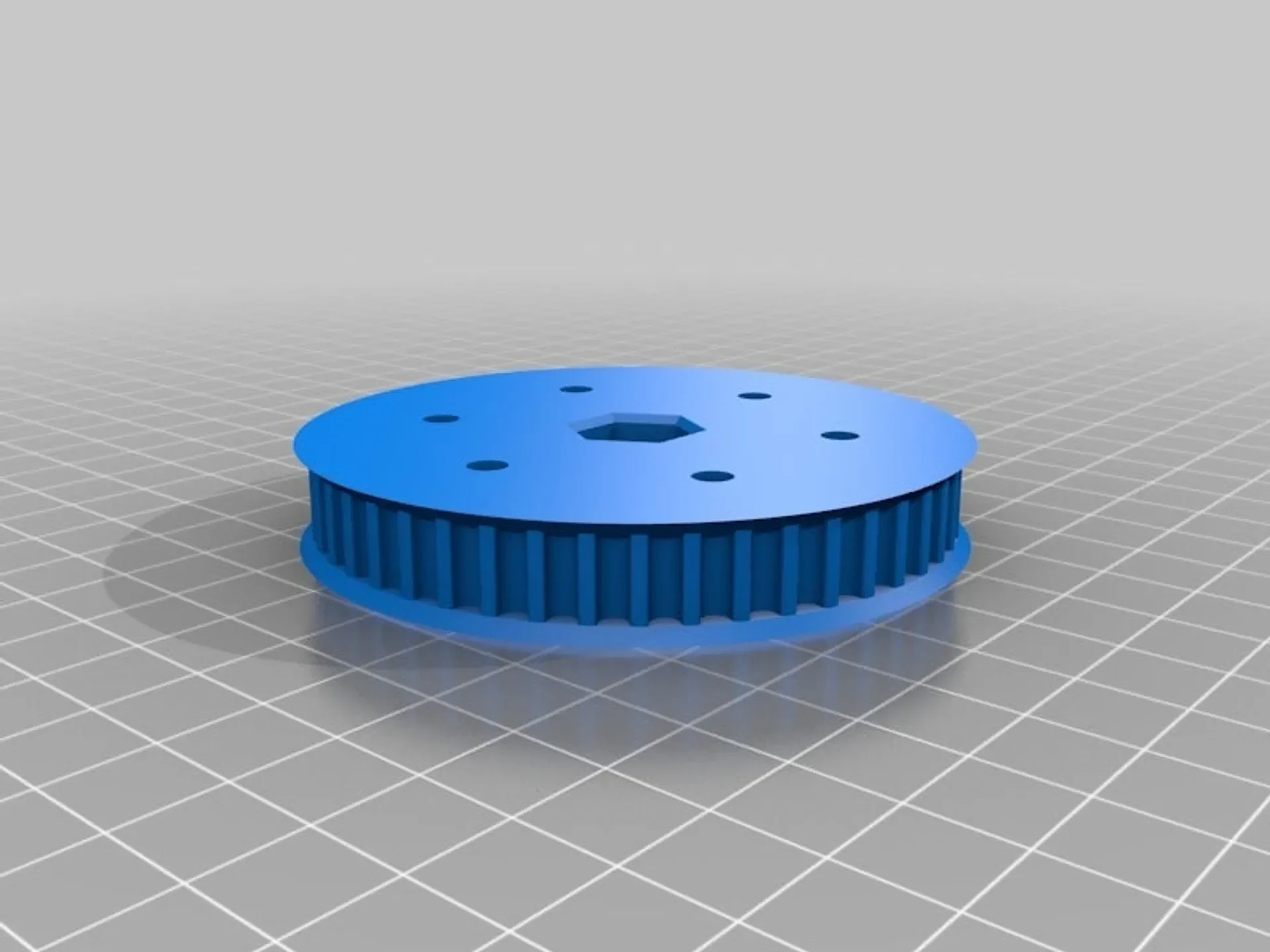

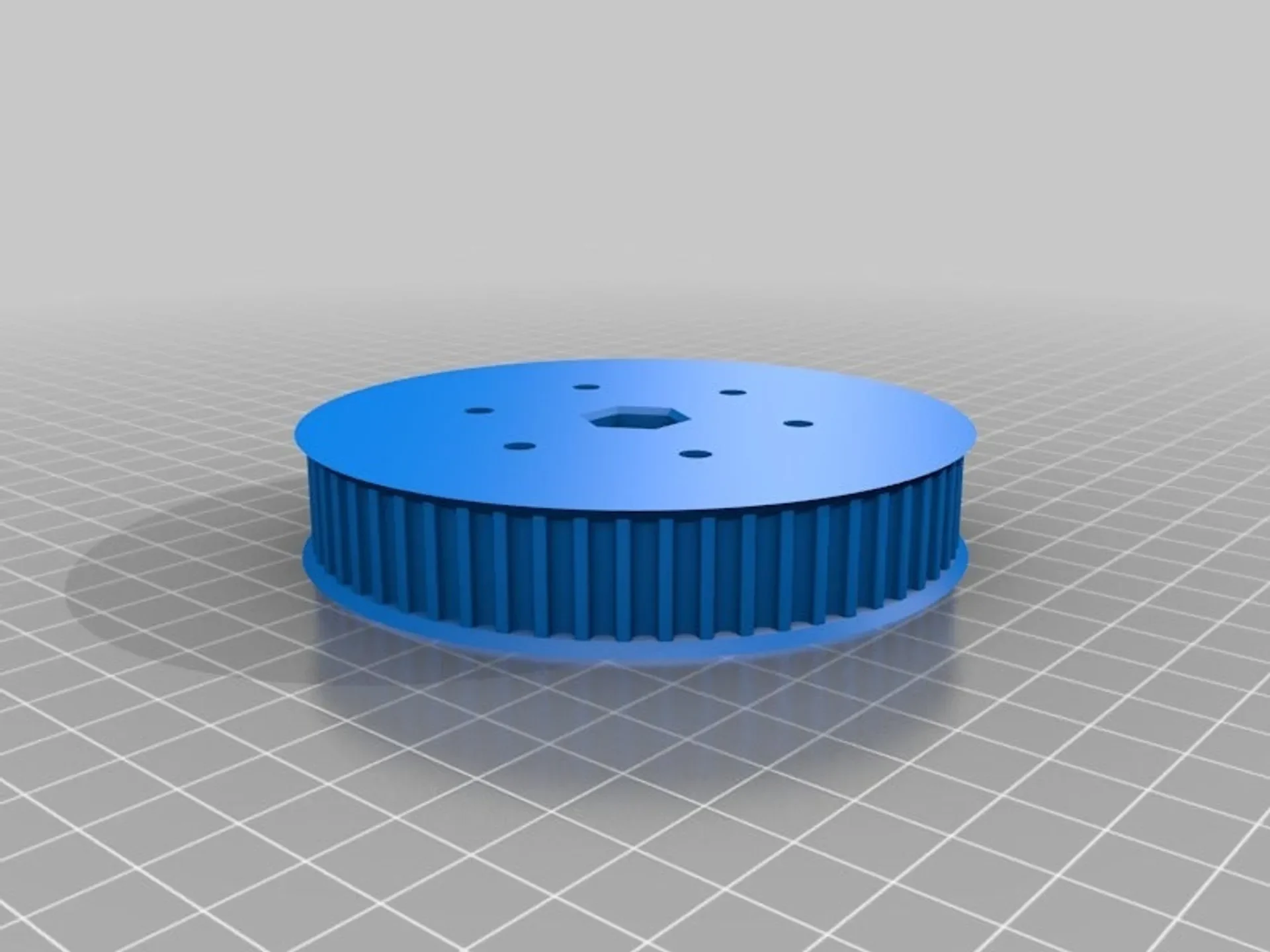

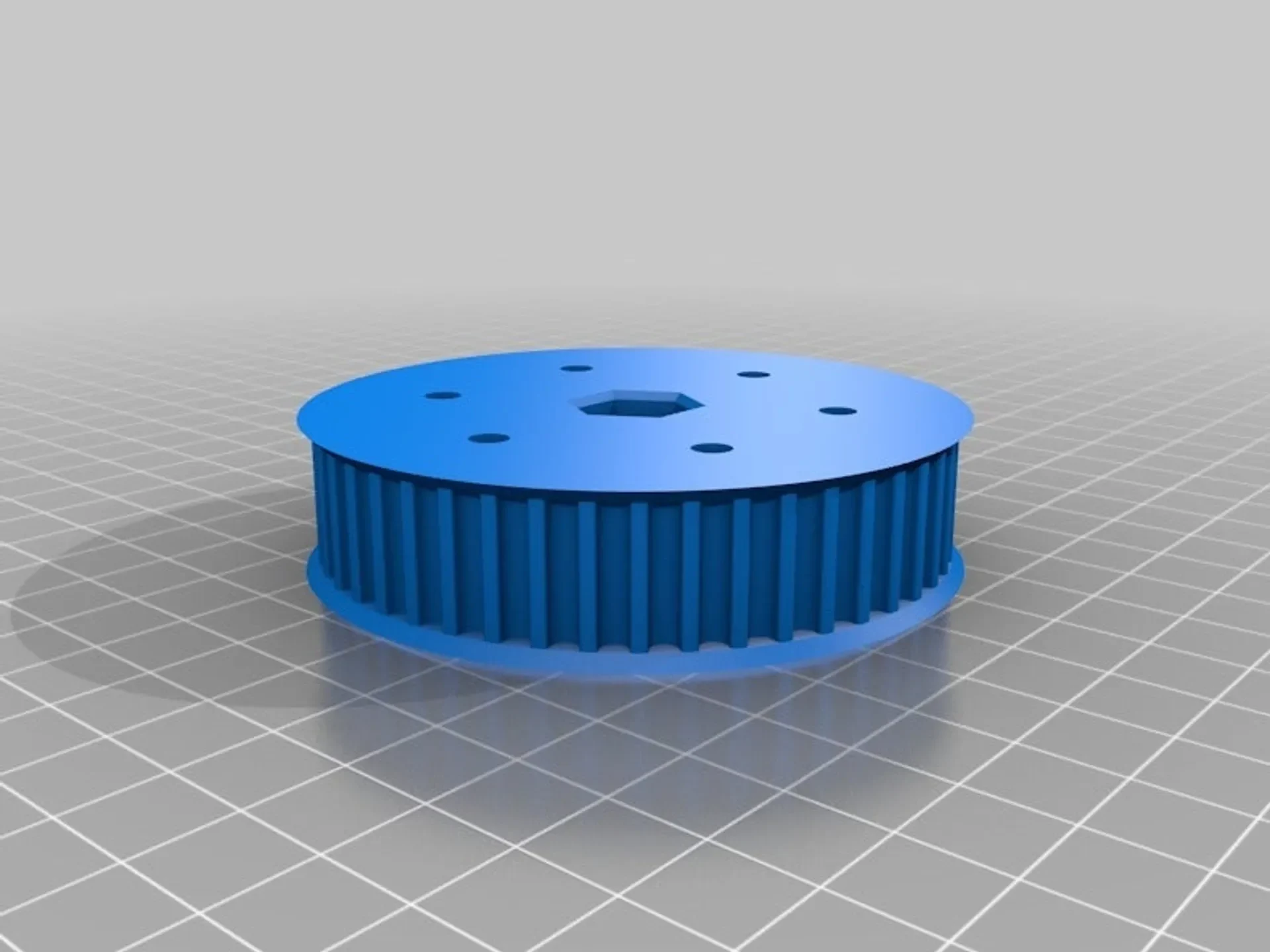

Конфигурация по умолчанию скрывает обычное встроенное крепление на основе гайки в пользу только шестигранного отверстия. Размер шестигранного отверстия соответствует размеру шестигранного стержня 1/2 дюйма, а расположение отверстий ступицы соответствует схеме системы Vex VersaHub. Это делает шкив хорошо подходящим для использования в ПЕРВЫХ соревнованиях по робототехнике (FRC).

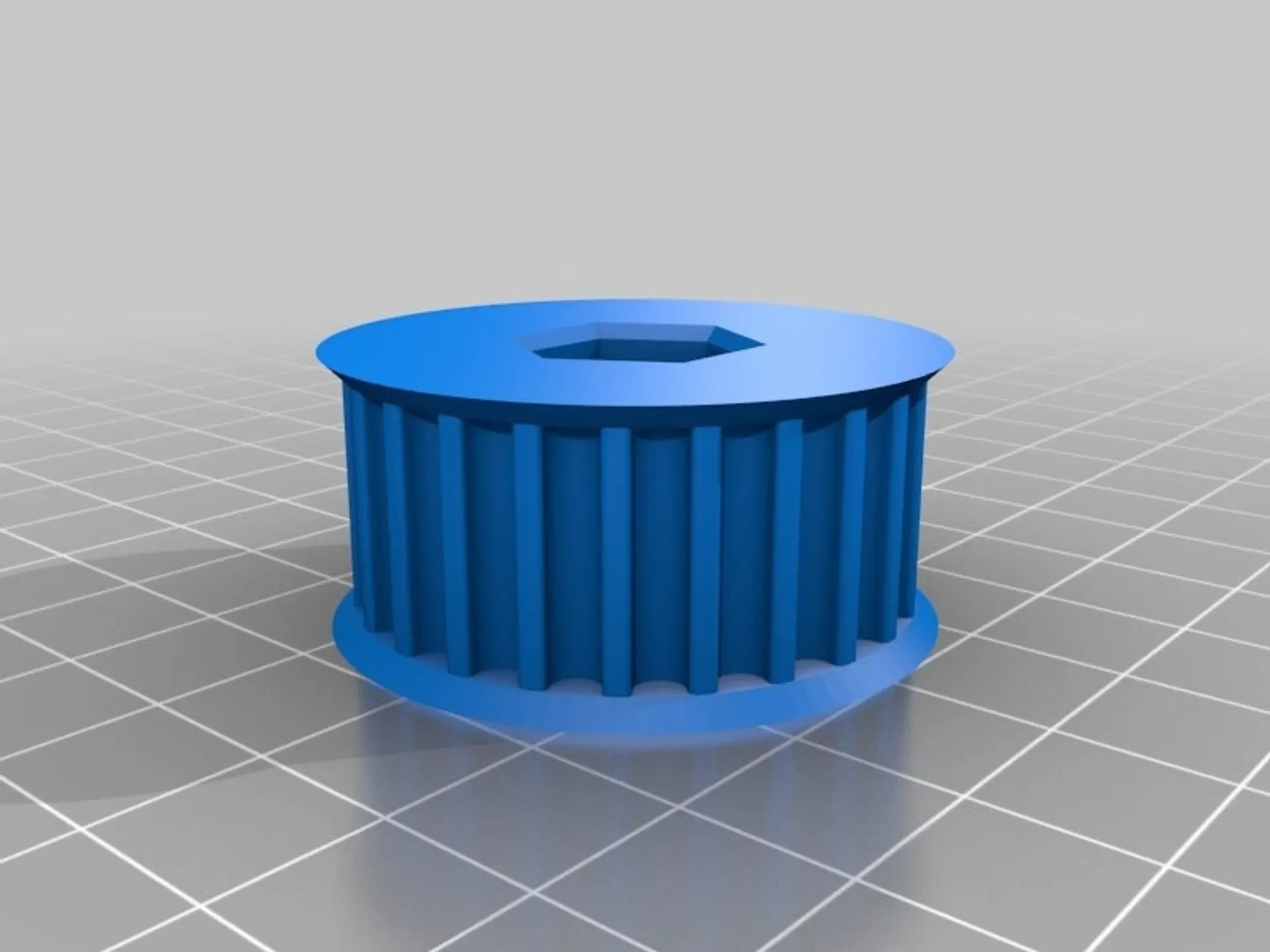

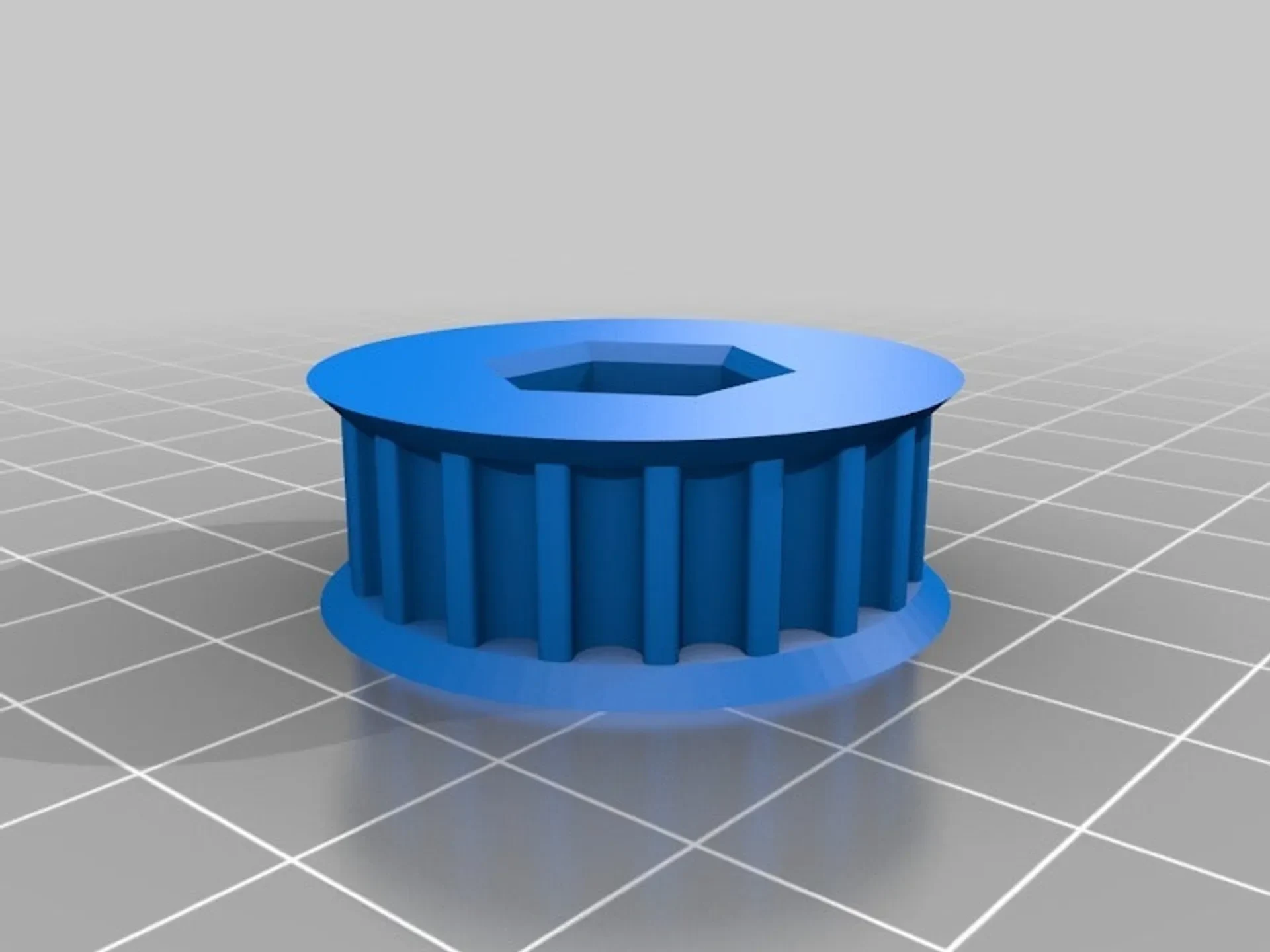

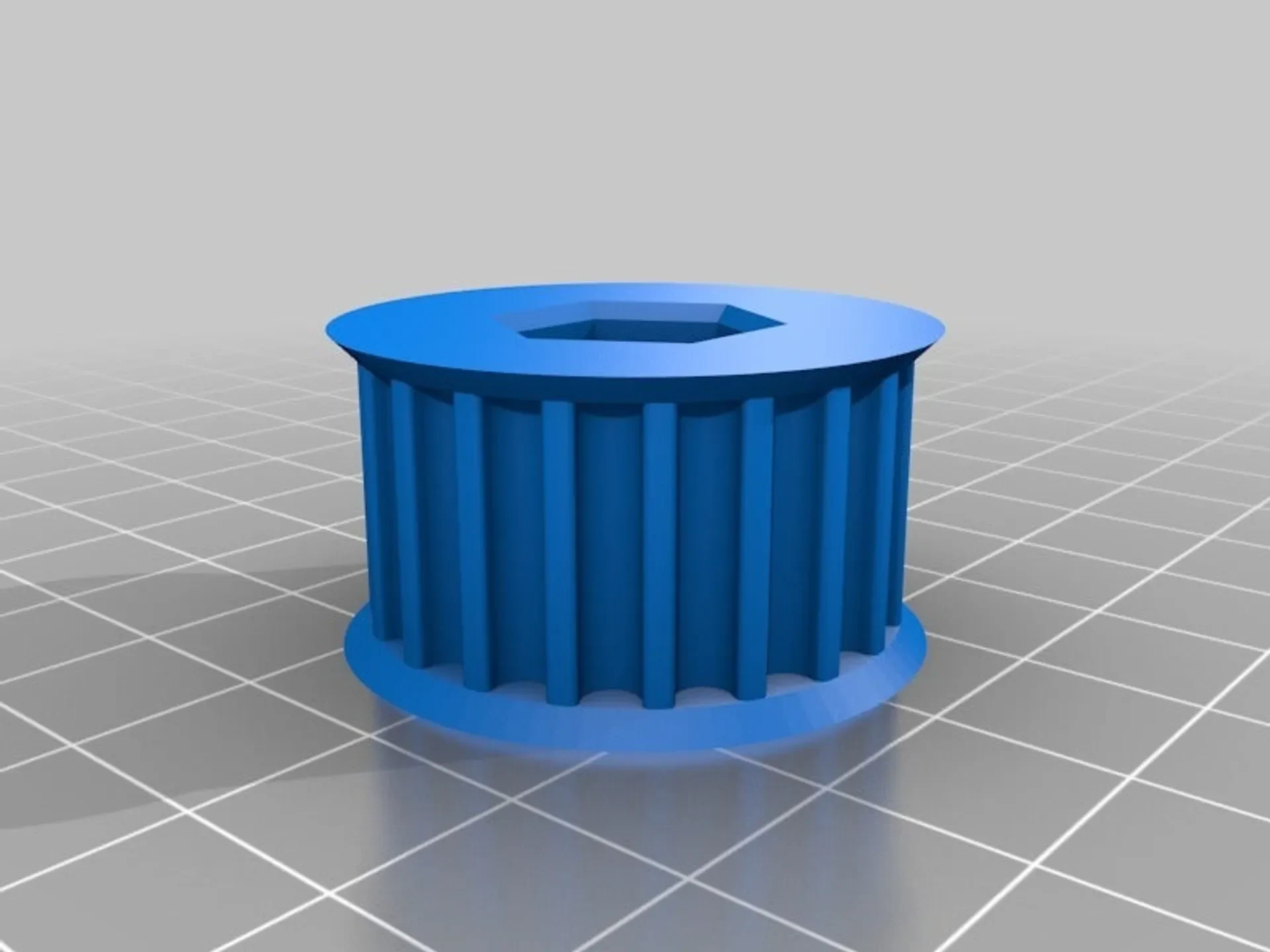

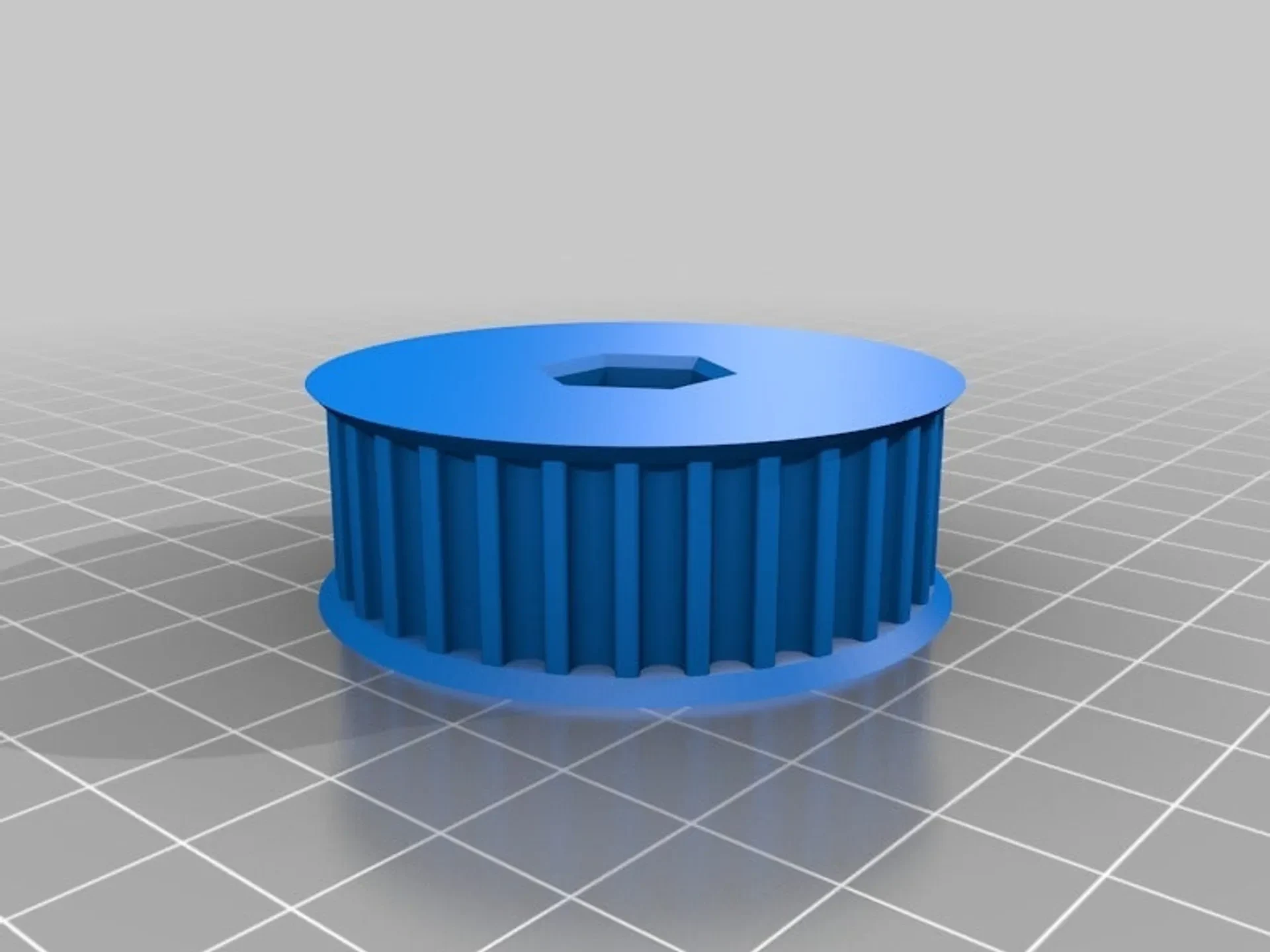

Сгенерированные шкивы представляют собой коллекцию, готовую к использованию с ремнями HTD с шагом 5 мм и шириной 9 мм или 15 мм. Последний вариант обычно используется в стандартной трансмиссии роботов FRC, поэтому команды FRC, скорее всего, будут иметь такие ремни под рукой. В сочетании с шестигранными стержнями 1/2 дюйма — и вы в деле. Удерживайте на месте шестигранными кольцами вала (обычно используемыми металлическими или напечатанными на 3D-принтере).
