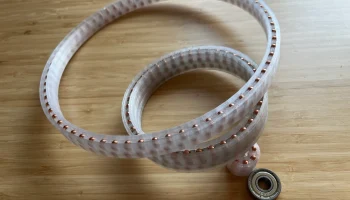

Подшипники 200 мм ---> 608Z (параметрические, ультратонки..
Пробовал свои силы в создании робота-собаки, и мне нужен был тонкий подшипник для моего циклоидального привода, но я не хотел тратить деньги только на подшипники. Поэтому я решил спроектировать такое, которое можно было бы использовать со стандартными стальными шарами диаметром 4,5 мм.
Настройки печати
Бренд принтера:
Пруса
Принтер:
МК i3+
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.28 (подойдет любое разрешение)
Заполнение:
25
Нить: eSun PLA+ (PLA PRO)
Настройки слайсера: мне больше повезло с более плавным вращением, когда я установил ��лучайное положение шва, чтобы избежать небольших неровностей в месте шва.
Примечания

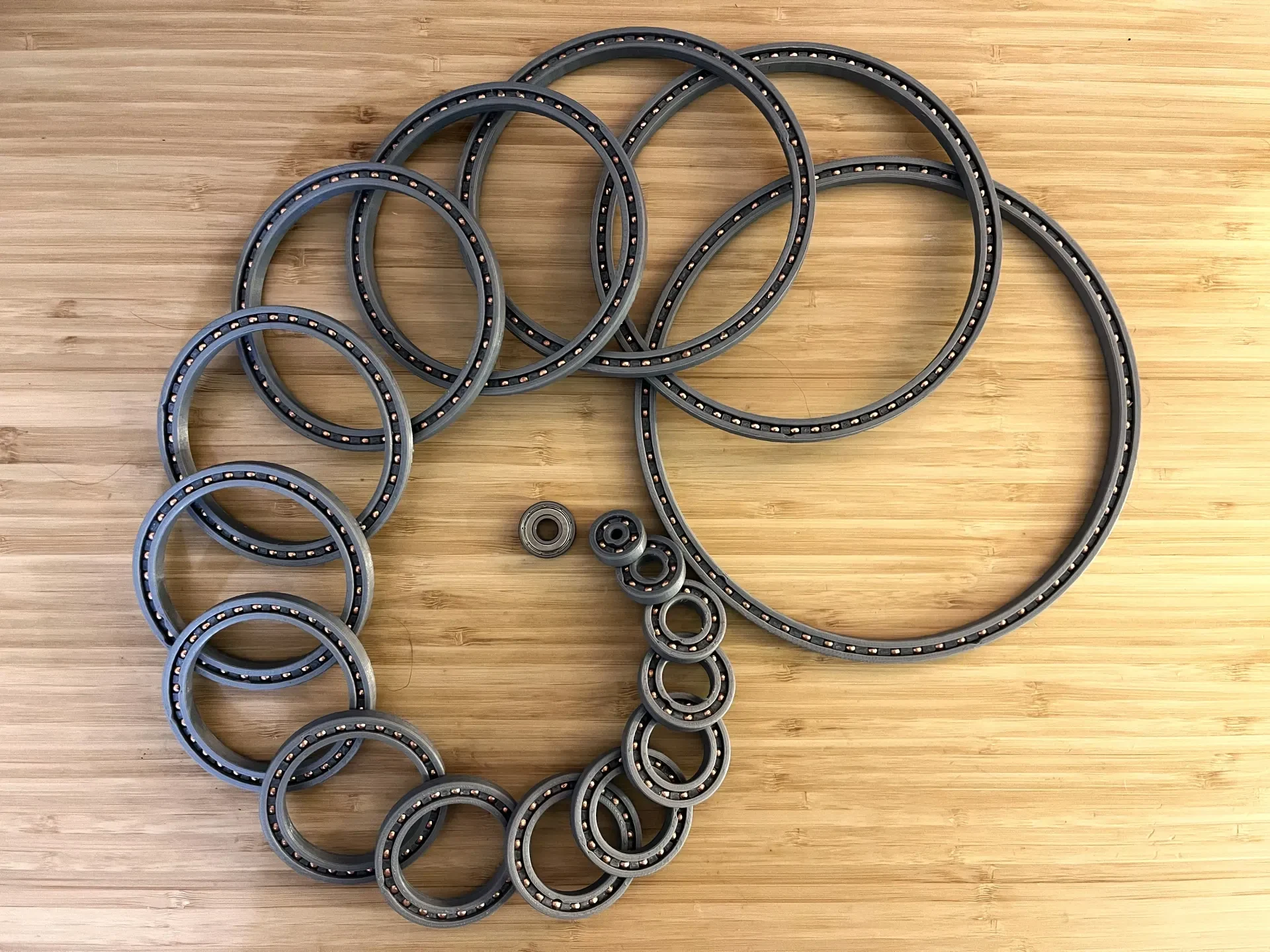

Вот размеры, для которых я уже создал файлы STL и STEP: {ID=Внутренний диаметр (мм)}
ID: 5, 8 (608Z), 10,15,20,25,30,35,40,50,60,70,80,90,100,120,140,160,180 в миллиметрах.

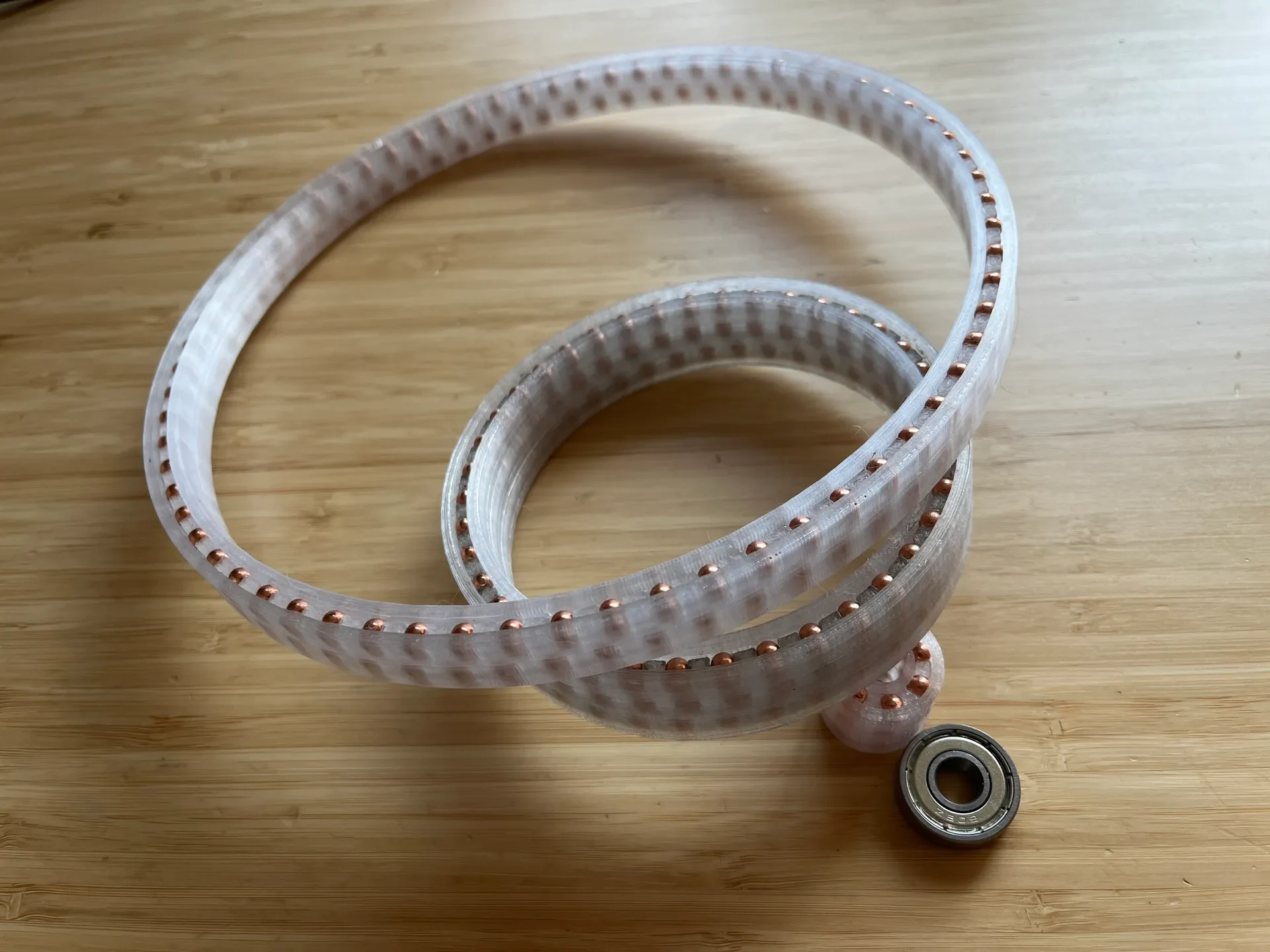

Есть также два других файла ID90, которые имеют двух- и трехслойную толщину. Если вы хотите сделать какой-либо из этих файлов многослойным, просто возьмите STL, импортируйте его в выбранное вами программное обеспечение для твердотельного моделирования и отразите деталь в любом направлении, чтобы сделать ее толщиной столько строк, сколько вы хотите.
Выше и здесь есть видео, в котором показано, как получить нестандартные размеры. Если вы хотите получить подшипник определенного размера, загрузите файл SolidWorks. Просто возьмите нужный диаметр, разделите его на 2, чтобы получить радиус, затем прибавьте к радиусу 4,125 и вставьте его в уравнение под названием «ID». Затем деталь обновит новые значения. Тогда идентификатор модели будет именно таким, какой вы желаете. Стопорный зажим также является параметрическим и также обновляется, но если внутри слишком много или слишком мало шарикоподшипников, то просто добавьте или уберите из него функцию кругового узора.
Вот ссылка на ББ, которые я использовал: ББ 4,5 мм.
ПОСЛЕПЕЧАТКА
С моей Прусой у меня проблем не было, но на моем Эндере и с Курой самое главное — это подпилить шов на поверхностях, соприкасающихся с подшипниками. Это имеет самое большое значение. Наконец, не забудьте добавить смазку. Я использую 100% силиконовую смазку для беговых дорожек, так как ее можно купить дешево и она хорошо работает.
ЕСЛИ ВЫ ХОТИТЕ ДОБАВИТЬ СИЛИКОНОВУЮ СМАЗКУ: нанесите ее на обе стороны подшипника, прежде чем помещать шарики внутрь. Если вы просто хотите использовать силиконовое масло, вы можете добавить его в любое время.
Хотите вариант печати на месте, попробуйте следующее:
https://www.printables.com/model/685515-print-in-place-bearings-100mm-608z-inner-diameter
