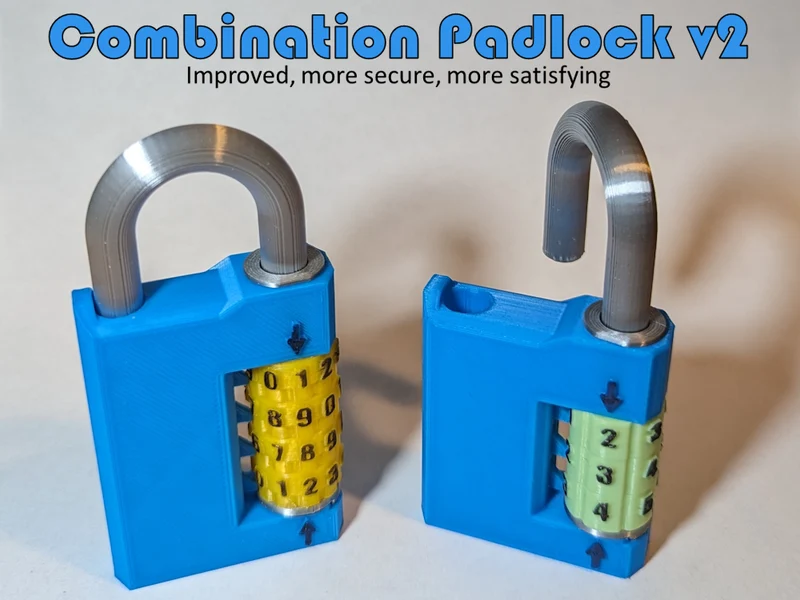

Комбинированный замок v2
Это рабочая конструкция навесного комбинированного замка, которую можно использовать вместо стандартного главного замка на шкафчике или где-то еще. Он относительно прочный, но пластиковый, поэтому не для высокой безопасности.
ОБНОВЛЕНИЕ 22.08.2024:
Исправлены модели кузова, добавлявшие больше зазора вокруг фиксаторов и пружин. Используйте Body_FIXED.STL. Это должно решить проблемы с печатью, с кото��ыми сталкиваются многие люди.
Добавлена возможность распечатать пружины отдельно, если хотите. Таким образом, пружины работают достаточно хорошо, и их будет легче печатать. Используйте Body_noSprings.STL и Spring.STL. Обновленные инструкции приведены ниже.
Особенности:
Настраиваемая комбинация: до 10 000 возможных комбинаций
Выбираемые параметры безопасности: 3 или 4 тумблера с 6- или 10-значными номерами.
Подпружиненный фиксатор на тумблерах для точного позиционирования и приятной тактильной обратной связи.

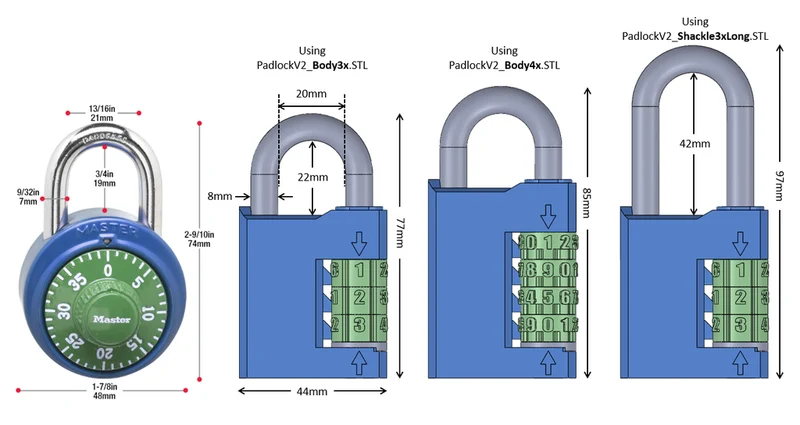

Размеры аналогичны классическому поворотному замку Master Lock, что обеспечивает совместимость с большинством шкафчиков и других замков.
Прочный корпус замка и дужка, устойчивая к взлому.
Обычны�� или длинные дужки для крепления защелок большего размера.
Файлы SolidWorks для вашей собственной настройки.
Механизм комбинирования, вдохновленныйthingiverse.com/thing:409462 от BLed.
Файлы для печати
Все детали взаимозаменяемы для различных конфигураций. Вот несколько примеров файлов STL для выбора:
Пример 1: 3 тумблерных замка с 6 циф��ами и длинной дужкой, комбинация 123
ЗамокV2_Body3x_FIXED.STL
PadlockV2_Shackle3xLong.STL
ЗамокV2_Tumbler_6x1.STL
ЗамокV2_Tumbler_6x2.STL
ЗамокV2_Tumbler_6x3.STL
Навесной замокV2_Cap.STL
PadlockV2_Spacer.STL
Пример 2: 4 тумблера с 10 цифрами и короткой дужкой, комбинированный 1982 г., с пружинами, напечатанными отдельно
PadlockV2_Body4x_NoSprings.STL
PadlockV2_Springs.STL (распечатайте 4 из них)
PadlockV2_Shackle4x.STL
PadlockV2_Tumbler_10x1.STL
ЗамокV2_Tumbler_10x9.STL
PadlockV2_Tumbler_10x8.STL
ЗамокV2_Tumbler_10x2.STL
Навесной замокV2_Cap.STL
PadlockV2_Spacer.STL
Настройки печати
Высота слоя 0,2 мм
Ширина линии 0,4 мм
Материал: ПЛА+
Кузов (с напечатанными пружинами) — Body_FIXED.STL
Стены 3, заполнение 20%+

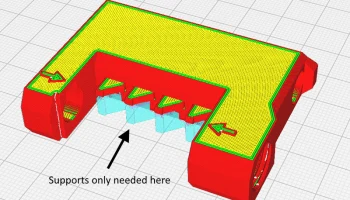

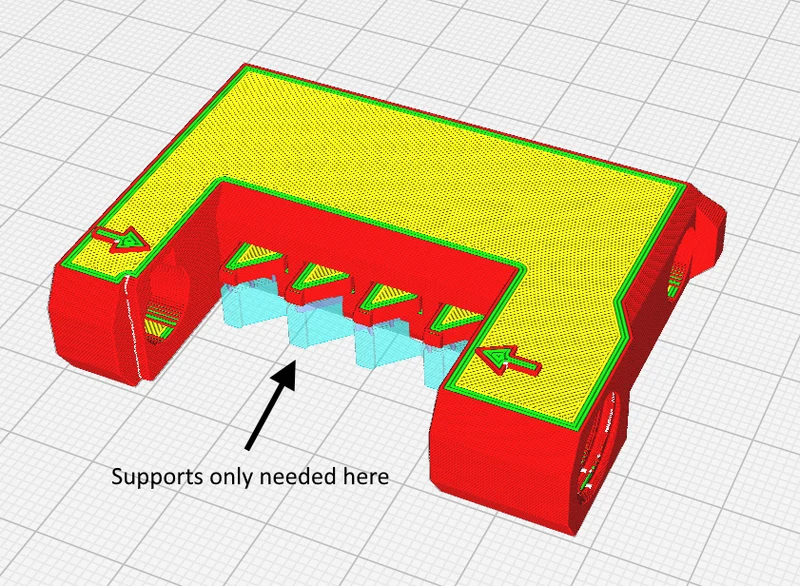

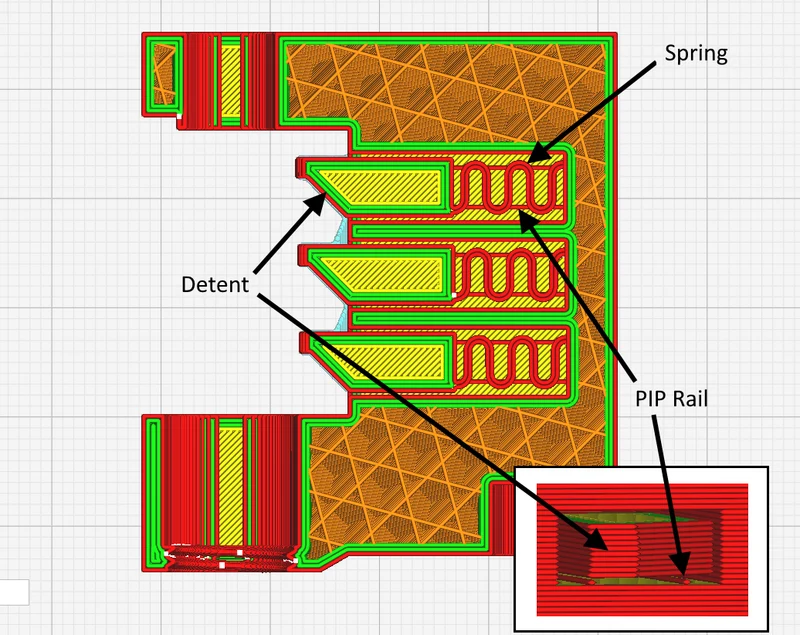

Поддержка только на фиксаторах: для размещения опоры используйте настройку касающейся рабочей пластины, рекомендуется увеличить плотность опорной крыши на 50 %.

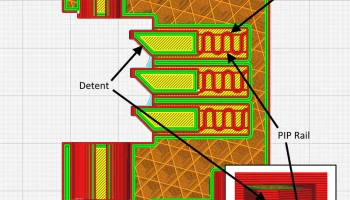

Убедитесь, что между пружинами и корпусом нет опор, в которых должен произойти отрыв отпечатка на месте.
Кузов (с отдельными пружинами) — Body_NoSprings.STL
Стены 3, заполнение 20%+
Нет опор

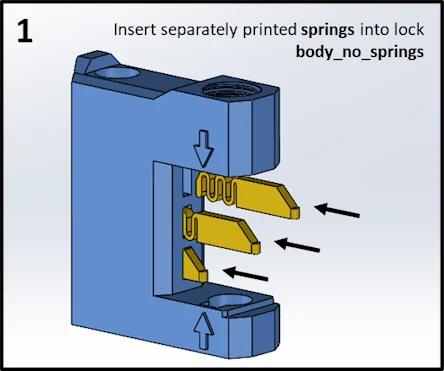

Распечатайте отдельные пружины для вставки в это тело: Spring.STL.
Серьга, стаканы, проставка, колпачок:
Стены 10+ / 100% заполнение
Нет поддержки

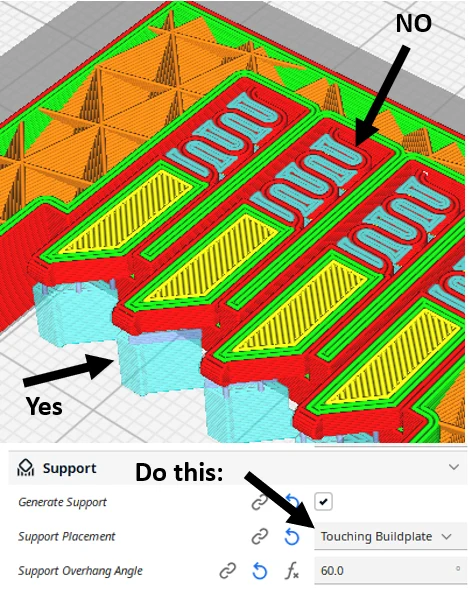

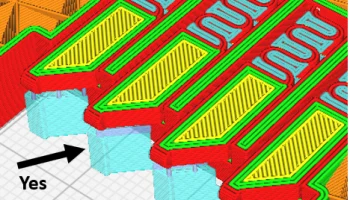

Пример того, что НЕ следует делать с опорами. Поддерживается под фиксаторами, ДА. Опоры в пружинах НЕТ. Опоры показаны синим цветом:
Пост-печать

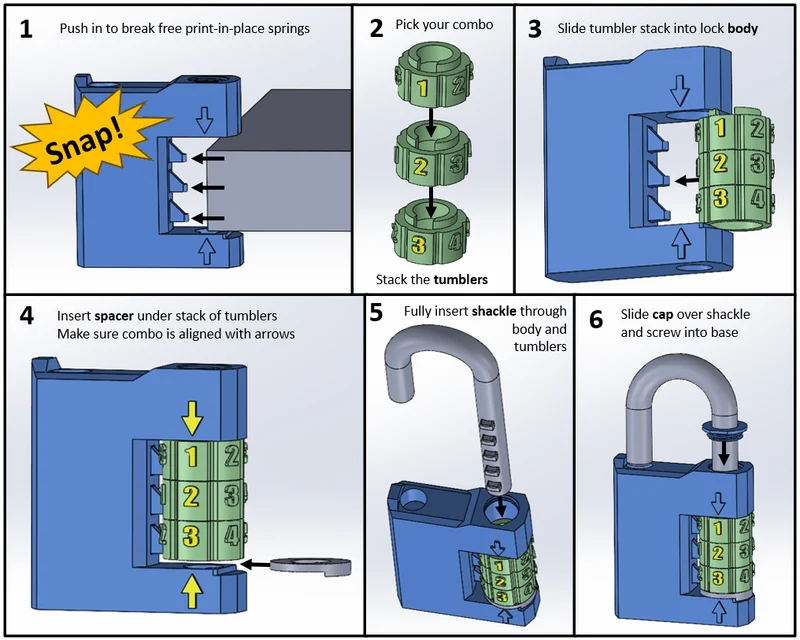

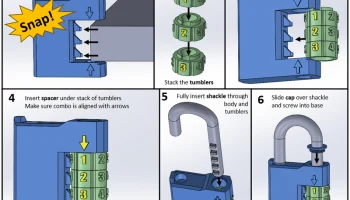

Сборка:
Освободите стопорные пружины отпечатка на месте. Я прижимаю их к краю стола или блока до тех пор, пока не услышу несколько щелчков и не почувствую себя хорошо и упруго. Регулировка пружин может потребоваться, если они нажаты слишком сильно, вытянув их назад для более плотного прилегания к тумблерам.
Выберите комбинацию, распечатав цифры, которые вы хотите использовать, и сложив их так, чтобы внутренние надрезы совпадали. Поверните их друг против друга, чтобы сгладить скользящие поверхности и обеспечить более плавную работу.
Вставьте стопку тумблера в корпус замка, а затем в отверстие.
Вставьте прокладку под стопку стаканов.
Совместив выбранную комбинацию со стрелками, вставьте дужку через тумблеры и корпус замка. Убедитесь, что все фиксаторы совмещены со шпоночным пазом, иначе вы не сможете полностью вставить скобу.
Наденьте колпачок на дужку и вкрутите его в резьбовое отверстие.
Примечания:
Для лучшей видимости цифры можно раскрасить перманентным маркером.
Чтобы разблокировать его, введите комбинацию цифр, совмещенную с двумя стрелками на корпусе, затем потяните дужку вверх.
Натяжение фиксаторов, вероятно, потребуется отрегулировать, разобрав и слегка выдвинув или вытянув фиксаторы из корпуса, чтобы растянуть или сжать пружины в лучшее полож��ние.
Использование отдельных пружин:
Если вы печатаете пружины
